BM-13喀秋莎多管火箭炮运载发射车结构

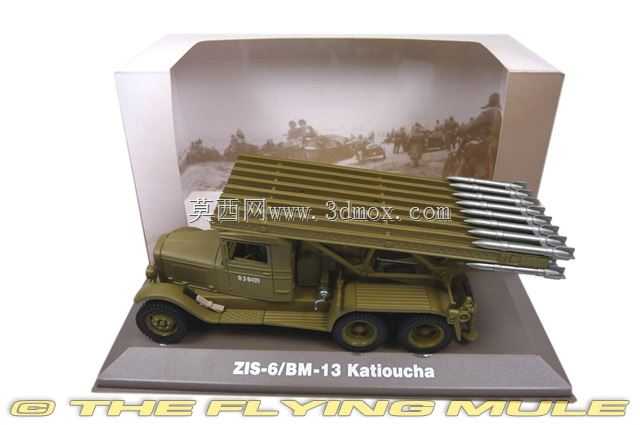

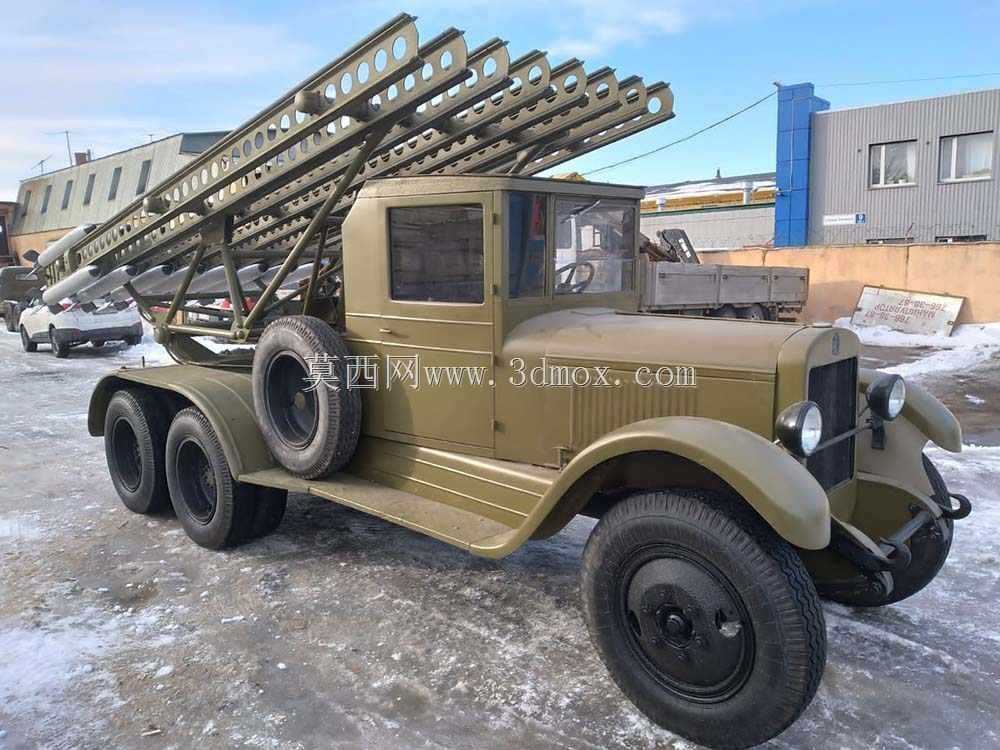

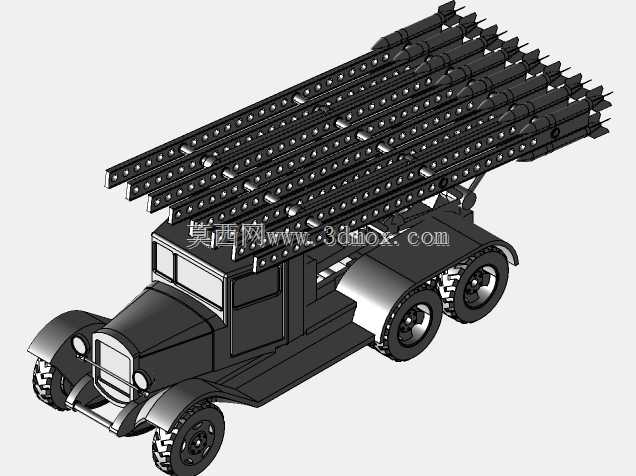

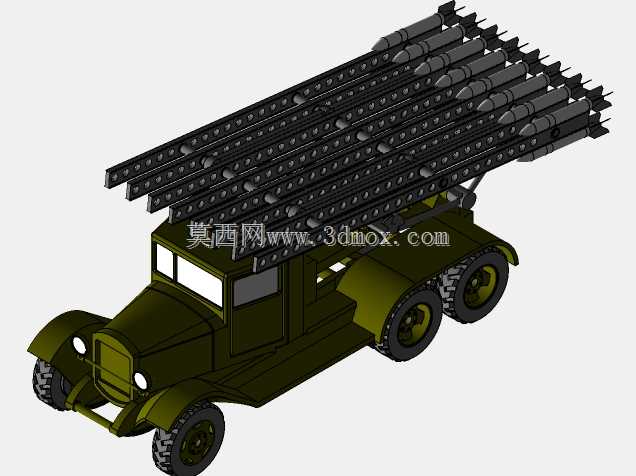

　　该模型还原的是基于六轮载重卡车底盘改装的BM-13喀秋莎多管火箭炮发射车，这类装备在地面火力支援场景中承担面杀伤压制任务，可对集结地域的有生力量、野战工事、装甲集群集结点实施覆盖式火力打击，相比传统身管火炮，其能在短时间内投射大量弹药，形成突然性的火力密度优势，适合在进攻发起前完成阵地破障、压制敌方前沿火力点的战术需求。从结构设计来看，整套系统分为轮式运载底盘、发射定向器组、回转俯仰机构、固定支撑结构几个核心部分，底盘选用三轴6×6布局的载重卡车，前轴为转向驱动桥，后两轴为承重驱动桥，整车轴距匹配原卡车底盘的承载边界，发射装置安装时需在底盘大梁上方加装副梁承托结构，避免发射时的后坐力直接冲击底盘原有货箱安装点，

　　副梁与底盘大梁通过U型螺栓配合缓冲橡胶垫连接，可抵消部分发射时的冲击振动。发射定向器组采用工字型截面的导轨式定向器，每根导轨对应一发火箭弹的滑行导向，定向器通过上下两组支撑架固定在回转基座上，定向器排布为上下多层错位布局，既保证了发射时的燃气流不会相互干扰，也尽可能压缩了整套发射装置的横向宽度，满足公路、铁路运输的尺寸限界要求，整车宽度控制在原卡车的外廓尺寸范围内，高度在行军状态下低于常规道路限高杆的通行要求，无需额外拆解即可完成长距离公路机动。回转俯仰机构安装在副梁中部的回转支撑座上，回转支撑采用单排交叉滚柱式结构，可实现360度方向射界调整，俯仰动作通过两侧的液压作动筒驱动，配合机械锁止机构固定发射仰角，

　　设计时需考虑不同仰角下的整车稳定性，当发射仰角处于最小射程对应的角度时，整车重心后移量需控制在后轮接地支撑面的稳定区域内，避免发射时出现后倾风险，因此在底盘后部设置了可收放的手动支撑千斤顶，发射时降下支撑脚与地面接触，增大支撑跨度，提升发射稳定性。驾驶舱保留了原卡车的双排座舱布局，座舱后部加装了防火隔热挡板，隔绝发射时火箭弹尾焰对座舱的高温灼烧，挡板采用夹层结构，外层为耐热钢板，内层填充隔热石棉材料，同时在座舱顶部预留了观瞄窗口，方便炮长在车内完成概略瞄准操作。定向器尾部设计了对应的火箭弹定位卡槽，装弹时可通过人工配合简易推弹装置将火箭弹沿导轨推入到位，卡槽内的导电接触片与火箭弹的点火电路连接，

　　整套点火线路通过屏蔽线缆敷设至驾驶舱内的发射控制盒，避免车辆行驶过程中的振动造成线路松脱，同时屏蔽层可防止外界电磁干扰引发误点火。整车的外廓尺寸在行军状态下长度与原载重卡车基本一致，发射装置在行军时可回转至车头方向并降低仰角，通过固定锁扣与底盘前部的支架连接，降低行军状态下的整车高度，减少行驶过程中的风阻，同时避免定向器伸出车外造成通行剐蹭。轮胎采用重载越野轮胎，胎面花纹为深块状越野花纹，可适应泥泞、雪地、松软土路等多种非铺装路面的通行需求，轮胎气压可根据路面情况调整，提升松软地面的通过能力。底盘的悬挂系统保留了原卡车的钢板弹簧非独立悬挂，在副梁与悬挂连接位置加装了加强筋板，应对发射时的瞬时冲击载荷，避免大梁出现局部变形。燃油箱、蓄电池等底盘原有附件均做了移位调整，避开发射时的尾焰冲刷区域，燃油箱外部加装了防火隔热罩，蓄电池移至驾驶舱内部的专用固定架上，防止高温引发安全隐患。整套模型的结构细节还原了实际装备的装配关系，各部件的安装边界、运动干涉都经过校验，比如定向器俯仰到最大角度时，不会与驾驶舱顶部、副梁结构发生碰撞，回转到侧向最大角度时，定向器尾部不会超出车身侧面过多，满足侧射时的安全操作空间要求。
