小型车库用多工位管材焊接固定工装

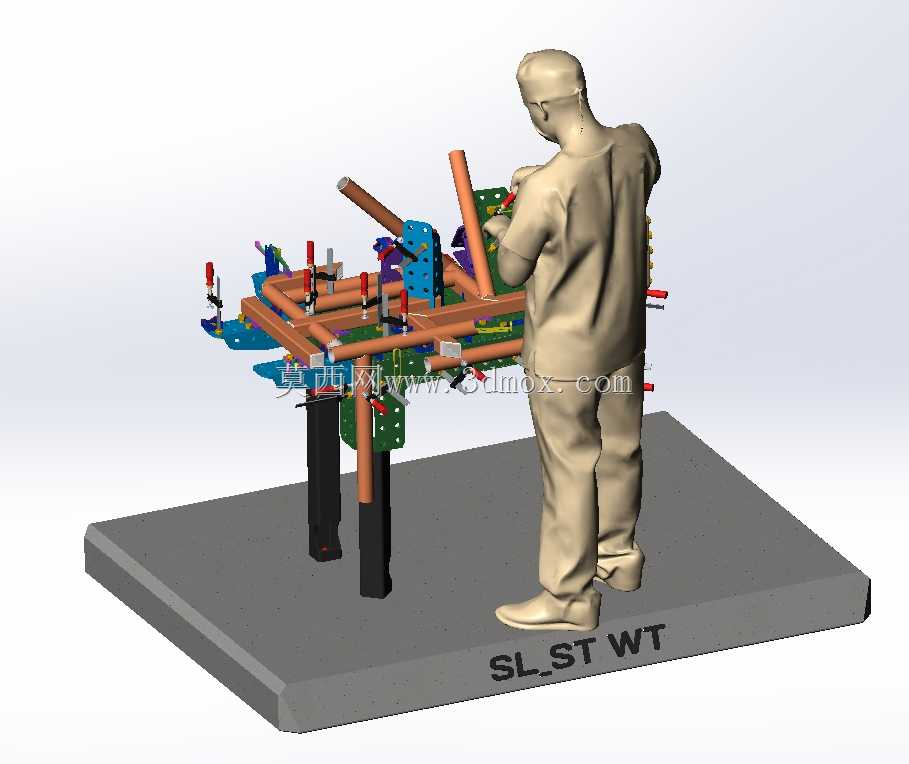

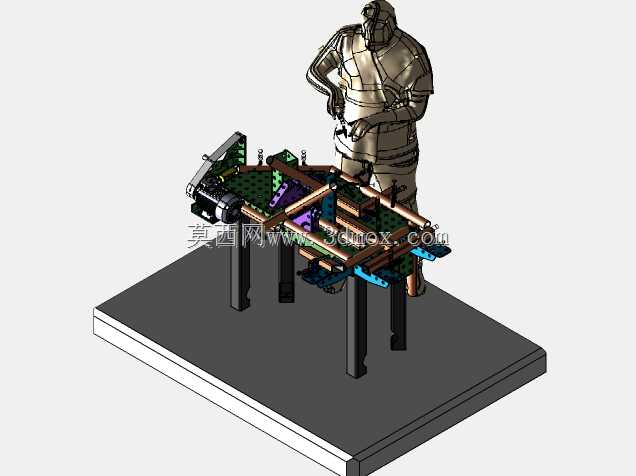

　　这款小型焊接固定工装的设计初衷，是面向个人维修车间、小型五金加工场景下的零散管材焊接作业需求，解决单人操作时工件定位难、多管件拼接对位精度差的痛点。日常在车库内完成小型框架、管路支架类焊件加工时，往往需要额外人手扶持管件，一旦遇到多角度斜接、多管交汇的复杂节点，徒手扶持很难保证拼接角度一致，焊接过程中也容易因为热变形出现工件移位，最终导致焊件尺寸超差、拼接缝隙不均，后续还要花费大量时间打磨校正。这款工装的底座采用厚重的平板式结构，整体放置在地面即可使用，不需要额外打膨胀螺栓固定，足够的自重可以抵消焊接操作时的侧向推力，避免工装整体移位，底座表面预留了通用的安装孔位，也可以根据使用需求通过压块固定在常规钳工台面上，

　　适配不同场地的安装边界。工装的定位组件采用模块化快换设计，不同高度的支撑立柱可以根据管件的直径、拼接高度快速调整位置，立柱上搭配的快速夹钳可以实现不同管径圆管、方管的侧向压紧，夹钳的压头位置带有可调行程，既能压紧薄壁小管避免夹变形，也能适配厚壁大管径管材的装夹需求。针对多管交汇的焊接节点，工装上的角度定位块可以快速调整0到90度范围内的任意拼接角度，不需要每次焊接前都用角尺反复测量对位，装夹时只需要将待焊管材靠在定位块上，扳动夹钳即可完成固定，单人就能完成复杂节点的对位、装夹、焊接全流程操作，不需要额外辅助人员。工装的操作高度经过人体工程学优化，操作人员站立操作时手臂自然下垂即可到达焊接位置，不需要长时间弯腰或者抬臂，

　　降低长时间焊接作业的疲劳感，底座边缘的标识区域可以用来标注常用的定位刻度，方便重复加工相同尺寸焊件时快速复位定位组件。和车间内大型的焊接变位机、重型焊接工装不同，这款工装整体结构紧凑，占地面积小，闲置时可以靠在车间角落存放，不会占用过多的车库操作空间，所有的定位组件都采用标准件拼接，后期如果出现夹钳磨损、定位块刮花的情况，可以直接更换对应标准件，不需要整体报废工装。在实际使用场景中，这款工装可以完成自行车车架补焊、小型置物框架焊接、管路支架拼接、五金件维修焊接等多种作业，装夹时可以根据焊件的形状自由组合定位块和夹钳的位置，不需要针对单一焊件制作专用的焊接夹具，大幅降低小批量、多品种零散焊接作业的准备时间。

　　工装的所有支撑立柱都采用可插拔设计，不需要使用时可以将立柱全部拔出，底座可以单独作为平板焊接平台使用，满足小型平板类零件的点焊、拼接需求，夹钳的安装位置采用长槽孔设计，可以沿着槽孔任意调整固定位置，适配不同长度尺寸的管材装夹，即使是超出底座边界的长管材，也可以通过调整夹钳位置，配合外部辅助支撑完成装夹焊接。设计时特意规避了复杂的传动结构，整体没有易损的电子元件、液压组件，日常维护只需要定期清理夹钳活动位置的焊接飞溅、涂抹少量防锈润滑油即可，即使在车库这种多粉尘、偶尔有焊接飞溅的环境下，也能长期稳定使用，不会出现精密工装容易卡滞、损坏的问题。
