汽车零部件点焊焊接工装夹具结构

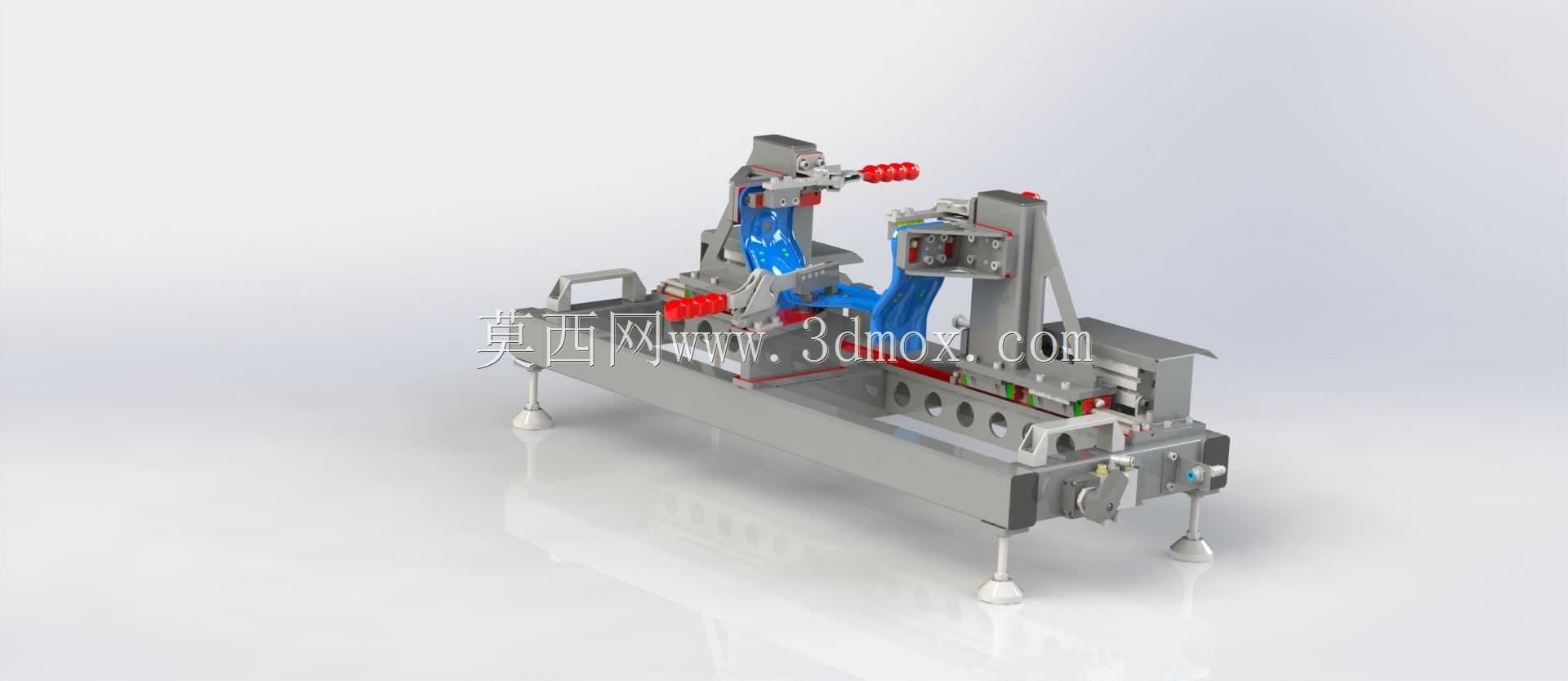

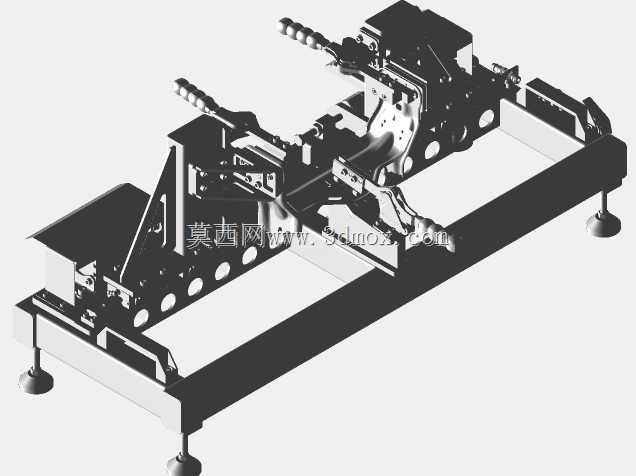

　　这套点焊焊接夹具主要面向汽车钣金类零部件的焊接工序场景，在白车身分总成焊接工位、小型结构件组焊工位中承担工件定位与夹紧的核心作用，能够替代人工扶持工件完成多点位的电阻点焊作业，从根源上避免人工定位带来的尺寸偏差、焊接变形超差问题，适配批量焊接生产的工位节拍要求。从结构设计逻辑来看，整套夹具采用底板集成式布局，所有定位组件、夹紧单元均安装在统一的钢制基准底板上，底板底部配置可调式支撑脚杯，可在安装时快速调整整体水平度，抵消车间地面不平整带来的基准偏移，支撑脚的调节行程覆盖常规工位地面的高度差范围，无需额外制作安装基础即可直接部署到焊接工位。夹具的定位单元采用仿形支撑结构，针对待焊工件的曲面外形做了贴合型面设计，

　　型面加工精度匹配工件的成型公差，能够在工件放置时完成初定位，限制工件的X、Y、Z三个方向平移自由度，配合侧面的定位销结构，可完全约束工件的六个自由度，确保每次装夹的位置一致性，重复定位精度可满足点焊工序的位置公差要求。夹紧单元采用手动快速夹钳搭配红色绝缘操作手柄的设计，操作手柄的布局充分考虑了工人操作时的动作范围，所有夹紧操作点均布置在夹具外侧的易触及区域，无需探身到夹具内部即可完成全部夹紧与松开动作，操作手柄做了绝缘隔热处理，避免焊接过程中飞溅烫伤操作人员，同时夹钳的压紧点位置避开了所有焊枪的作业路径，不会在点焊过程中与焊枪发生运动干涉。夹具的中间区域预留了足够的焊枪作业空间，针对工件上的所有焊点位置，

　　在对应位置的夹具结构上做了避空设计，焊枪可从多个角度接近焊点位置，无需二次调整工件装夹状态即可完成全部点位的焊接作业，减少装夹次数带来的辅助时间浪费。整套夹具的结构件多采用标准化型材与板材加工而成，易损的定位型面块采用可拆卸式安装结构，当长期使用出现磨损时，可单独更换对应型面块，无需整体报废夹具主体，降低后期维护成本。管路与线路采用隐藏式布局，所有气动或控制线路均沿底板底部的走线槽布置，避免焊接飞溅直接落在管线外层造成老化破损，提升整套工装的使用寿命。在安装边界上，整套夹具的整体占地面积适配常规焊接工位的操作台尺寸，可直接放置在标准焊接工作台上使用，也可单独配置脚杯落地部署，整体高度匹配工人站立操作的 ergonomic 要求，

　　操作面高度处于工人手臂自然作业的高度区间，减少长期操作的疲劳感。针对焊接过程中产生的飞溅，夹具的外露工作面做了相应的防粘处理，焊接飞溅不会牢固粘附在夹具表面，日常清理仅需用钢丝刷简单清扫即可，不会因飞溅堆积影响工件的定位精度。整套夹具的设计充分考虑了焊接工序的实际工况，没有冗余的结构设计，所有组件均服务于定位精度、操作效率、维护便利性三个核心目标，可直接作为同类焊接工装设计的参考结构，也可根据具体工件的外形尺寸调整定位型面与夹钳位置，快速适配不同规格工件的焊接装夹需求。
