经济型三轴半挂牵引卡车底盘结构

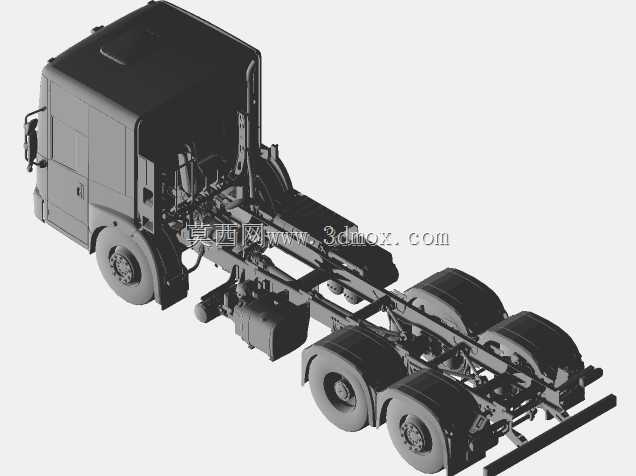

　　该模型呈现的是面向干线普货运输场景的经济型三轴半挂牵引车底盘及驾驶室主体结构，这类车型是当前国内公路货运领域保有量最高的品类之一，主要承担中长途散杂货物、快递快运、工业原料的干线运输任务，适配总质量40吨级以内的半挂货运列车，在零担物流、煤炭运输、建材配送等场景中应用广泛。从结构设计逻辑来看，该车型走实用化路线，没有冗余的高端配置，所有结构设计均围绕可靠性、低维护成本、高燃油经济性展开。驾驶室采用高顶平头设计，最大化压缩整车长度的同时保证内部驾乘空间，驾驶室本体采用冲压焊接式笼式结构，前部设置碰撞吸能区，车门内置防撞梁，满足商用车被动安全要求；驾驶室后部设置后悬置减震机构，连接车架与驾驶室，过滤行驶过程中的路面颠簸，

　　降低驾乘人员疲劳度。底盘部分采用边梁式梯形车架结构，两根纵梁为冲压成型的槽型截面高强钢构件，根据不同位置的受力需求设置变截面厚度，在悬架安装、牵引座安装、发动机安装等应力集中区域额外加装加强衬板，横梁采用圆管或槽型钢结构，通过铆接与螺栓连接的方式与纵梁固定，保证车架整体的扭转刚度与弯曲强度，能够适应非铺装路面的扭曲载荷。行走系统采用6×4驱动形式，前桥为转向桥，配备工字梁式前轴、鼓式制动器、钢板弹簧非独立悬架，转向系统采用循环球式转向器，匹配液压助力结构，降低转向操作力；中后桥为双联驱动桥，采用中央减速加轮边减速的结构配置，能够输出更大的轮端扭矩，适应重载爬坡工况，桥间设置差速锁与轴间差速器，

　　在湿滑路面或单侧车轮打滑时可以锁止差速器，保证动力有效输出，中后桥同样采用钢板弹簧非独立悬架，搭配横向稳定杆，减少过弯时的侧倾幅度。动力系统布置在驾驶室下方，采用发动机后置后驱的布置形式，发动机输出端连接离合器与多挡位手动变速器，变速器通过传动轴将动力传递给中后桥，传动轴采用分段式结构，中间设置支撑轴承，补偿车架变形带来的位移差；燃油箱布置在车架右侧纵梁外侧，采用大容量钢制油箱，满足长距离运输的续航需求，油箱通过箍带固定在车架的安装支架上，预留了燃油滤清器、油管的安装空间；车架左侧布置蓄电池组、储气筒、空气处理单元等附件，储气筒为钢制承压结构，为整车制动系统、气喇叭等气动部件提供压缩空气，空气处理单元集成了干燥、调压功能，

　　过滤压缩空气中的水分与杂质，延长制动系统阀类部件的使用寿命。车架后部预留了标准牵引座安装位置，安装面的螺栓孔位完全符合国标半挂牵引座的安装尺寸要求，能够适配50号、90号等标准牵引销的半挂车，车架尾部设置挂车气路、电路连接接口，接口位置符合通用安装规范，不需要额外改装即可对接主流半挂车产品。从安装边界来看，整车宽度符合国标商用车外廓尺寸要求，车架上平面的离地高度、悬架动行程范围、轮胎与轮罩的间隙都经过校核，在满载极限压缩状态下不会出现运动干涉；转向轮的最大转角经过限位设计，保证最小转弯半径符合干线运输车型的使用需求，同时避免轮胎与转向拉杆、车架发生剐蹭。整个模型的结构完全还原了量产经济型牵引车的真实布置，没有做简化处理，所有部件的相对位置、连接方式都与实车一致，对于商用车结构设计人员来说，可以参考其布置逻辑优化同类型车型的底盘布局，也可以作为物流场景仿真、货运装备展示的基础模型使用，在进行改装设计时，能够直接基于该模型的安装点位进行上装或附加设备的加装校核，减少重复建模的工作量。
