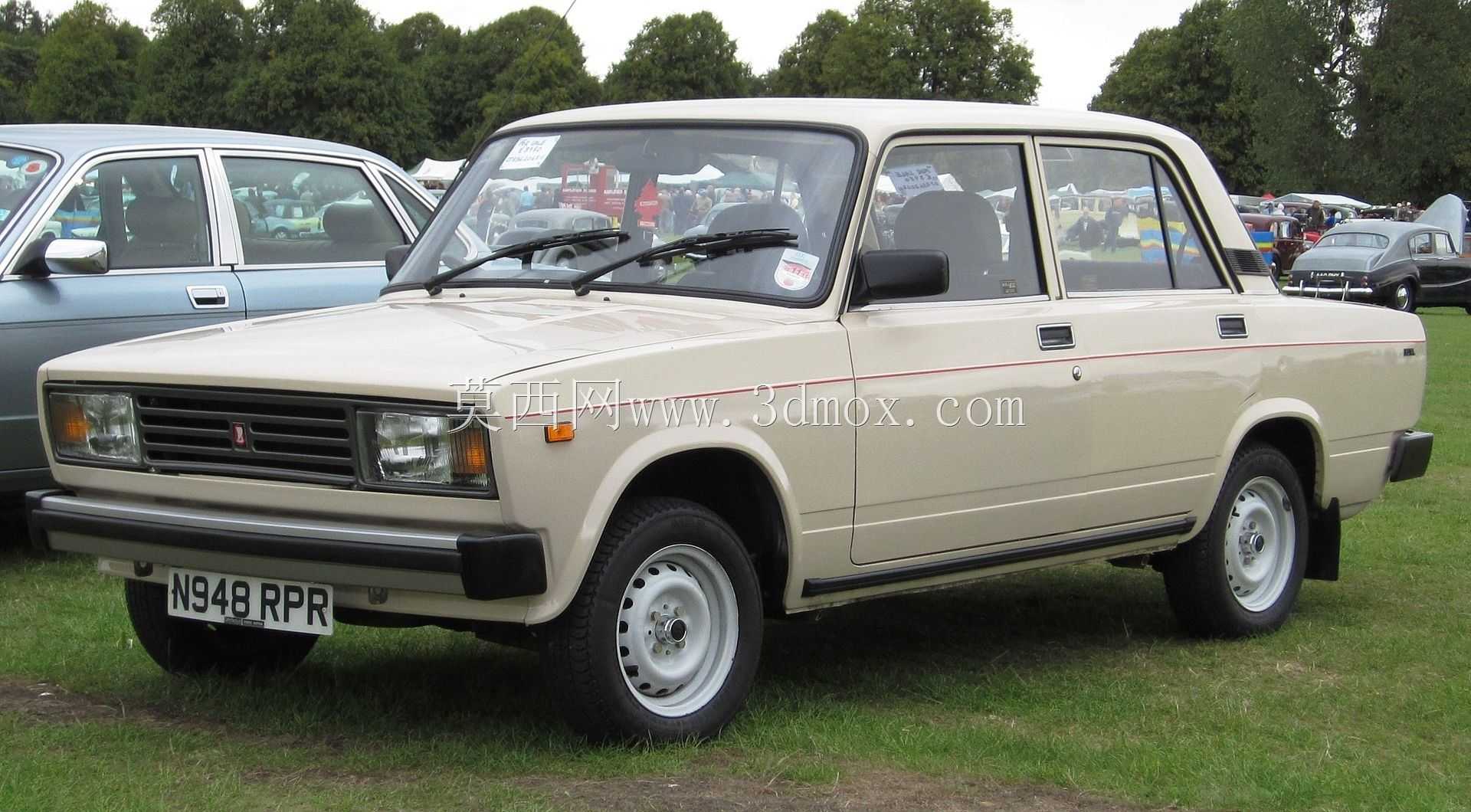

VAZ2107车型发动机罩铰链结构设计

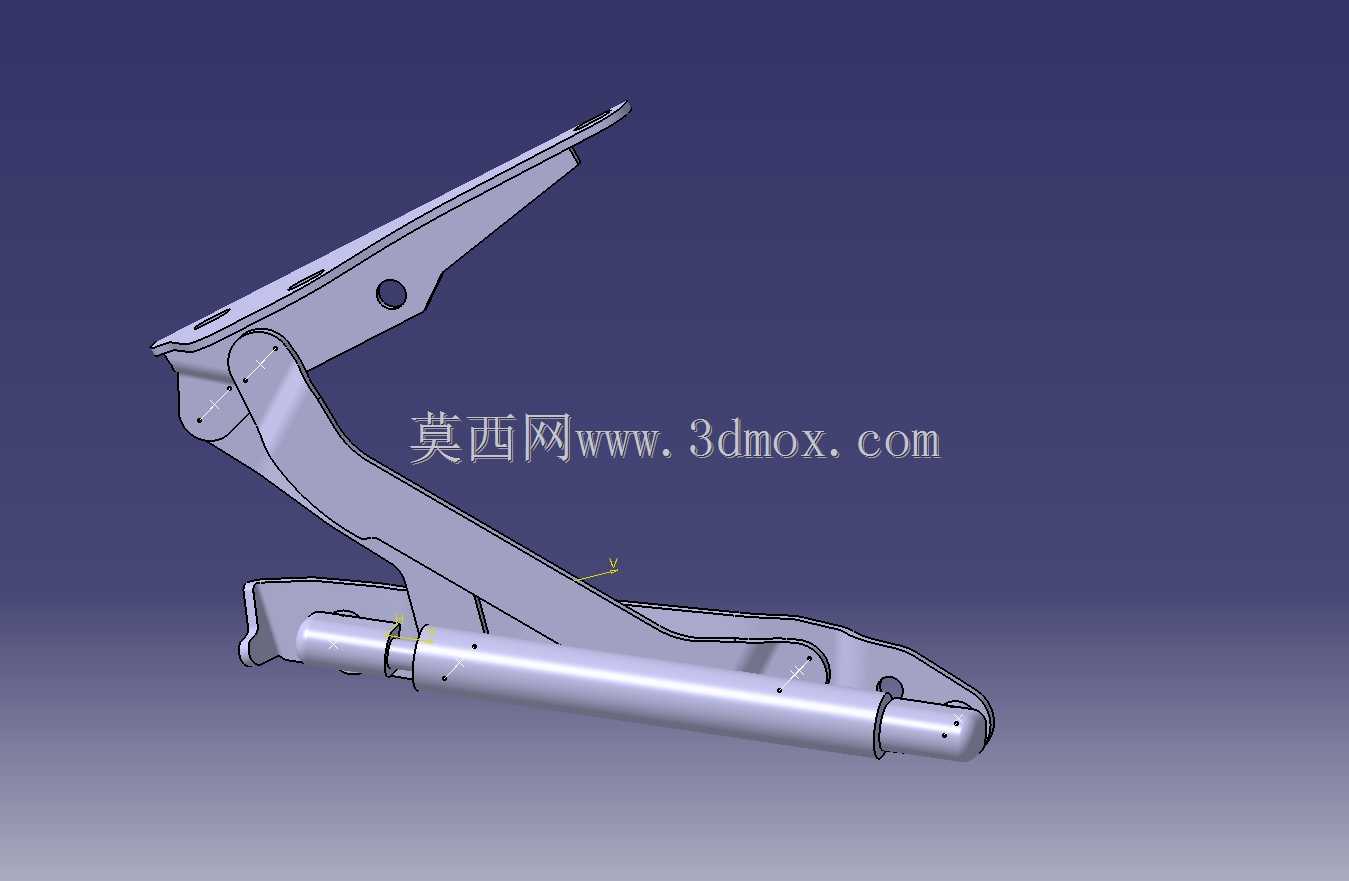

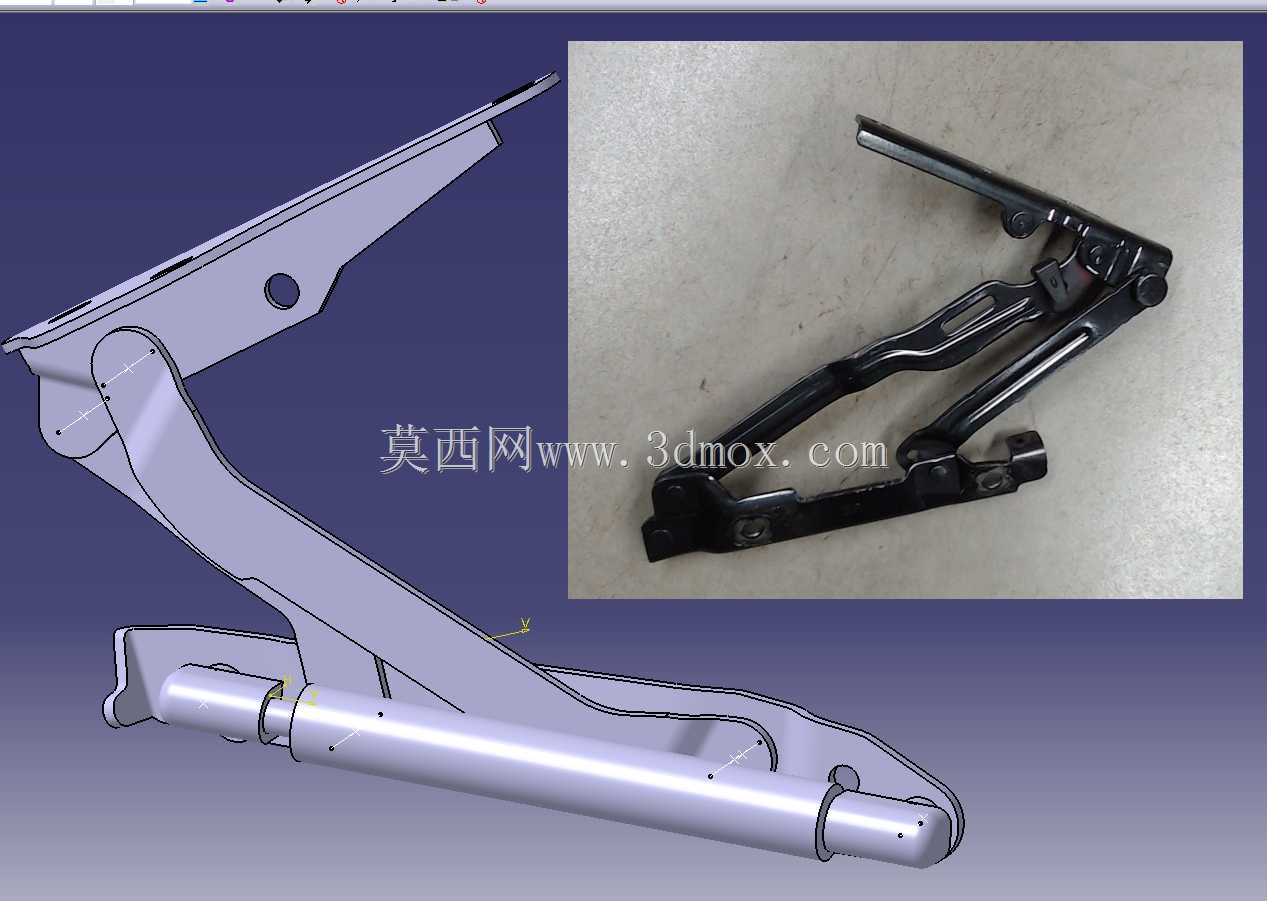

　　在乘用车车身结构设计环节，发动机舱覆盖件的开合支撑部件直接决定了前端维保操作的便利性与日常使用的可靠性，本次呈现的铰链结构适配VAZ2107车型的前舱布局，是兼顾开合轨迹约束与支撑稳定性的典型车身附件设计。从实际装车场景来看，该铰链布置于发动机舱两侧的翼子板内板安装位，一端通过螺栓固定在舱体侧围的焊接螺母座上，另一端与发动机罩内板的加强筋区域连接，配合气撑部件完成发动机罩的开启悬停与闭合锁止动作，日常使用中需要承受发动机罩自重带来的静载荷，同时还要抵消车辆行驶过程中覆盖件振动产生的交变载荷，避免行驶过程中出现罩体晃动、异响甚至意外开启的风险。

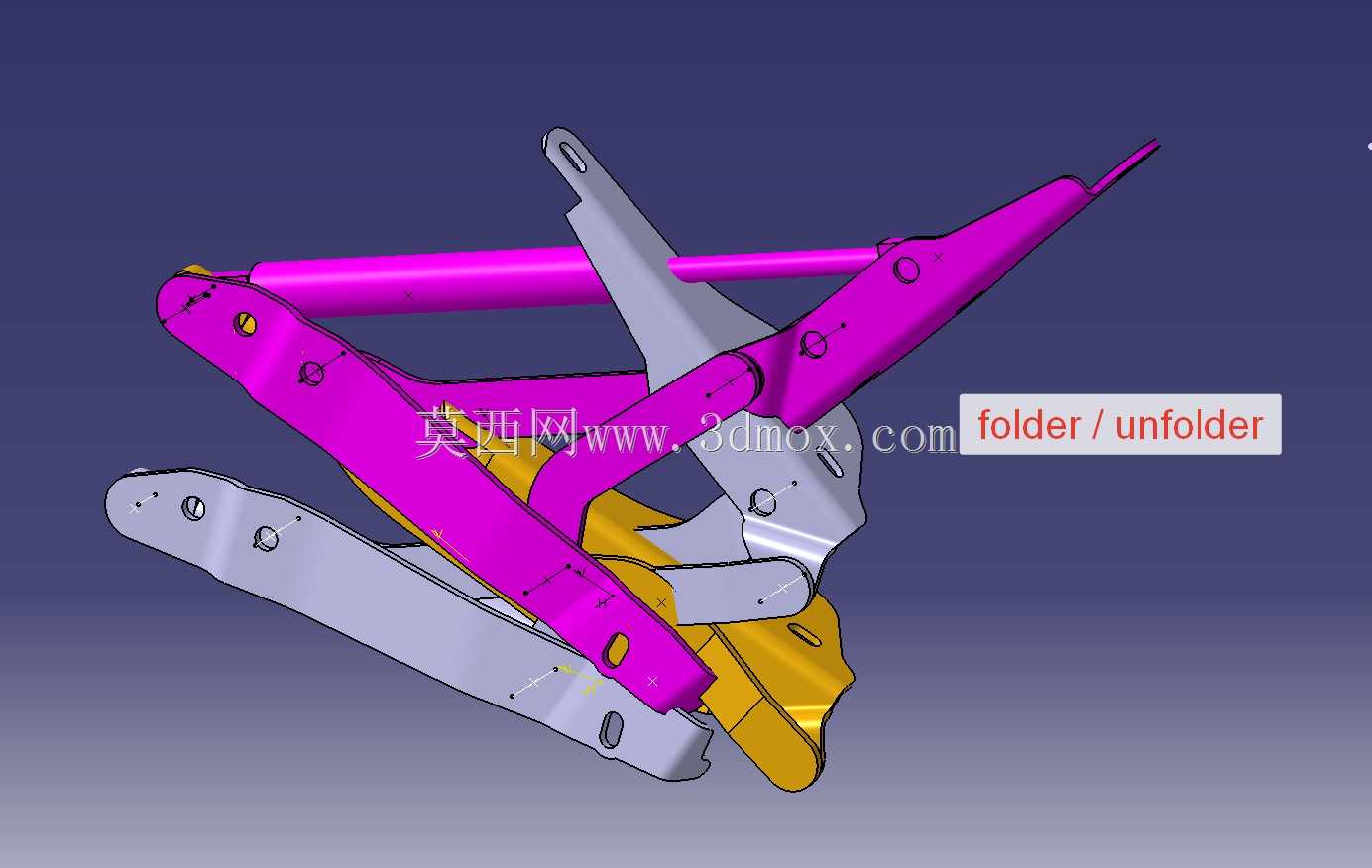

　　设计过程中首先要解决的是开合轨迹的干涉校验问题，发动机罩开启过程中，铰链的四连杆运动轨迹需要严格避让翼子板边缘、前大灯安装座以及前格栅上部的突出结构，最大开启角度下要保证维保人员有足够的操作空间伸入舱内完成机油加注、滤芯更换、线路检修等常规操作，同时闭合状态下铰链要完全隐入翼子板与发动机罩的接缝内部，不破坏车身外观的整体性。该结构采用冲压焊接的成型工艺，主体臂身采用高强度钢板冲压成型，铰接销轴部位做了渗碳淬火处理，提升反复转动过程中的耐磨性能，避免长期使用后出现铰接间隙过大导致的罩体错位问题。

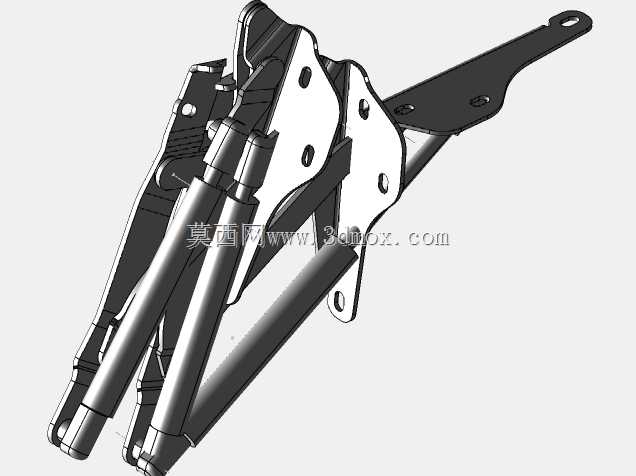

　　从安装边界来看，铰链的固定端设置了两个长圆形安装孔，允许装配过程中在前后、上下方向做±2mm的位置调整，用来抵消车身焊接过程中产生的尺寸公差，保证发动机罩闭合后与周边翼子板、前格栅的缝隙均匀度控制在设计公差范围内。活动端与发动机罩的连接点设置了橡胶减震垫，一方面可以吸收车辆行驶过程中产生的振动传递，避免金属硬连接产生的异响，另一方面可以在发动机罩闭合过程中起到缓冲作用，减少锁止瞬间的冲击载荷。配套的气撑部件安装位在铰链臂身的中段位置，气撑的支撑力经过精确匹配，能够在发动机罩开启到30度角之后自动提供抬升助力，开启到最大角度时实现稳定悬停，不会因为外力轻微触碰就出现回落，闭合过程中在接近锁止位置时提供阻尼缓冲，避免罩体快速下落砸伤操作人员。

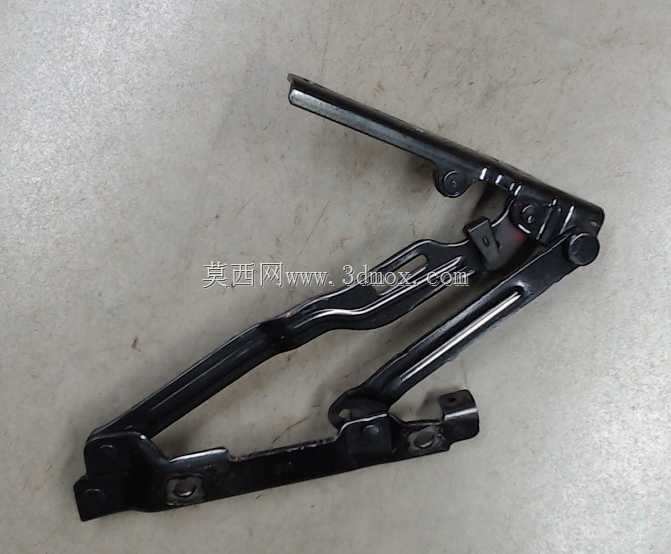

　　结构细节上，铰链臂身的弯折角度完全贴合VAZ2107车型的发动机舱侧面轮廓，臂身上设置的加强筋结构在不增加板材厚度的前提下提升了整体抗弯刚度，避免长期承受罩体重量出现臂身变形导致的开合卡滞。铰接部位的转轴采用过盈配合压装在固定端的安装座内，活动臂与转轴之间设置了自润滑衬套，不需要定期加注润滑脂就能保证长期转动的顺畅性，减少后期维保的工作量。闭合状态下铰链的锁止配合面与发动机罩锁的位置精度做了协同校验，保证罩体闭合后锁舌能够准确卡入锁座，不会出现锁止不到位的安全隐患。在整车耐久验证的工况下，该铰链结构需要完成上万次的开合循环测试，铰接部位的磨损量要控制在允许范围内，开合过程的阻力变化不能超过初始值的20%，同时在高低温环境测试中，要保证-40℃到80℃的环境温度区间内不会因为材料热胀冷缩出现卡滞或者间隙过大的问题，满足不同气候区域的使用需求。
