宗申177排量水冷摩托车动力总成结构

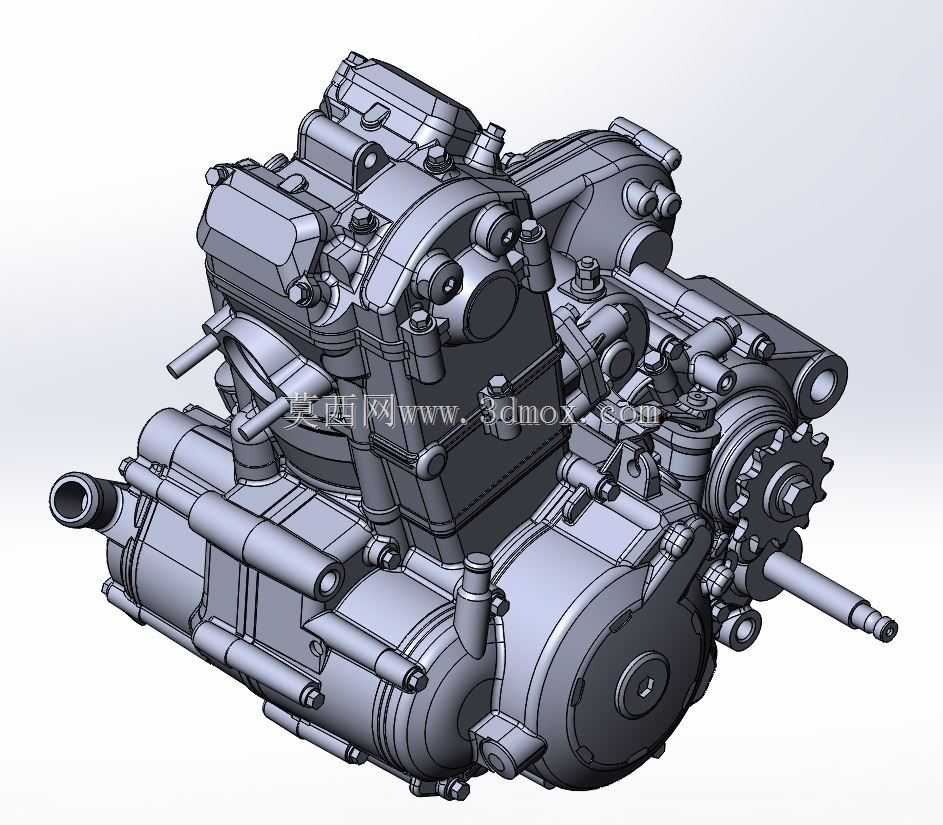

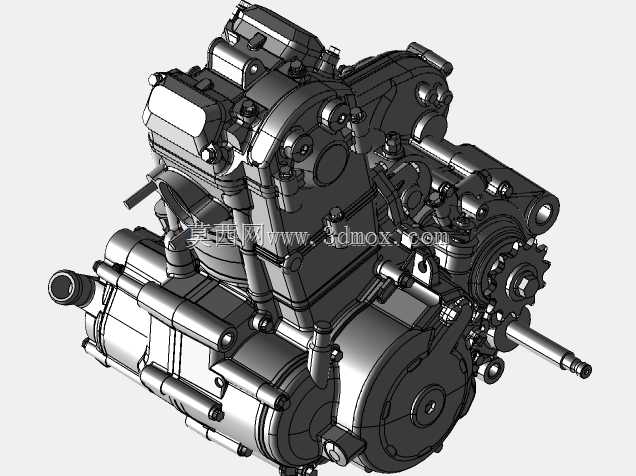

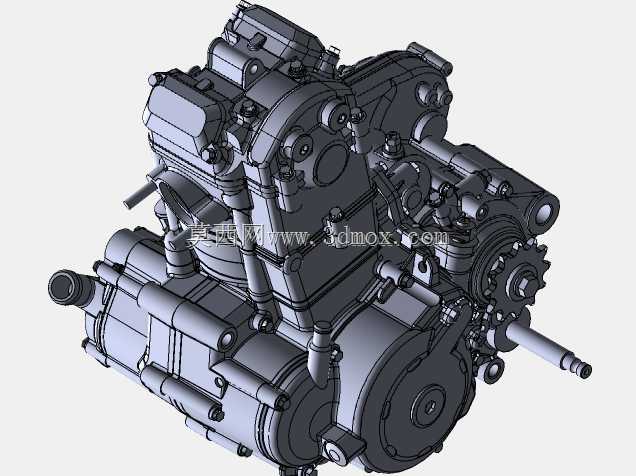

　　这款水冷摩托车动力单元的三维结构，完整还原了250cc排量级单缸动力的全部装配细节，覆盖从曲轴连杆机构、配气传动组件到冷却循环回路、变速输出模块的所有配合关系，可直接用于摩托车整车动力匹配、改装结构校核、维修教学演示等场景。在两轮摩托车的整车开发流程中，动力总成的安装边界直接决定了车架吊耳的布置位置、散热系统的管路走向、排气系统的接口匹配，甚至影响整车重心分布与骑乘姿态设定，这套模型把所有外部安装凸台、输出轴伸长度、连接孔位坐标都做了1:1的结构还原，结构工程师在做整车总布置时，可直接调取模型完成干涉检查，省去反复测量实物、逆向测绘的冗余工序。

　　从实际使用场景来看，这款动力单元主要适配中小排量跨骑摩托车、越野摩托以及小型三轮代步车，水冷散热结构相比同排量风冷机型，能在长时间爬坡、高转速持续行驶的工况下保持更稳定的缸体温度，避免热衰带来的动力下降、机油润滑性能衰减问题。模型里清晰呈现了缸体、缸盖周边的冷却水套流道外部轮廓，以及水泵、节温器的安装位置，做冷却系统匹配时，可以直接根据水套接口位置设计散热管路的弯折半径，预留足够的安装间隙，避免实车装配时出现管路弯折过大导致冷却液循环不畅的问题。

　　设计思路上，这款单缸动力采用了常见的卧式偏置曲轴布局，平衡轴模块集成在曲轴箱侧腔，能有效抵消单缸机往复运动产生的一阶振动，降低骑乘时的手把、脚踏震感。模型完整还原了内部变速机构的档位齿轮排布、拨叉轴位置，以及离合器总成的装配层级，做动力改装、档位优化设计时，可以直观看到各档位齿轮的啮合关系，计算传动比匹配范围，不用拆解实物就能完成初步的结构可行性验证。外部的磁电机盖、离合器盖的螺栓排布也完全按照实际装配关系呈现，做外观覆盖件设计时，可以精准避开螺栓拆装的操作空间，避免后期维护时出现覆盖件遮挡螺栓、无法正常拆机保养的问题。

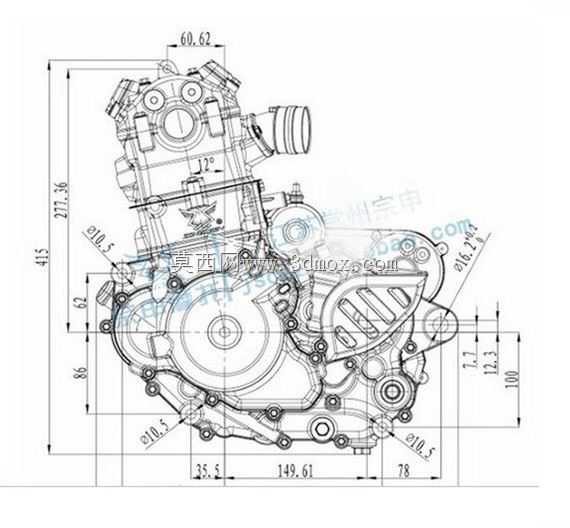

　　外形尺寸与安装边界方面，模型标注的核心安装基准为曲轴箱上的三个主吊耳孔位，孔位间距、孔径大小、凸台厚度都和量产机型保持一致，输出轴的伸出长度、花键参数、启动电机的安装位置也完全还原实车状态。在做整车匹配时，除了核心吊耳的安装匹配，还要注意后输出链轮和车架后平叉的间隙，以及缸头位置和油箱底部的安全距离，模型里把缸头散热片的最外轮廓、火花塞的安装位置、气门室盖的凸起高度都做了精准还原，能直接用于间隙校核，避免实车装配时出现运动干涉。另外，模型也呈现了机油尺、放油螺栓、机油滤清器的位置，做车架下护板设计时，可以预留出机油保养的操作空间，不用拆机就能完成日常换油、滤芯更换的维保操作。

　　对于三维建模从业者来说，这套模型的结构拆分逻辑完全遵循量产机型的装配层级，从单个螺栓、密封垫片到整体总成的配合关系都清晰可查，可作为内燃机结构建模的参考范本，学习复杂动力总成的层级划分、配合面处理、安装基准设定的建模思路；对于摩托车维修教学场景，可直接用于拆解演示，直观展示内部动力传递路径、冷却循环路线、配气机构的运动关系，降低实物教学的成本与安全风险。
