铃木600GSXF摩托车发动机拆解结构

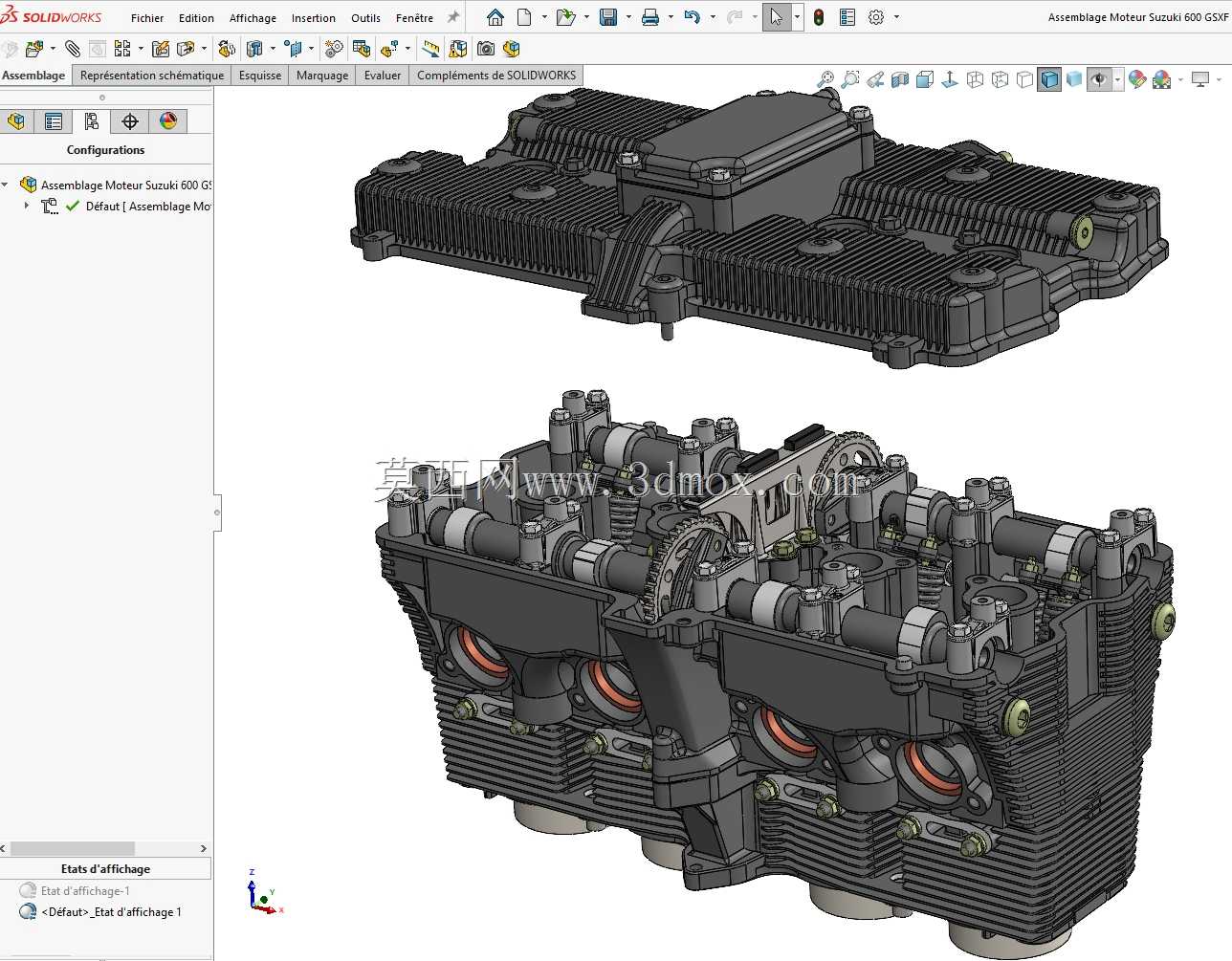

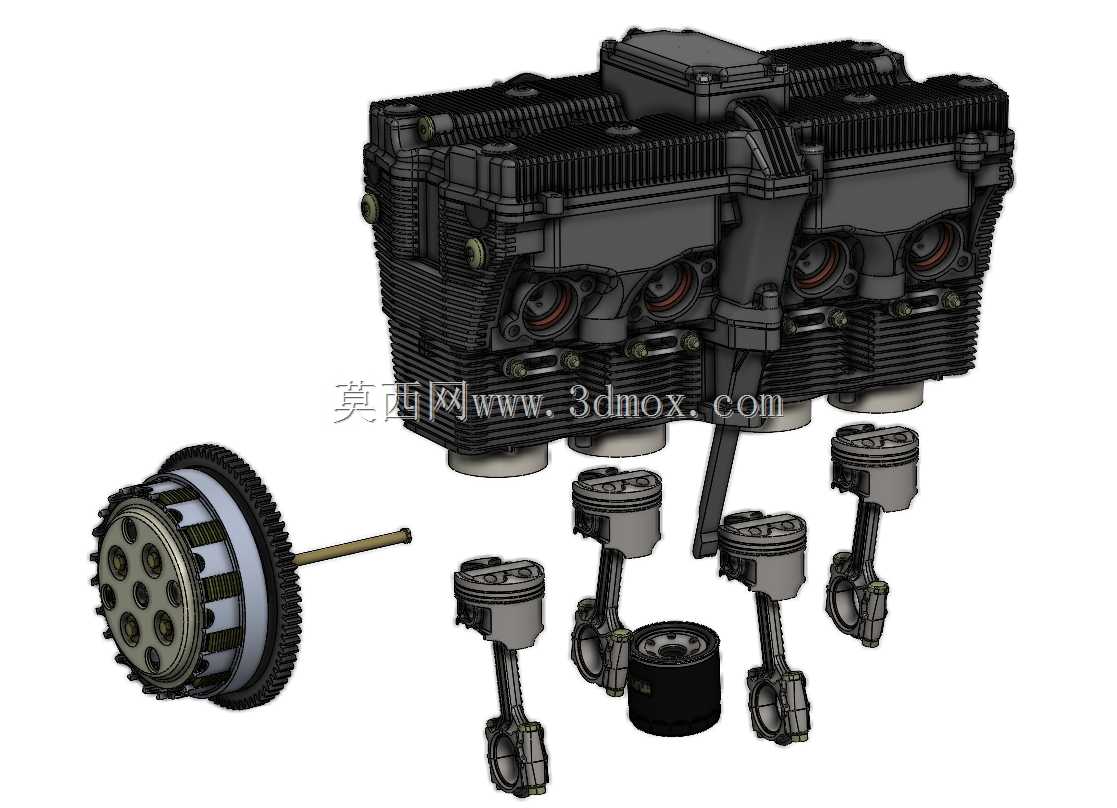

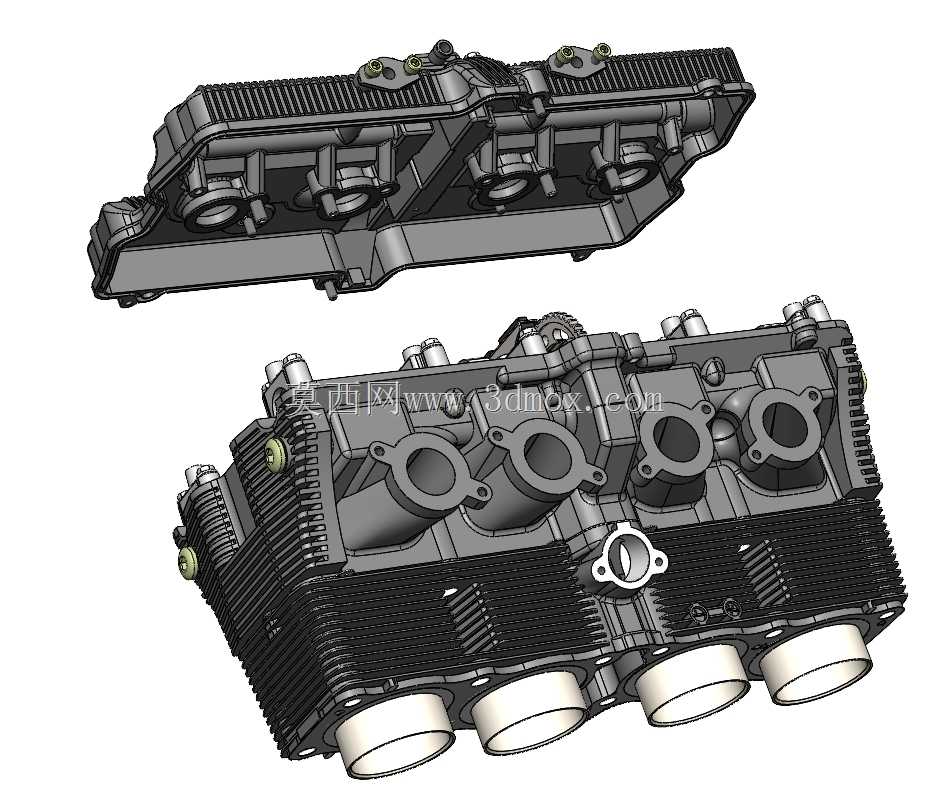

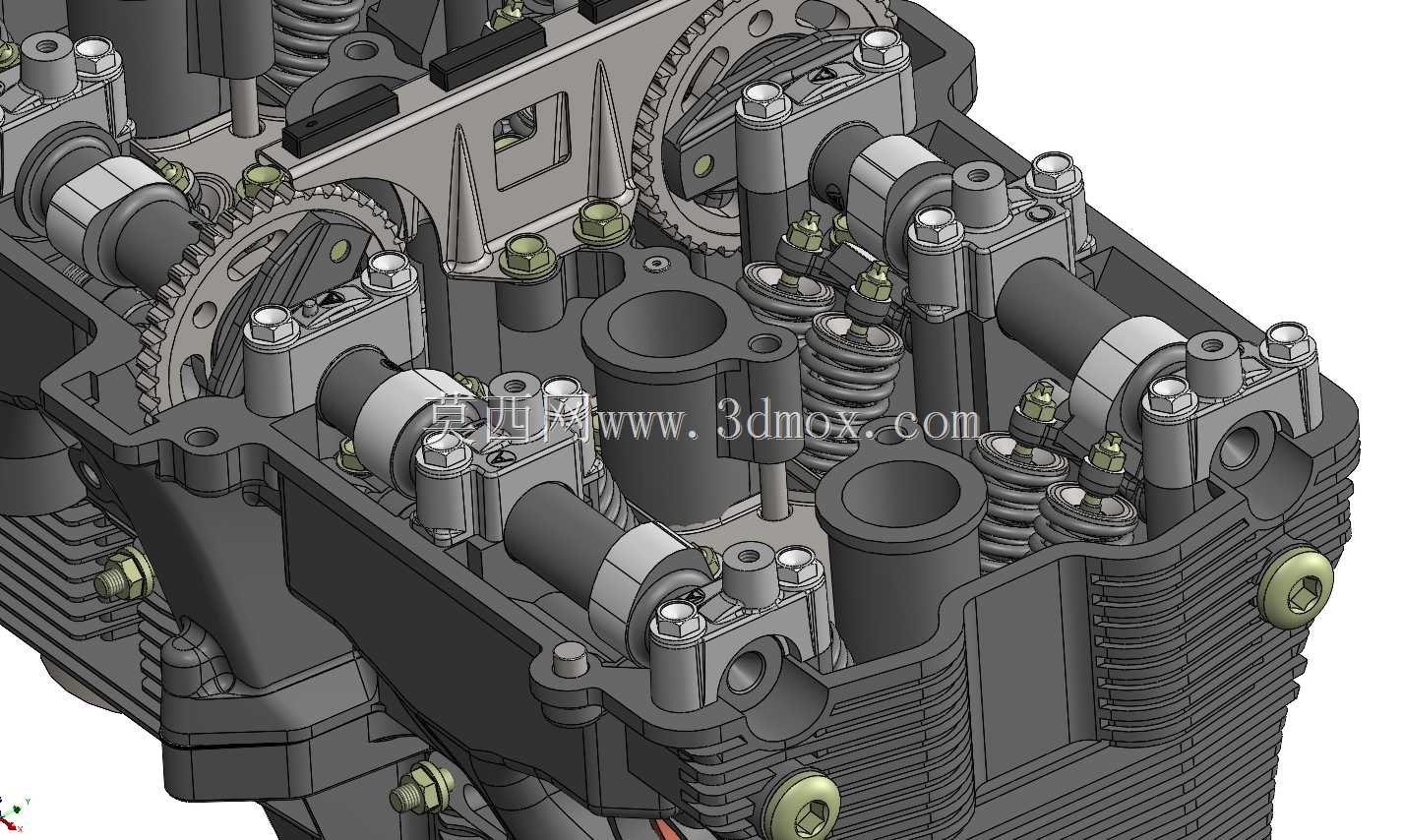

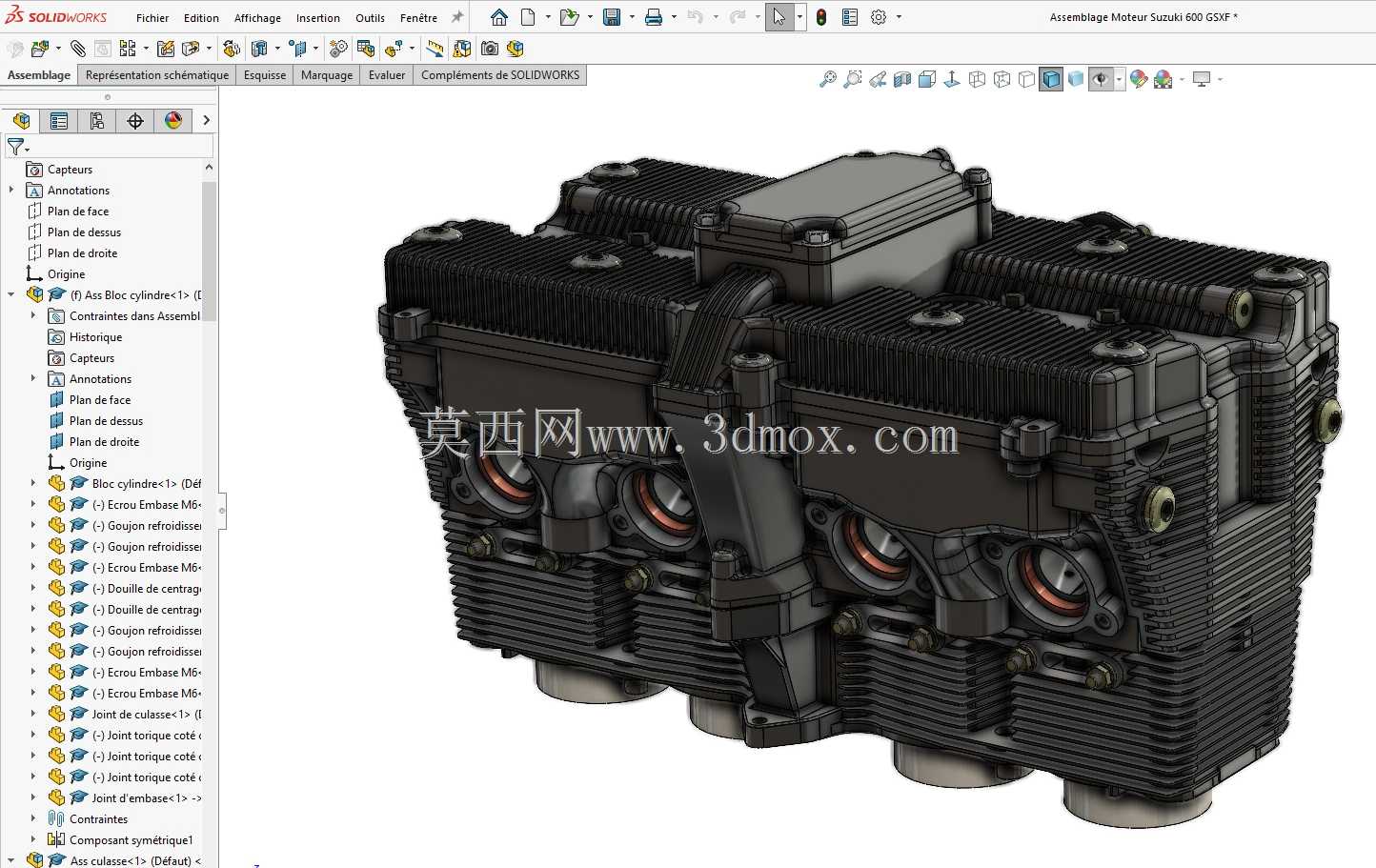

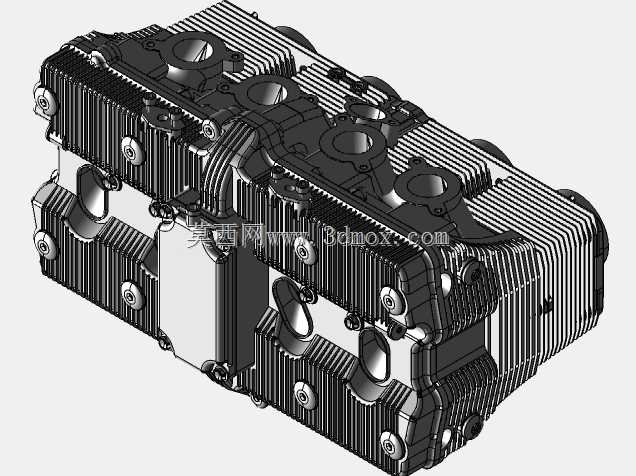

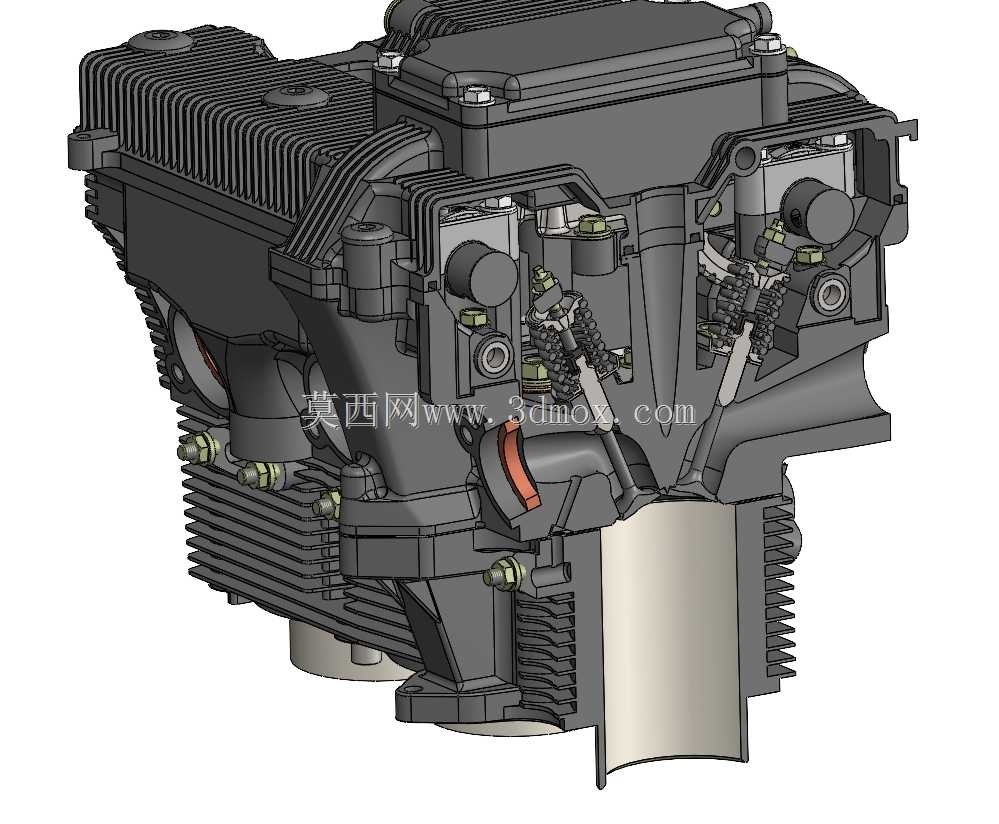

　　这套动力总成的结构设计完全围绕高转工况下的动力输出与可靠性平衡展开，直列四缸的布局形式在600cc排量级运动摩托上应用极广，核心优势是曲轴动平衡特性优异，高转速区间的振动抑制表现突出，能够支撑车辆在赛道工况下持续维持万转以上的动力输出，同时兼顾日常道路行驶的平顺性需求。从拆解状态可以看到，缸体部分采用了密集散热鳍片结构，这是风冷+油冷复合散热方案的典型设计，鳍片的排布角度、间距都经过热流场优化，车辆行驶时迎面气流能够顺着鳍片间隙快速带走缸头、缸筒位置的热量，避免持续高负荷运转下出现热衰，影响动力输出稳定性。活塞连杆组件的设计细节很有参考价值，活塞顶部的燃烧室凹坑造型直接匹配缸头的气门布局，压缩比设定兼顾了动力输出与民用燃油的适配性，

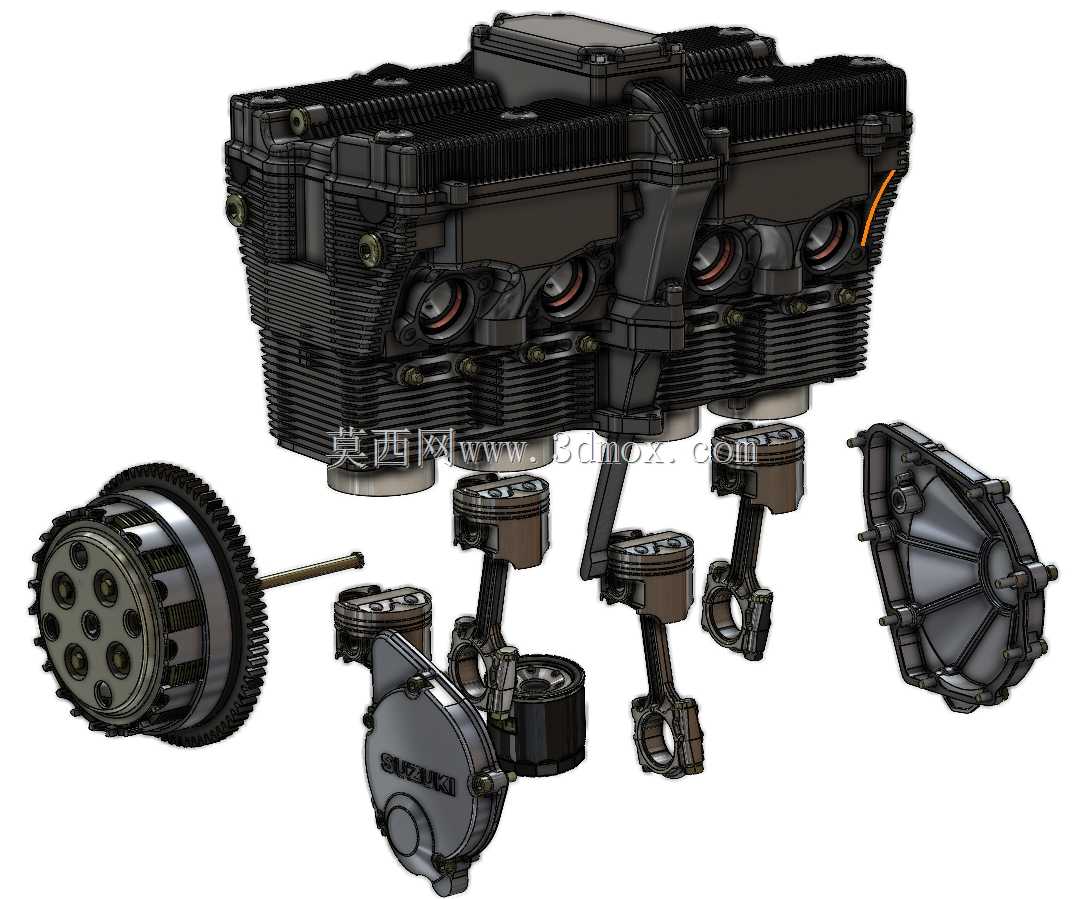

　　连杆采用轻量化锻钢结构，大小端的轴承配合精度直接决定了高转下的运转阻力与耐用性，拆解状态下可以清晰看到活塞环的排布、连杆与曲轴销的配合结构，对于逆向研发同级别动力总成、理解高转发动机的运动件设计逻辑有很强的参考意义。离合器部分采用多片湿式结构，从动齿轮与离合器鼓的集成设计有效压缩了动力总成的横向尺寸，离合器片的数量、弹簧压紧力的设定经过多轮匹配，既能够保证大扭矩输出下不出现打滑，又能控制离合手柄的操作力度，兼顾赛道激烈操作与城市通勤的使用需求。右侧的边盖内部集成了机油泵、正时链条张紧机构的安装位，边盖的加强筋排布既考虑了壳体的结构强度，抵御骑行过程中飞石撞击的冲击，又预留了机油道的布置空间，保证各个润滑点位的机油供给压力稳定。

　　在实际安装边界上，这套动力总成的前侧安装吊耳直接对接车架的主梁位置，后侧安装点衔接后摇臂的枢轴区域，整体重心位置经过刻意压低，能够有效降低车辆的整备重心，提升弯道行驶时的操控灵活性；进气接口位于缸体后侧，直接对接四个独立节气门体，排气接口位于缸体前侧，等长排气头段的安装法兰位置预留了足够的拆装空间，不需要完全抬下发动机就能完成排气、火花塞等易损件的维保操作。从结构设计的角度看，这套动力总成的各个子部件集成度很高，发电机、启动马达的安装位都整合在缸体与边盖的衔接位置，没有额外突出的结构，既缩小了整体外形尺寸，又减少了外部管线的布置长度，降低了骑行过程中管线被剐蹭损坏的风险。油底壳的造型做了倾斜优化，即使车辆在弯道中大幅倾斜，

　　机油集滤器也能始终浸没在机油液面以下，避免大倾角工况下出现机油泵吸空，导致发动机润滑失效拉缸的问题。对于三维结构设计从业者来说，这套拆解模型能够清晰展示高转摩托车发动机从外到内的层级配合关系，各个部件的安装定位方式、密封面的设计、紧固件的排布逻辑都可以作为同类型产品设计的参考，尤其是运动件之间的间隙预留、热膨胀量的补偿设计，都体现了成熟量产动力总成的设计考量，能够帮助设计人员规避很多结构设计中的常见问题，比如不同材质部件热膨胀系数不同导致的配合间隙异常、高速旋转件的动平衡配重设计、壳体件的刚度与轻量化平衡等实际工程问题。
