木工修边机圆形切割定位工装结构

　　这套定位工装主要适配手持木工修边机（即日常木工场景里俗称的“路由器”类电动修边设备），核心解决手持设备裁切圆形工件时圆心偏移、走刀轨迹失准、边缘崩缺的常见加工痛点，覆盖家具制作、手工木作、小型板材加工等多个场景的圆形裁切需求，不管是批量加工同规格圆形木盘、开孔，还是单件定制圆形构件，都能替代传统手工划线、靠模裁切的繁琐操作，大幅降低手持电动工具的操作门槛。

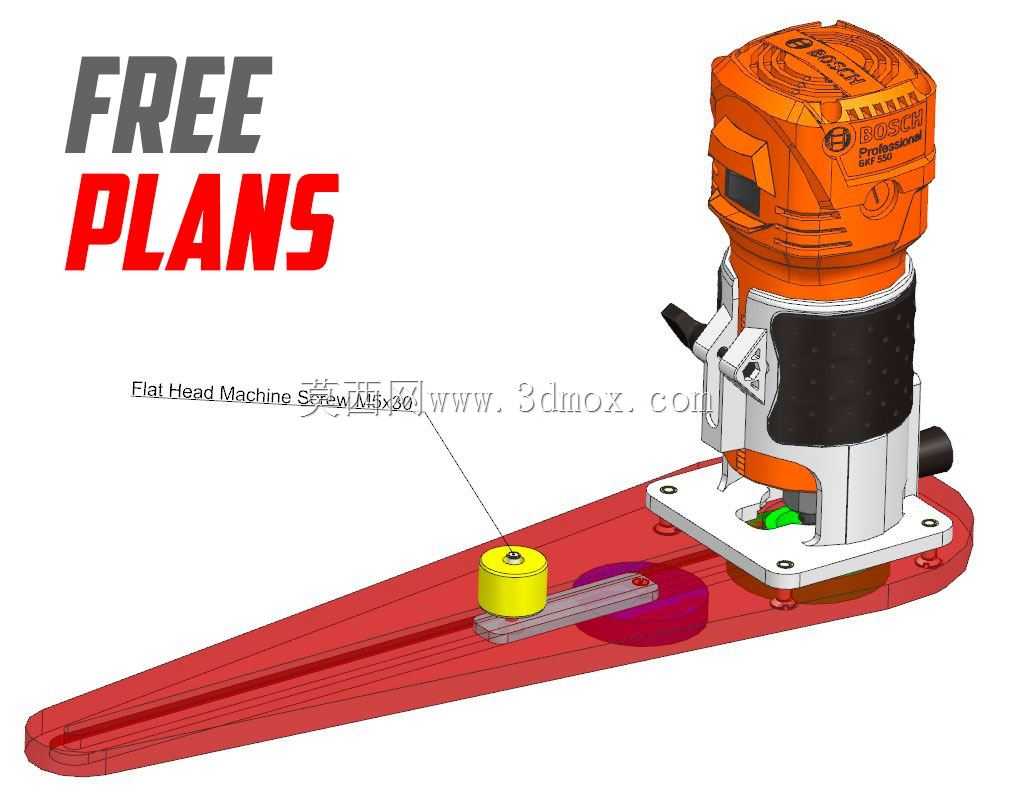

　　从结构设计逻辑来看，整套工装没有采用复杂的传动或调节结构，完全依托修边机原有底座的安装孔位做适配，主体是一块长条形的高强度工程塑料或层压木板基座，基座上沿长度方向开设有通长的导向滑槽，滑槽内配套可滑动锁紧的圆心定位组件——也就是图示里的黄色圆柱定位头，这个定位头底部带有尖锐的定位针，使用时直接扎入待加工板材的预设圆心点位，通过滑槽内的锁紧滑块调整定位头到修边机刀头的水平距离，这个距离就是待裁切圆形工件的半径，调整到位后拧紧锁紧螺丝，就能固定裁切半径，操作时修边机沿着圆心做圆周进给，刀头就能走出标准的圆形轨迹，不会出现走偏、半径忽大忽小的问题。

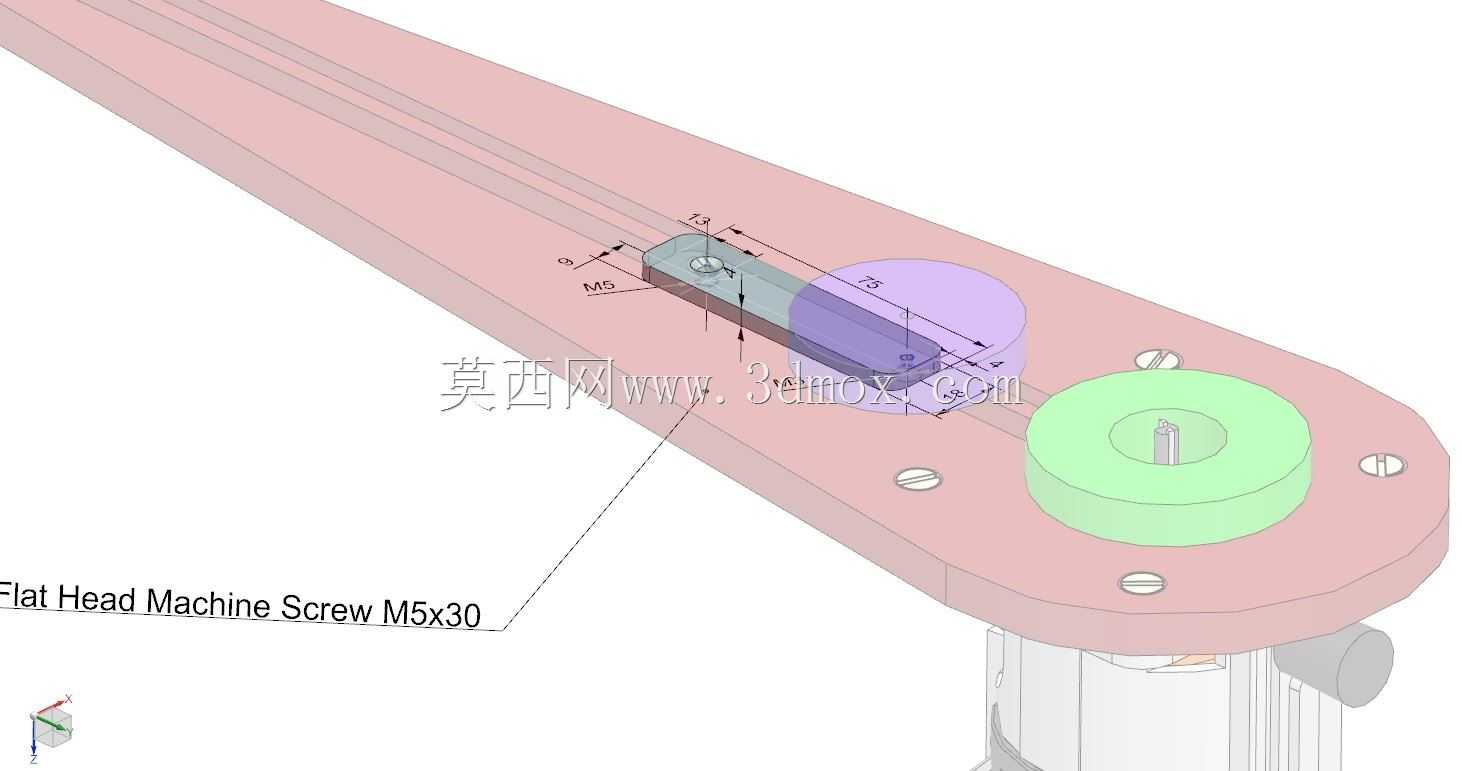

　　基座和修边机的连接部分，完全匹配修边机原有底座的安装孔位，不需要对修边机本身做任何改装，通过沉头螺丝直接将基座固定在修边机底座下方，不会干涉修边机原有深度调节、刀头更换的操作空间，基座底面做了平整化处理，和待加工板材表面的接触摩擦力均匀，进给过程中不会出现翘边、卡顿的情况。导向滑槽的设计预留了足够的调节行程，可覆盖从小直径开孔到大尺寸圆形板材的裁切范围，常规适配的裁切半径从几十毫米到数百毫米区间，能满足绝大多数木工作业的圆形加工需求。

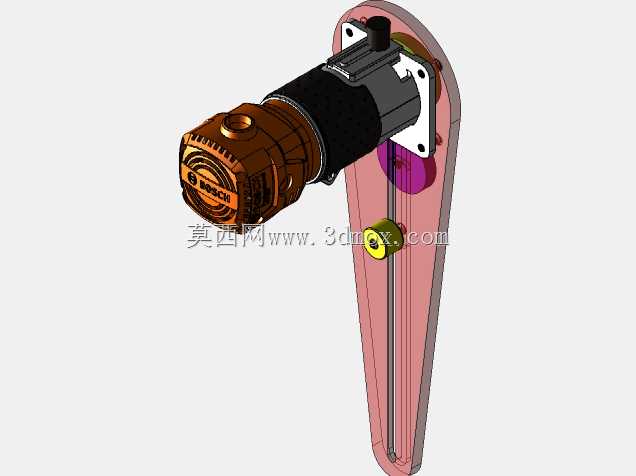

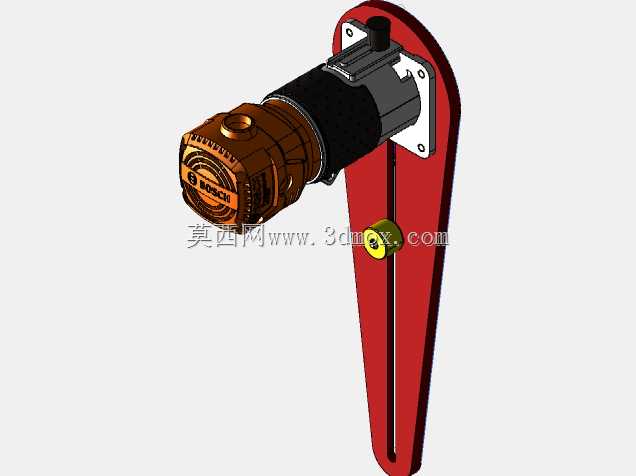

　　实际使用时，这套工装的安装边界完全依托修边机本身的外形尺寸，基座长度方向延伸出修边机底座约300-400mm，宽度方向和修边机底座保持一致，不会额外占用过多操作空间，在普通工作台面上就能完成操作，不需要额外配套大型台架设备。圆心定位组件的高度低于修边机底座的底面高度，定位针扎入板材后，基座底面能完全贴紧板材表面，进给过程中定位头不会从圆心点位脱出，同时滑槽的截面做了梯形防脱设计，滑动调节时锁紧滑块不会从滑槽内滑脱，调节过程顺滑无卡滞。

　　相比传统的圆形裁切靠模，这套工装的设计充分考虑了手持操作的人机特性，长条形基座同时可以作为操作时的手持扶柄，进给时操作人员可以扶着基座末端稳定施力，不需要直接按压修边机壳体，能有效降低长时间操作的疲劳感，同时基座上的滑槽边缘带有刻度标识（设计预留），调整半径时可以直接读取刻度值，不需要额外用尺测量，进一步提升加工效率。刀头位置的基座处开设有足够的排屑缺口，裁切产生的木屑可以顺着缺口及时排出，不会堆积在刀头周围影响裁切精度，也能避免木屑摩擦刀头导致的焦边问题。

　　在加工精度表现上，这套工装的定位误差可以控制在0.5mm以内，完全满足木工类构件的加工精度要求，裁切出的圆形边缘光滑，不需要后续大量的打磨修边工序，不管是裁切整圆还是圆形内孔，都能保证轨迹圆度，不会出现椭圆、边缘锯齿的问题。同时整套工装的结构件加工难度低，所有零件都可以通过常规的铣削、钻孔工序完成制作，不需要特殊加工工艺，普通的机加工车间或者木工坊都能完成自制，适配市面上绝大多数主流型号的手持修边机，通用性较强。
