机加工螺杆式精密平口夹持夹具

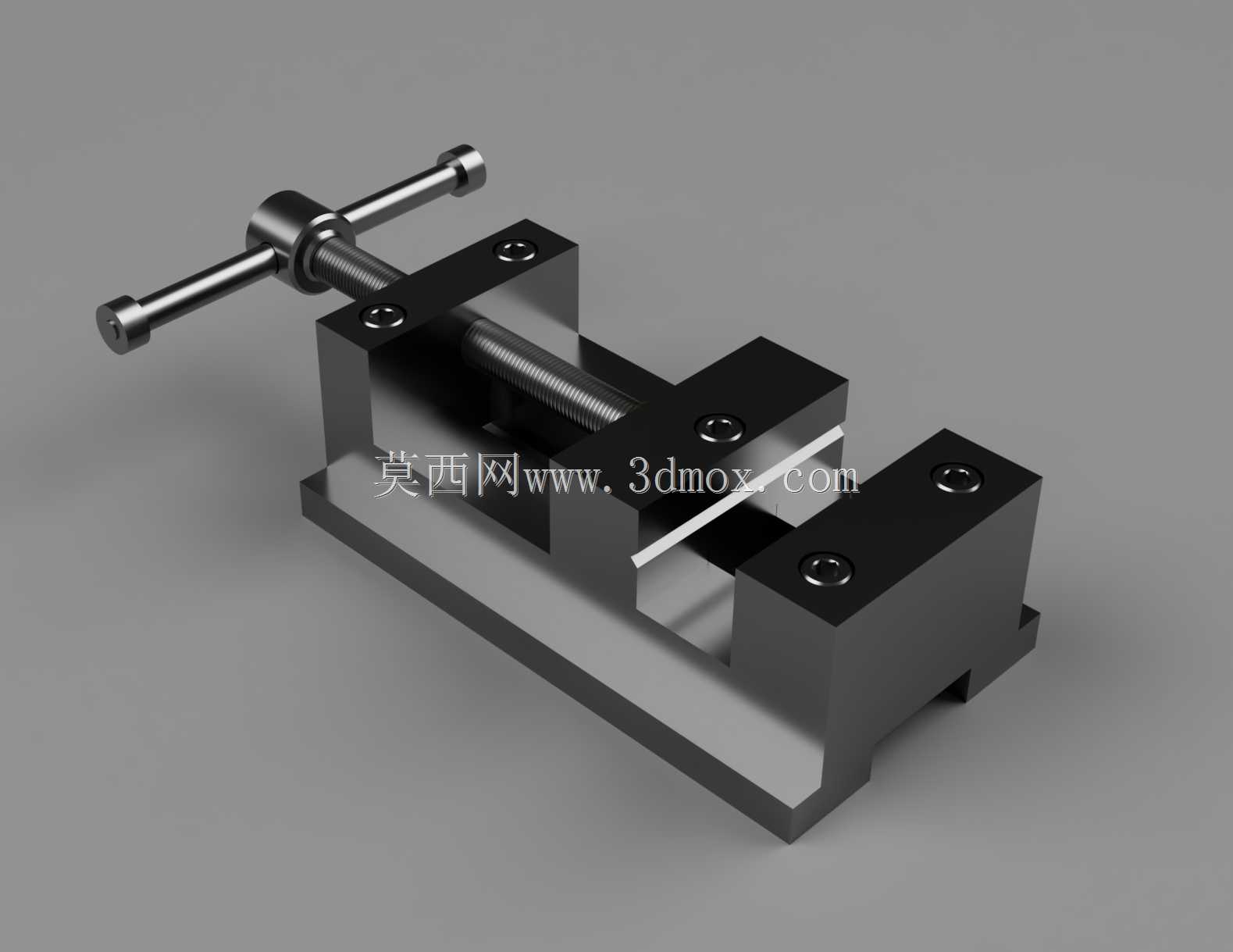

　　这款螺杆驱动的机加工夹持组件，是小型铣削、车削工位上常用的工件定位工装，整体采用分体式模块化结构设计，核心由固定钳身、活动钳块、传动螺杆、导向杆、操作手柄几部分构成，所有结构件均可通过普通铣床、车床完成加工，非常适合金工实训阶段的学员作为实操练习项目，完整覆盖平面铣削、外圆车削、内孔镗削、螺纹加工、钻孔攻丝等常规机加工工序的技能训练点。

　　从实际应用场景来看，这类小型夹持夹具多用于台式钻床、小型台式铣床、仪表车床的工位配套，可夹持规则形状的金属、非金属坯料，完成钻孔、铣槽、端面修平、小尺寸倒角等轻负荷加工工序，也可在钳工划线、工件修磨工序中作为固定工装使用，相比重型机用虎钳，它的结构更紧凑，占用工作台面面积更小，夹持行程适配小尺寸零件的加工需求，安装时可通过钳身底座的四个沉头安装孔，直接用螺栓固定在机床工作台的T型槽上，也可配合角度回转底座实现一定角度的倾斜装夹，适配不同角度的加工需求。

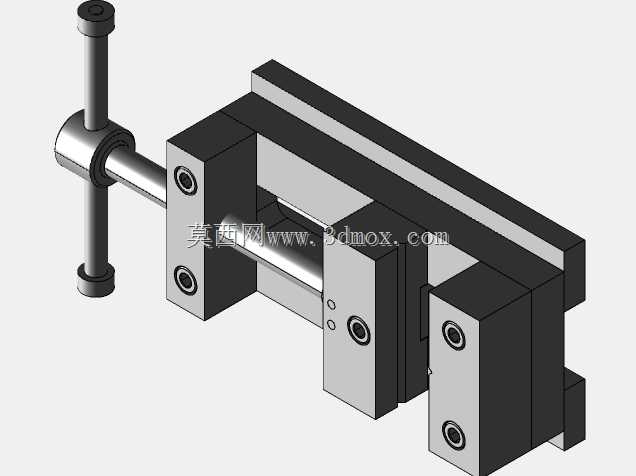

　　结构设计上，固定钳身采用一体化的L型承载结构，底座部分做了加厚处理，保证装夹受力时的整体刚性，避免夹持力过大导致钳身变形；活动钳块与固定钳身的夹持面均设计为平面结构，可根据加工需求更换为软钳口、V型钳口，适配异形工件、轴类零件的装夹；传动部分采用梯形螺纹螺杆传动，具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱问题，螺杆端部与活动钳块采用间隙配合的连接结构，转动手柄时活动钳块仅做直线往复运动，不会随螺杆转动，避免钳口转动蹭伤工件表面；导向杆平行于传动螺杆布置，穿过活动钳块的导向孔，两端固定在固定钳身的两侧立板上，保证活动钳块开合过程中始终保持水平，不会出现偏斜导致夹持精度下降。

　　操作手柄采用贯穿式的T型结构，杆部做了滚花处理，手动转动时摩擦力足够，不需要额外加力杆即可提供足够的夹紧力，针对小尺寸零件的轻加工场景，手动夹紧的力完全可以满足加工需求，不会出现工件移位的问题。整体外形尺寸控制在小型工装的适配范围内，底座长度可覆盖常规小零件的装夹行程，钳口高度适配常规坯料的夹持高度，不会因为钳口过高导致加工时刀具与钳身发生干涉，安装孔的孔距符合常规小型机床工作台的T型槽间距标准，不需要额外制作过渡连接板即可直接安装固定。

　　从加工制造的角度来看，这款夹具的所有零件没有复杂的曲面结构，不需要多轴加工设备即可完成全部加工工序，零件之间的配合公差要求适中，固定钳身与活动钳块的滑动面采用间隙配合，螺杆与螺母的配合采用中等精度的梯形螺纹配合，既保证传动的顺畅性，又不会因为间隙过大导致夹持精度不足；所有棱角位置均做了倒角处理，避免安装使用过程中划伤操作人员，夹持面做了淬火处理提升表面硬度，延长钳口的使用寿命，长期使用出现磨损后也可通过磨床修磨夹持面恢复精度，维护成本极低。

　　在实际生产场景中，这类小型夹具除了用于常规机加工工位，也可在装配工序中作为小型零件的压装辅助工装使用，配合手动压力机完成小尺寸轴承、销钉的压装作业，相比通用重型虎钳，它的自重更轻，可根据工位需求灵活移动位置，不需要固定在特定工作台上，适配多品种小批量的柔性加工场景，对于小型加工坊、实训教学场景来说，这类结构简单、易加工、实用性强的夹具，是非常合适的工位配套工装，既可以满足日常加工的装夹需求，也可作为机加工技能训练的实操载体，让学员完整掌握工装从设计、加工到装配调试的全流程要点。
