5A250V单刀单掷两档钮子开关结构

　　这类单刀单掷钮子开关常出现在低压控制回路的手动通断场景中，小到小型测试治具的电源切换、台式实验设备的供电控制，大到机床操作面板的辅助功能触发、小型机电设备的信号回路通断，都能见到这类元件的身影。它的核心功能是通过手动扳动摇臂实现单回路的通断切换，额定5A250V的参数适配多数民用、工业低压控制场景，不需要复杂的信号反馈，仅靠机械结构的卡滞感就能给操作者明确的档位反馈，扳动过程中动触点与静触点的接触压力靠内置弹簧提供，能保证在常规振动工况下不会出现误脱开的情况。

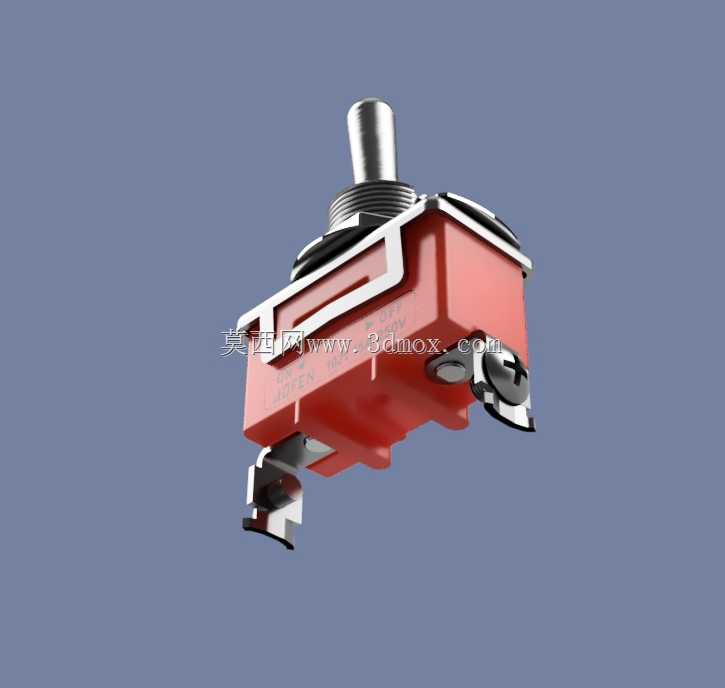

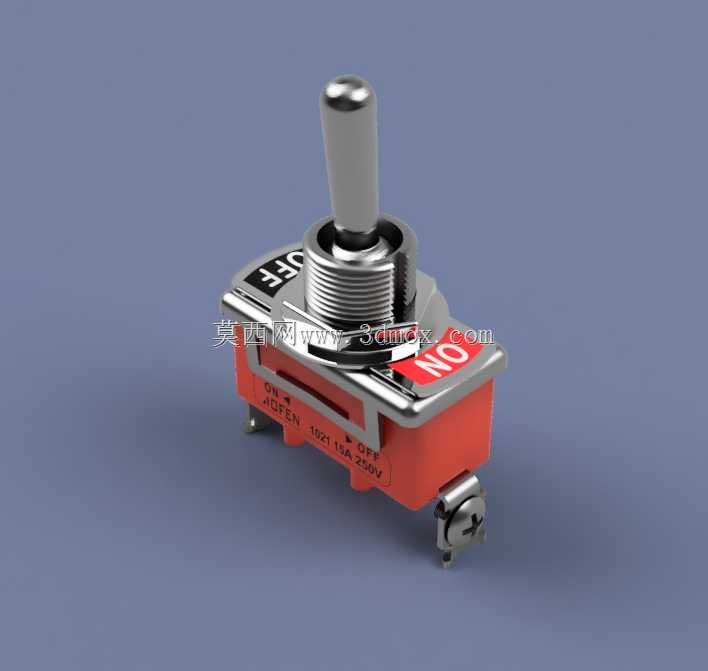

　　从设计思路来看，这款开关采用了外露金属安装螺纹加红色绝缘基座的经典结构，顶部的金属摇臂做了滚花防滑处理，操作者戴薄劳保手套也能顺利扳动，不会出现打滑的问题。基座部分采用耐温绝缘材质，能隔绝引脚与安装面板之间的导电风险，金属外壳部分做了包边处理，既可以提升整体结构强度，也能在安装时通过螺母压紧实现面板安装的稳固性，避免长期扳动导致开关本体松动。开关的引脚采用焊片式结构，既可以直接焊接导线，也能适配标准接插件快速压接，兼顾小批量手工接线与批量装配的需求。

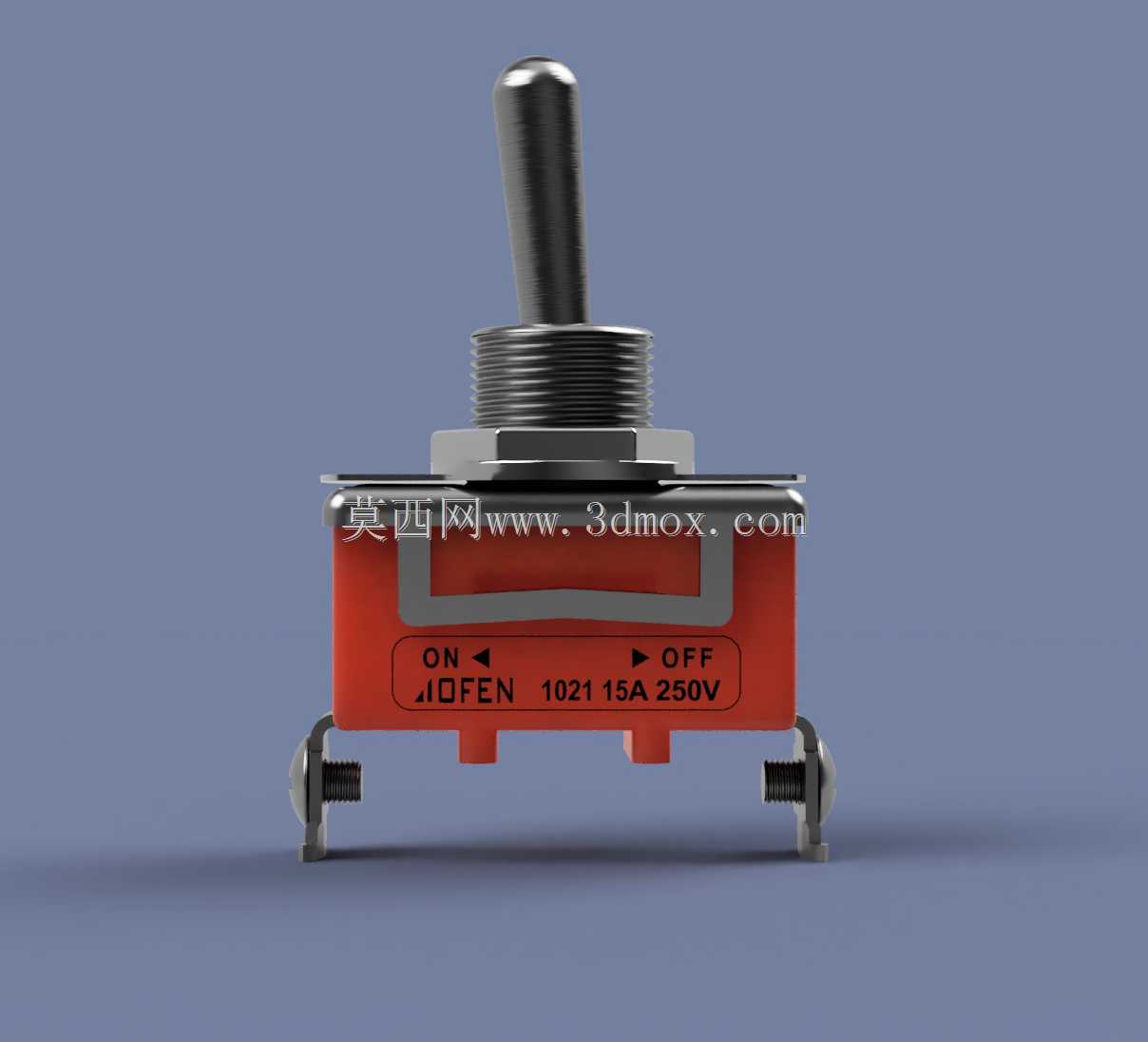

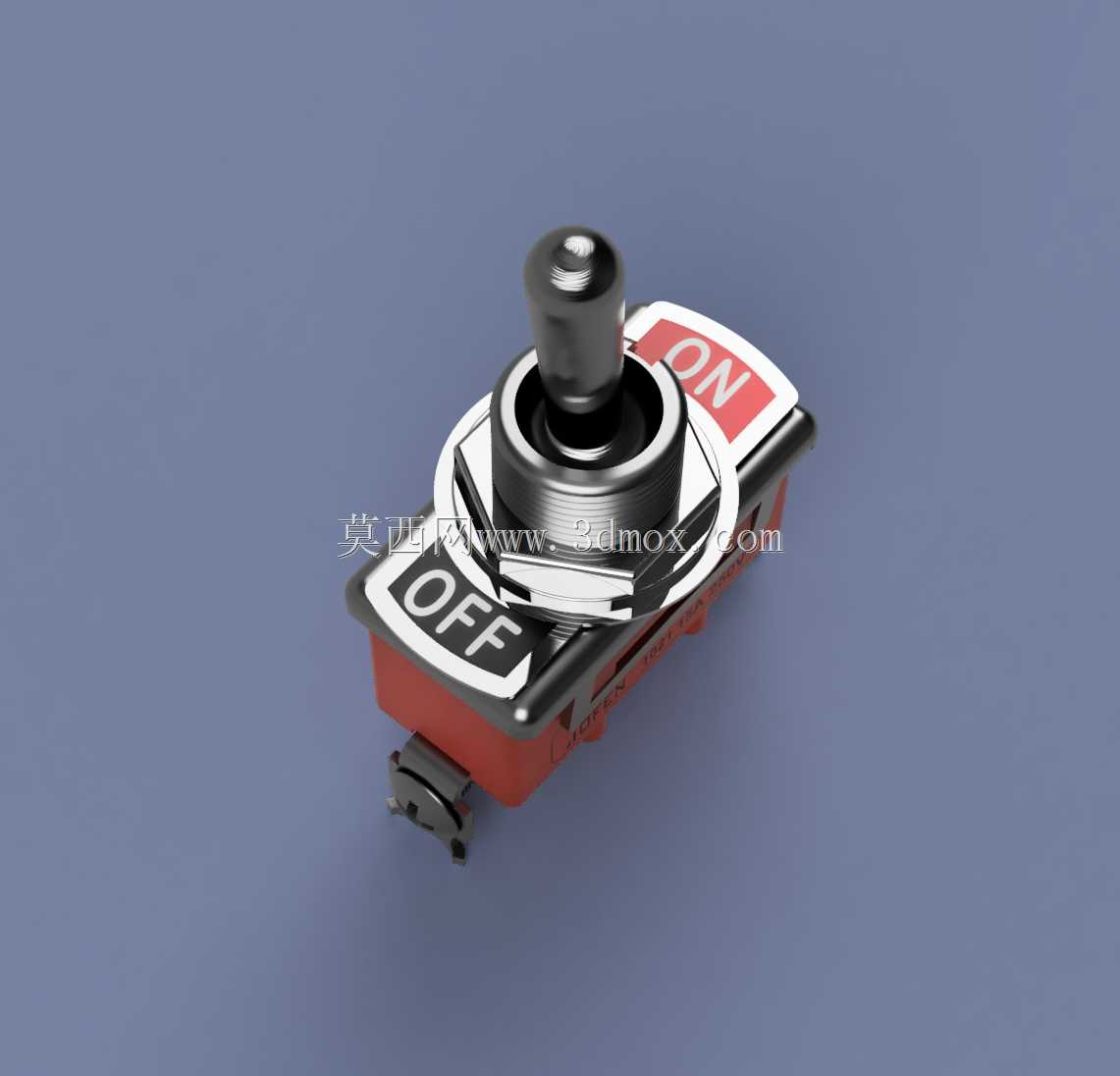

　　在安装边界上，这类开关的安装螺纹为标准规格，面板开孔只需要匹配螺纹外径即可，安装螺母从面板正面锁紧，不需要在面板背面预留过多操作空间，适合在紧凑的操作面板上排布。开关本体在面板背面的突出尺寸较小，不会占用过多的柜内布线空间，摇臂扳动的角度在常规钮子开关的标准行程范围内，排布时只需要在摇臂活动范围内预留足够的操作空间，避免和周边的按钮、指示灯出现干涉即可。开关的ON/OFF标识直接做在金属外壳顶面，操作者在正面就能清晰识别当前通断状态，不需要额外加装状态指示灯，能简化面板的布局设计。

　　触点部分的设计考虑了低压小电流场景的接触可靠性，动触点采用弹性铜材，表面做了镀覆处理，能减少长期使用后的氧化问题，降低接触电阻，避免长时间通电出现触点发热的情况。摇臂与基座之间的密封结构能阻挡日常的灰尘、少量飞溅的液体进入开关内部，适配车间、实验室等常规工业场景的使用环境，不需要额外加装防护套就能满足基础的防护需求。在结构建模过程中，需要重点关注螺纹部分的标准参数匹配，摇臂的扳动行程与内部触点的动作行程对应关系，还有引脚的位置尺寸，确保模型导出后能直接用于面板开孔设计、装配干涉检查，不需要二次调整尺寸。这类开关作为最基础的手动控制元件，建模时还原真实的安装尺寸、操作行程比外观的精细化渲染更重要，结构工程师在做设备布局时，往往需要直接调用这类标准件模型来核对面板排布空间，确认接线位置与周边元件的安全距离，避免实际装配时出现开关装不上、扳动摇臂碰到周边元件、接线空间不足等问题。
