米家蓝牙温湿度检测装置外观结构

　　日常做消费电子周边结构建模时，这类小型温湿度检测装置的结构参考价值很高，先从实际落地的场景说起，它并非工业级高精度传感设备，核心覆盖的是居家卧室、书房、封闭储物间、小型办公工位、宠物饲养箱周边这类民用场景，用来实时采集环境温湿度参数，搭配蓝牙链路可以把数据同步到移动端，用户不用凑近设备就能查看周期内的温湿度波动，比如判断冬季供暖期室内干燥程度、梅雨季储物空间是否湿度过高，或是给绿植、爬宠饲养环境做参数参考，不需要复杂布线，贴放或者摆放在目标位置就能工作。

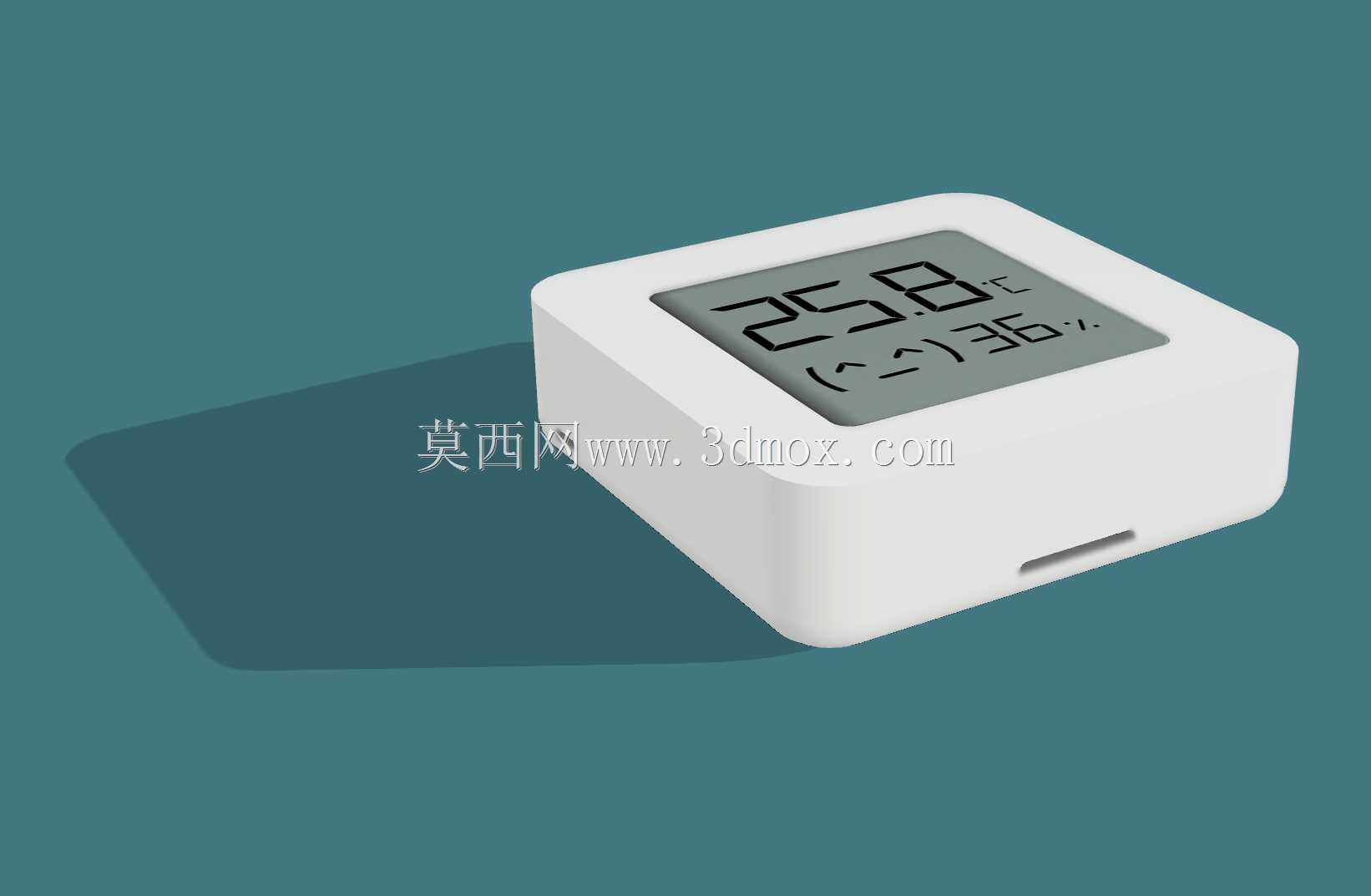

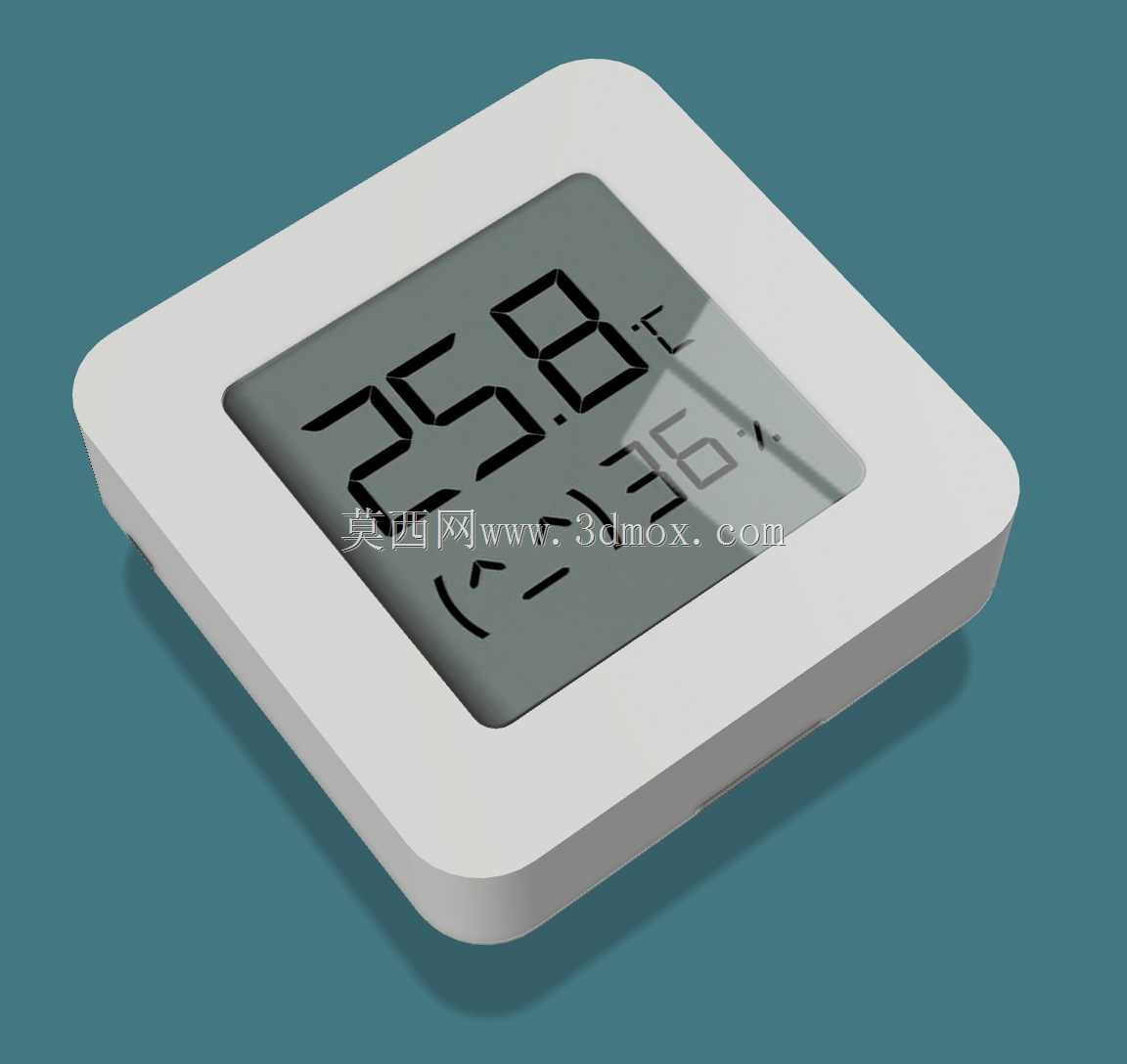

　　从功能特性拆解，这款设备的核心是低功耗运行，依靠内置纽扣电池就能实现数月的续航，所以结构设计上不需要预留充电接口的开孔，外壳的密封完整性更好，也能减少日常使用中灰尘、泼溅水汽进入内部的概率。正面的显示屏做了下沉式嵌装，屏幕表面和外壳上表面保留微小的高度差，边缘做了一圈承托凸台，既可以在装配时给屏幕做定位，也能避免日常放置时屏幕直接接触桌面被刮花，屏幕显示区域做了大字号的温度数字展示，湿度数值放在次位，符合普通用户优先看温度的使用习惯，显示区域的视角做了轻微的上仰优化，摆在桌面时用户坐姿状态下不用刻意低头就能看清数值。

　　设计思路上完全围绕小型民用传感设备的轻量化需求展开，整体外壳采用圆角方形的造型，四个边角的R角做了统一的大圆弧处理，没有尖锐棱角，一方面是注塑生产时能减少应力集中，降低外壳翘曲变形的概率，另一方面日常摆放或者粘贴在墙面时，不会剐蹭到周边物品，也能避免磕碰时边角崩裂。外壳的壁厚做了均匀化处理，整体壁厚控制在1.8mm左右，既保证了外壳的结构强度，拿在手里没有单薄的软塌感，也能尽可能控制整体重量，不管是摆在桌面还是用背胶贴在墙面、柜体侧面，都不会因为自重出现脱落的问题。内部的腔体做了分层设计，最上层是屏幕安装位，中间层预留了PCB板的固定柱，固定柱的高度和PCB板上元件的最高高度匹配，避免装配时压损元件，最下层是电池仓，电池仓和PCB层之间做了隔断筋，既可以固定电池的位置，避免设备晃动时电池移位接触不良，也能减少电池漏液时直接腐蚀电路板的风险。外壳的上下盖采用卡扣式装配，没有外露的螺丝孔，整体外观更简洁，卡扣的位置均匀分布在四条边的内侧，每个边设置两个卡扣，扣合后上下盖的接缝均匀，缝隙控制在0.1mm以内，既不会出现明显的合模缝影响外观，也方便后期维修时拆开更换电池，不需要借助复杂的工具。

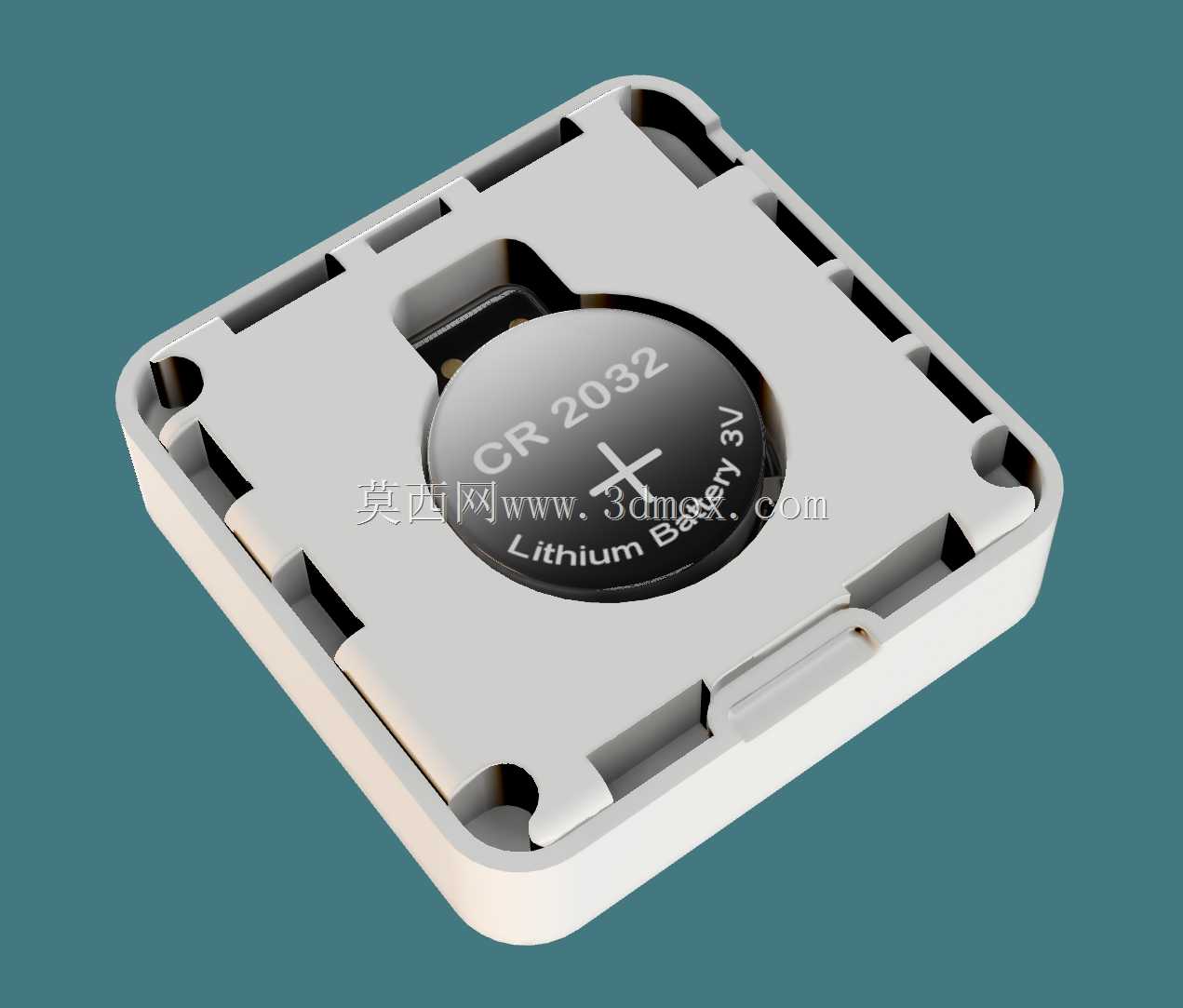

　　再说到安装边界的尺寸控制，这类小型设备的整体外廓尺寸控制在边长45mm左右的正方形范围，整体厚度不超过12mm，占用的空间非常小，背部预留了平整的粘贴区域，可以适配常见的泡棉双面胶，粘贴在光滑的墙面、瓷砖、柜体表面都能保持牢固，底部做了四个微小的凸点支撑，摆在桌面时可以让设备底部和桌面之间留出微小的间隙，避免桌面的积水直接浸泡外壳底部，也能减少底部和桌面摩擦产生的划痕。设备的侧面没有设置任何实体按键，配对操作通过内部的霍尔元件或者长按屏幕触发的方式实现，进一步减少了外壳的开孔数量，提升了整体的密封性能，也让外观更加一体化。在建模过程中需要特别注意几个配合公差：屏幕和外壳视窗的配合间隙控制在0.05mm左右，避免间隙过大进灰，也不会因为公差累积导致屏幕装不进去；卡扣的扣合量控制在0.8mm，既保证扣合后的连接强度，不会因为轻微摔落就脱开，也不会因为扣合量过大导致拆装困难；电池仓的尺寸要匹配常用的CR2032纽扣电池，预留0.2mm的装配间隙，方便电池的更换，同时在电池仓的侧边预留一个小的缺口，方便用户用指甲把电池抠出来。另外，外壳的表面做了细磨砂的纹理处理，建模时要注意表面纹理的均匀性，避免出现明显的熔接痕位置，进胶点设置在外壳背面的隐蔽位置，不会在正面外观面留下浇口痕迹，保证外观的整洁度。这类小型消费电子的结构设计看似简单，实则每一处尺寸、每一个卡扣位置、每一条加强筋的设置，都要兼顾生产工艺、装配效率、使用体验和耐用性，做三维建模时不能只做外观的曲面，更要把内部的装配关系、壁厚变化、加强筋布局都还原到位，才能给后续的结构验证、开模生产提供准确的参考。
