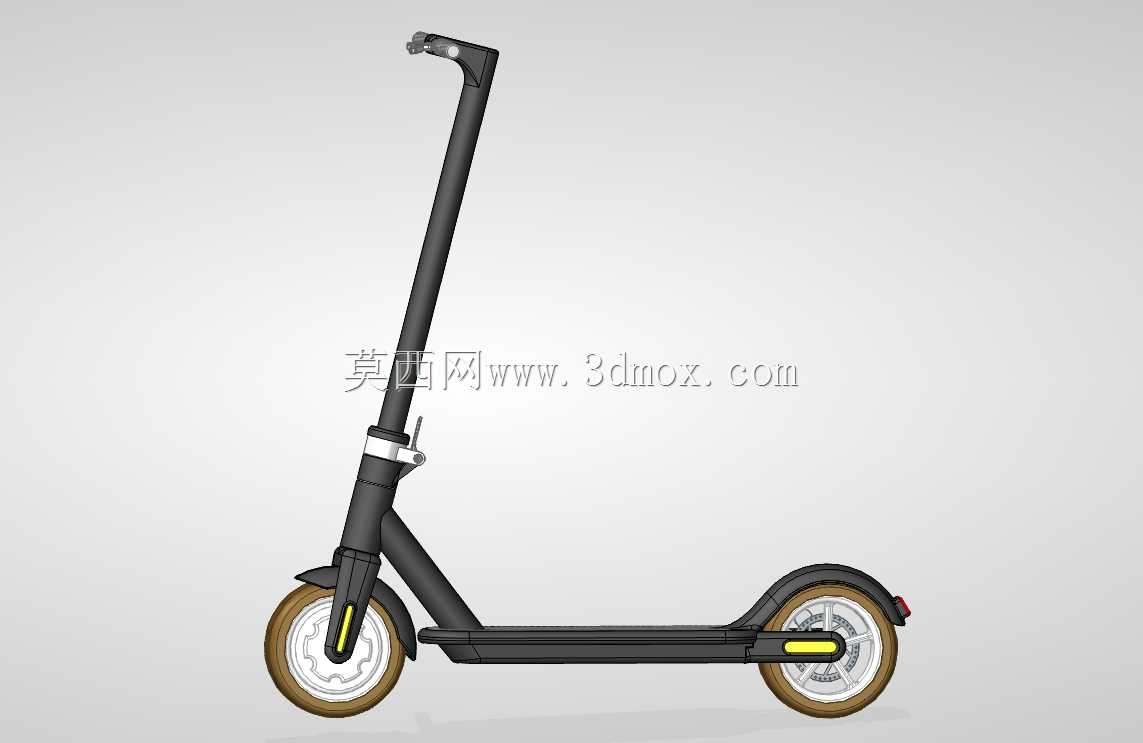

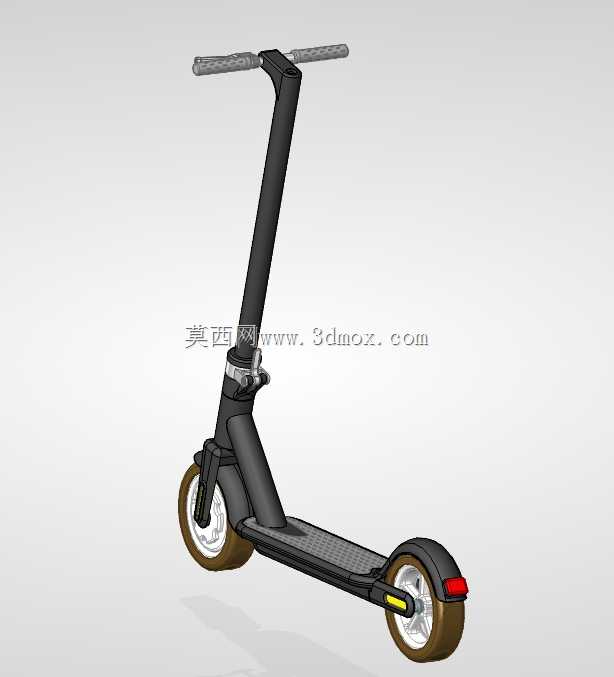

城市短途代步折叠电动滑板车结构设计

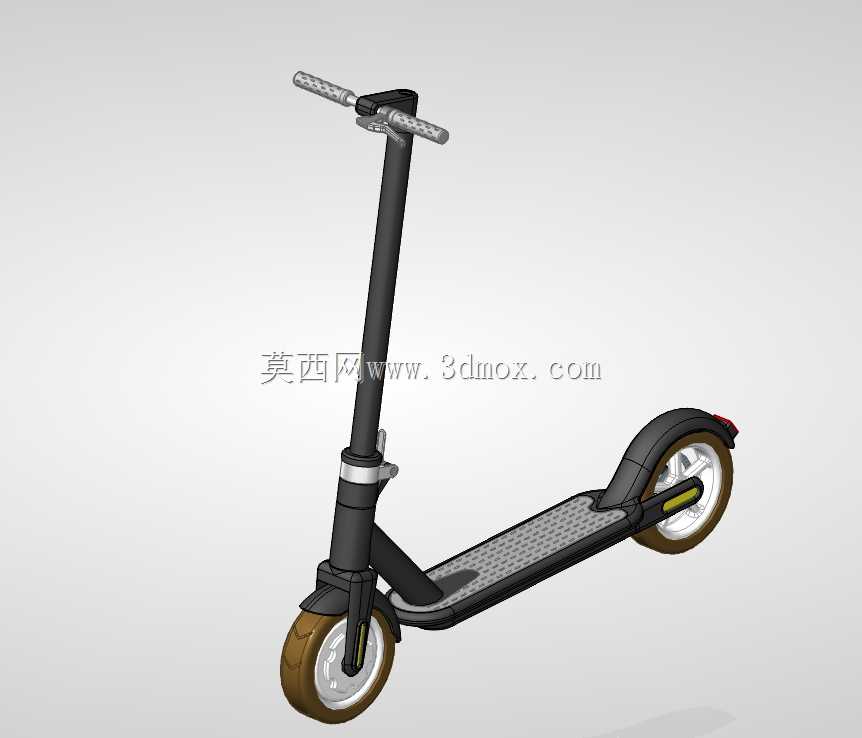

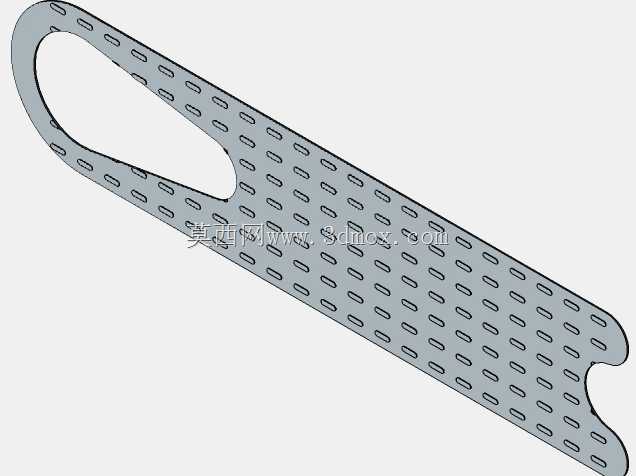

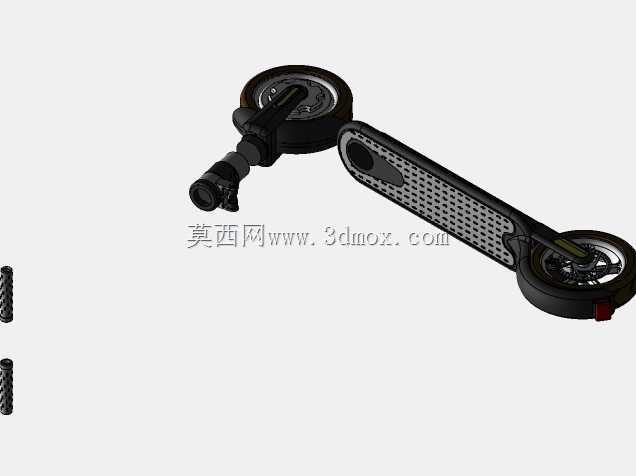

　　这款两轮电动代步设备的结构设计，核心瞄准城市最后三公里通勤、园区内部短距接驳、商圈日常巡场这类高频短途出行场景，区别于长续航电动自行车的厚重设计，整体围绕便携、易收纳、操作门槛低的核心需求展开结构排布。从实际使用场景出发，整车站立踏板采用带防滑纹理的一体化冲压结构，踏板表面的凹凸纹理直接做在承载面板上，不需要额外粘贴防滑贴，避免长期使用后防滑层起翘脱落的问题，踏板的有效站立宽度控制在140-160mm区间，长度控制在550mm左右，既保证成年人双脚自然站立的空间，又不会因为踏板过宽导致整车横向尺寸超标，影响在狭窄人行道、电梯间的通行能力。立管部分采用快拆式折叠锁紧结构，折叠关节处设置双重锁止卡扣，

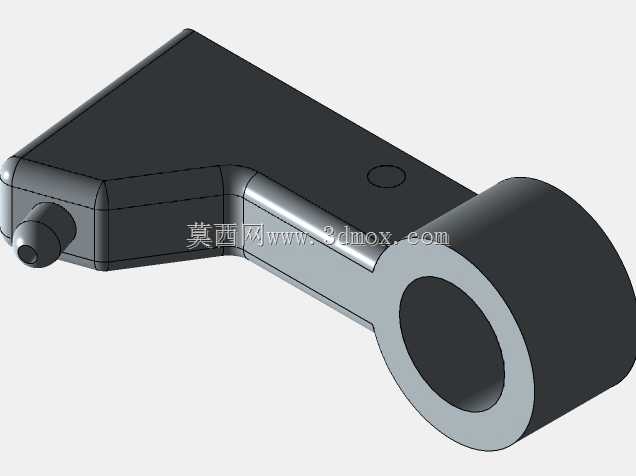

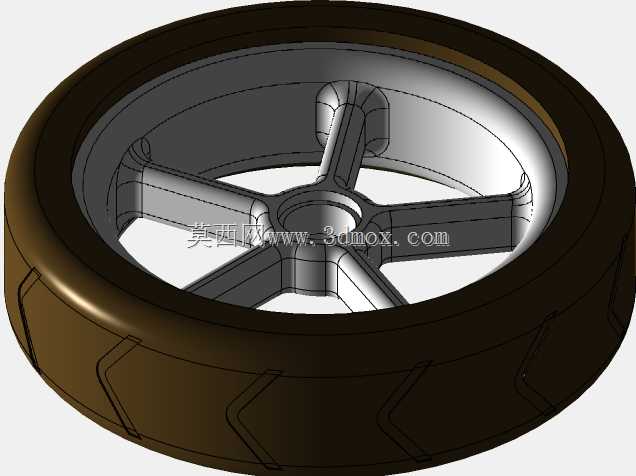

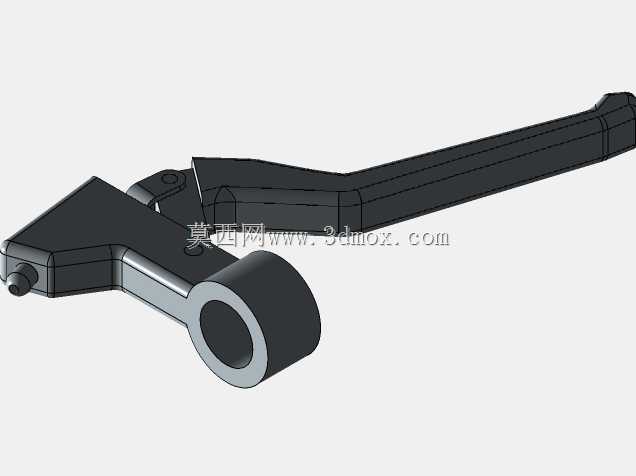

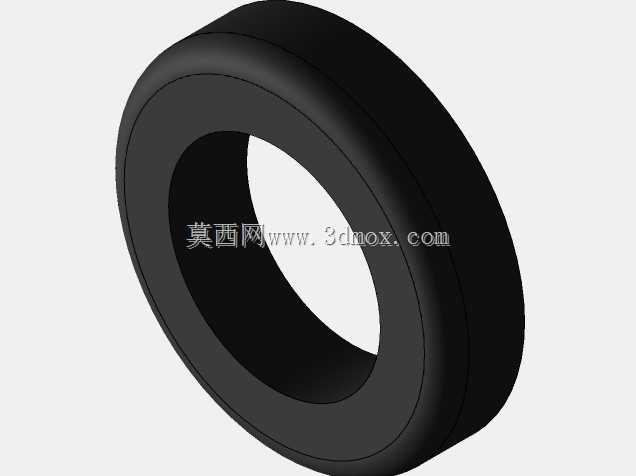

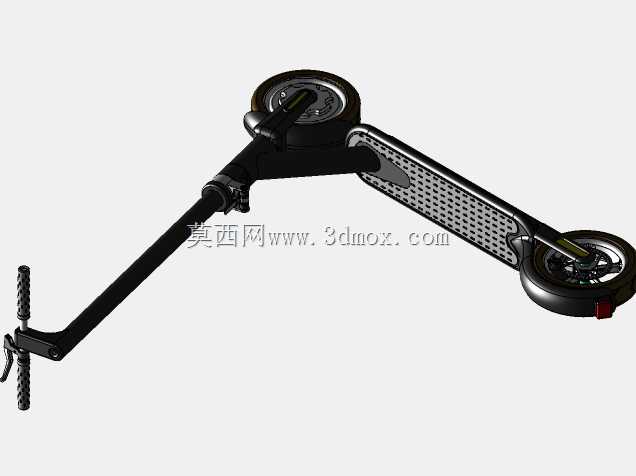

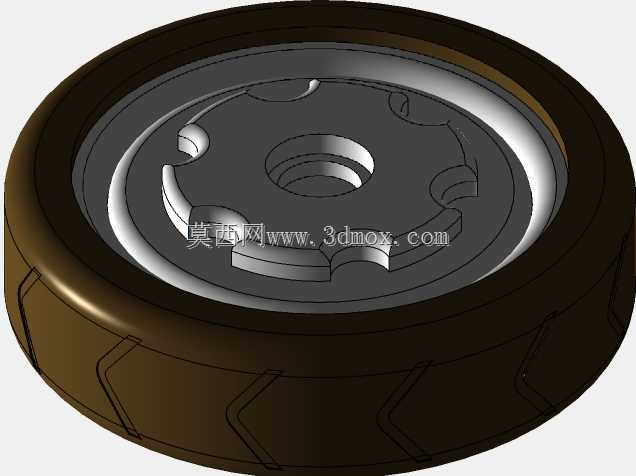

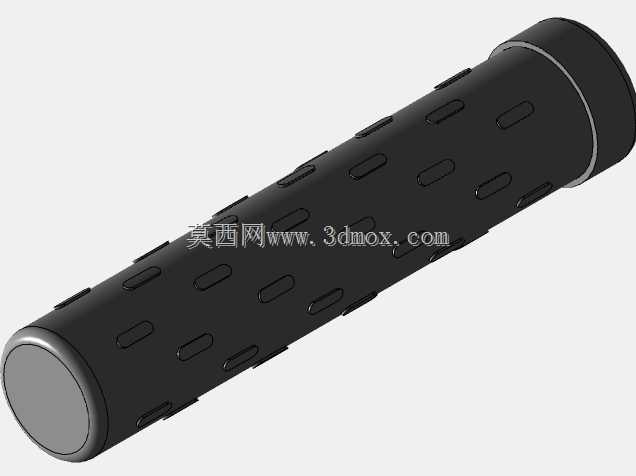

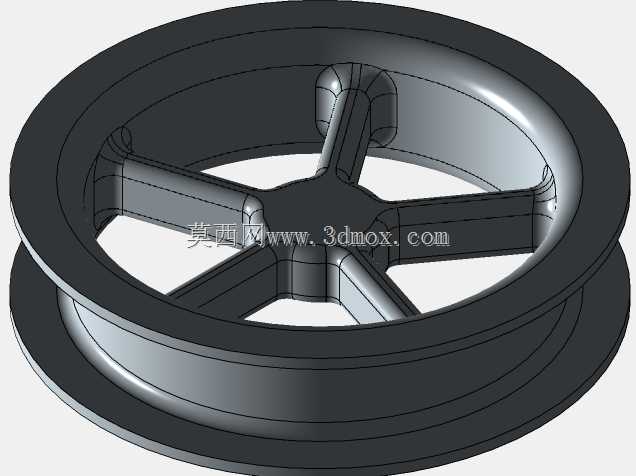

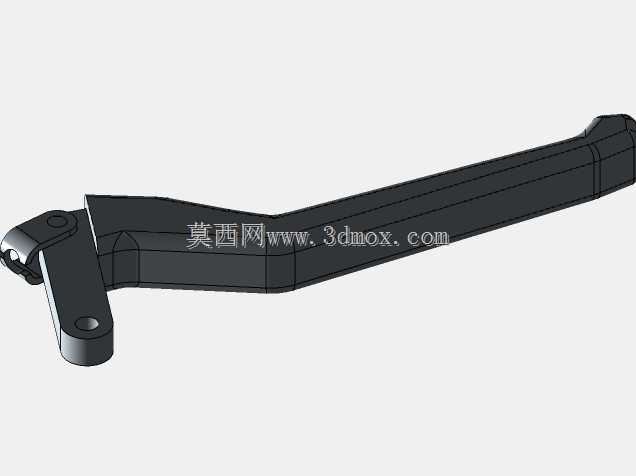

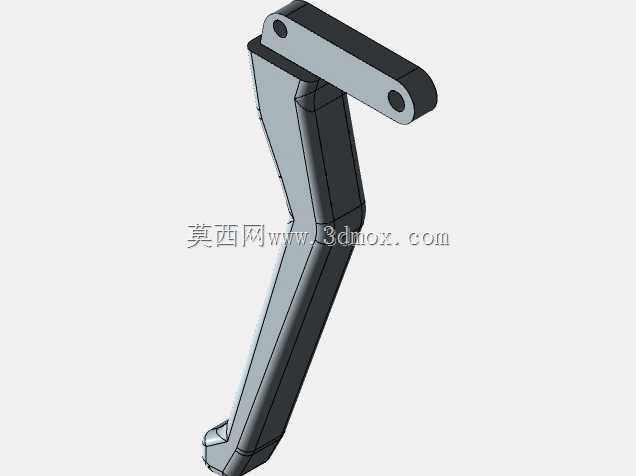

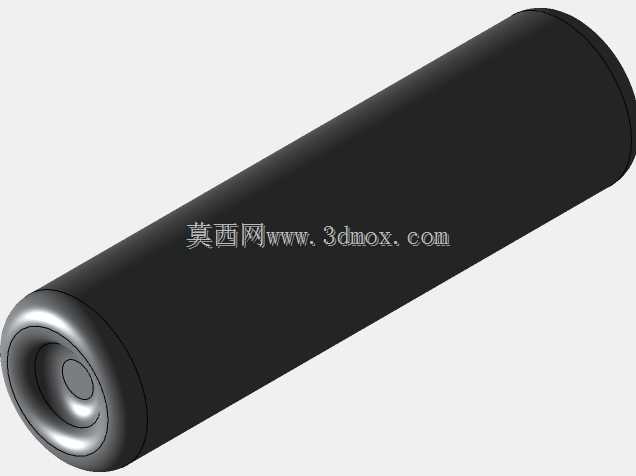

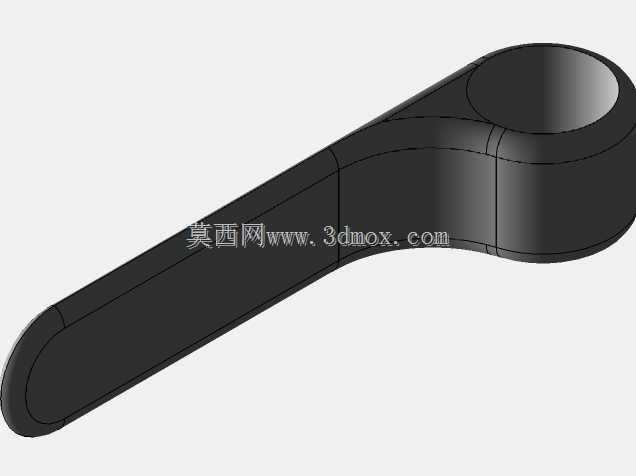

　　日常推行状态下锁止卡扣卡入立管定位槽，配合关节处的过盈配合阻尼，避免行驶过程中立管出现旷量晃动；需要收纳时扳动快拆扳手即可将立管向下翻折，折叠后整车长度可控制在1100mm以内，能够轻松放入家用轿车后备箱、写字楼工位下方，甚至部分大容量双肩背包也可收纳，适配公共交通接驳的使用需求。车把部分采用T型对称布局，握把套采用软硬共挤的橡胶材质，表面做周向防滑筋，握持时不会因为手心出汗出现打滑，车把的横向宽度控制在420mm以内，转向时的回转半径足够小，在人流密集的步行区域转向不需要大幅度腾挪空间。行走轮部分采用小直径高弹性实心轮胎，轮径控制在200mm左右，搭配双侧密封深沟球轴承，轮组的转动阻力小，同时实心胎不需要定期检查胎压，

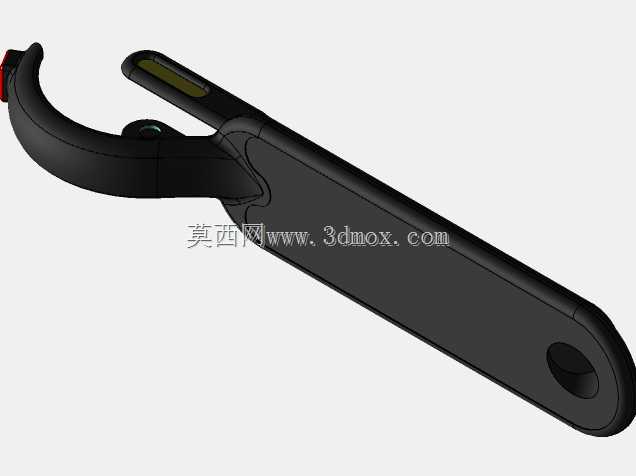

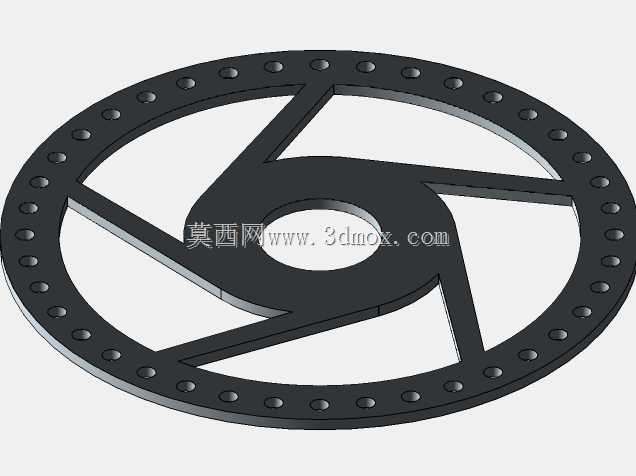

　　也不会出现扎胎漏气的问题，适配城市铺装路面的通行需求，日常遇到小尺寸的路面接缝、减速带时，轮胎的弹性形变可以过滤大部分颠簸，不需要刻意减速避让。后轮位置集成了鼓式制动结构与挡泥板支架，挡泥板边缘延伸至轮胎切线下方，雨天行驶时不会将路面积水甩到使用者的裤腿位置，制动拉线从立管内部走线，外部没有裸露的拉线，既避免长期使用后拉线积灰锈蚀，也让整车外观更简洁。整车的电池仓集成在踏板下方的空腔内，重心位置处于整车前后轮的中点偏下位置，站立行驶时整车的稳定性更好，不会出现头重脚轻的晃动感，电池仓的外壳采用卡扣加密封胶条的固定方式，日常维护时不需要拆卸大量螺丝即可打开仓盖，同时密封胶条可以阻挡日常路面溅水进入仓内，满足小雨天气的通行需求。

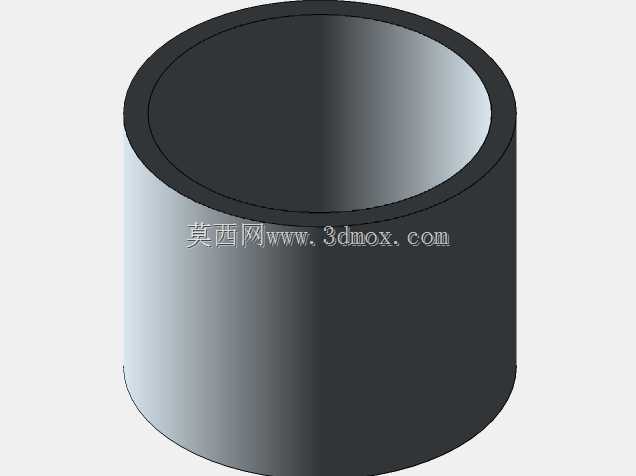

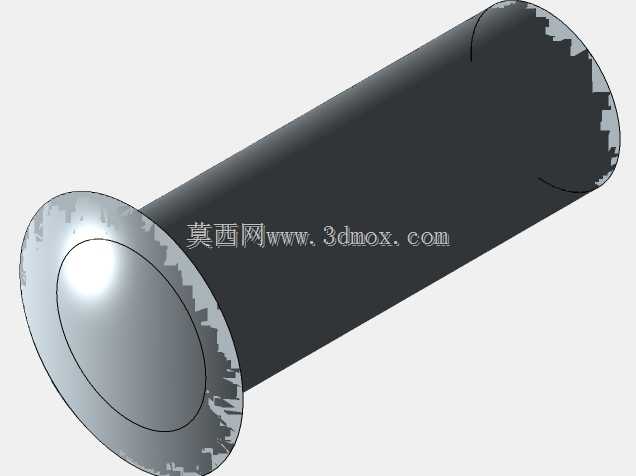

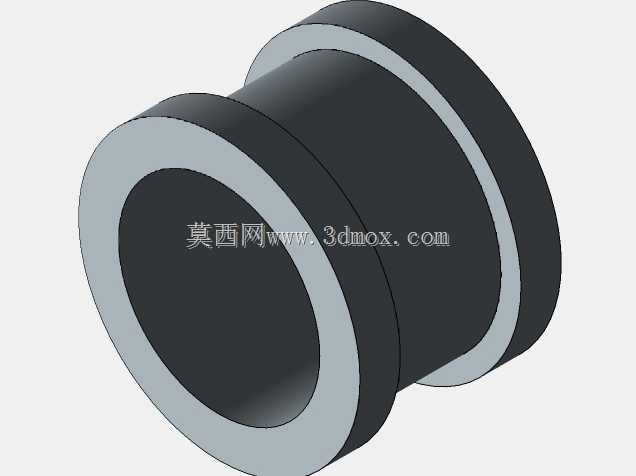

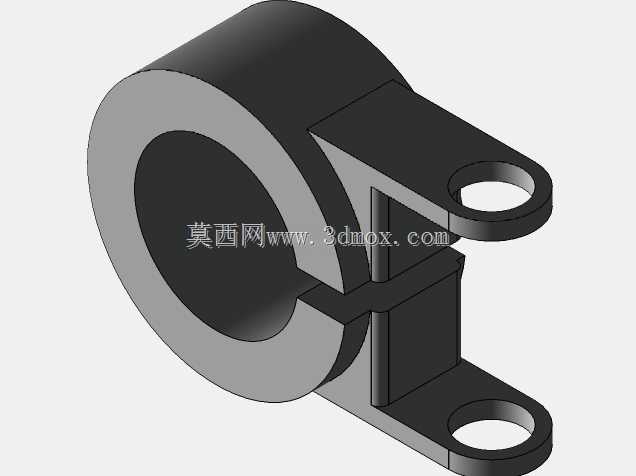

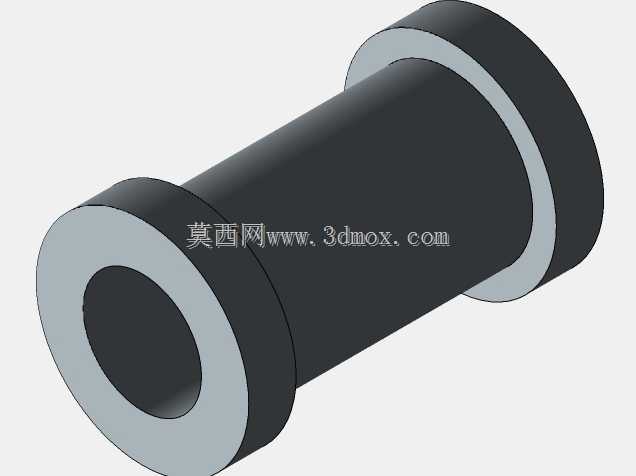

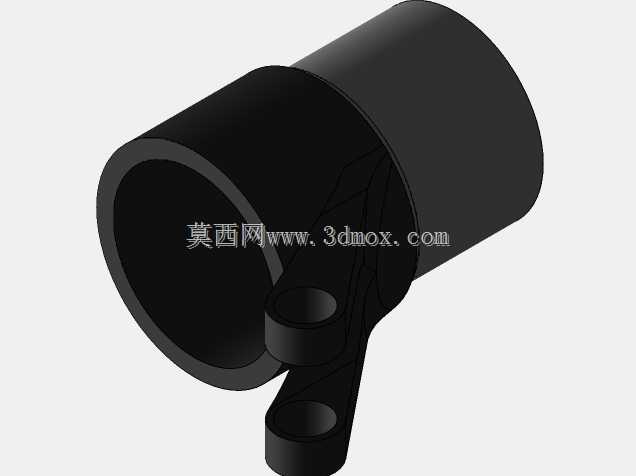

　　从安装边界来看，整车所有外露的紧固件都采用内六角圆柱头螺钉，螺钉头不突出安装面2mm以上，避免日常搬运时勾挂衣物或者划伤手部，所有转动配合的位置都预留了0.1-0.2mm的装配间隙，后期使用磨损后可以通过调整锁紧螺母的预紧力消除旷量，不需要整体更换结构件。立管与踏板主体的折叠关节处设置了耐磨衬套，衬套采用自润滑尼龙材质，长期折叠开合不需要额外加注润滑脂，也不会出现金属直接摩擦的异响。车把立管的高度做了可调节设计，调节范围在150mm左右，可以适配不同身高的使用者，调整到位后通过环形锁圈锁紧，锁圈的锁紧力足够支撑正常转向的受力，不会出现使用过程中立管下滑的问题。整车的整体重量控制在12kg以内，成年人单手提携可以短距离行走，满足跨场景接驳的使用需求，比如从家骑行到地铁站后，折叠后可以直接拎上地铁，不需要额外找位置停放。从结构强度设计来看，踏板主体采用铝合金挤压型材，整体承重可以达到100kg以上，满足绝大多数成年人的使用体重要求，型材内部做了加强筋排布，在保证轻量化的同时不会出现踏板受力弯曲变形的问题，轮组的安装支架采用钢板冲压焊接结构，焊接位置做了圆角过渡，避免应力集中导致长期使用后支架开裂。
