直径100mm左侧麦克纳姆轮结构设计

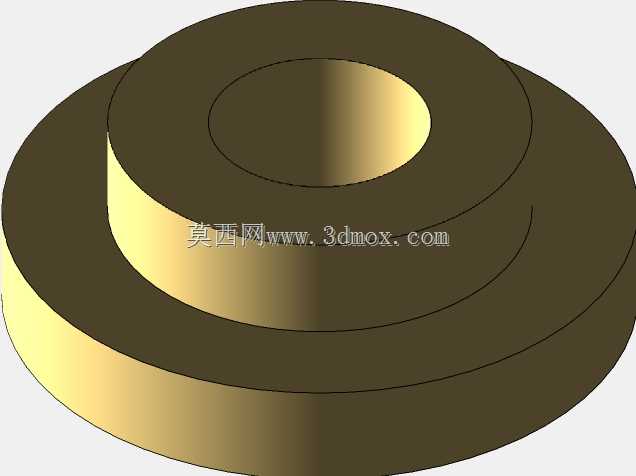

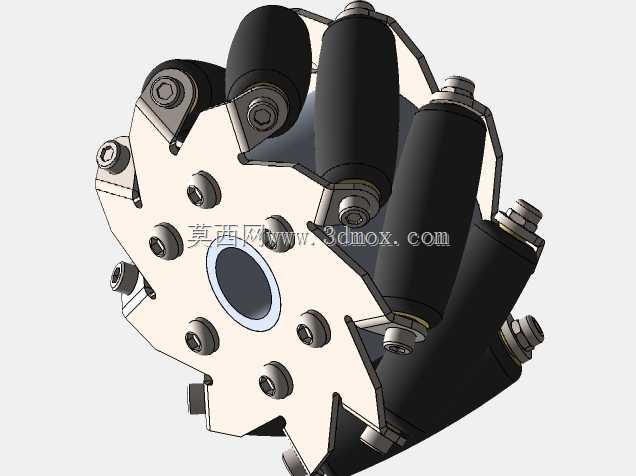

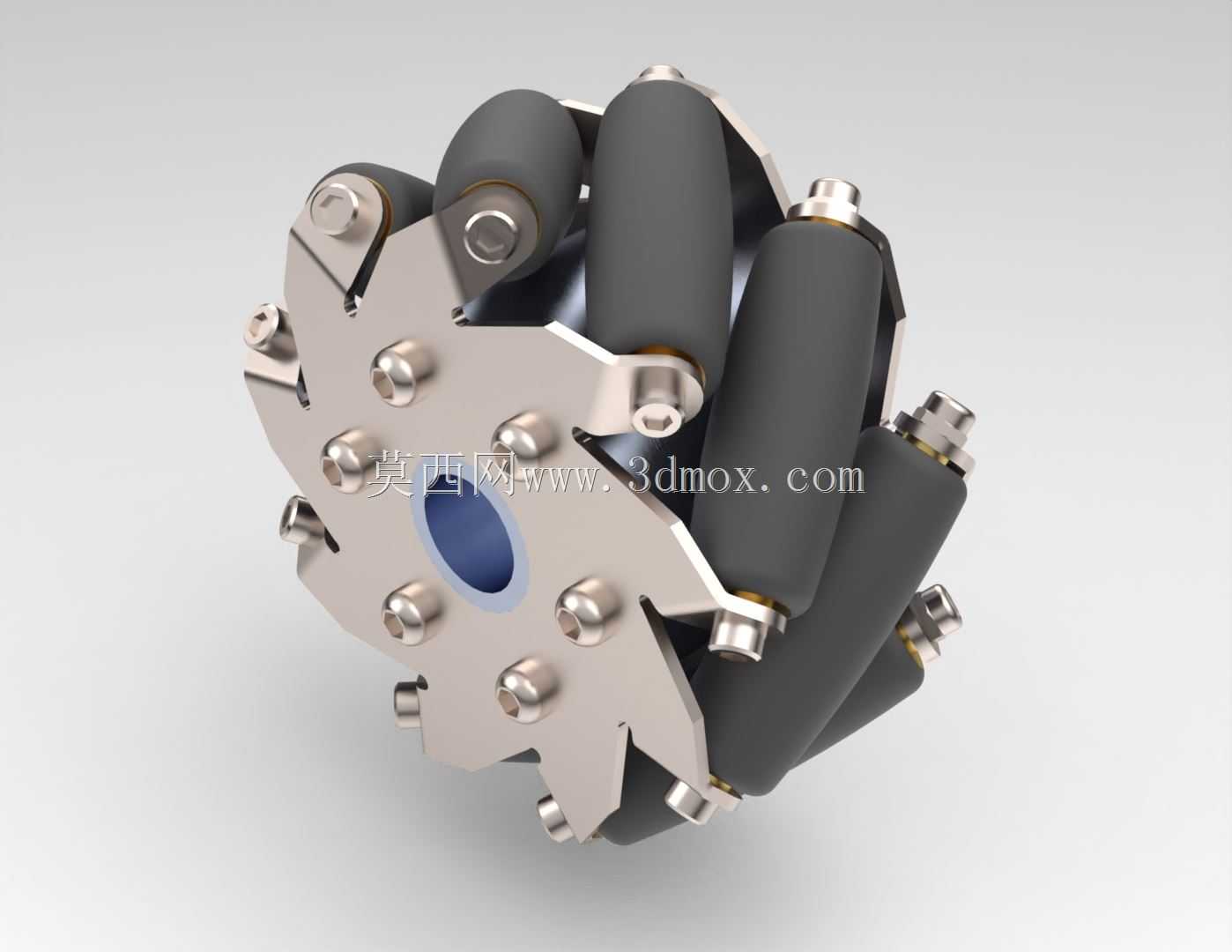

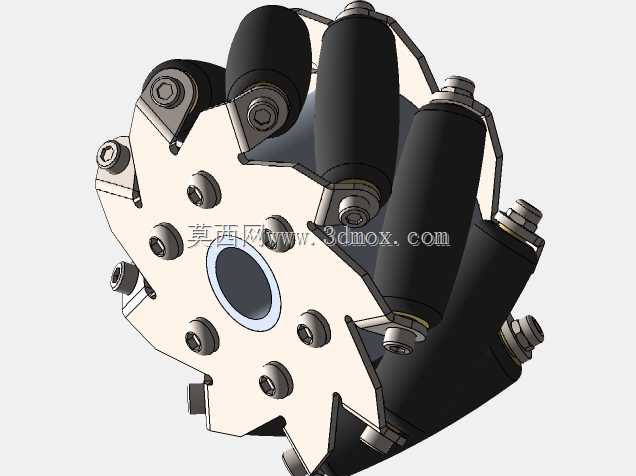

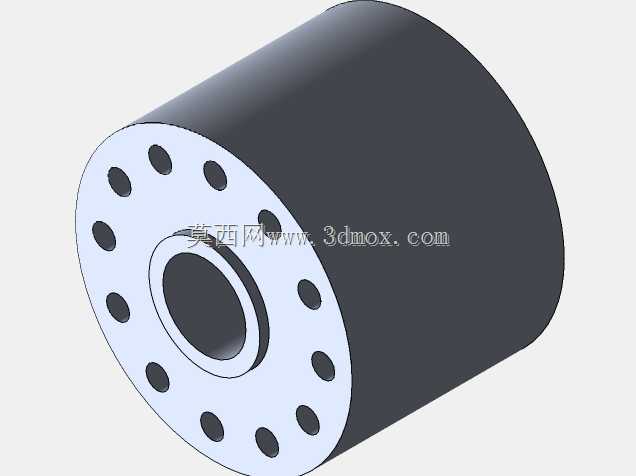

　　这款轮组是面向全向移动场景开发的行走部件，核心适配需要平面内任意方向移动的设备底盘，常见于仓储AGV、巡检机器人、教学实训移动平台、窄空间作业转运设备等场景，这类场景往往对底盘的转向灵活性要求极高，传统差速轮需要预留转弯半径，在货架密集的仓储区、设备排布紧凑的产线边、空间有限的实验室内很难完成灵活走位，而麦克纳姆轮依靠辊子的分速度合成原理，可实现零半径转向、横向平移、斜向移动等动作，无需额外设计转向机构就能完成全向移动，能大幅降低底盘的空间占用率。从结构设计来看，这款轮组采用分体式轮毂设计，轮毂主体为金属切削加工成型，周向均匀分布多组安装位，每个安装位通过紧固件固定独立的小辊子支架，辊子自身的轴线与轮毂主轴线呈45度夹角布置，

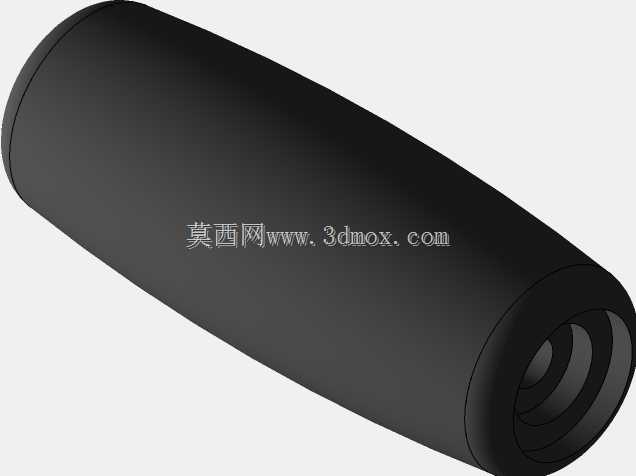

　　这种角度设计是麦克纳姆轮实现速度分解的核心，当四个轮组按指定排布方式安装在底盘四角时，通过调整不同轮组的转速与转向，就能将各辊子的接触摩擦力合成为任意方向的合力，驱动底盘完成指定动作。辊子外层采用高弹性耐磨材质，既可以保证与地面接触时有足够的摩擦力，避免打滑丢步，也能缓冲地面微小凸起带来的振动，减少行走过程中的冲击传递到底盘框架上，保护底盘上搭载的精密传感器、电控元件不受振动影响。尺寸方面，这款轮组的整体外径为100mm，安装轴径为18mm，设计时需要注意安装边界：轮毂端面到辊子最外端的径向突出量、相邻辊子在转动过程中的运动包络，在底盘设计时要预留足够的安装间隙，避免轮组转动时与底盘侧板、安装支架发生运动干涉；

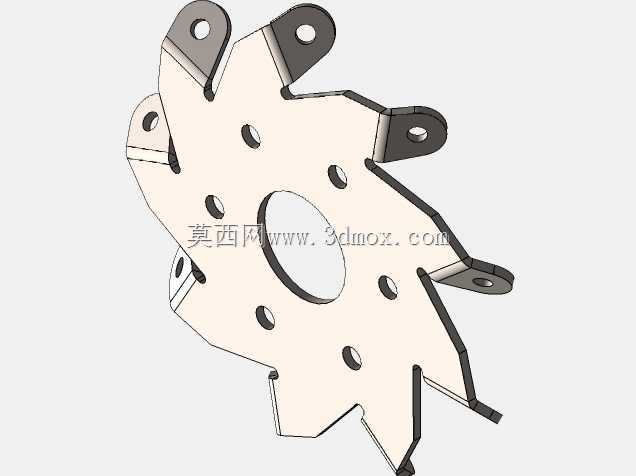

　　安装轴的配合公差建议选用过渡配合，搭配轴用挡圈或者顶丝完成轴向固定，保证轮组转动时不会出现轴向窜动，同时要保证轮毂安装面与底盘安装面的平行度，避免轮组偏斜导致辊子接地压力不均，出现行走跑偏、辊子异常磨损的问题。设计过程中需要重点关注辊子支架的受力情况，轮组承受负载时，冲击力会直接通过辊子传递到支架与轮毂的连接位置，因此连接紧固件需要选用强度足够的规格，支架本身的折弯角度、安装孔位精度要严格控制，保证所有辊子的外轮廓处于同一圆柱面上，否则会出现部分辊子悬空、部分辊子受力过大的情况，不仅会导致行走时颠簸振动，还会大幅缩短辊子的使用寿命。另外，轮组的安装排布也有明确要求，同底盘的四个轮组需要按照左前、右后为一组，右前、

　　左后为一组的方式镜像排布，保证各轮的辊子角度方向匹配，才能正确合成全向移动的速度矢量，如果排布方向错误，会导致轮组速度抵消，无法实现预期的移动效果。这款左侧轮组需要与同规格的右侧轮组配对使用，安装时要注意区分左右侧的标识，避免装反导致运动逻辑错乱。在实际选型时，还要根据底盘的整体负载计算单轮的承重能力，这款100mm直径的轮组单轮承重适合中小型移动平台，若负载过大需要选用更大直径的规格，同时要匹配对应扭矩的驱动电机，保证轮组在带载启动、爬坡时能提供足够的驱动力，避免出现电机堵转的情况。辊子的材质选择也需要结合使用场景调整，如果是在环氧地坪、PVC地面的室内场景，选用普通聚氨酯辊子即可；如果是在有少量油污、粉尘的工业场景，需要选用耐油、防滑的改性材质辊子，保证摩擦力稳定。
