3英寸杆径3英寸平板式重载万向脚轮结构

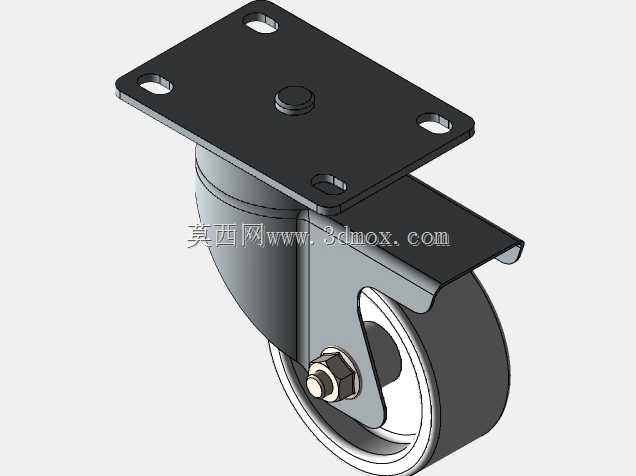

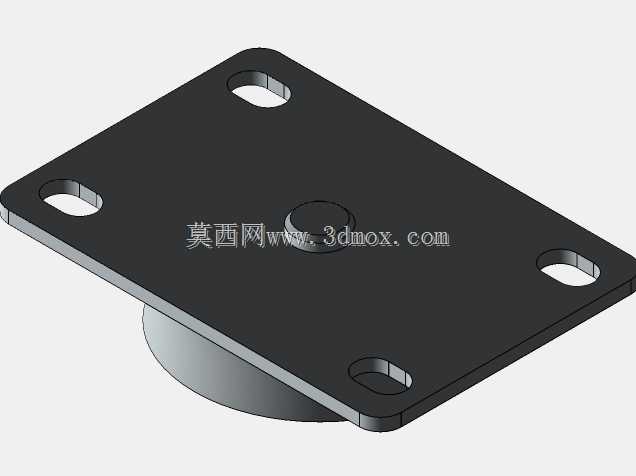

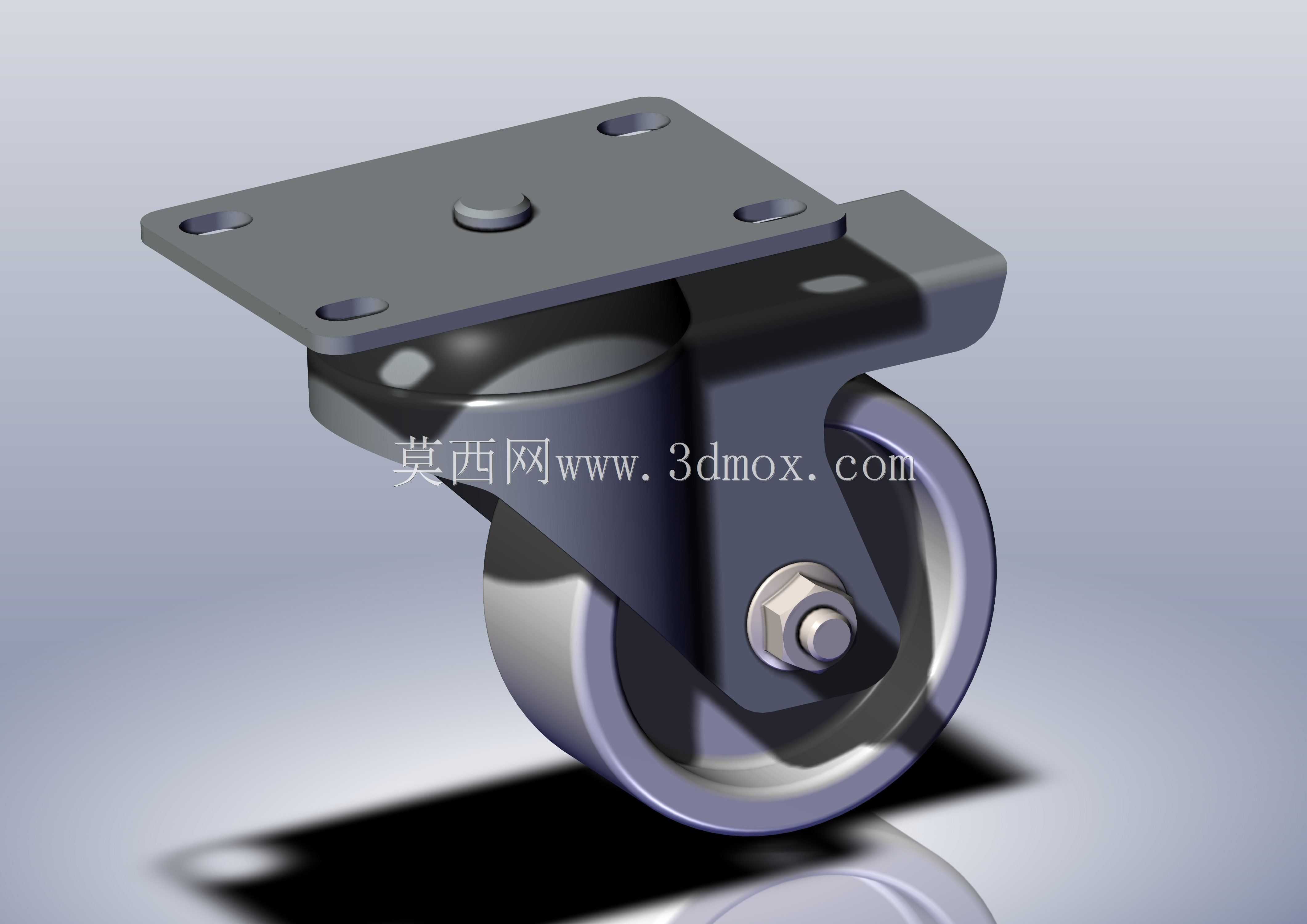

　　在车间周转工装、中型设备移位、仓储货架移动单元的实际选型场景里，脚轮作为直接接触地面的承载行走部件，其结构合理性直接决定了整套移动机构的使用顺畅度与服役寿命，这款3英寸规格的平板安装万向脚轮，就是针对中等载荷移动场景做的结构优化设计。先从安装边界说起，顶部的方形安装法兰做了四个沉头安装孔，孔位分布适配常规的设备底部安装梁间距，安装时不需要额外做转接板，直接用对应规格的螺栓穿过沉孔锁紧在设备底架上即可，沉孔设计可以让螺栓头完全没入法兰平面，不会突出法兰表面造成安装间隙，也避免螺栓头剐蹭周边管线或者操作人员。法兰和轮架之间采用了回转支承结构，区别于廉价脚轮的单铆钉铰接，这款的回转部位做了加大的接触承压面，转向时不会因为偏载出现卡滞，

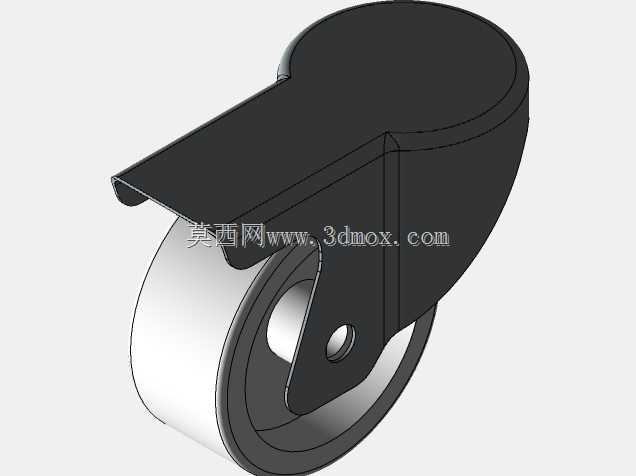

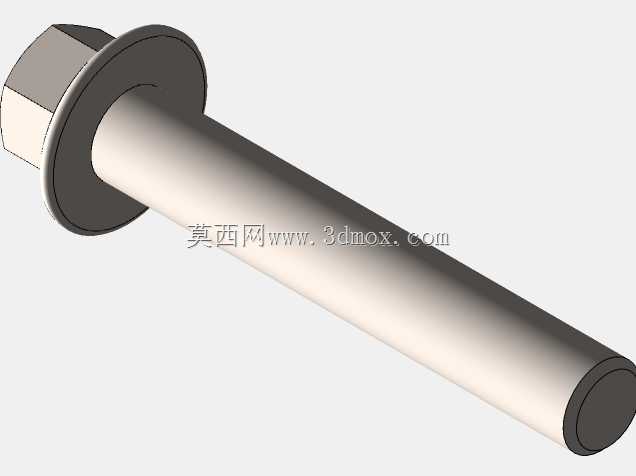

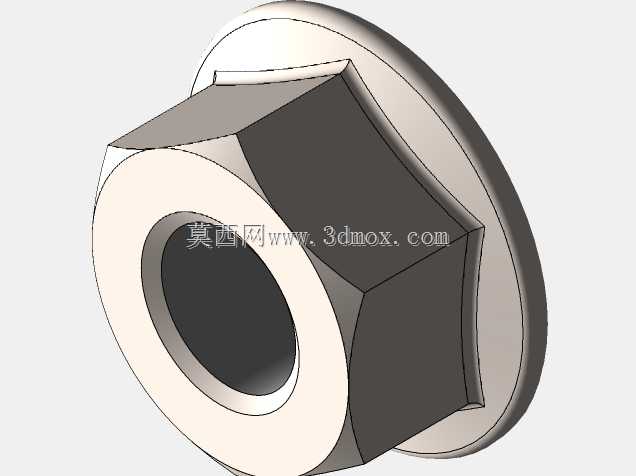

　　哪怕是设备重心偏移到单个脚轮上，转向动作依然能保持顺滑，不会出现转向咬死导致的设备推行跑偏。轮架部分采用了加厚的冲压折弯结构，两侧的支撑板对称包住滚轮的轮轴位置，轮轴和轮架之间做了过盈配合加防转卡簧，避免设备推行过程中轮轴窜动脱出，轮架上方和安装法兰连接的部位做了加强翻边，抵消重载转向时产生的扭转力矩，不会因为长期受交变扭转力出现轮架开裂的问题。滚轮部分采用了软硬复合的结构设计，内层是硬质承载轮芯，外层是高弹性的耐磨轮面，这种结构一方面保证了轮体本身的径向承载能力，不会在额定载荷下出现轮体压扁变形，另一方面软质轮面可以过滤地面微小的凹凸不平，推行时的震动不会直接传递到设备本体上，对地面的压强也更低，不会在环氧地坪、

　　实木地板这类易损伤地面留下压痕。轮体和轮轴之间内置了滚动轴承，相比普通的轴套结构，滚动摩擦的阻力更小，推行时不需要施加太大的推力，哪怕是满载状态下单人也能轻松推动设备，同时轴承的密封结构可以阻挡地面的灰尘、碎屑进入轴承滚道，延长轴承的维护周期。在实际应用场景中，这类脚轮通常四个为一组搭配使用，其中两个可以选配带刹车的结构，在设备需要固定位置时，踩下刹车踏板可以同时锁止滚轮转动和轮架转向，避免设备受外力出现意外滑移。设计过程中特意做了轮体和安装法兰的偏心距优化，偏心距的数值经过反复验算，既保证转向时的力矩足够小，转向轻便，又不会因为偏心距过大导致推行时轮架出现左右摆振，也就是行业里常说的“抖轮”问题，在平整地面推行时全程保持稳定，

　　速度较快时也不会出现轮体晃动的情况。从尺寸边界来看，这款脚轮的安装高度控制在合理范围内，不会因为脚轮高度过高导致设备整体重心抬升太多，降低设备移动时的侧翻风险，轮体的宽度做了加宽处理，相比同直径的窄轮，接地面积更大，单位面积的接地压力更小，在不太平整的水泥地面上也能顺利通过，不会因为地面有小的凸起或者凹槽出现卡滞。另外轮架的边缘都做了圆角钝化处理，没有尖锐的冲压毛边，安装和维护过程中不会划伤操作人员的手部，细节处理符合机械设备的安全设计规范。在做三维建模的时候，每个零件的配合公差都按照实际加工要求做了预留，比如轮轴和轴承内孔的配合、轴承和轮芯内孔的配合、回转部位的间隙配合，都参考了机械设计手册里的公差选型，模型导入到装配环境里可以直接做运动仿真，模拟转向、滚动的动作，也可以直接导出工程图用于生产加工，不需要再做额外的结构修正。针对不同的使用场景，这款脚轮的结构也具备拓展性，比如需要防静电的场景，可以把外层轮面换成防静电材质，需要更高耐腐蚀性的场景，可以把轮架和安装法兰做不锈钢材质的替换，核心的安装尺寸和连接结构不需要改动，就能适配不同的工况需求。
