卧式直联离心泵结构三维设计

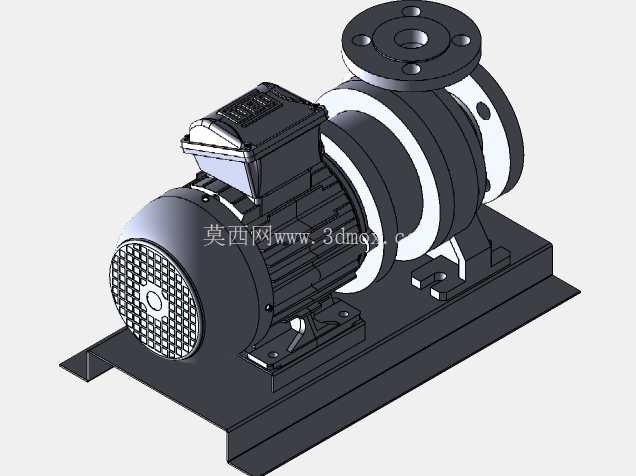

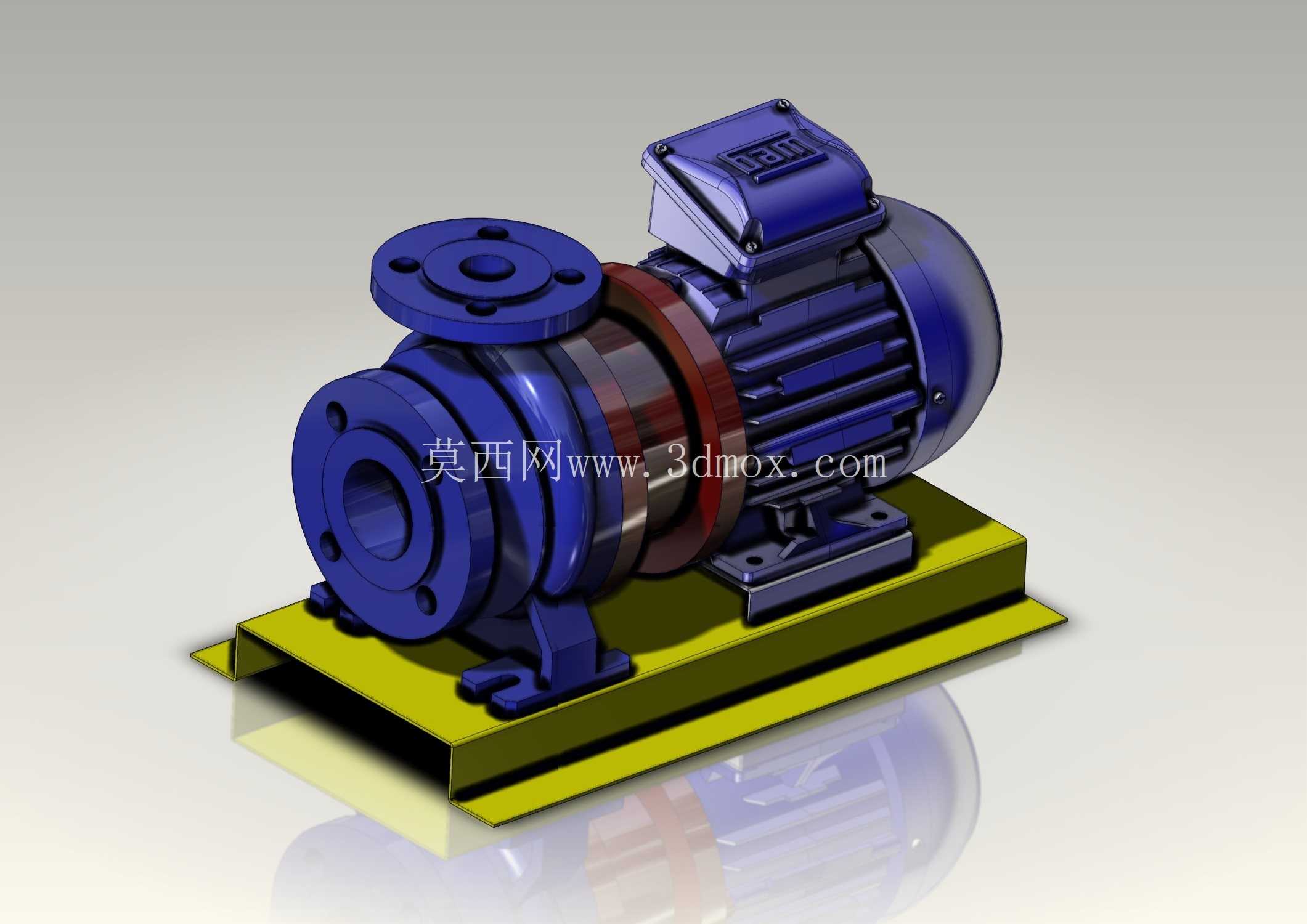

　　这款直联式离心泵的三维结构，完全按照现场常用的卧式安装工况做的细节还原，没有做多余的艺术化修饰，所有结构都对应实际加工装配的逻辑。先从安装边界说起，整机采用共用底座安装形式，底座为带折边的焊接钢结构，预留的四个地脚安装孔位完全匹配常规中小型离心泵的安装间距，进出口法兰均为标准圆形法兰结构，法兰端面的螺栓孔均匀分布，进出口通径一致，适配常规工业管路的对接尺寸，泵体与电机的同轴度通过直联支架的止口定位保证，不需要现场额外做同轴度校准，能大幅缩短现场安装的调试周期。

　　从应用场景来看，这类泵的适用面非常广，在化工生产环节可用来输送无固体颗粒的腐蚀性介质，在市政供水系统中可承担管网增压的职能，在冷却循环系统里可作为循环动力源输送冷却水或换热介质，在小型水处理设备中也可作为输送泵完成药剂或水体的输送，因为采用电机与泵体直联的结构，没有皮带传动或者联轴器外露的部件，整体结构紧凑，占用的安装空间比带联轴器的分体式离心泵小近三分之一，很适合安装在空间局促的设备夹层或者集成式供水机组内部。

　　结构设计上，泵体部分采用后开门式结构，检修时不需要拆卸进出口管路和电机，只需要拆开泵体与连接架的连接螺栓，就能将叶轮、机械密封等转子部件整体抽出，大幅降低后期维护的工作量。过流部件的流道采用等截面渐变设计，从叶轮入口到出口的流道过渡平滑，能减少介质在流道内的湍流损失，提升泵的运行效率。叶轮采用闭式叶轮结构，前后盖板的厚度均匀，叶片为后弯式设计，能在保证扬程的前提下降低轴功率消耗，叶轮与泵轴之间采用键连接加锁紧螺母的固定方式，能避免运行过程中叶轮松动产生振动。

　　密封结构采用集装式机械密封，不需要现场调整弹簧压缩量，安装时直接套装到泵轴上即可，密封端面的比压经过匹配设计，既能保证介质无泄漏，又能避免密封面过度磨损导致使用寿命缩短。连接架部分采用带散热筋的结构，运行过程中机械密封产生的热量可以通过连接架的散热筋快速散出，避免密封腔温度过高导致密封件老化失效。电机采用标准B3安装形式的三相异步电机，电机端盖与连接架直接通过止口定位，连接螺栓均匀分布，能保证电机轴与泵轴的同轴度控制在0.05mm以内，运行时的振动值满足ISO9906标准的B级要求。

　　底座的设计也充分考虑了现场工况，底座表面预留了集液槽结构，当机械密封出现微量泄漏时，泄漏的介质会汇集到集液槽内，不会直接流到安装地面污染现场环境，底座的地脚螺栓孔为长圆孔设计，允许安装时存在少量的位置偏差，降低现场基础施工的精度要求。整机的重心落在底座的几何中心附近，运行时的稳定性更好，不需要额外加装配重块就能保证运行过程中无明显晃动。

　　从建模细节来看，所有的螺栓、螺母、密封垫片等标准件都按照实际装配关系做了约束，没有出现干涉或者错位的情况，法兰的密封面、轴的配合面、止口定位面等关键配合尺寸都严格按照公差要求做了建模还原，在做虚拟装配验证的时候，可以直接用来检查装配干涉，也能导出工程图用于生产加工参考。对于做设备选型的工程师来说，这个模型可以直接导入到厂区的三维布局图中，用来核对安装空间、管路对接位置，避免现场安装时出现管路与设备干涉的问题；对于做泵结构设计的从业者来说，模型里的直联定位结构、密封腔设计、叶轮与泵体的间隙设置都有实际参考价值，能缩短同类产品的开发周期。
