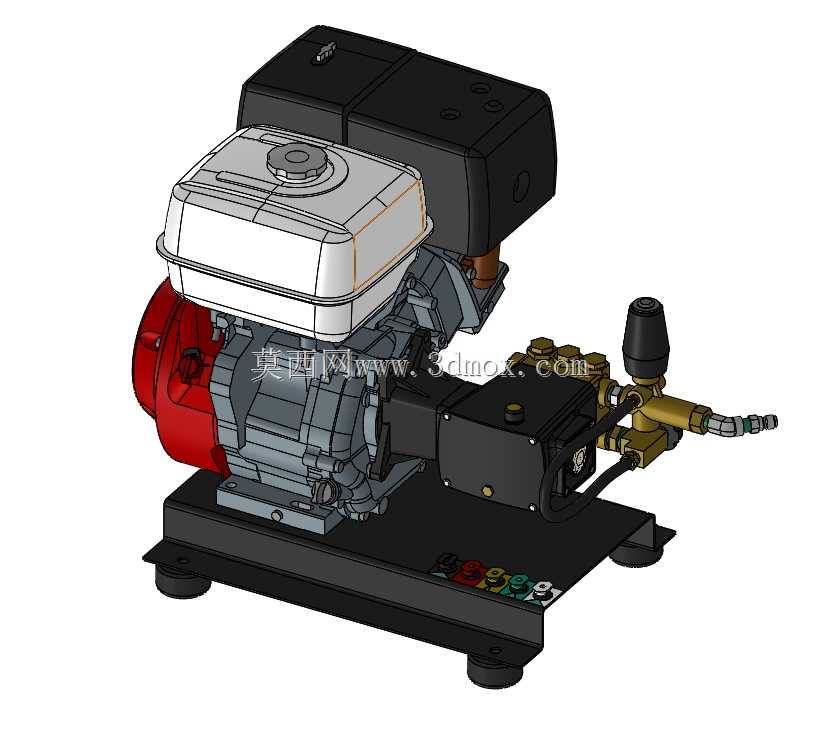

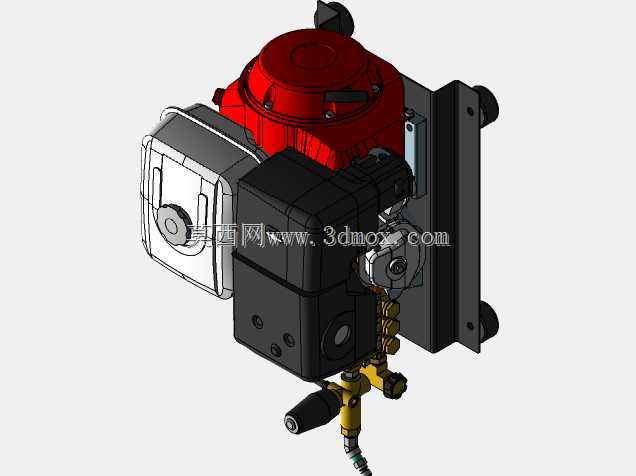

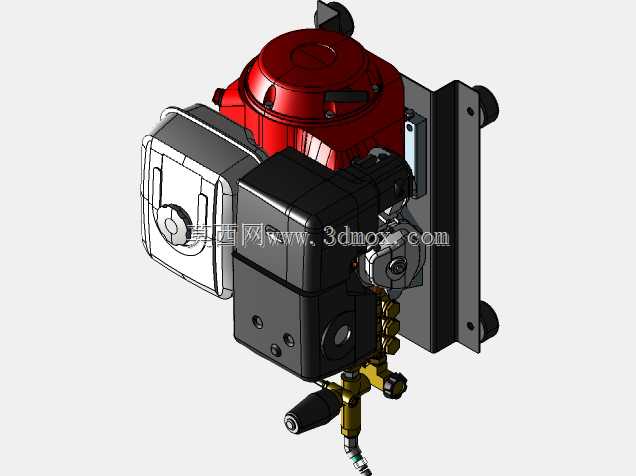

本田动力配套高压清洗泵组三维结构

　　这套集成动力单元的核心应用场景覆盖户外物业保洁、工程车辆冲洗、市政小广告清理、小型除锈除漆前处理等无外接市电的作业场景，整套机组将燃油动力输出端与高压柱塞泵做同轴直连设计，省去了中间皮带传动的张紧结构与功率损耗，在户外无固定供电的作业环境下，无需额外配置发电机即可独立完成高压水射流作业，适配不同长度的高压水管与扇形、柱形喷嘴，可根据作业污渍附着强度切换出水模式，柱形射流可冲除混凝土表面凝固灰浆、金属表面浮锈，扇形射流可完成大面积墙面、车辆表面的浮尘冲洗作业。从结构设计逻辑来看，整套机组的安装基准为底部冲压成型的钢制机架，机架底部配置四个橡胶减震脚垫，抵消发动机往复运动与柱塞泵往复做功产生的振动，

　　避免作业时机组移位或振动传递到外接管路。动力端采用单缸四冲程汽油机结构，油箱布置在发动机缸头上部位置，利用重力完成燃油供给，化油器与空滤器布置在发动机侧方，避免高压泵侧的水溅入进气系统造成熄火；高压泵端采用铜合金泵体，内置三个陶瓷柱塞做往复运动，泵头集成调压阀与出水快接接口，调压阀旁通回路直接连接进水端，当出水扳机关闭时，高压水可通过旁通回路低压循环，避免泵内压力持续升高损坏密封件。设计阶段需要重点校核动力输出轴与泵输入轴的同轴度，两者通过法兰联轴器直连，同轴度公差需控制在0.1mm以内，避免轴承受额外径向力造成早期磨损；发动机与泵体的安装脚都通过橡胶减震垫固定在底架上，抵消两者工作时的振动频率差，避免连接螺栓出现疲劳松动。

　　外形尺寸方面，整套机组的安装边界控制在长600mm、宽450mm、高480mm范围内，底架的安装孔位预留了通用脚轮安装位置，用户可根据需求加装脚轮做成移动推车式结构，也可直接固定在作业车辆的货箱内做车载清洗单元。进水端配置了内置过滤网，避免水中的大颗粒杂质进入泵体刮伤柱塞密封件，泵体的曲轴箱预留了机油观察窗与注油口，日常维护时可直接观察机油液位，无需拆解泵壳即可完成机油更换。发动机的排气侧布置在远离泵头与操作位的方向，避免高温排气烤坏高压水管或烫伤操作人员，启动拉绳的位置预留了足够的操作空间，操作人员站在机组侧方即可完成启动操作，无需探身到机组上方。油路系统的燃油开关布置在油箱下方靠近操作位的一侧，作业结束后可直接关闭燃油开关，

　　化油器内的剩余燃油燃尽后自动熄火，避免长期存放时燃油变质堵塞化油器油道。高压出水端的快接接口采用标准1/4英寸快插结构，兼容市面上主流的高压水枪、延长杆、旋转喷头等附件，调压旋钮的操作力控制在5N以内，操作人员带劳保手套也可轻松完成压力调节，调节范围可在1000PSI到4000PSI之间无级调整，匹配不同作业场景的压力需求。底架的冲压结构做了翻边处理，避免边缘锐边割伤操作人员，机架表面采用喷塑处理，可抵御户外作业时的水溅、轻度腐蚀，延长整机的户外使用寿命。建模过程中对所有运动部件做了干涉检查，发动机启动拉绳拉出时不会与泵体、调压阀发生碰撞，联轴器的护罩预留了散热间隙，避免长时间运转时联轴器温度过高。
