Zinga定制型长条式液位观测装置

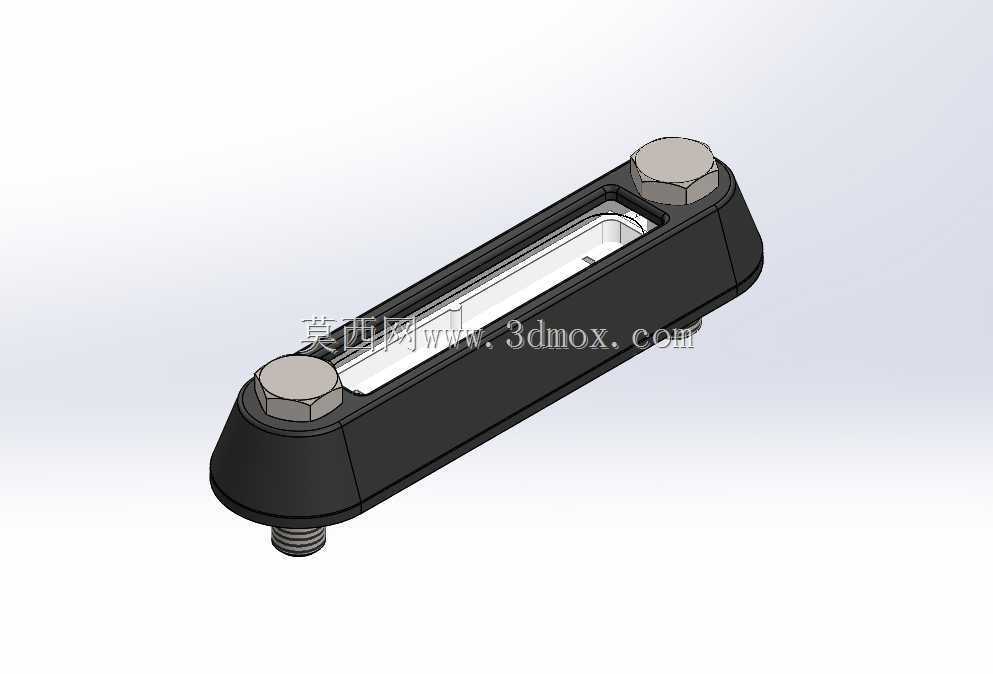

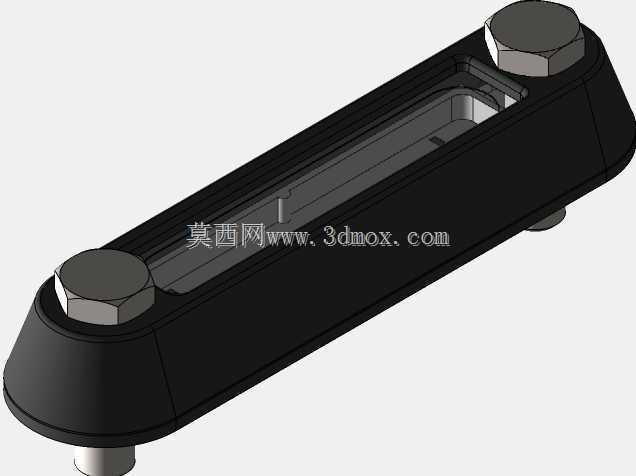

　　在液压站、润滑系统、储液罐体这类需要持续监控内部介质状态的工业场景里，液位观测部件是运维人员判断介质存量、排查跑冒滴漏问题的核心窗口，这款长条式液位观测装置的设计，完全围绕工业现场的实际安装与观测需求展开。从结构设计逻辑来看，主体采用长条形扁平壳体，壳体两端做圆弧过渡处理，没有尖锐棱角，既避免安装过程中划伤操作人员，也能减少设备运行时磕碰造成的壳体破损；观测窗口采用内嵌式安装结构，透明视窗与壳体之间做密封压合处理，可避免介质渗漏，同时视窗表面与壳体外表面基本齐平，不易积存油污、灰尘，日常擦拭维护十分便捷。两端的固定螺栓采用内六角沉头设计，安装后螺栓头部不会突出壳体表面，不会额外占用安装空间，也能避免外部构件剐蹭导致螺栓松动；

　　装置下端设置外螺纹连接接头，可直接对接储液腔体的预留螺纹接口，无需额外设计转接构件，大幅降低现场安装的适配成本。从安装边界来看，该装置整体长度适配常规中小型储液腔体的侧壁安装需求，安装时仅需在腔体侧壁开设对应尺寸的安装孔，将下端螺纹接头旋入紧固，再通过两端的固定螺栓完成二次锁紧即可，安装后整体突出腔体壁的厚度较小，不会与周边的管路、阀件产生干涉，适合在布局紧凑的液压动力单元、小型润滑油站、车载储液罐等场景使用。功能层面，该装置除了可直观观测腔体内的液位高度，透明视窗可直接观察介质的色泽、浑浊度变化，辅助判断介质是否出现变质、混入杂质等问题，配合壳体的耐油密封结构，可在常规矿物油、水基介质等工况下长期稳定工作，不会出现视窗雾化、

　　密封渗漏等问题。建模过程中，对壳体的圆弧过渡、密封槽的尺寸公差、螺纹接头的牙型精度都做了还原，固定螺栓的头部尺寸、视窗的嵌合间隙都按照实际工业件的装配公差做了匹配，可直接用于设备的装配干涉校验、运维培训演示、备件测绘参考等场景。在实际选型应用中，这类长条式液位计相比玻璃管式液位计抗冲击性能更强，不会因为外部磕碰出现玻璃碎裂导致介质泄漏的问题，相比磁翻板液位计结构更简单、成本更低，适合对观测精度要求不高、需要直观快速判断液位区间的通用工业储液场景，安装时需注意视窗朝向操作人员的常规巡检方向，避免被周边管路遮挡观测视线，同时安装面需保证平整，避免紧固时壳体受力不均出现密封失效问题。
