微型车床配套研磨刀架结构设计

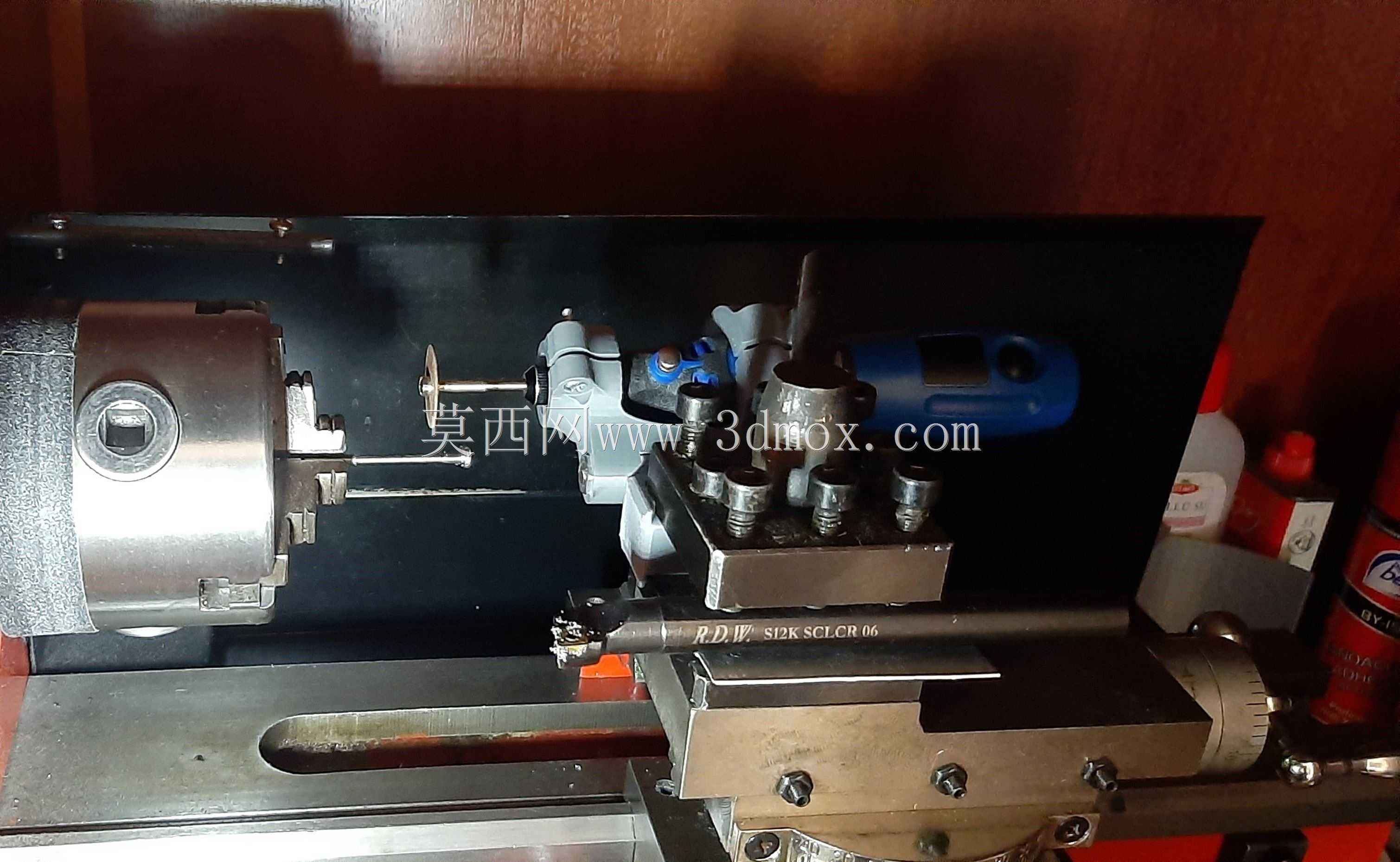

　　在小型零件精密加工场景里，微型车床的功能拓展一直是一线加工从业者关注的重点，这款研磨刀架就是为了填补微型车床原有刀位无法稳定搭载旋转研磨工具的空白而设计的。日常做小尺寸轴类零件的端面修磨、外圆微量抛磨、小刀具刃口修整这类工序时，以往要么手持电磨操作精度难控，要么需要额外购置小型磨床占用工位，这款刀架直接通过底部的安装基准面适配CA6140这类常规微型车床的刀架安装位，不需要对车床原有结构做打孔、焊接类的破坏性改装，松开原有刀架的压紧螺栓就能完成对位装夹，装夹后整体的安装高度经过测算，刚好让研磨头的旋转中心与车床主轴中心保持等高，不会出现研磨时的偏磨、让刀问题。

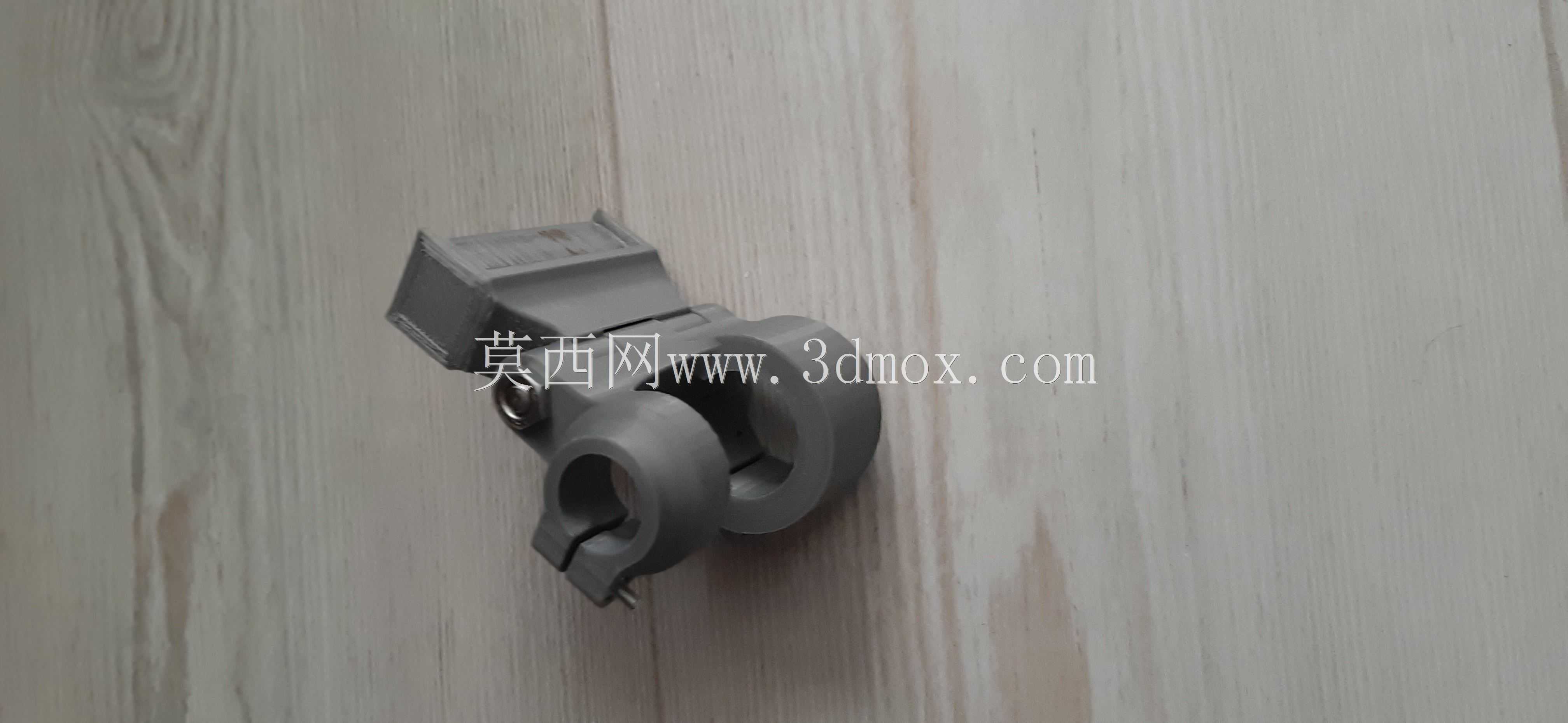

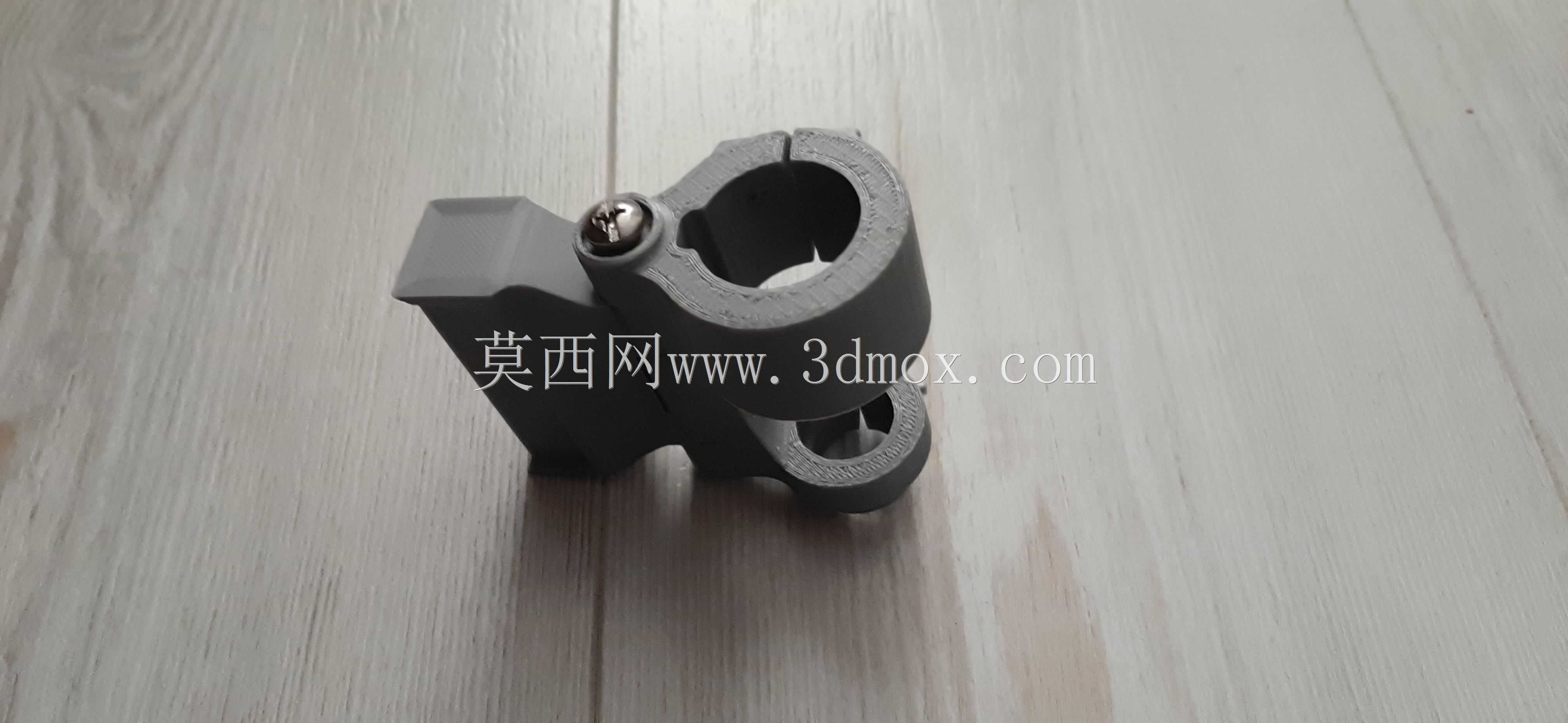

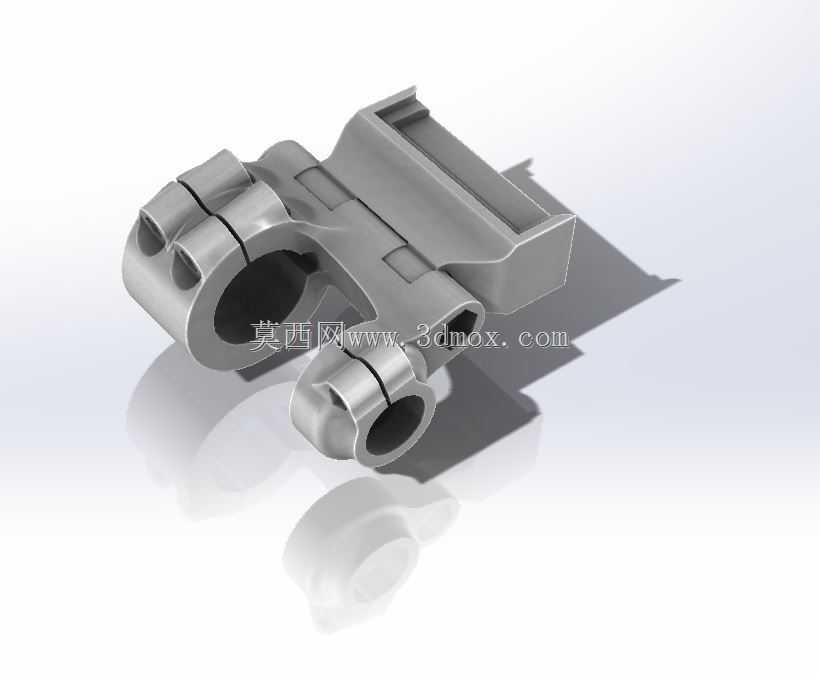

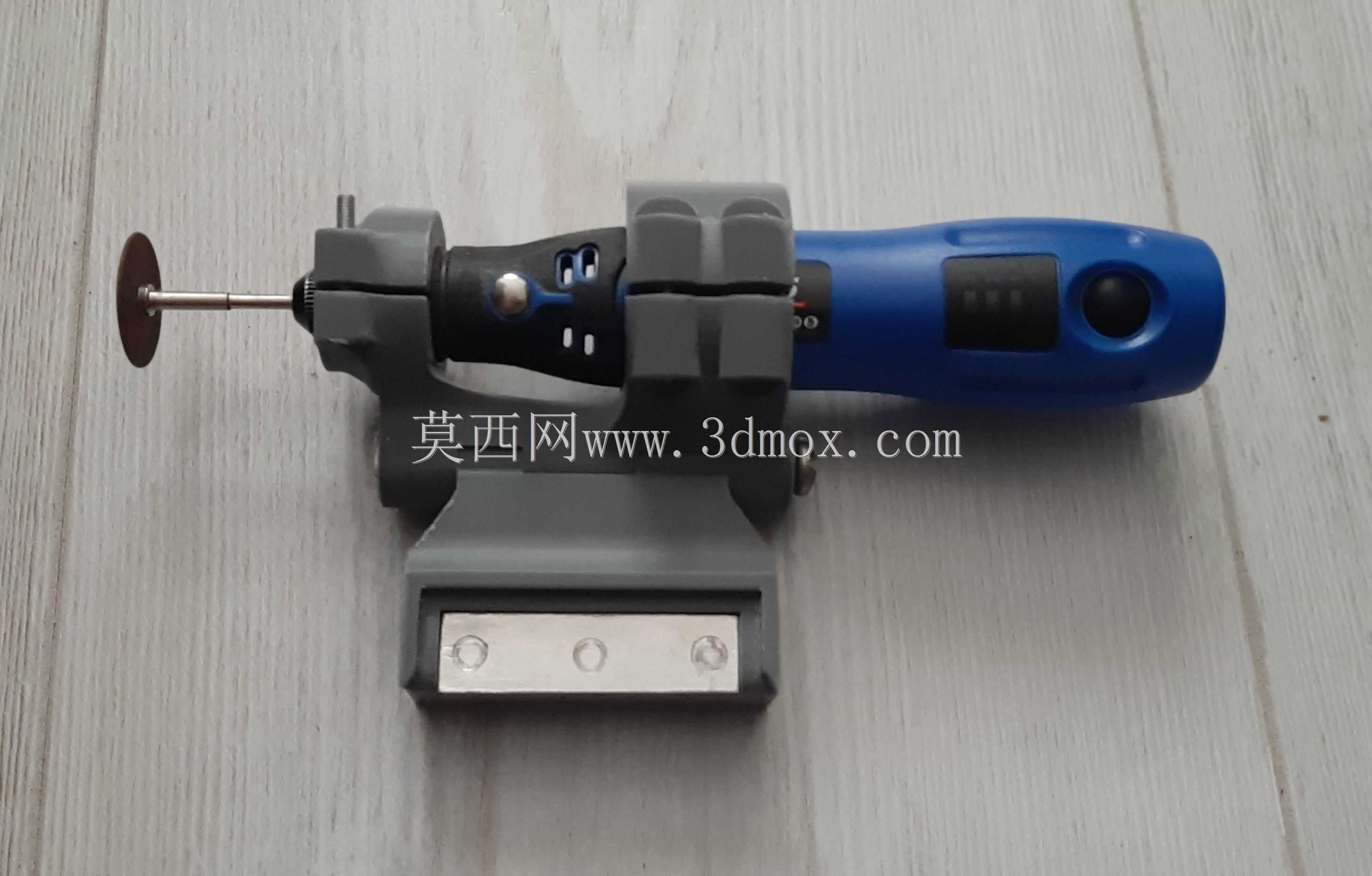

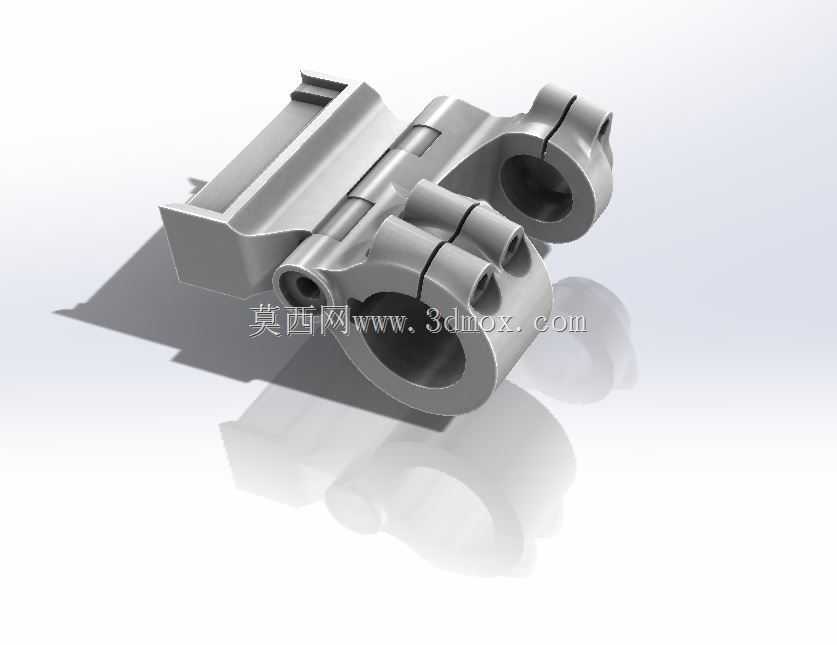

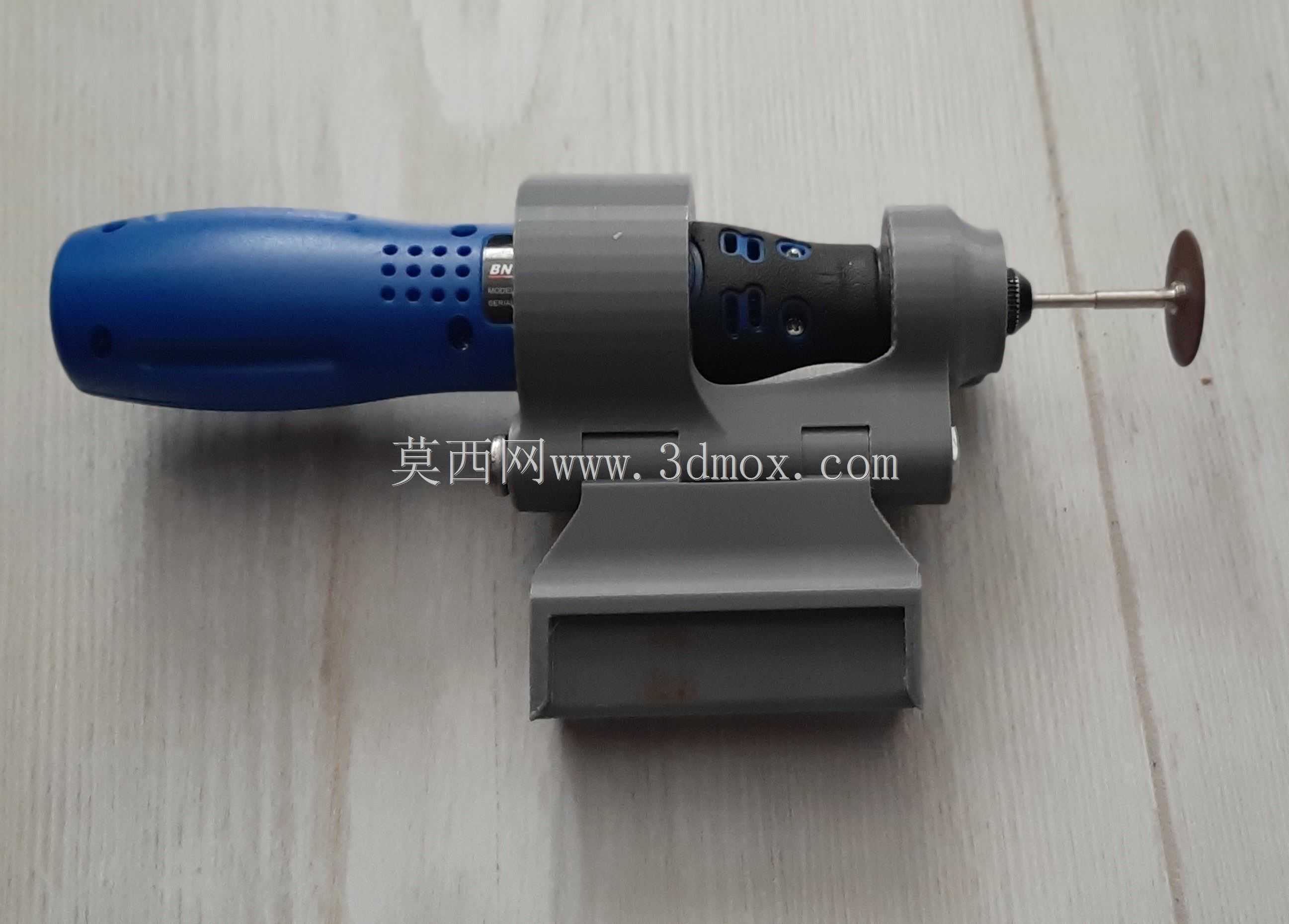

　　从功能特性来看，这款刀架采用分体式夹装结构，夹持部分做了双V型定位槽设计，能够适配市面上绝大多数握柄直径在40mm到55mm区间的直柄电磨、吊磨主机，夹装时通过两侧的锁紧螺栓施加均匀的夹紧力，不会因为夹装力不均导致电磨外壳变形，也能避免高速研磨时主机出现抖动、位移的问题。前端的研磨头伸出长度预留了足够的操作空间，既可以安装树脂切割片做小尺寸零件的切断加工，也能更换砂轮磨头做内孔、外圆的研磨，还能换装羊毛抛光头做零件表面的镜面处理，单套刀架就能覆盖微型车床加工后序的修磨、抛光多道工序需求。

　　设计过程中重点考虑了实际加工的受力情况，刀架主体采用一体式的铸铁结构做加强筋设计，底座部分的厚度做了加厚处理，研磨作业时产生的径向振动能够通过厚实的底座直接传递到车床中托板上，不会出现悬臂结构带来的振颤问题，研磨后的零件表面粗糙度能稳定控制在Ra1.6以内。夹装位置的前后调节行程预留了30mm的调整空间，操作人员可以根据研磨轮的磨损量实时调整伸出长度，不需要反复拆装主机就能补偿磨耗，调整到位后通过侧面的锁紧销就能固定位置，操作起来比普通的刀座更便捷。

　　安装边界方面，这款刀架的底座安装孔位完全匹配CA6140微型车床的刀架T型槽间距，两个压紧螺栓的中心距为72mm，装夹后整体在车床横向的占用宽度不超过120mm，不会和车床的尾座、卡盘产生运动干涉，哪怕是把刀架移动到靠近主轴卡盘的极限位置，刀架前端的研磨头也不会碰到卡盘的三爪结构。纵向方向上，刀架安装后距离中托板表面的高度为85mm，研磨头的中心高度与车床主轴中心的高度差控制在0.02mm以内，不需要额外加装垫片调整高度，装夹后找正时间比自制的简易磨架节省80%以上。

　　实际车间使用场景里，这类研磨刀架特别适合小型维修车间、模型加工工坊、教学实训场景使用，做小型零件的去毛刺、刃口修整、尺寸微量修正的时候，不需要把零件从车床上拆下来二次装夹，直接在原装夹状态下就能完成研磨工序，避免了二次装夹带来的同轴度误差。比如加工小型销轴类零件的时候，车削完成后直接换上研磨头修磨轴端的倒角，或者修整外圆的让刀痕迹，整个过程不需要重新找正零件，加工效率能提升40%以上。夹装结构的设计也考虑了日常维护的需求，所有锁紧部件都采用标准件，长期使用出现磨损后直接更换同规格的螺栓就能恢复精度，不需要整体更换刀架，后期维护成本很低。
