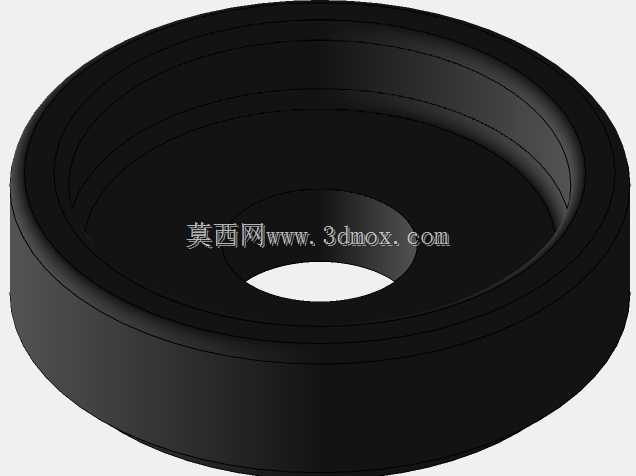

CA6140车床配套真空装夹工装结构

　　在普通车床的薄壁件、易变形工件加工场景里，常规三爪卡盘、四爪单动卡盘的装夹方式很容易因为夹紧力集中，导致工件产生装夹变形，最终加工后的尺寸精度、形位公差达不到工艺要求，尤其是加工铝合金薄板、非金属薄壁壳体、铜质薄片类零件时，装夹变形的问题会直接造成零件报废，这时候真空吸附式的装夹夹具就成了解决这类加工痛点的核心工装。这套适配CA6140车床的真空夹具，整体安装基准完全匹配CA6140主轴的法兰连接尺寸，安装时可以直接通过过渡盘与车床主轴端定位止口配合，不需要额外改装车床的主轴结构，安装边界控制在主轴端面外伸220mm范围内，最大回转直径不超过380mm，完全适配CA6140车床的最大加工回转直径参数，不会出现加工过程中夹具与床身、

　　刀架发生运动干涉的问题。从功能特性来看，这套夹具的吸附工作面做了分区式的密封槽设计，不同尺寸的工件可以通过更换不同的密封胶条，匹配对应的吸附区域，不需要整体更换夹具本体，小到直径50mm的圆形薄片，大到长宽250mm以内的异形薄板，都可以通过调整密封区域实现稳定吸附，吸附腔的真空通路做了内置式的回转密封结构，在主轴带动夹具高速旋转的时候，真空通路不会发生泄漏，真空度可以稳定维持在-0.08MPa以上，足够提供可靠的装夹夹持力，应对钢件、有色金属件的半精车、精车加工的切削力完全足够，不会出现工件飞脱的风险。设计思路上，这套夹具优先考虑了装夹力的均匀分布，整个吸附工作面的平面度控制在0.01mm以内，保证工件装夹后整个贴合面受力均匀，不会出现局部应力集中，从根源上降低薄壁件的装夹变形；夹具本体采用45号钢调质处理后整体加工成型，吸附工作面做了表面淬火处理，硬度达到HRC45-50，长期使用不会因为工件装夹摩擦、切屑刮擦出现工作面凹陷，延长工装的使用寿命；真空接口设置在夹具的尾端中心位置，与回转式真空接头连接，外接车间集中真空源或者独立的小型真空泵都可以正常使用，不需要额外配置专用的真空发生装置，适配车间现有生产条件的灵活性很强。实际使用过程中，这套夹具可以大幅降低薄壁件的装夹找正时间，常规卡盘装夹薄壁异形件往往需要十几分钟的找正时间，采用这套真空夹具时，只要将工件贴合到吸附工作面，开启真空阀就可以完成装夹，找正时间可以压缩到1分钟以内，

　　对于小批量多品种的薄壁件加工来说，生产效率提升非常明显。另外夹具的侧面设置了定位挡边，对于有边定位要求的工件，可以直接靠紧挡边完成定位，不需要额外打表找正定位基准，进一步压缩辅助加工时间。密封槽的深度设计为2mm，适配直径3mm的丁腈橡胶密封胶条，胶条磨损后可以快速更换，维护成本很低，日常使用只需要定期清理吸附工作面的切屑、切削液残留，避免切屑堵塞真空吸气孔就可以维持稳定工作，吸气孔的直径设计为5mm，每个吸附分区都设置了3-4个吸气孔，避免单个孔堵塞后整个分区吸附失效。考虑到车床加工时会有切削液喷淋，夹具的真空通路做了防切削液倒灌的结构设计，在真空回路中设置了集液腔，即使有少量切削液被吸入真空通路，也会先汇集到集液腔中，

　　不会进入外接的真空管路或者真空泵，日常维护时只需要定期打开集液腔的排液塞排出积液即可，不需要拆解整个夹具。这套夹具的结构设计没有采用复杂的异形结构，所有的加工面都是常规的车、铣、钻工序可以完成的，加工制造难度低，一般的工厂机加工车间都可以完成自制，后期如果需要适配其他型号的车床，只需要更换连接主轴的过渡盘部分，夹具的主体吸附部分可以通用，具备很好的适配拓展性。在加工薄铜片、铝制密封垫片、亚克力透明件这类容易被夹伤、夹变形的工件时，这套真空夹具的优势会更加明显，不会在工件表面留下夹痕，加工完成后的工件平面度可以稳定控制在0.02mm以内，完全满足精密零件的加工要求，不需要后续额外的校平工序，减少了后续工序的工作量。
