低水头径流式微型水力发电装置结构设计

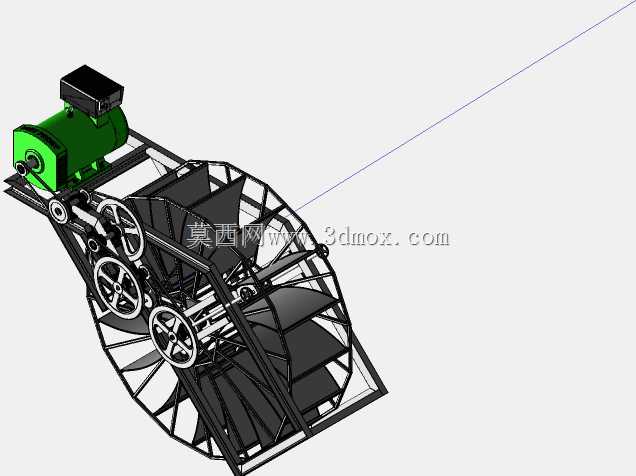

　　这套微型水力发电装置主要面向山区零散村落、偏远散户聚居点、小型农林生产基地的离网供电场景，适配自然河道、灌溉渠系的低水头径流条件，无需修建高坝大库，依托现有渠系或河道的自然落差即可完成安装部署，解决电网覆盖盲区的基础供电需求，可满足照明、小型农用电动工具、生活小功率电器的用电需要。装置核心的能量转换部件采用下冲式水轮结构，轮体直接布置在过流通道内，水流冲击轮叶后直接驱动轮体转动，省去了复杂的引水压力管道结构，大幅降低土建施工量与安装成本，轮叶采用曲面冲压成型结构，曲面弧度经过流场匹配设计，可最大化承接水流的冲击动能，减少水流绕流损失，提升能量转换效率。水轮输出的动力通过链传动机构传递至发电单元，传动系统采用多级链轮减速结构，

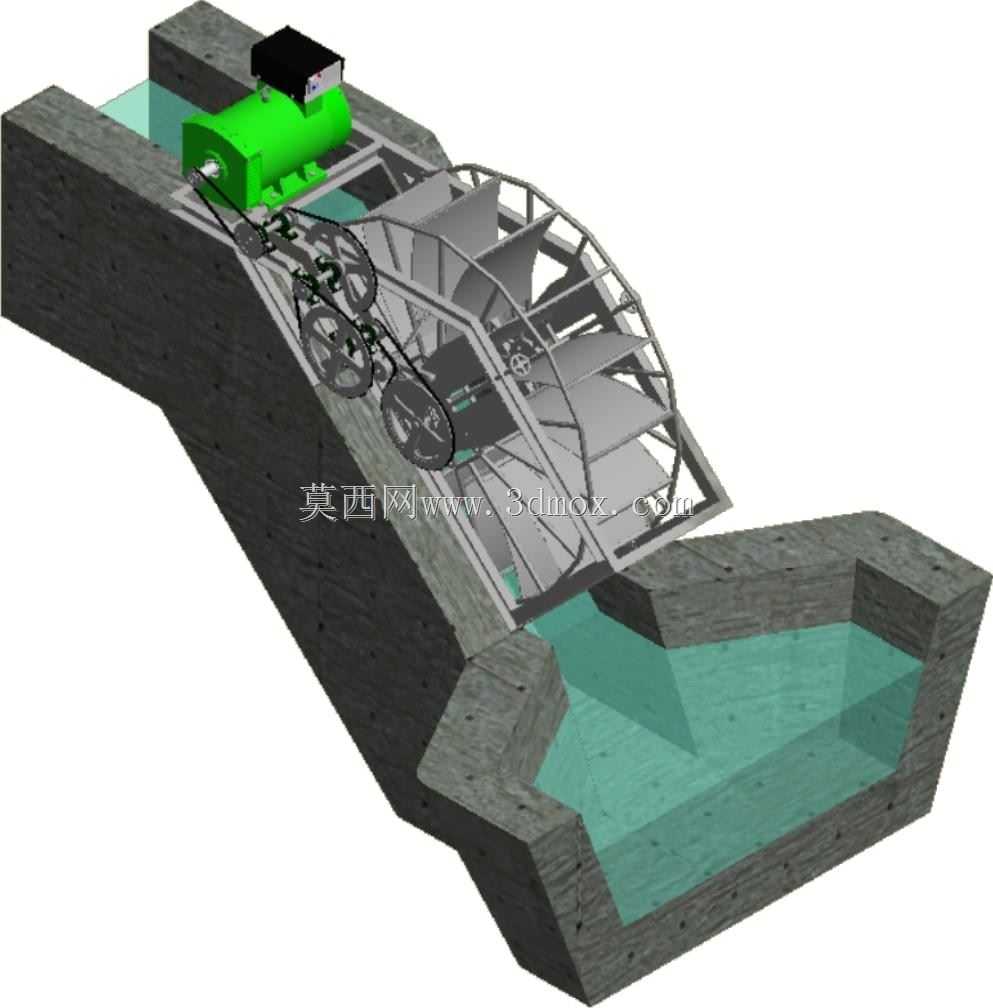

　　可将水轮的低转速大扭矩输出转换为发电机所需的高转速输入，传动链采用标准滚子链结构，维护更换便捷，张紧机构集成在传动支架上，可在长期运行出现链节磨损伸长后快速调整张紧度，避免跳齿、传动失效问题。发电单元采用卧式布置的永磁同步发电机，安装在混凝土结构的上部平台，位置高于汛期最高水位，避免洪水浸泡导致的绝缘失效问题，发电机输出端预留整流稳压模块的安装空间，可直接输出稳定的低压直流电，配套储能电池即可实现连续供电。整套装置的支撑结构采用现浇混凝土成型，过流通道采用折线型收缩设计，进水段逐步收窄过流断面提升水流流速，出水段逐步扩散降低流速减少尾水冲刷，混凝土结构同时承担水轮支座、传动支架、发电机安装平台的承载功能，无需额外搭建金属安装机架，

　　结构整体性强，抗水流冲击、抗地质沉降能力优异。安装边界方面，装置适配的水头范围在1米至3米之间，过流通道宽度可根据实际渠系宽度调整，单套装置的安装长度不超过6米，上部平台宽度不超过2米，安装时仅需对现有渠系做局部修整，将混凝土结构嵌入渠堤即可完成固定，无需大面积开挖破坏原有渠系结构。设计过程中充分考虑乡村场景的维护便利性，所有运动部件均采用标准件，水轮轮轴采用不锈钢材质，轴承座采用带密封的外球面轴承，可适应潮湿多泥沙的运行环境，日常维护仅需定期清理缠绕在轮叶上的杂草、漂浮物，定期对传动链加注润滑脂即可，无需专业运维团队值守，适配偏远地区的运维能力。水轮的轮辐采用型钢焊接结构，整体刚度充足，可承受水流夹带的小型碎石冲击，

　　不会出现轮体变形问题，过流面的混凝土做了抹面处理，降低水流沿程阻力，同时避免泥沙磨损混凝土表面。不同于常规大中型水力发电设备的复杂结构，这套装置完全针对微型离网场景做了简化设计，去掉了复杂的调速、励磁系统，依靠水流的自然流速匹配发电转速，结构简单可靠，制造成本低廉，非常适合小容量的分散式供电需求，也可作为小型水文监测站点、野外管护点位的自备电源使用，安装部署灵活，对生态环境的影响极小，不会阻断河道的鱼类洄游通道，也不会造成河道水位的大幅抬升，属于环境友好型的小型清洁能源利用设备。
