集装箱式2100kVA柴油发电机组结构设计

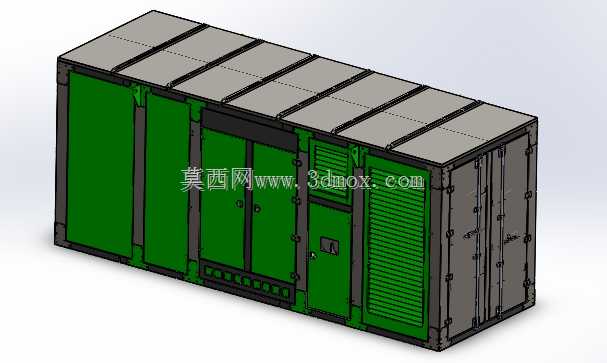

　　这款静音箱式大功率柴油发电机组，主要面向对供电可靠性、噪声控制有严苛要求的应用场景，比如数据中心后备供电、大型工矿企业厂区应急保电、偏远基建项目独立供电、大型商业综合体备用电源等场景，能够在市电中断后快速启动，为负载提供稳定的三相交流电力输出，避免断电造成的生产停滞、数据丢失、设备停运等损失。从结构设计来看，整体采用标准集装箱式集成外壳，这种设计首先解决了大功率机组户外安装的防护问题，外壳采用加厚冷轧钢板拼接成型，表面做多层防腐喷涂处理，能够适应户外高温、高湿、盐雾、多粉尘等复杂工况，不需要额外搭建专用机房，大幅降低现场安装的土建成本与施工周期。箱体侧面设置多组检修门，分别对应发动机检修位、发电机检修位、控制系统操作位、

　　滤清器更换位，日常运维时不需要整体拆解箱体，仅需打开对应位置的检修门即可完成滤芯更换、液位检查、线路检测、故障排查等常规操作，有效降低后期运维的工作量。箱体进风侧设计有大尺寸通风格栅，格栅内侧配套消音导流结构，既能够保证发动机运行时的充足进气量，满足大马力柴油机的进气需求，同时可以通过格栅内部的吸音棉、折流风道结构阻隔噪声向外传递，排风侧则采用轴流风机强制排风结构，配合排风消音腔，将机组运行产生的热量及时排出箱体内部，避免箱内温度过高影响发动机、发电机以及电控元件的运行稳定性。箱体顶部采用瓦楞式加强结构，提升整体的抗形变能力，能够承受户外积雪、积尘以及常规吊装的受力需求，顶部预留标准吊点位置，方便设备整体吊装转运，适配工地转场、

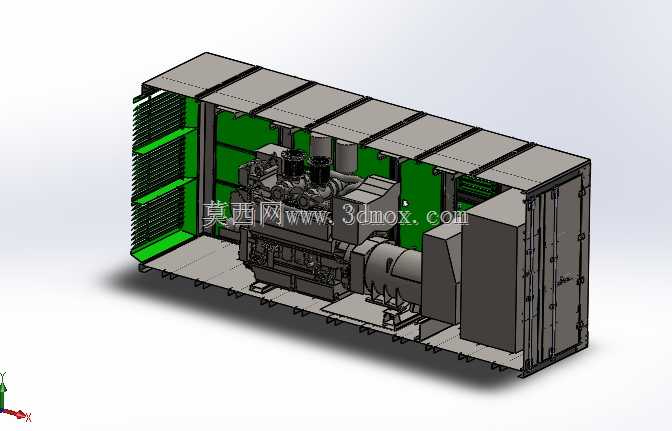

　　设备搬迁等运输需求。箱体底部设置一体化公共底座，底座内部集成燃油箱、减震垫安装位，发动机与发电机通过高强度螺栓固定在公共底座的减震组件上，能够有效吸收机组运行时产生的振动，避免振动传递到箱体外部以及安装基础，降低振动带来的噪声与结构疲劳问题。从安装边界来看，该类机组整体尺寸适配标准集装箱的运输规范，能够直接通过平板车进行公路运输，现场安装时仅需要平整硬化的混凝土基础，预留好进排风的通风空间、排烟管道的接驳位置、电缆出线的走线通道即可完成部署，不需要额外做复杂的基础预埋。机组内部的动力单元可适配多款主流柴油发动机，不同动力配置的机组在接口尺寸、安装点位上做了统一适配，结构设计时预留了足够的改装空间，能够根据用户需求加装低温预热装置、

　　双电源切换柜、远程监控模块、并联运行柜等附加组件，满足不同场景的定制化使用需求。箱体的密封结构做了专项优化，检修门与箱体接触面加装耐老化橡胶密封条，能够阻挡雨水、粉尘进入箱体内部，防护等级满足户外使用的要求，即使在暴雨、扬尘天气下也能够稳定运行。排烟口位置预留标准法兰接口，现场安装时可直接接驳外接排烟管道，将废气导出到远离人员活动的区域，同时排烟管道可配套二级消音器，进一步降低排气噪声，满足城区、工业园区等对噪声管控有要求的区域使用标准。在结构细节设计上，箱体内部所有线缆都采用走线槽规整排布，强电与弱电线路分开布设，避免电磁干扰影响控制系统的信号稳定性，箱体内部设置有应急照明、检修电源插座，方便运维人员在箱体内进行检修作业。燃油箱设置有液位观察位、排污口、加油口，日常检查燃油液位不需要打开箱体，在外部即可观察剩余油量，加油口设置在箱体侧面，位置符合常规加油作业的操作高度，不需要登高即可完成加油操作。
