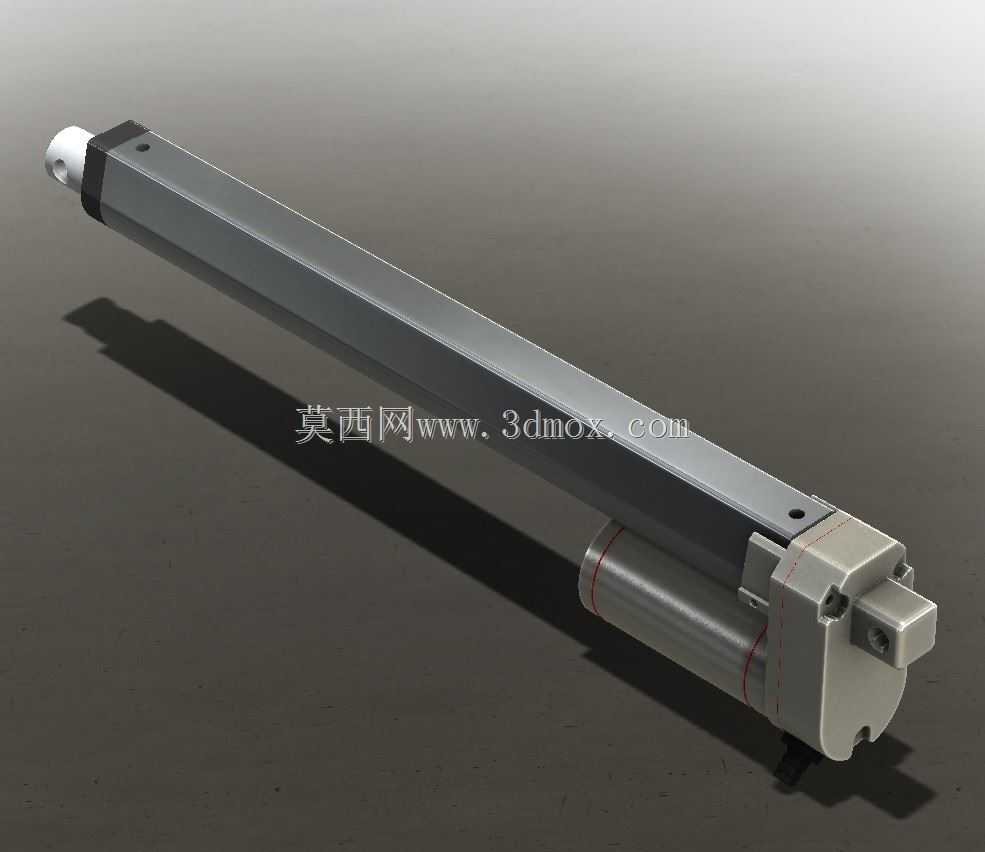

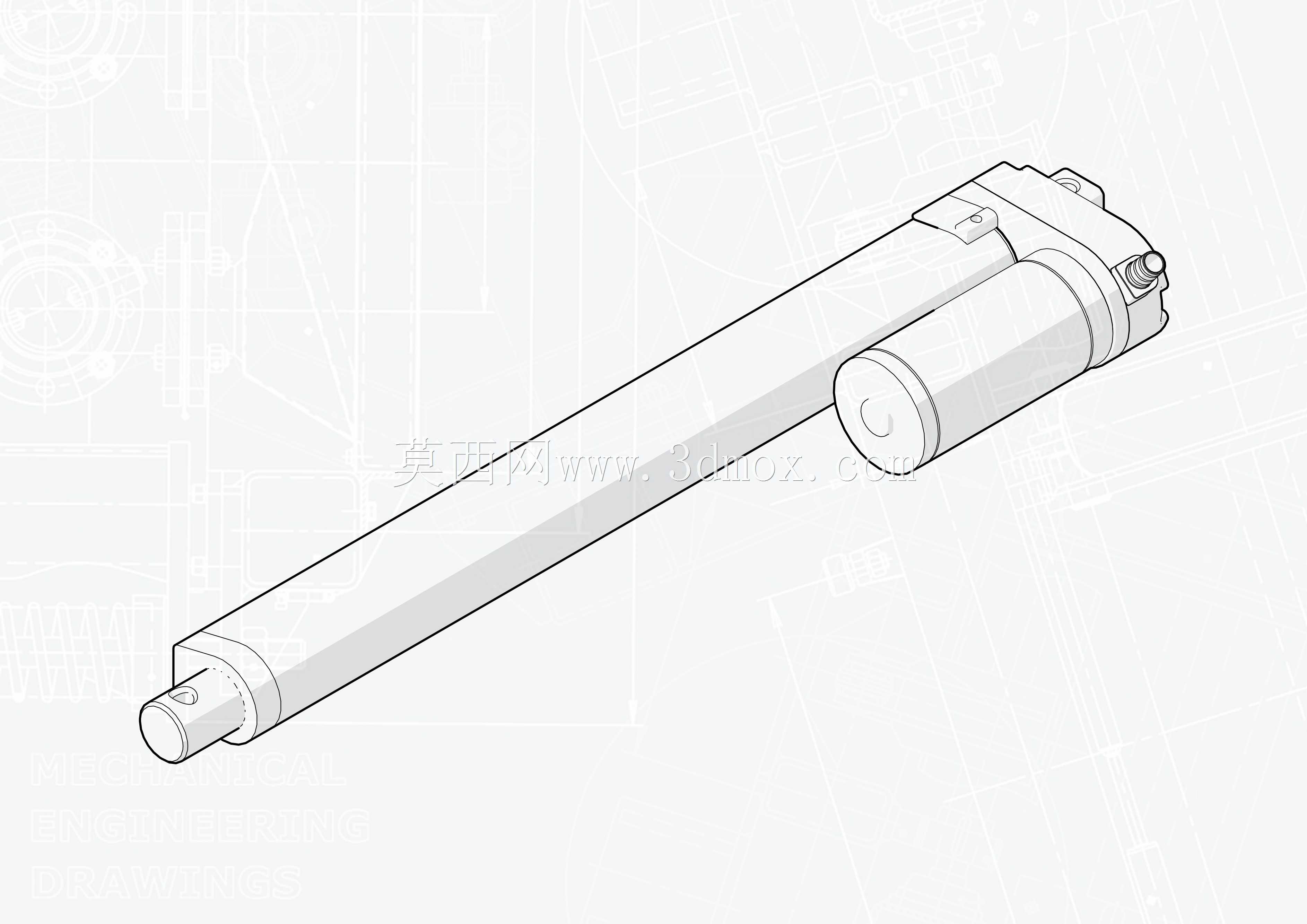

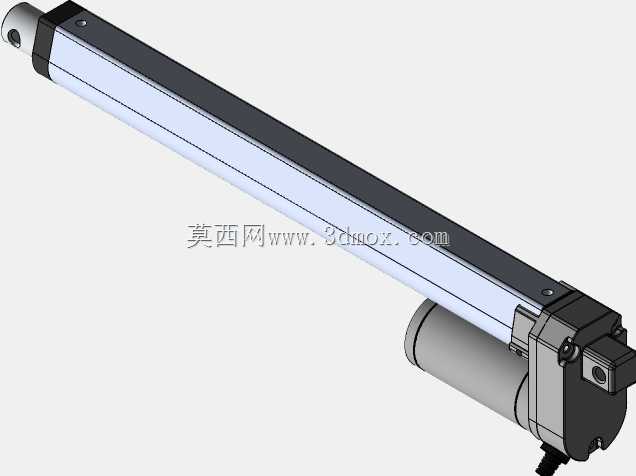

ECO-250型250mm行程电动线性执行机构

　　在中小型自动化设备的直线往复驱动场景里，这类250mm行程的线性执行机构一直是替代气缸、液压缸的高适配选项，尤其在没有气源布设、不允许液压油泄漏的工况下，自带动力单元的一体式电动执行器能省去外围配套件的安装成本，从户外光伏板追日角度调节、小型农机具的工位切换，到智能家居的升降机构、医疗护理设备的姿态调整，再到工业流水线的挡料、推料工位，都能看到同结构产品的应用。这款ECO-250执行器采用驱动电机与缸体平行侧置的布局，区别于电机同轴后置的结构，侧装布局能有效压缩整体轴向安装长度，在安装空间轴向尺寸受限的设备里，这种布局的适配性更强，电机输出端通过内置的减速齿轮组将高转速低扭矩的动力转化为低转速大推力的直线输出，

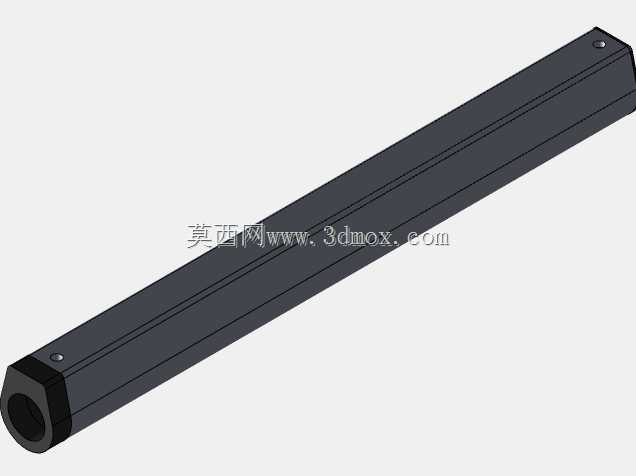

　　缸筒内部采用梯形丝杠或者滚珠丝杠作为传动副，将旋转运动转化为推杆的直线往复动作，推杆伸出端的铰接孔设计，允许执行器在驱动过程中存在小角度的摆动，补偿安装面的平行度误差，避免运动过程中出现卡滞、别劲的问题。从安装边界来看，这类侧置电机的线性执行器，安装尺寸需要同时考量缸体的径向直径、侧装电机的外凸尺寸，以及推杆完全收回时的两端铰接点中心距，还有250mm额定行程对应的伸出后总长度，在做设备结构布局的时候，不能只预留缸体本身的安装空间，还要给电机侧部留出足够的散热间隙，同时要核算推杆完全伸出时的悬臂长度，避免侧向负载过大导致推杆弯曲、丝杠磨损加剧。设计这类执行器的三维模型时，首先要明确运动副的约束关系：缸筒作为固定件，

　　侧装的电机外壳与缸筒采用刚性连接，内部的减速齿轮组按照传动比依次做旋转约束，丝杠与减速输出端同轴固定，推杆与丝杠之间通过螺旋副配合，同时推杆与缸筒内壁之间添加滑动约束，限制推杆的旋转自由度，保证推杆只做轴向直线运动，两端的铰接孔要保留标准的安装间隙，还原实际装配时的铰接状态。从功能特性上看，这款执行器的额定行程严格控制在250mm，两端内置机械限位结构，当推杆运行到行程极限位置时，会触发内部的限位块切断电机供电，避免电机堵转烧毁，外壳采用铝合金挤压成型的缸筒搭配工程塑料或者金属端盖，防护等级能满足一般户外工况的防尘防水要求，不需要额外加装防护罩。在做设备选型匹配的时候，除了确认行程长度，还要重点核算实际负载的大小、运行速度要求，

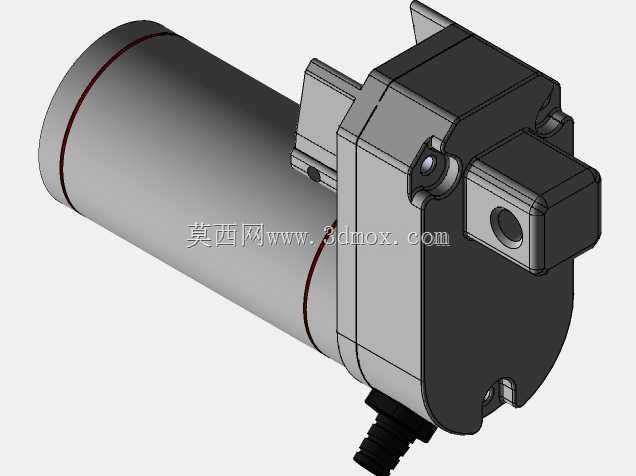

　　以及工作占空比，这类小型电动线性执行器通常不支持长时间连续运行，过高的工作频率会导致电机过热，触发过热保护停机，另外安装方式上，两端的铰接点要尽量保证在同一运动平面内，避免出现侧向弯矩，很多现场使用中出现的推杆过早磨损、卡滞问题，大多是安装时两端铰接点不同心，导致推杆长期承受侧向力导致的。建模过程中还要注意细节结构的还原：电机尾部的接线端口位置、缸筒上的安装固定槽、推杆伸出端的销轴安装孔尺寸、端盖处的防尘密封圈结构，这些细节直接影响后续做设备整体装配时的干涉检查，比如接线端口如果建模位置偏差，后续布线时就会出现线缆与周边结构件干涉的问题，固定槽的尺寸如果和实际产品不符，安装支架的设计就会出现无法装配的问题。不同于气动推杆需要配套电磁阀、气源处理件，液压推杆需要配套液压站、油路管线，这种一体式电动线性执行器只需要接通对应电压的直流电源，通过正反转控制就能实现推杆的伸出与收回，外围控制电路非常简单，对于没有流体动力配套的小型设备、移动式设备来说，这种驱动方案的集成难度最低，后期维护也只需要定期检查推杆表面的清洁度，避免灰尘、杂物附着在推杆表面被带入缸筒内部加速密封件磨损即可。在做结构设计校核的时候，还要重点关注推杆完全伸出状态下的压杆稳定性，250mm行程的推杆在完全伸出时，悬臂长度较长，如果负载超过额定推力，很容易出现推杆失稳弯曲的问题，所以在选型时通常要预留至少30%的推力余量，避免极端工况下的结构损坏。
