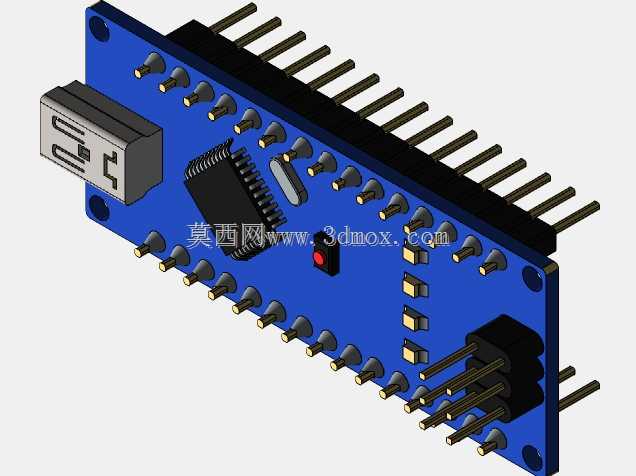

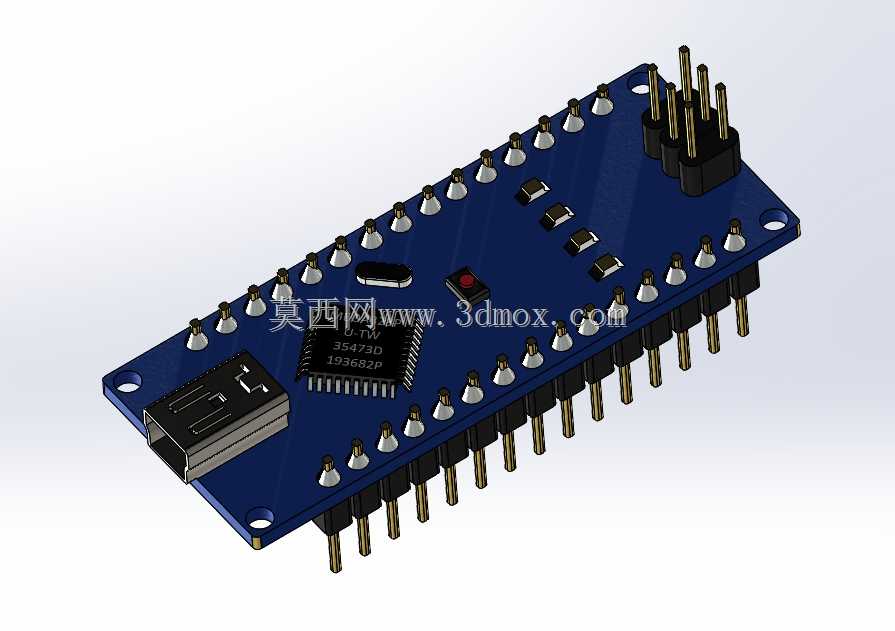

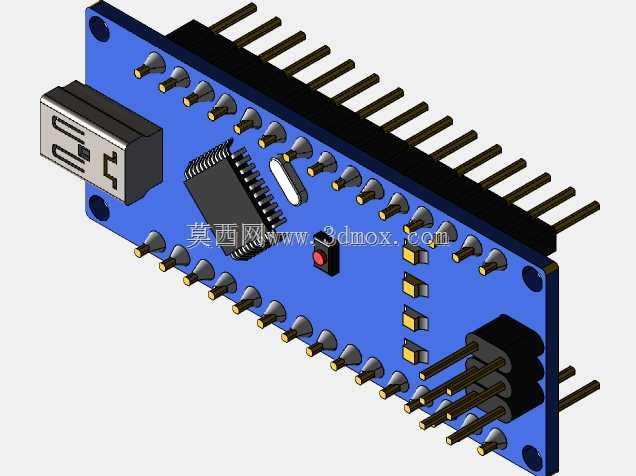

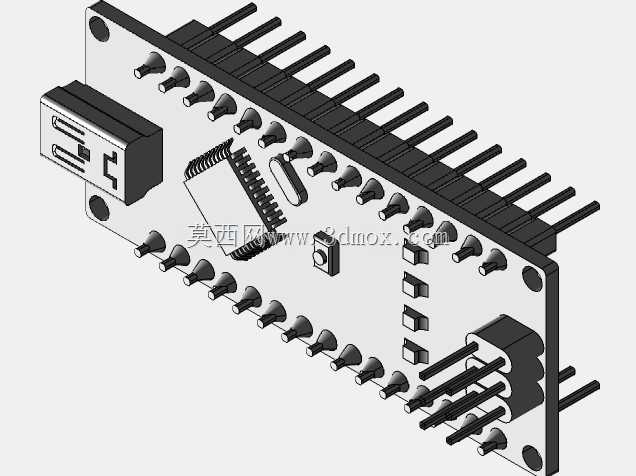

ArduinoNano开源控制板精细三维结构

　　做嵌入式开发配套的机械结构设计时，最头疼的就是控制板的安装匹配问题，很多开源硬件的三维模型要么尺寸偏差大，要么省略了接插件、USB接口这类关键结构，导致设计完的安装座、外壳要么装不上，要么接插件位置对不准，反复打样调整浪费不少时间。这款Arduino Nano的三维建模完全按照实物的实际装配尺寸还原，从PCB板的外形轮廓、四个安装孔的位置与孔径，到Mini USB接口的突出高度、两侧排针的引脚间距与伸出长度，甚至板载复位按键的凸起高度、芯片的封装外形都做了精准复刻，完全可以直接导入到设备装配体中做干涉检查，不用再拿着实物反复测量核对尺寸。

　　在小型自动化设备的控制单元搭建场景里，Arduino Nano凭借小巧的体积和足够的IO资源，常被用作小型执行机构的核心控制板，比如桌面级小型送料机构、教学用演示设备、小型传感器采集节点这类场景，都会用到这款控制板。做这类设备的结构设计时，需要提前预留控制板的安装空间，还要考虑USB接口的插拔空间、排针接线后的走线空间，以及安装柱的高度是否会让板底焊点和设备金属底板接触造成短路。这个模型把板上所有元器件的实际高度都做了还原，排针的焊盘突出部分、USB接口的金属外壳厚度都没有省略，在装配环境里可以直接测量板底到安装面的安全距离，也能模拟接线后排针上方的走线空间，避免后期装配时出现线束挤压、接口被结构件挡住的问题。

　　从建模的细节处理来看，这款模型没有做过度的简化，PCB板上的丝印标识虽然没有完全还原文字，但板载元器件的布局和实物完全一致，复位按键的位置、电源指示灯的位置、主芯片的摆放方向都和实物对齐，做外壳设计时可以直接参考这些位置预留按键开孔、指示灯透光孔的位置，不用再对照实物图片反复核对位置。两侧排针的引脚数量和排列顺序完全匹配实物标准封装，每一根排针的直径、长度都按照常用的直插排针尺寸建模，在做接线端子的配套结构时，可以直接参考排针的位置设计压线端子的固定结构，避免接线后排针受力变形。

　　安装边界方面，模型严格按照Arduino Nano的标准外形尺寸构建，板长45mm、板宽18mm的核心尺寸完全准确，四个安装孔的中心距分别为40mm和13mm，孔径适配M2的安装螺丝，安装孔到板边的距离也和实物一致，设计安装柱时可以直接对齐孔位，不用再调整坐标。USB接口从板边向外突出的长度为8mm，接口下方的空间预留也做了还原，设计外壳的USB开口时，可以直接参考模型的接口轮廓做开孔，保证插拔数据线时不会被外壳挡住。排针从PCB板上表面伸出的高度为10mm，下表面焊脚伸出长度为2.5mm，这个尺寸细节非常关键，很多模型会忽略下表面的焊脚长度，导致设计的安装槽深度不够，装配时板被焊脚顶起，出现安装不平的问题。

　　在实际的项目应用里，这类精准的控制板模型可以大幅缩短结构设计的周期，比如做小型教学实验台的设计时，需要把多块Arduino Nano集成到台架上，每块板对应一个实验模块，用这个模型可以直接在装配环境里排布多块控制板的位置，预留好每块板的接线空间和散热空间，提前规划走线槽的位置，避免后期装配时出现线束交叉、接口干涉的问题。另外在做定制化外壳设计时，模型上的按键、接口位置都可以直接作为开孔的参考基准，不用反复打印样件测试开孔位置，减少打样迭代的次数。对于做嵌入式设备结构设计的工程师来说，这类精准还原接插件和安装尺寸的电子模块模型，比只做了板型轮廓的简化模型实用性强很多，能直接用到实际的项目设计中，减少大量的实物测量和模型修正工作。
