波音737-800民用客机外观结构数模

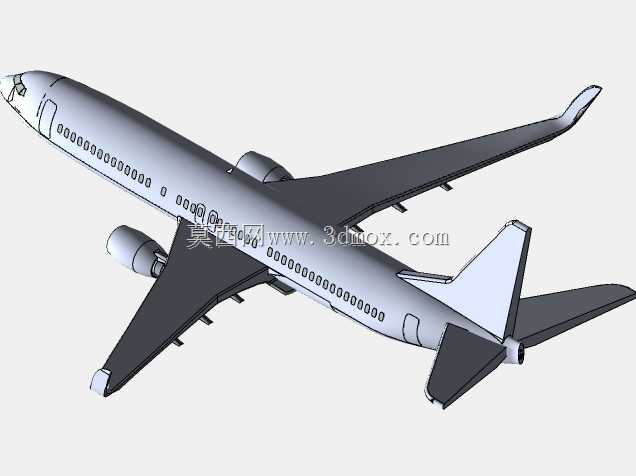

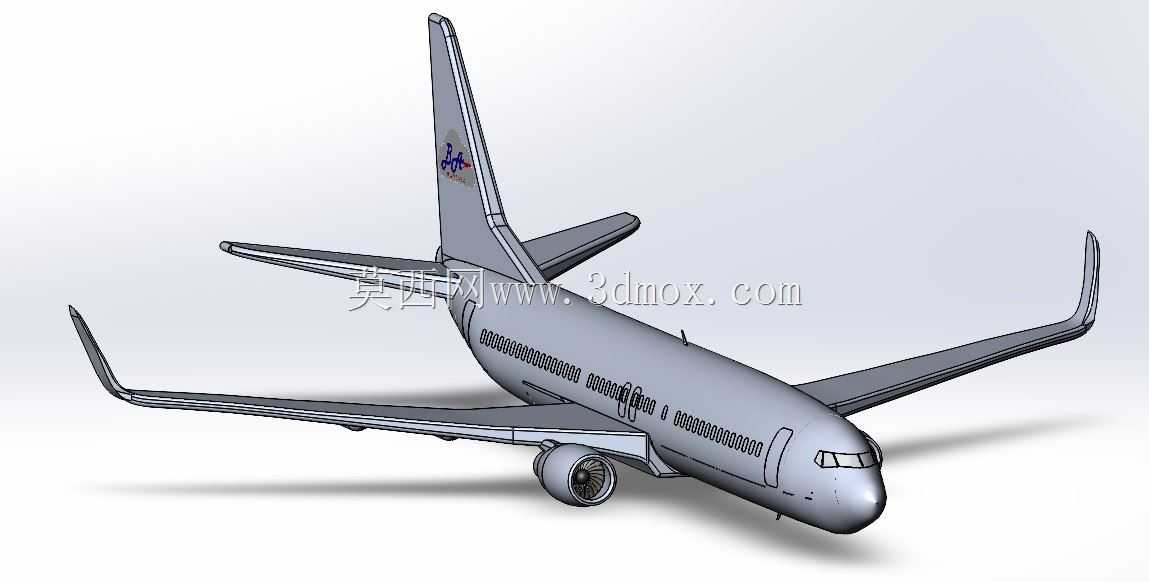

　　该数模还原了单通道窄体民用干线客机的整体外观构型，对应民航市场中保有量极高的中短程客运机型，日常主要执飞国内干线、区域国际航线的旅客运输任务，也可经过改装承担货运、公务专机、航空测绘等衍生作业场景。建模过程中优先梳理了民航客机的总体气动布局逻辑，采用下单翼、翼下吊挂双发动机、常规尾翼的成熟布局，机身段采用等直圆筒形增压舱主体加头尾收缩曲面的组合形式，匹配真实机型的截面轮廓变化，机头部位预留了驾驶舱风挡的曲面安装位，风挡的倾斜角度、分块布局贴合实际机型的视野设计要求，能够为驾驶舱结构布局、航电设备安装位置的推演提供外形参考。机翼部分采用后掠翼设计，建模时还原了机翼的上反角、安装角以及翼型的基础扭转特征，机翼前缘缝翼、

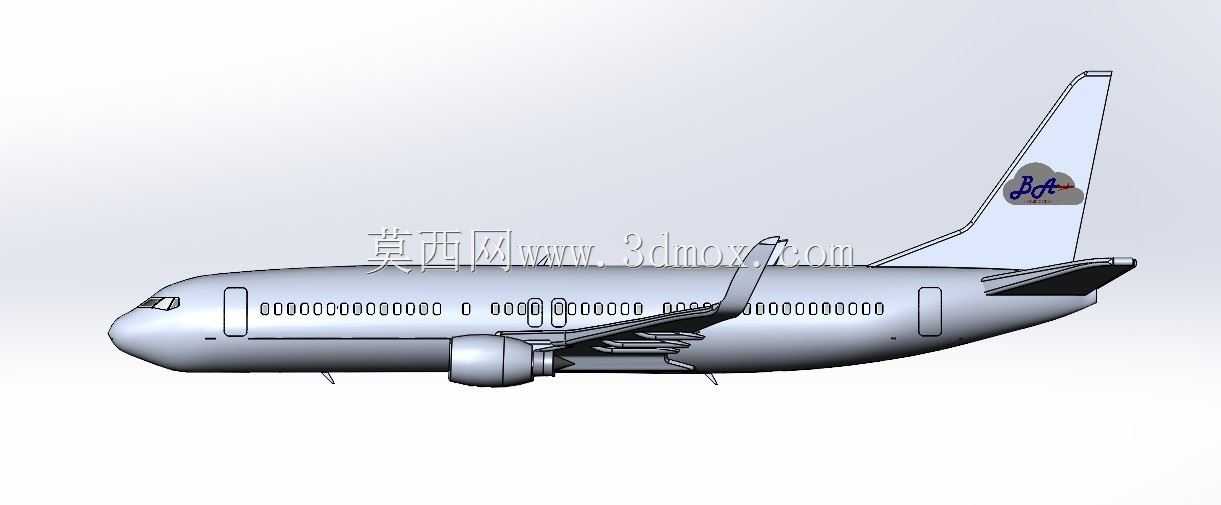

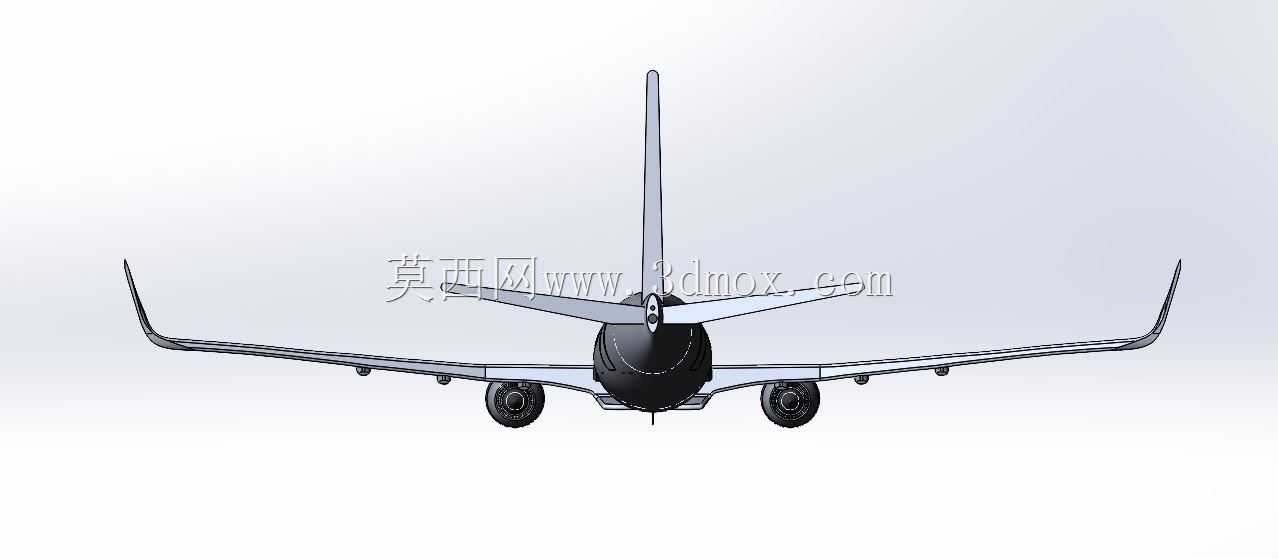

　　后缘襟翼的外形分缝位置做了对应刻画，翼尖的小翼结构也按照真实机型的构型做了还原，能够直观呈现机翼增升装置的布置边界，为机翼内部燃油箱布置、起落架舱位预留、翼下发动机吊挂点的位置确认提供外形基准。尾翼部分包含垂直安定面、水平安定面以及对应的操纵舵面分块，垂尾上的标识安装位做了平整化处理，水平尾翼的安装位置、后掠角度匹配整机的气动配平需求，尾椎部位的APU辅助动力装置舱段外形也做了对应还原，能够为尾段结构强度校核、尾翼操纵机构的布置空间推演提供参考。机身侧面的客舱舷窗、前后登机门、勤务门、应急出口的位置排布均按照真实机型的客舱布局做了对应刻画，舷窗的间距、舱门的尺寸轮廓符合单通道客机的客舱布置逻辑，机身下部的货舱舱门位置也做了预留，

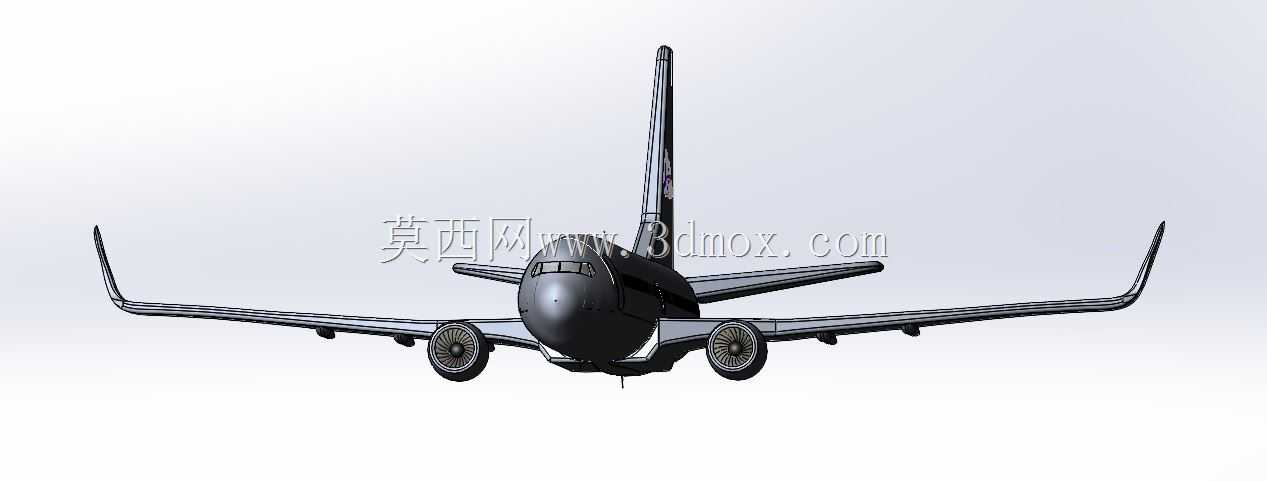

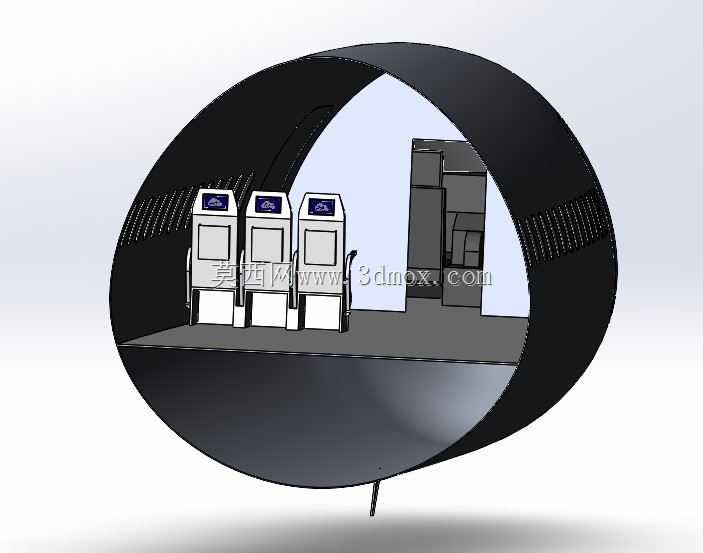

　　能够为客舱内饰布局、货舱装载空间核算、机身长桁与框位的排布提供外形参考。发动机短舱采用翼下吊挂式安装，短舱的进气道、风扇罩、尾喷口的外形轮廓做了简化还原，吊挂与机翼的连接位置做了结构过渡处理，能够直观呈现发动机与机翼的安装干涉边界，为发动机安装节设计、短舱气动修形提供基础参考。起落架部分采用前三点式布局，前起落架位于机头下方，主起落架位于机翼根部与机身的连接区域，起落架的收放舱轮廓做了对应刻画，能够为起落架收放机构的运动路径校核、轮胎与舱门的干涉检查提供外形基准。需要注意的是该数模为近似外形参考模型，未按照严格的1:1比例做参数化驱动，建模过程中因大尺寸曲面的运算负载问题，对部分细小结构如天线、静压口、灯光组件做了简化省略，

　　内部的框梁结构、管路线缆、系统附件均未做深入建模，整体可用于民航类教学演示、航空类场景搭建、客机总体布局方案的初期概念推演，也可作为航空类科普内容的三维展示素材，若用于工程级别的详细设计，还需要补充完整的气动参数、结构强度参数、系统接口参数，对各部件的尺寸公差、安装间隙做进一步的校核修正。
