L-39信天翁飞机VS-1BRI弹射座椅

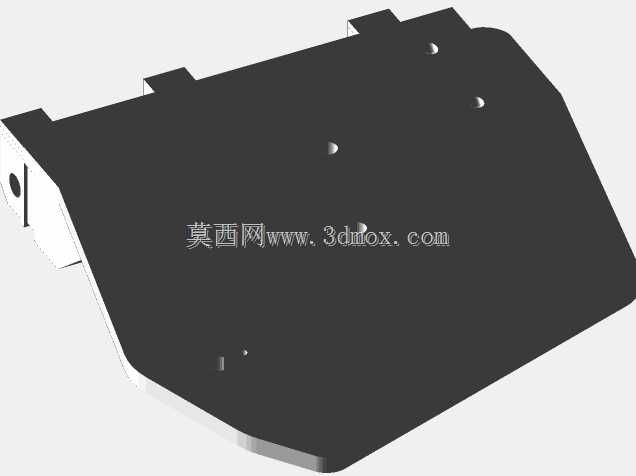

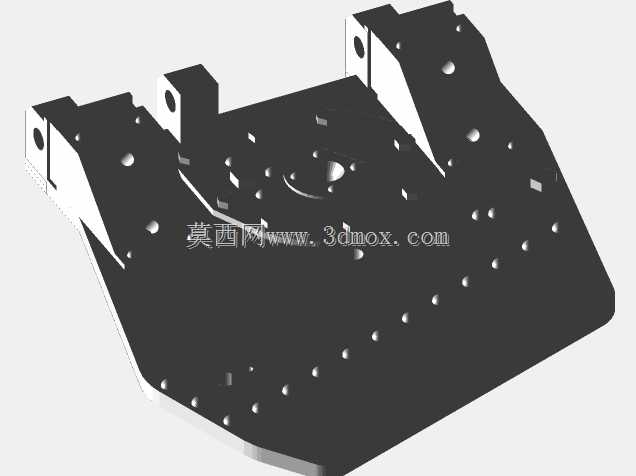

　　这款适配L-39信天翁喷气式飞机的弹射座椅，核心应用场景为轻型喷气教练机及同型改装战机的乘员应急逃生系统，日常承担飞行过程中乘员的承载、姿态约束功能，在战机出现失控、结构失效、空中险情等极端工况下，可通过弹射动力机构将乘员快速带离故障机体，为后续开伞着陆提供安全初始条件，是喷气式战机乘员生命保障系统的核心组成部分。从设计思路来看，该座椅采用1:3.5的缩比适配逻辑，针对缩比后原机驾驶舱空间收窄的问题，对座椅整体安装边界做了适配性调整，无需大幅改动原有驾驶舱的安装点位即可完成装配，兼顾了模型还原度与实际装机适配性。结构设计上采用分色分件的模块化思路，将座椅拆分为灰色主体承力结构、黑色功能附件、白色装饰及缓冲部件三个独立模块，

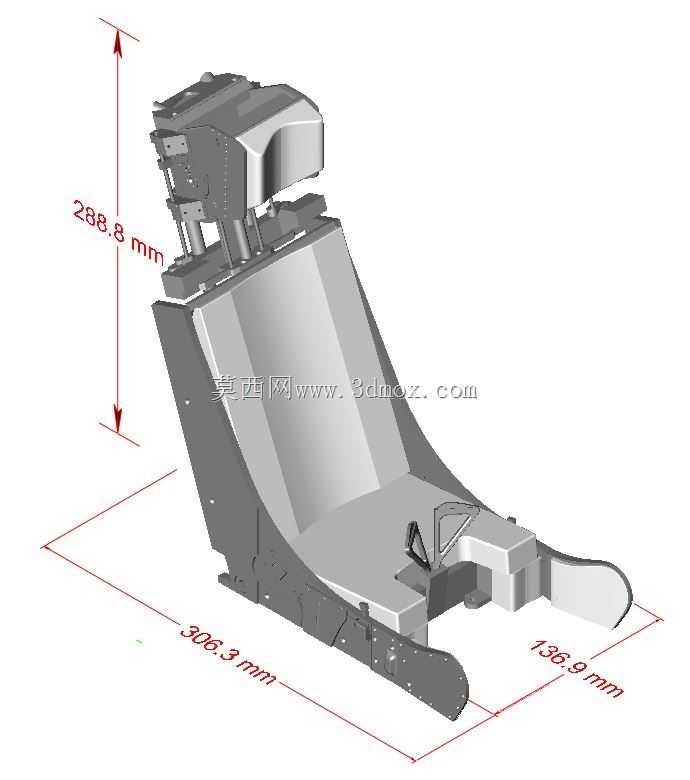

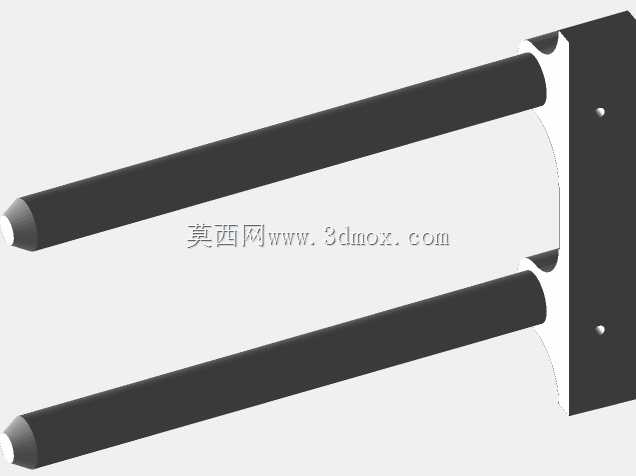

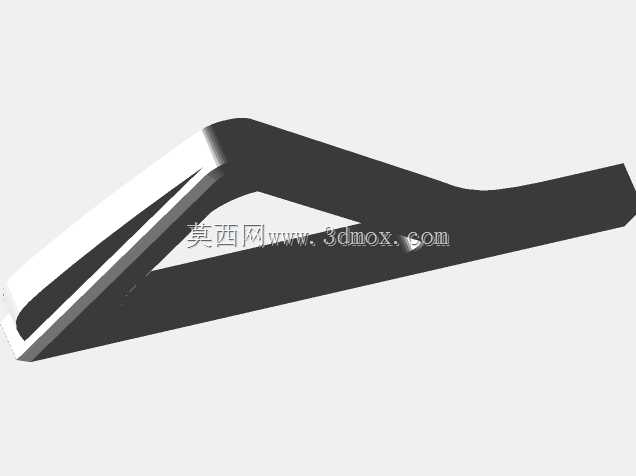

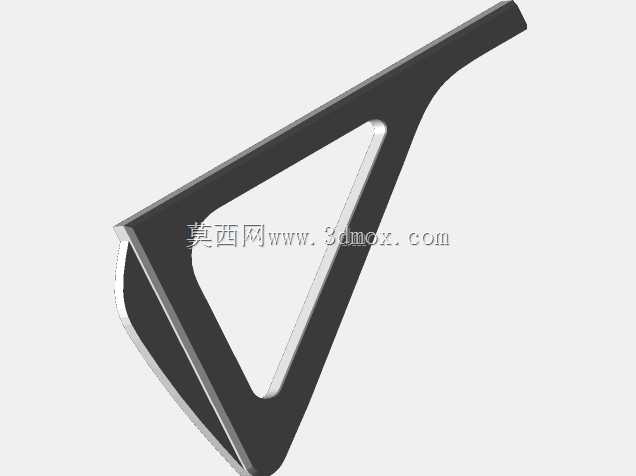

　　不同部件可单独加工后完成总装，降低了单件加工的复杂度，也便于后续对易损部件进行更换维护。从外形尺寸与安装边界来看，座椅总高度为288.8mm，纵向总长度为306.3mm，横向最大宽度为136.9mm，安装时需在驾驶舱地板预留对应长度的滑轨安装位，座椅后方需留出弹射行程所需的安全空间，避免弹射过程中与驾驶舱仪表台、侧方操纵杆发生运动干涉。座椅的承力主体采用一体化曲面构型，贴合人体背部生理曲线，可在大过载飞行状态下为乘员提供均匀的支撑力，降低长时间飞行的疲劳感；座盆前端做了收窄切角处理，预留出乘员腿部操纵空间，避免操纵脚蹬时与座椅结构发生磕碰。薄头枕支架采用2.5mm铝管加工成型，兼顾结构强度与轻量化需求，

　　头枕部分可根据乘员身高做上下小幅调整，匹配不同体型乘员的头部支撑需求。所有结构件的连接采用M2平头螺钉组接，也可根据加工条件选用双组分树脂粘合，两种连接方式均可满足结构强度要求，螺钉连接的方案更便于后期拆解调整，树脂粘合则可获得更流畅的外观表面效果。加工参数层面，所有部件适配PETG材料加工，层厚设置为0.2mm时可获得较好的表面质量与加工效率平衡，填充率设置为30%即可满足日常展示与结构受力需求，采用立方体填充模式可让部件各方向受力更均匀，避免出现局部应力集中导致的部件断裂。座椅表面可根据实际需求做喷漆处理，分件设计本身已经预留了分色边界，无需做复杂的遮蔽即可完成不同颜色部件的喷涂作业，降低了后期表面处理的难度。实际装机使用时，

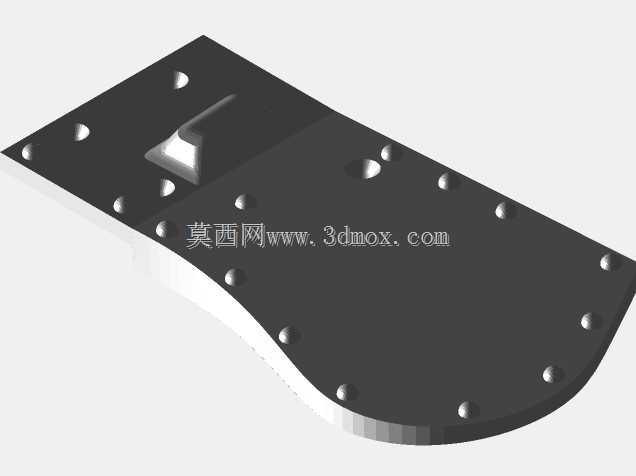

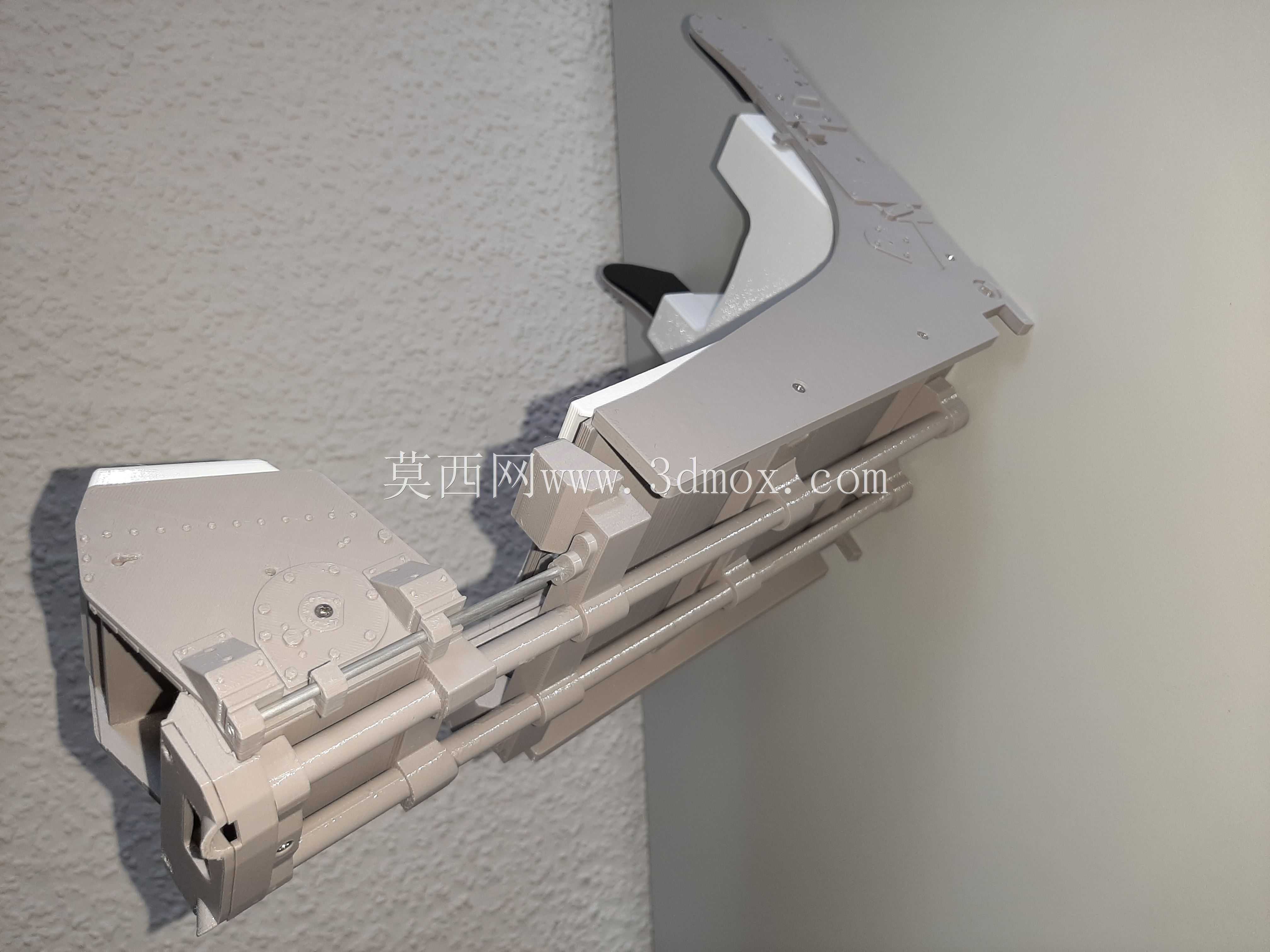

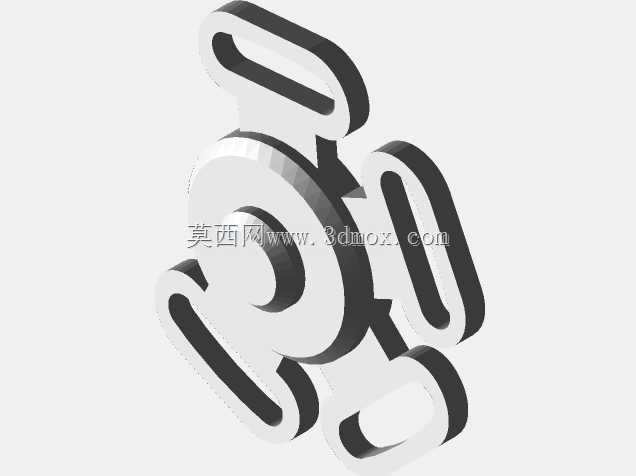

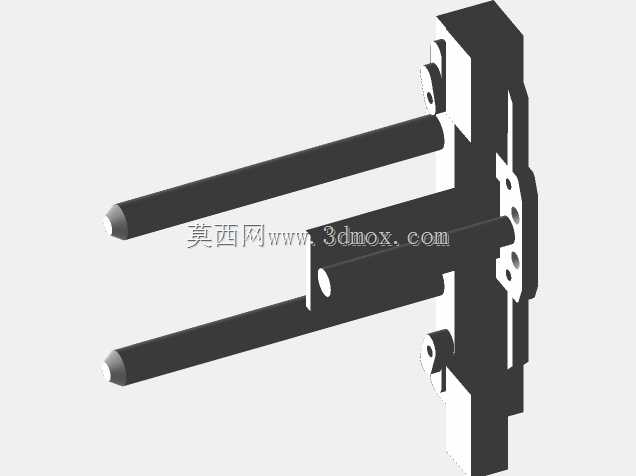

　　需配合安全带约束系统、弹射动力机构、伞包收纳结构共同组成完整的逃生系统，该座椅模型完整还原了实机座椅的外形轮廓与安装接口，可用于航模制作、教学演示、航空科普展陈等多个场景，也可作为同类型战机弹射座椅结构设计的参考样件，帮助设计人员快速理解这类座椅的结构布局与尺寸边界，缩短同类产品的设计迭代周期。在结构细节上，座椅侧方预留了安全带安装挂点，挂点位置与实机保持一致，可直接适配缩比后的安全带模型；座椅底部的滑轨接口做了简化处理，既保留了滑轨连接的结构特征，也降低了小比例模型的加工难度；座盆内部的轮廓完全贴合人体坐姿形态，放置1:3.5比例的飞行员人偶时可获得自然的乘坐姿态，不会出现姿态违和的问题。
