双座开放式自制电动代步车框架结构

　　这款双座开放式电动代步车的结构设计，核心围绕短途休闲出行、非道路场地通勤的应用场景展开，没有采用传统乘用车的封闭承载式车身思路，转而使用空间钢管桁架作为主承载结构，最大化降低整备质量的同时，给电池组、电控系统、行走机构预留了充足的安装调整空间。从实际使用场景来看，这类结构的车型多用于园区通勤、景区观光、个人DIY改装休闲驾驶，不需要满足高速碰撞的强制法规要求，因此设计上优先兼顾装配便利性、部件维护可达性与轻量化表现。

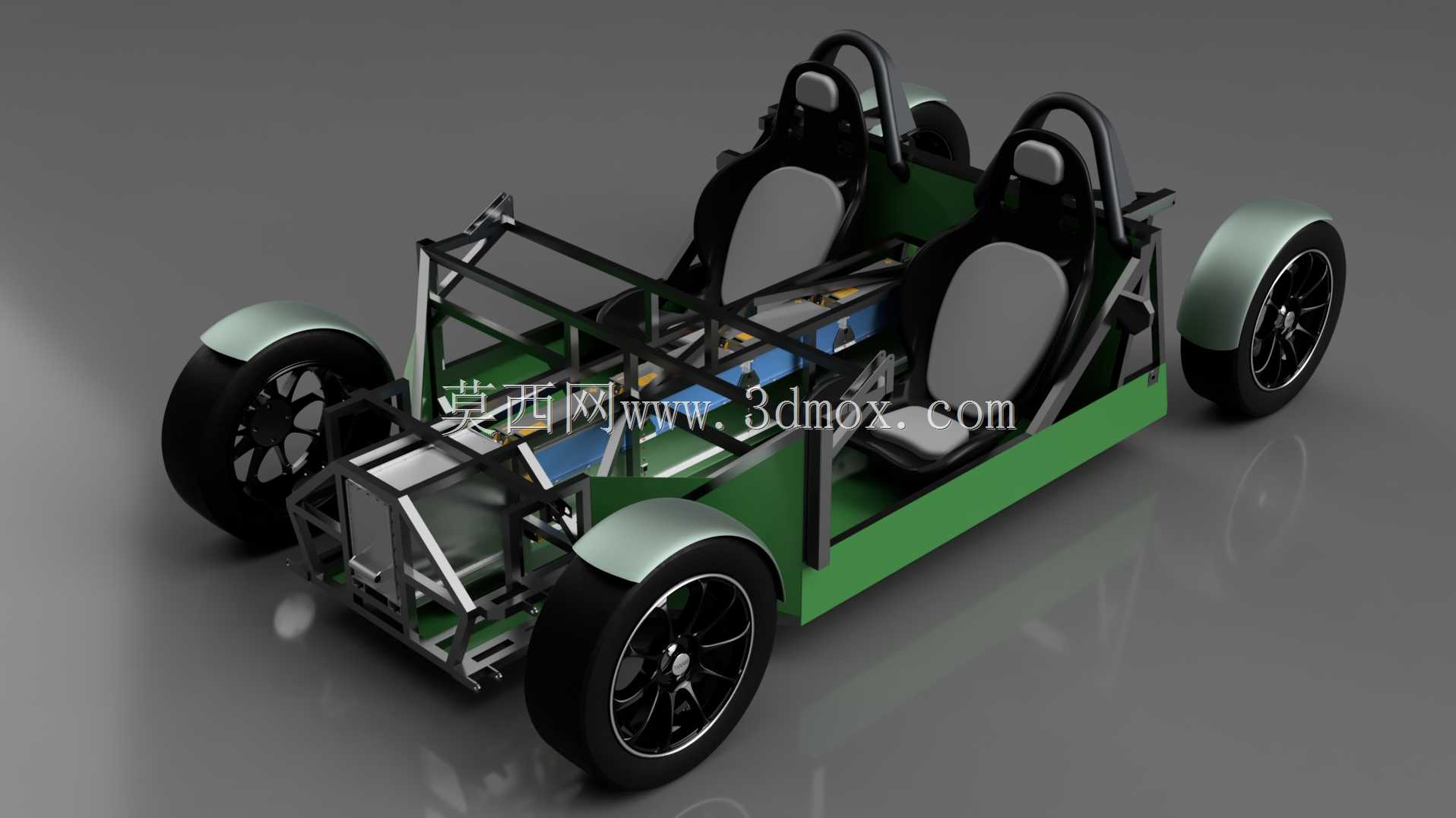

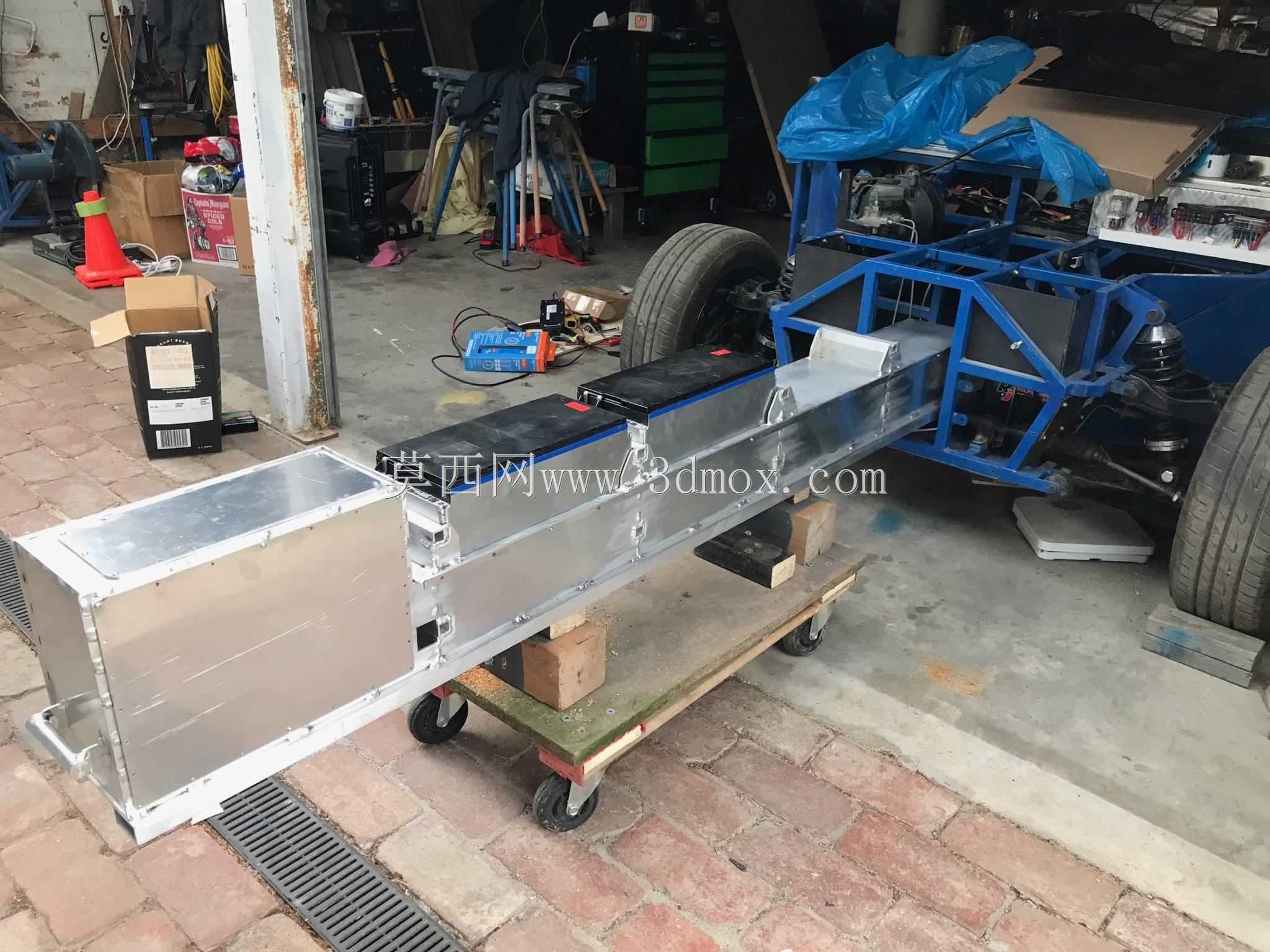

　　车架部分采用矩形钢管拼焊成型，主纵梁沿车身前后方向贯通，横向支撑梁按照电池舱、座椅安装位、悬架固定点的位置分布，所有连接节点都做了三角加强处理，避免钢管结构在承受交变载荷时出现应力集中。电池组被布置在车身中部两座椅之间的低位舱体内，这个位置刚好是整车的质心区域，能够降低整车重心高度，减少过弯时的侧倾趋势，同时电池舱两侧预留了走线槽位，高压动力线与低压控制线分开布设，避免电磁干扰影响电控系统稳定性。

　　行走机构的安装边界在设计阶段就做了明确限定，前后轮均采用独立悬架的安装接口，轮距设定在1200mm到1300mm区间，兼顾低速行驶的稳定性与狭窄场地的通过性，轮胎选用小直径宽胎面的民用乘用车轮胎，接地面积足够支撑铺装路面的行驶抓地力，同时轮拱位置只做了极简的弧形挡泥结构，没有多余的覆盖件，方便使用者随时检查轮胎磨损、制动片工作状态。车身侧面没有设计车门结构，乘员上下车的通道完全开放，座椅采用一体式桶型结构，直接通过螺栓固定在车架的横向支撑梁上，座椅安装点预留了前后调节的长圆孔，能够适配不同身高的驾驶者调整坐姿。

　　转向机构布置在车身前部，转向柱直接连接前轮转向节，没有设置复杂的助力结构，匹配低速行驶的转向力度需求，制动系统采用四轮盘式结构，制动管路沿车架内侧纵梁布设，避开底盘剐蹭的风险区域。车身覆盖件仅在车架底部设置了平板式护板，一方面阻挡行驶过程中路面溅起的泥水侵入电池舱，另一方面作为底部空气导流结构，减少低速行驶时的底盘紊流。前后端的车架没有设置传统的防撞梁结构，而是预留了外接覆盖件、灯具的安装孔位，方便使用者根据自身需求加装个性化外饰部件。

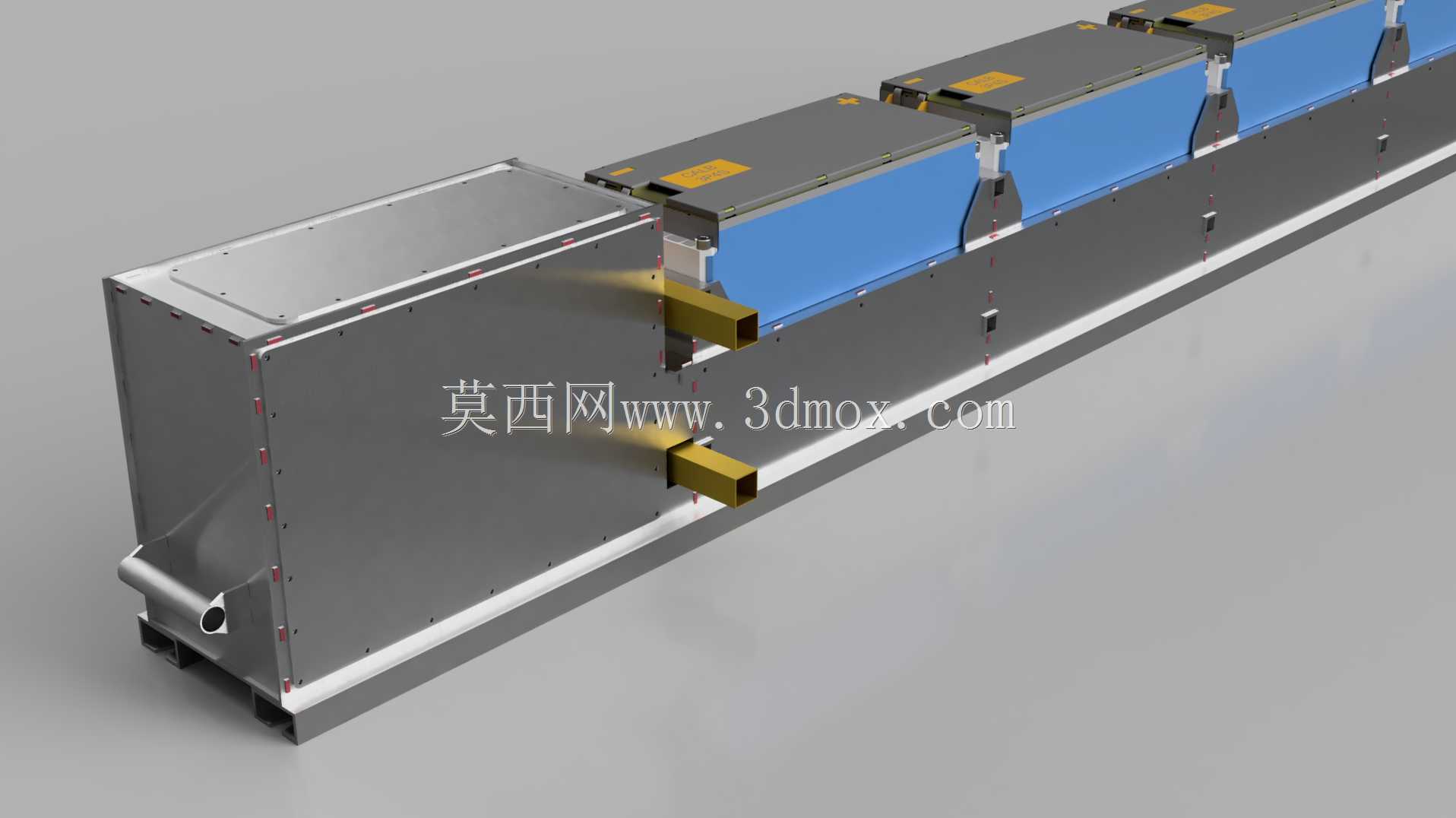

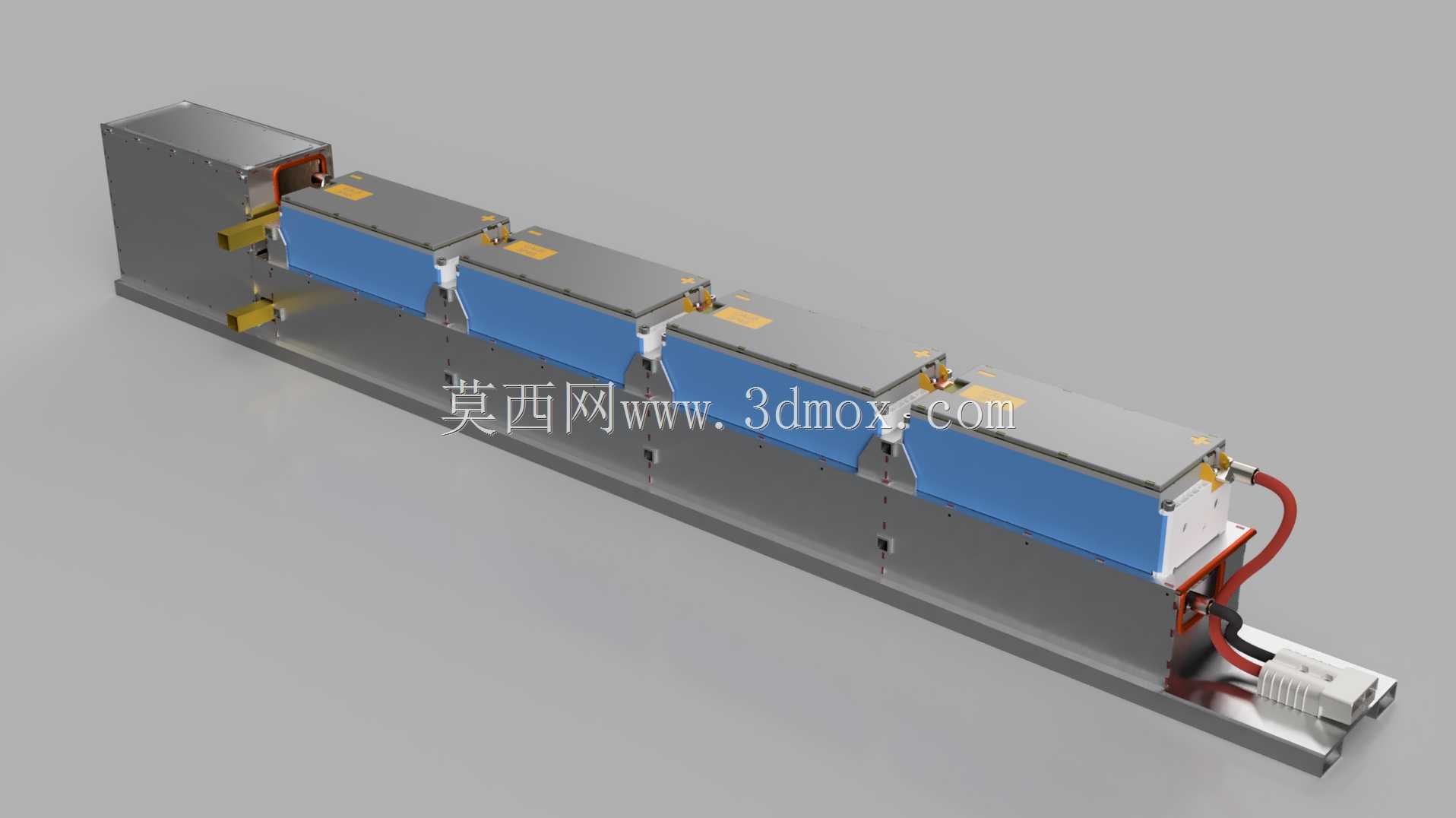

　　从设计思路来看，这款结构完全遵循功能优先的原则，所有非必要的装饰性结构全部被省略，每个钢管构件既承担承载作用，同时也作为部件安装的基准面，减少了额外的安装支架重量。电池舱的尺寸边界按照常规磷酸铁锂电池组的通用尺寸设定，能够兼容不同容量的电池包安装，不需要对车架做二次切割修改，电控系统、电机控制器被布置在电池舱前端的防火隔离舱内，与电池组之间设置了绝缘隔热层，避免电路故障时的热量扩散。

　　整车轴距设定在1800mm左右，整车长度控制在2600mm以内，宽度不超过1400mm，这个尺寸边界能够满足常规小型车位的停放需求，同时在狭窄的园区道路上能够灵活转向。车架后部预留了驱动电机的安装位，支持后置后驱的动力布局，电机输出轴直接连接减速器与差速器，传动路径短，传动效率更高，同时后部的车架结构预留了散热通风的间隙，能够保证电机、控制器长时间工作时的散热需求。座椅后方的防滚结构采用与主车架一体焊接的钢管弯型结构，高度超过乘员头部位置，在车辆出现侧翻时能够提供足够的生存空间，不需要额外加装防滚架部件。

　　整个结构的建模过程完全按照实际焊接装配的工艺顺序搭建，每个钢管构件的长度、切口角度都做了参数化设定，方便后续加工时直接导出构件尺寸进行下料，所有安装孔位的位置都对应通用标准件的尺寸，不需要定制特殊规格的紧固件，大幅降低了实际制作的成本与装配难度。对于三维结构设计从业者来说，这类开放式车架的建模重点在于空间节点的对齐、安装边界的预留，需要在设计初期就明确各个外购部件的尺寸参数，避免后续装配时出现干涉问题，同时要兼顾焊接工艺的可行性，避免出现无法施焊的狭小节点。
