嘎斯多部件改装承载底盘结构设计

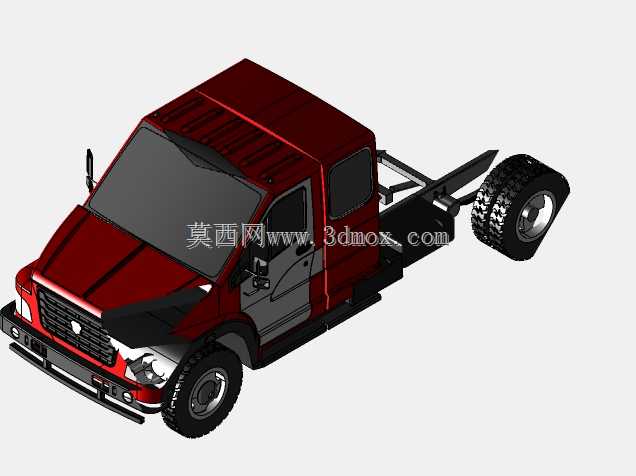

　　这套嘎斯底盘的多部件结构模型，核心面向特种车辆改装、车载作业设备搭载的工程场景，在林区作业、市政应急、小型工程转运、野外作业保障等场景中，这类底盘作为通用搭载基座，能够适配不同上装的安装需求，替代单一功能整车的定制成本，提升底盘的通用复用性。从实际使用逻辑来看，该底盘没有做封闭的货厢或固定上装结构，预留了全幅的安装平面与多组挂接点位，主梁采用变截面的槽钢结构，在轮拱位置做了避让弯折，既保证轴距范围内的承载刚度，也不会干涉转向轮的最大转角，前后悬架的安装位完全匹配原厂嘎斯车型的硬点坐标，改装时不需要对原车行走机构做破坏性改动，直接通过螺栓组就能完成底盘基座与行走系统的固定。设计过程中优先考虑了不同上装的安装兼容性，

　　底盘上平面的安装孔位采用矩阵式排布，孔间距统一为行业通用的100mm模数，不管是搭载储料罐体、起重吊臂、作业机具舱还是临时载人平台，都能通过标准压块完成固定，不需要在主梁上额外钻孔破坏结构强度。底盘两侧预留了外挂设备的安装导轨，可固定液压泵站、工具储放箱、燃油备用箱等附属部件，导轨的承载能力按照单侧150kg的载荷做了加强，焊接位置做了圆弧过渡避免应力集中，在野外颠簸路面行驶时不会出现焊缝开裂的问题。从安装边界来看，底盘总宽度控制在2.1米以内，符合乡村非铺装路面、林区作业道的通行宽度要求，轴距保持原厂嘎斯车型的3.3米设定，转弯半径与原车保持一致，不需要重新调校转向系统。底盘上平面的离地高度在空载状态下为0.95米，

　　重载状态下悬架压缩后的离地高度不低于0.78米，能够满足坑洼路面、临时便道的通过性要求，不会出现上装底部剐蹭地面的问题。底盘尾部预留了标准的拖挂接口，既可以挂载小型拖斗转运额外物料，也能连接后置作业机具的传动接口，拓展底盘的作业能力。在结构细节处理上，底盘的管线预留通道布置在主梁内侧的空腔位置，刹车管路、电路线束、液压油路都可以从空腔内排布，避免外露被碎石击打损坏，所有管线穿出的位置都做了橡胶护圈防护，减少长期震动带来的管线磨损。底盘的部件拆分逻辑完全按照实际装配流程设置，主梁、横梁、挂接座、安装导轨、悬架连接座都为独立可编辑部件，设计人员在做上装适配时，可以直接调取对应位置的硬点坐标，不需要重新测量底盘的安装尺寸，

　　大幅缩短改装设计的周期。针对不同作业场景的载荷需求，主梁的厚度参数预留了调整空间，常规市政作业场景采用6mm厚度钢板冲压即可满足承载需求，如果是搭载重型工程设备，可将主梁厚度调整为8mm，同时在横梁位置增加斜向加强筋，不需要改动整体安装尺寸就能提升底盘的额定承载能力。底盘的前后配重位置也做了预留设计，当搭载偏重的后置作业设备时，可在前部预留的配重舱内添加配重块，避免行驶过程中出现转向轮附着力不足的问题，配重舱的固定结构采用快拆设计，不需要上装时可快速拆除配重降低整车自重，减少行驶过程中的燃油消耗。
