两级旋风式气固分离装置结构设计

　　在粉体加工、车间除尘、物料气力输送、工业尾气预处理这类工况里，单级旋风分离器经常遇到分离精度不够、细颗粒逃逸率高的问题，尤其是处理含尘浓度波动大、颗粒粒径跨度宽的气流时，单级结构要么为了保证处理量牺牲分离效率，要么为了提效把压降拉得过高，增加后端引风机的负载。这套两级串联的旋风分离结构，就是针对这类痛点做的优化设计，把粗分离和精分离两个功能集成在同一腔体里，不用额外布置两级独立旋风的连接管路，能压缩整套除尘单元的安装空间。

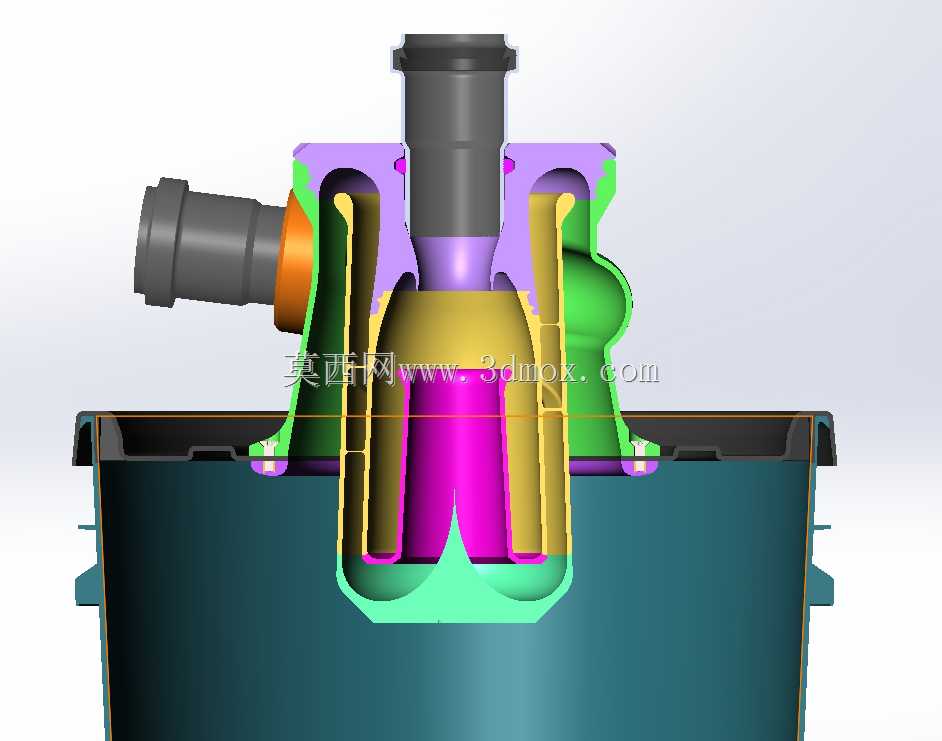

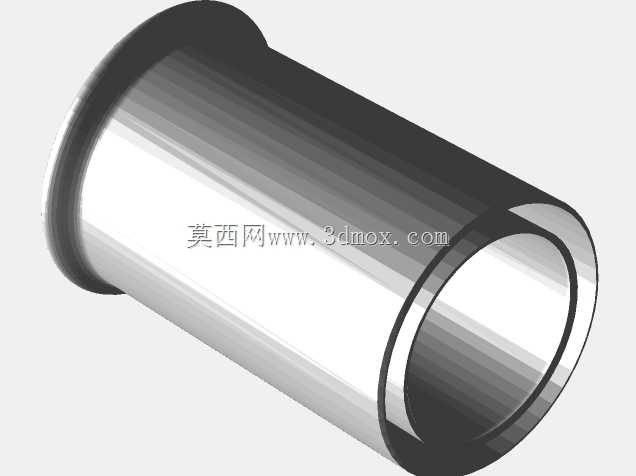

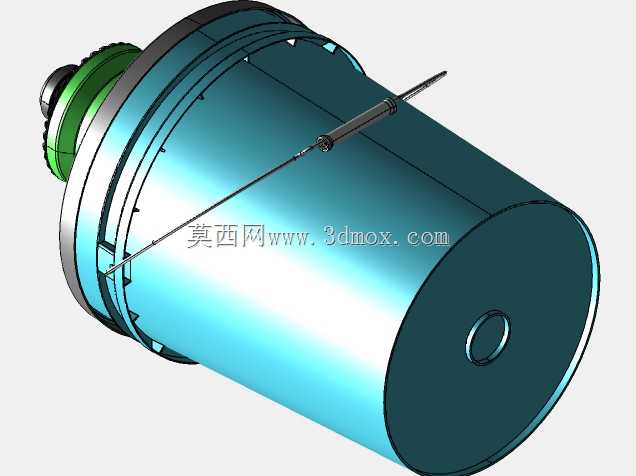

　　从结构逻辑来看，气流从装置侧部的入口切向进入第一级分离腔，也就是外层的大直径腔体，大直径腔的旋流速度相对平缓，首先把气流里裹挟的大粒径、高密度颗粒甩向腔壁，顺着壁面滑落到下部的集尘区，避免大颗粒直接冲进第二级结构造成内壁磨损、或者卡滞内部流道。完成粗分离的气流不会直接排出，而是顺着内部的导流通道折返进入第二级的小直径旋风腔，小直径腔的旋流曲率更小，相同入口风速下能产生更高的离心加速度，把第一级没捕集到的细粒径颗粒甩到第二级的壁面，同样滑落至下部集尘空间，经过两次分离的洁净气流从顶部的排气通道引出，接入后续的精过滤设备或者直接达标排放。

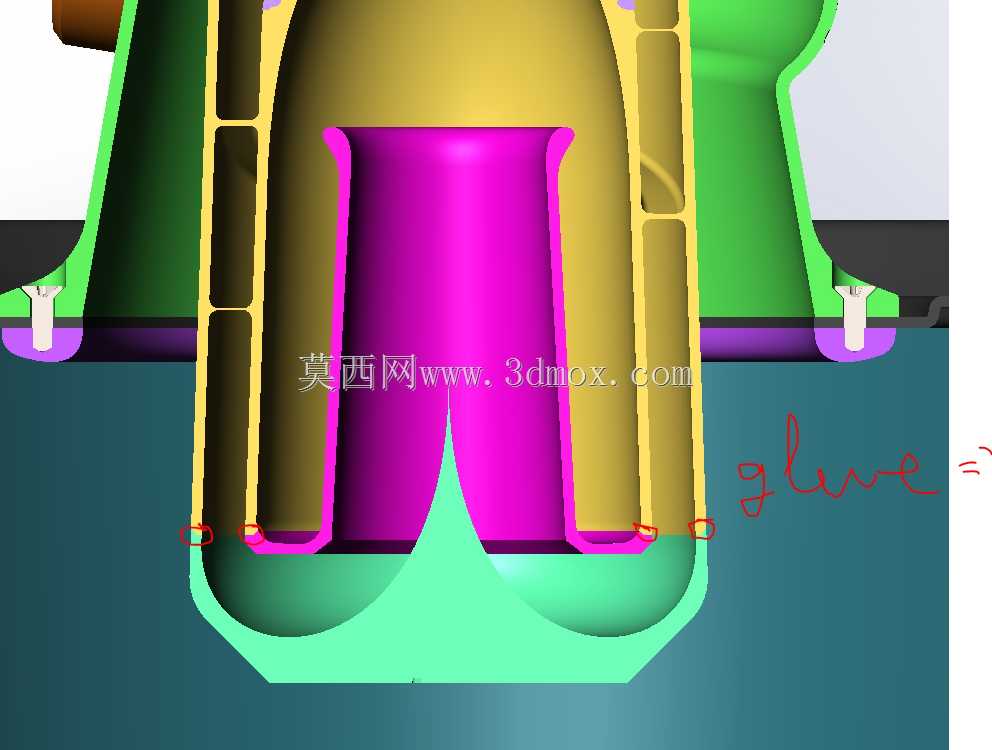

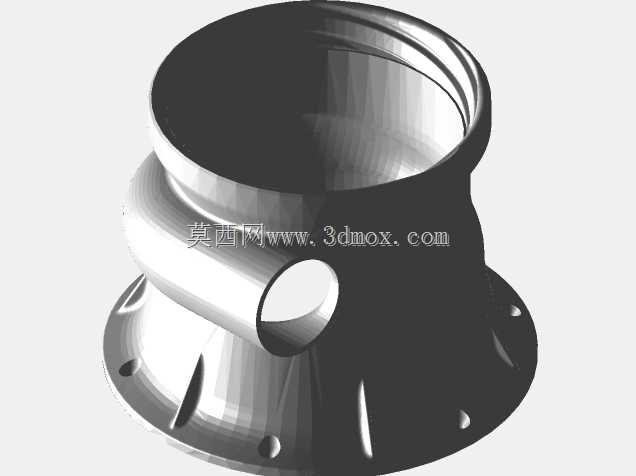

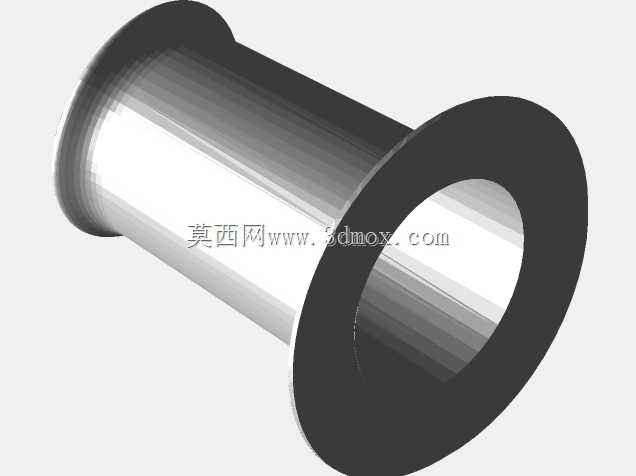

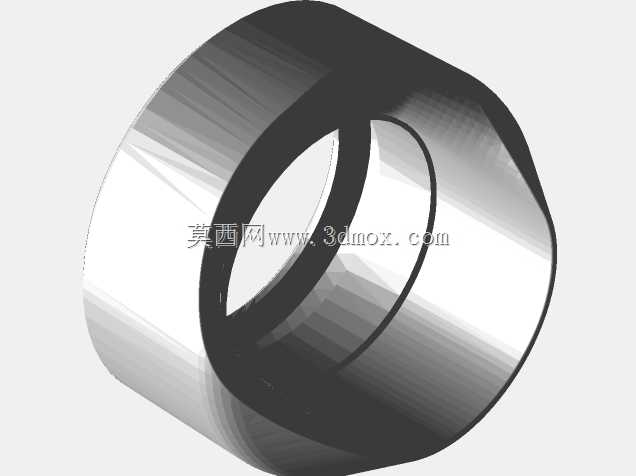

　　设计过程中重点调整了第二级入口的朝向和翻边结构，之前的迭代版本里第二级入口正对第一级来流方向，大颗粒很容易顺着气流直接冲进第二级腔，不仅加剧第二级的磨损，还会打乱内部的稳定旋流场，导致细颗粒分离效率波动。这次优化把第二级入口做了上翘的导向翻边，既引导粗分离后的气流平稳进入第二级，又能挡住随气流冲过来的大碎屑，让大颗粒在重力和离心力的共同作用下直接落入集尘区，不会窜入第二级流道。整套结构的流道做了连续的圆弧过渡，没有直角突变的区域，一方面能减少气流在腔体内的局部阻力损失，降低整套装置的运行压降，另一方面也能避免颗粒在直角区域堆积，长时间运行造成流道堵塞。

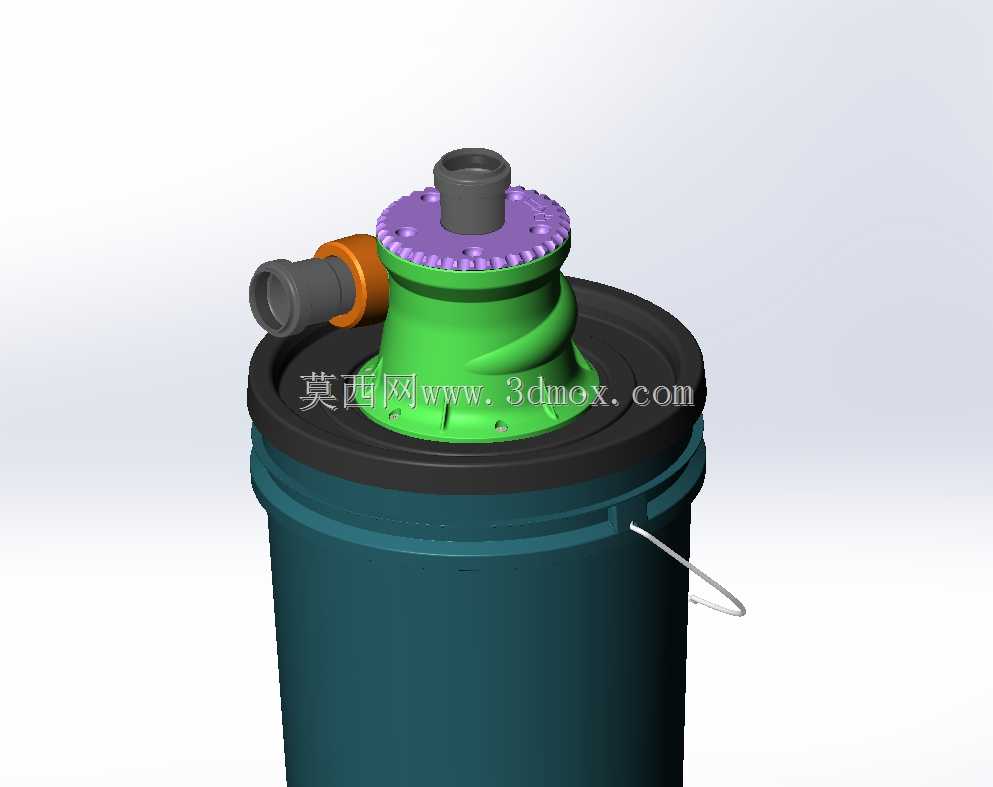

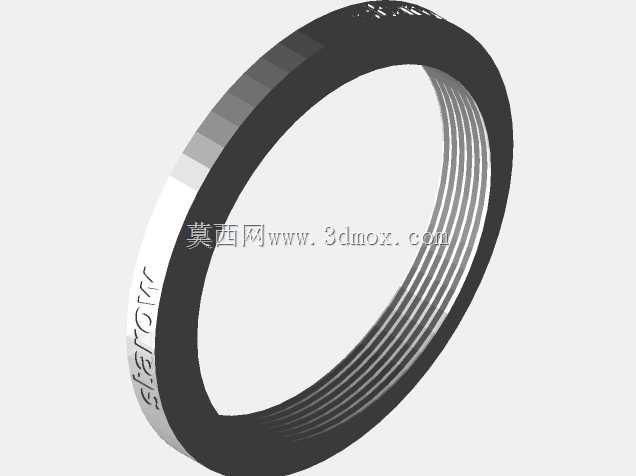

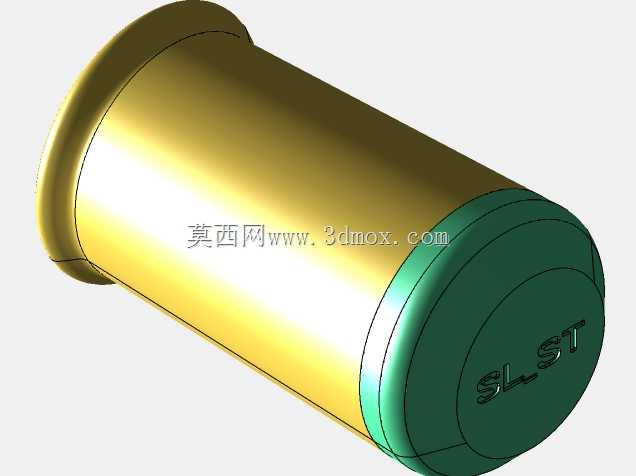

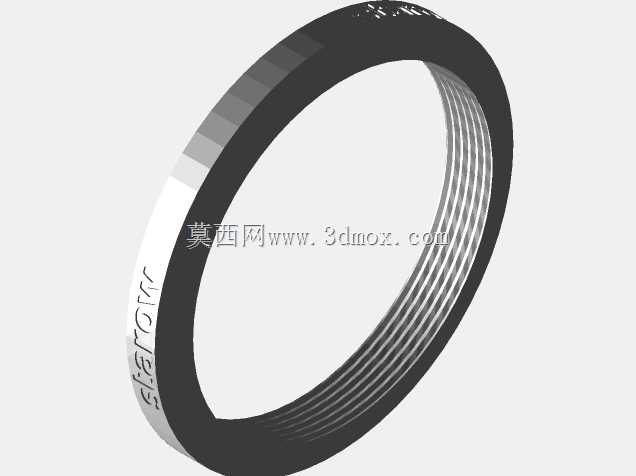

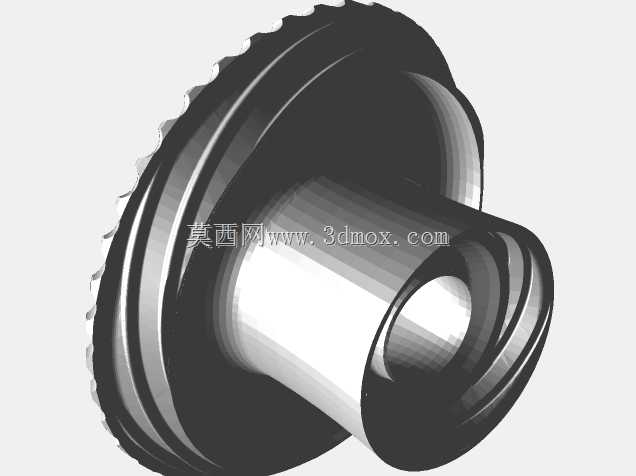

　　从安装边界来看，整套装置采用立式同轴布置，所有进出接口都可以根据现场管路走向做适配调整，下部集尘段预留了标准的快装接口，可以对接集尘桶、卸灰阀或者连续排料机构，不用额外做结构改装。装置的外壁厚度按照常规工业除尘的承压要求设计，能承受引风机产生的负压工况，不会出现腔体吸瘪的问题，内部的导流结构和腔体采用一体化的连接方式，没有多余的拼接缝隙，避免长期运行后焊缝开裂、或者缝隙积尘造成的二次污染。

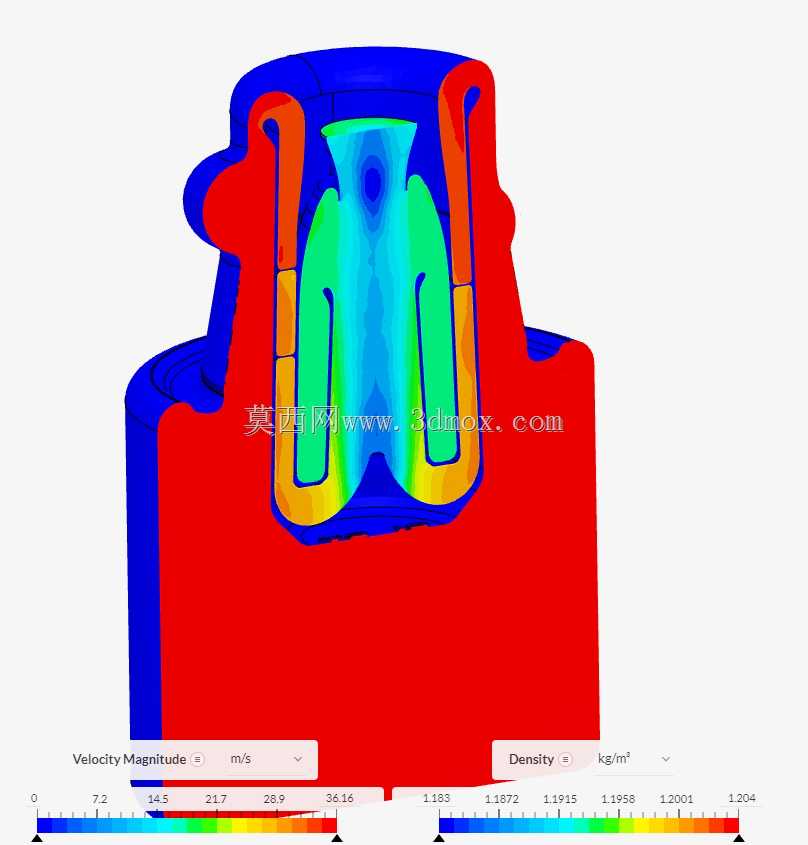

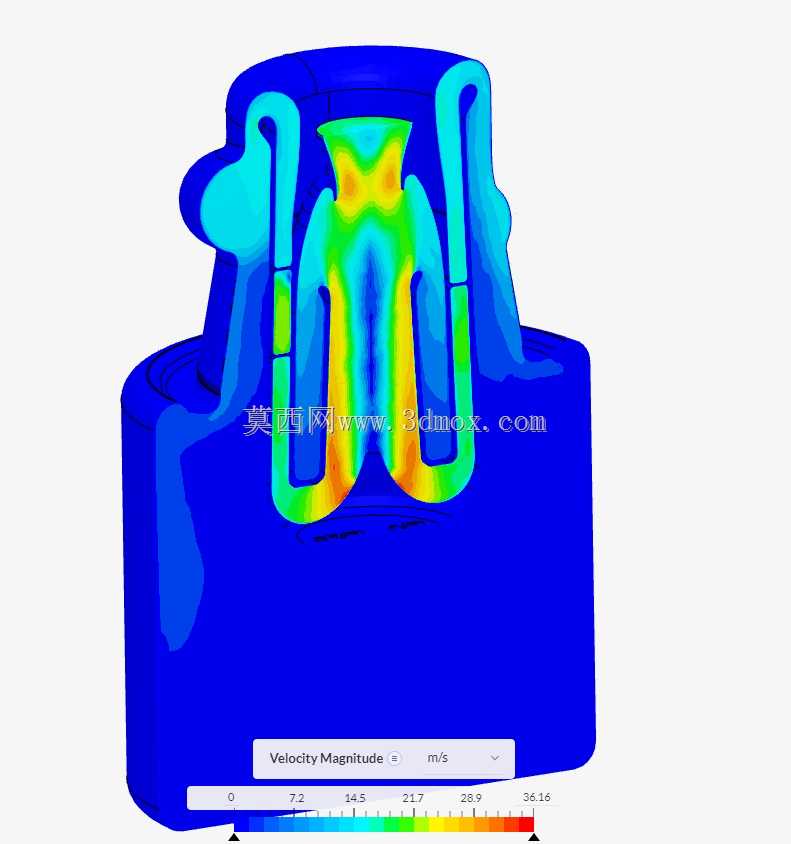

　　实际选型应用的时候，要注意入口风速的匹配，风速过低会导致旋流强度不够，颗粒离心力不足，分离效率下降；风速过高则会把已经沉降到壁面的颗粒重新卷起，造成二次夹带，同时还会增加设备阻力和内壁磨损。这套两级结构相比同处理量的单级旋风，对5μm以上颗粒的捕集效率有明显提升，而且不用增加额外的占地面积，很适合用在中小型车间的真空清扫系统、小型粉体加工线的物料回收、木工车间的木屑除尘、3D打印工位的粉尘收集这类场景，作为前置预处理单元，能大幅减少后端滤芯的负载，延长精过滤元件的更换周期。另外结构本身没有运动部件，日常维护只需要定期清理集尘区的物料，不需要做复杂的部件检修，运行可靠性很高，适合长时间连续运行的工况。在建模过程中，所有流道的曲率、各级腔体的直径比、入口的切向角度都经过流场验证，内部速度场分布均匀，没有出现局部涡流死区，能保证不同负荷下的分离效果稳定，不会因为进气量小幅波动就出现效率骤降的问题。
