工业车间脉冲布袋式集尘除尘装置

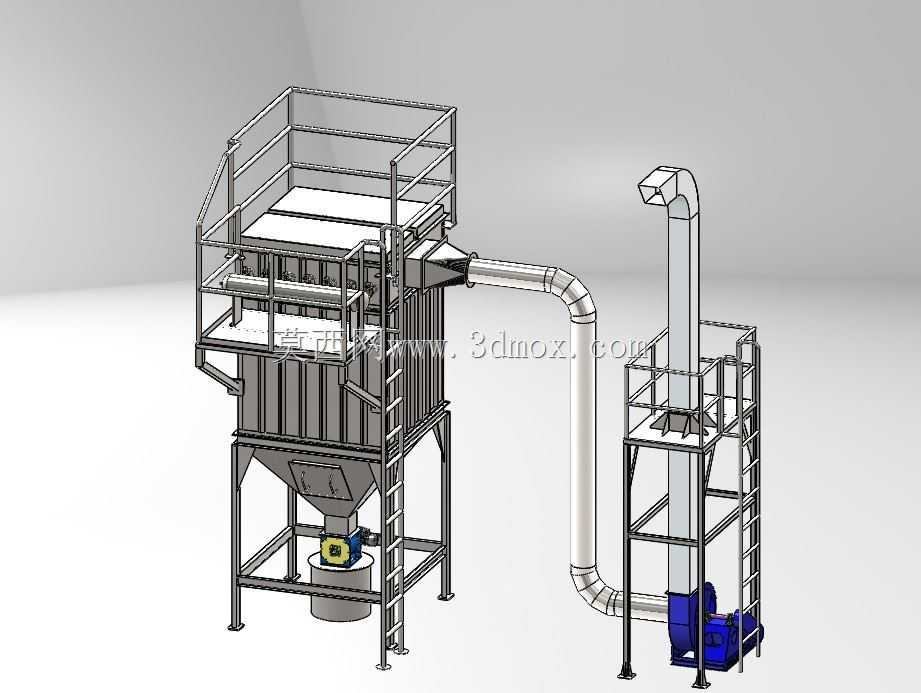

　　这套除尘装置主要面向机械加工、木工打磨、粉体投料这类会持续产生悬浮粉尘的生产场景，在车间布局里通常设置在产尘工位的侧后方区域，通过管网对接各个产尘点的吸尘罩，避免打磨、切割、投料过程中逸散的粉尘在车间内扩散，既保障作业人员的职业健康，也避免粉尘堆积在电气设备上引发安全隐患，同时满足生产环节的环保排放要求。从结构组成来看，整套装置包含上箱体过滤单元、中箱体沉降单元、下锥斗灰斗、卸灰机构、引风管路、排风烟囱以及配套的检修爬梯与操作平台，各模块采用框架式集成设计，运输时可拆分到场后通过螺栓拼接，减少现场焊接的工作量。设计过程中优先考虑了气流组织的合理性，含尘气流从进气口进入中箱体后，流速会因腔体截面突然扩大迅速降低，

　　大颗粒粉尘在重力作用下直接沉降到下方灰斗，细微粉尘随气流折返向上穿过滤袋，被阻隔在滤袋外表面，过滤后的洁净空气进入上箱体的净气腔，汇总后通过引风管道经烟囱排出。滤袋采用框架固定的笼骨支撑，避免负压吸瘪，同时预留了脉冲清灰的安装空间，可配套脉冲喷吹系统定期清理滤袋表面积附的粉尘，让设备运行阻力维持在稳定区间，不会因滤袋堵灰导致引风量下降。灰斗部分设计了倾斜角度不小于60度的锥壁，避免粉尘在斗壁积料搭桥，下方配置的回转卸灰阀可在设备运行状态下连续排灰，不会破坏箱体内部的负压环境，收集的粉尘可直接对接集尘桶或者密闭输送设备，避免二次扬尘。配套的引风单元单独设置在独立的支架平台上，与主过滤箱体通过管道软连接，

　　减少风机运行震动传递到过滤段导致滤袋异常磨损，风机进出口的管道都做了变径过渡，降低局部风阻。检修平台的护栏高度符合安全规范，爬梯踏步做了防滑处理，平台宽度预留了足够的操作空间，方便运维人员更换滤袋、检修喷吹机构与阀门部件。安装边界方面，主过滤箱体的占地尺寸可根据处理风量调整，常规适配中小型机加工车间的型号，设备主体宽度在2.5米左右，长度3.2米左右，加上爬梯与外部管道的外延空间，整体安装需要预留4米乘5米左右的地面区域，设备最高点距离地面约6.8米，安装时需要确认车间层高或者室外安装的净空高度满足要求，同时设备基础要做硬化处理，承载能力满足满灰状态下的总重量要求，避免运行过程中出现沉降倾斜。管道布置时尽量减少直角弯头，

　　弯头位置做圆弧过渡，降低管道内的粉尘沉积风险，各支管与主管的连接采用顺气流方向的斜插接口，避免气流对冲增加阻力。在实际选型适配时，可根据产尘点的数量、粉尘浓度、粉尘特性调整滤袋材质、过滤面积与风机风压参数，比如打磨金属碎屑的场景可选用耐磨型滤料，处理带静电的塑料粉尘则要选用抗静电滤料，配套相应的防爆电气组件满足特殊场景的安全要求。整套结构的三维建模过程中，所有型材连接位置都预留了螺栓安装间隙，管道法兰的孔位匹配标准管件尺寸，爬梯与平台的连接节点做了加强处理，避免结构应力集中，各个检修门的位置都做了密封面设计，减少运行过程中的漏风率，保证设备的除尘效率稳定达标。
