法兰连接明杆铸钢闸阀结构展示

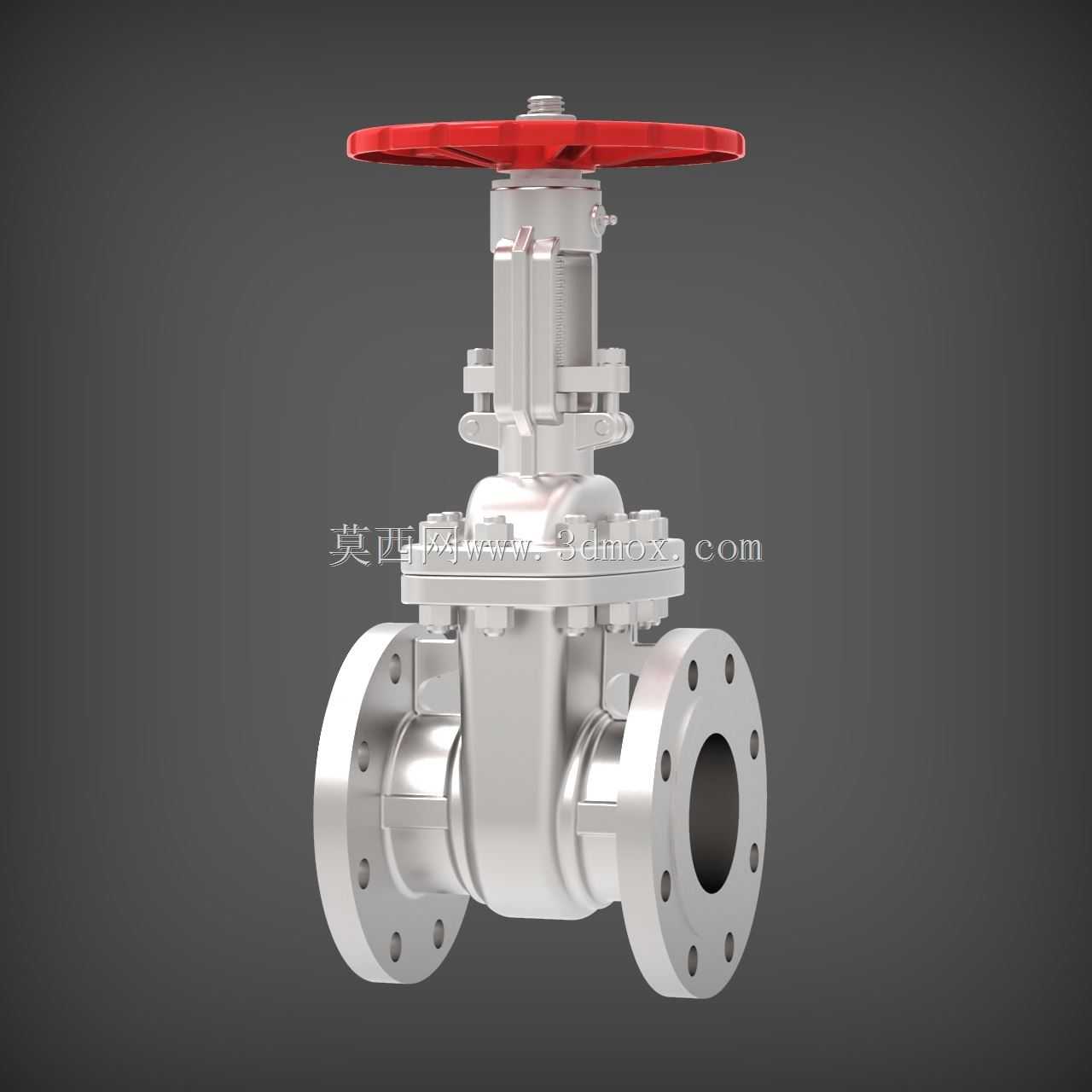

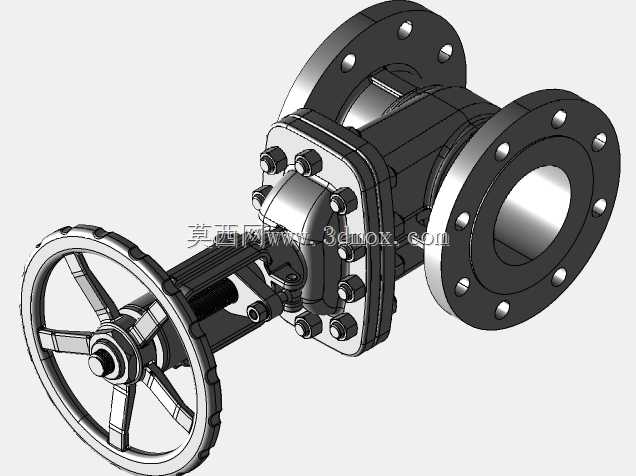

　　这款闸阀主要应用在石油化工、市政给排水、热力输送、火电辅机等行业的中高压管路上，作为管路介质截断的核心控制部件，不适合做节流调节使用，完全开启时流道通畅无遮挡，介质流动阻力极小，可适配清水、油品、蒸汽等多种无强腐蚀性的流体介质输送场景。从结构设计来看，采用明杆支架式结构，阀杆螺纹部分暴露在阀体外部，操作人员可以直接通过阀杆的升降高度直观判断阀门的开合程度，同时外露的阀杆螺纹润滑维护更方便，不会被管内介质腐蚀，适合在高温工况下长期使用，避免暗杆结构阀杆螺纹浸泡在介质中易结垢、卡涩的问题。阀体采用法兰连接形式，两端法兰的螺栓孔严格匹配对应压力等级的管路法兰标准，安装时只需对齐法兰密封面，加装适配的密封垫片后均匀锁紧螺栓即可完成固定，

　　无需对管路做额外焊接处理，后期检修拆卸也更便捷，适合在需要定期维护的管段上布置。阀体流道采用直通式等径设计，没有缩径结构，介质通过时不会产生明显的压降，也不容易在阀腔内积存杂质，降低了闸板卡涩的概率。闸板采用楔式单闸板结构，密封面堆焊硬质合金，硬度高耐冲刷，即使长期在带压工况下开关，密封面也不容易出现磨损划痕，关闭时依靠闸板与阀座密封面的紧密贴合实现零泄漏截断，密封性能可靠。顶部的手轮采用红色防滑轮辐结构，直径经过力矩匹配设计，操作人员无需额外加力杆即可在额定压力下完成开关操作，手轮与阀杆通过方榫连接，传动无打滑，开关动作反馈清晰。设计时充分考虑了安装边界，阀体的结构长度、法兰外径、螺栓孔中心距、

　　阀杆升起后的最大高度都严格遵循通用工业阀门的安装尺寸规范，在替换同参数旧阀门时无需改动现有管路的支撑结构和安装空间，适配性极强。阀盖与阀体的连接采用中法兰螺栓锁紧结构，中间加装缠绕式密封垫片，可承受中高压工况下的密封要求，阀杆穿出阀盖的位置设置了多级填料密封结构，可通过调整填料压盖的螺栓预紧力补偿填料磨损，避免介质沿阀杆位置外漏，填料函的预留空间足够在不停机的状态下补充填料，降低维护停机时间。在实际管路布置时，需要注意手轮上方预留足够的阀杆升起空间，避免阀杆升至最高位置时与周边管线、桥架发生干涉，同时阀体两侧的管路需要设置可靠支撑，避免阀门长期承受管路的额外弯矩，影响法兰密封性能和阀体结构强度。

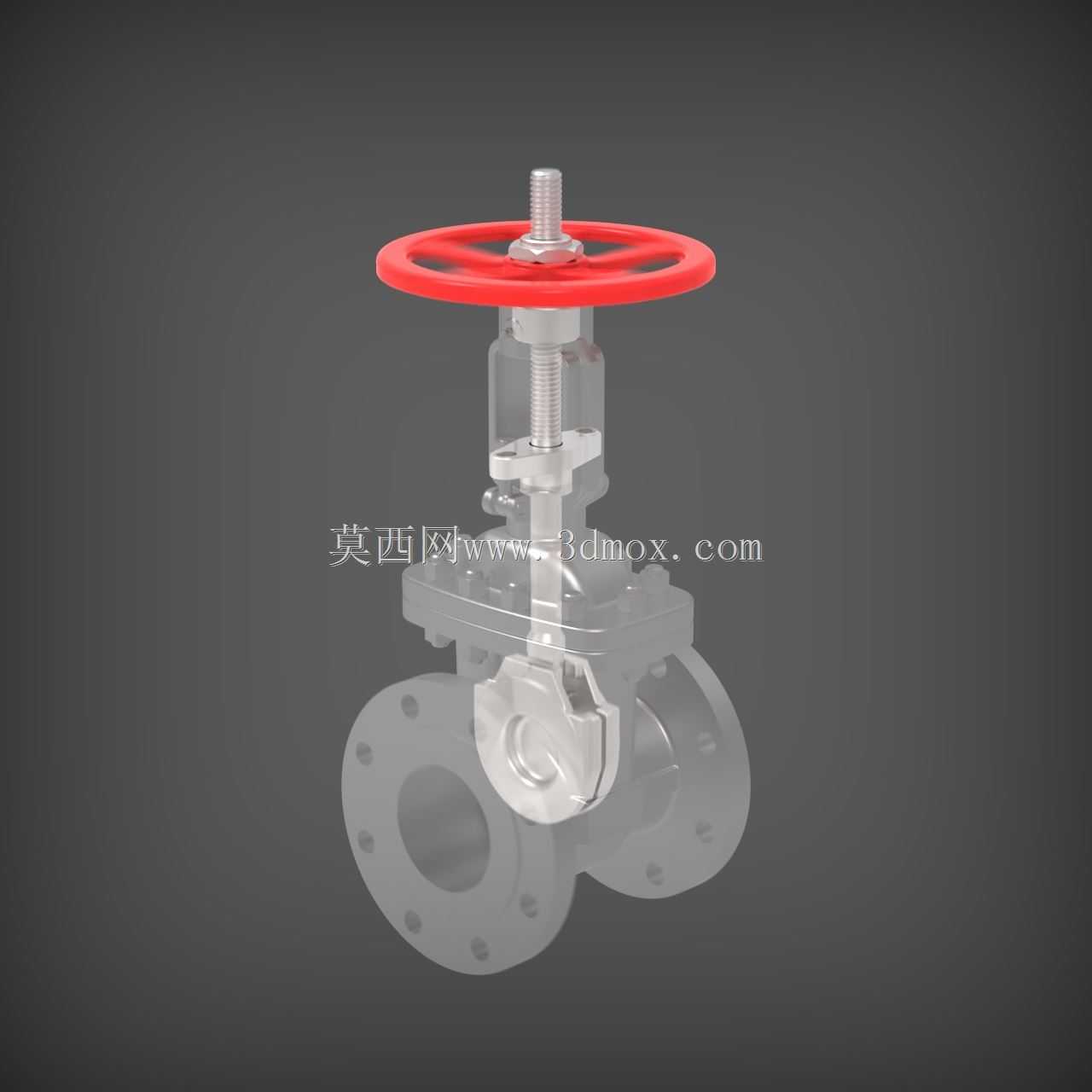

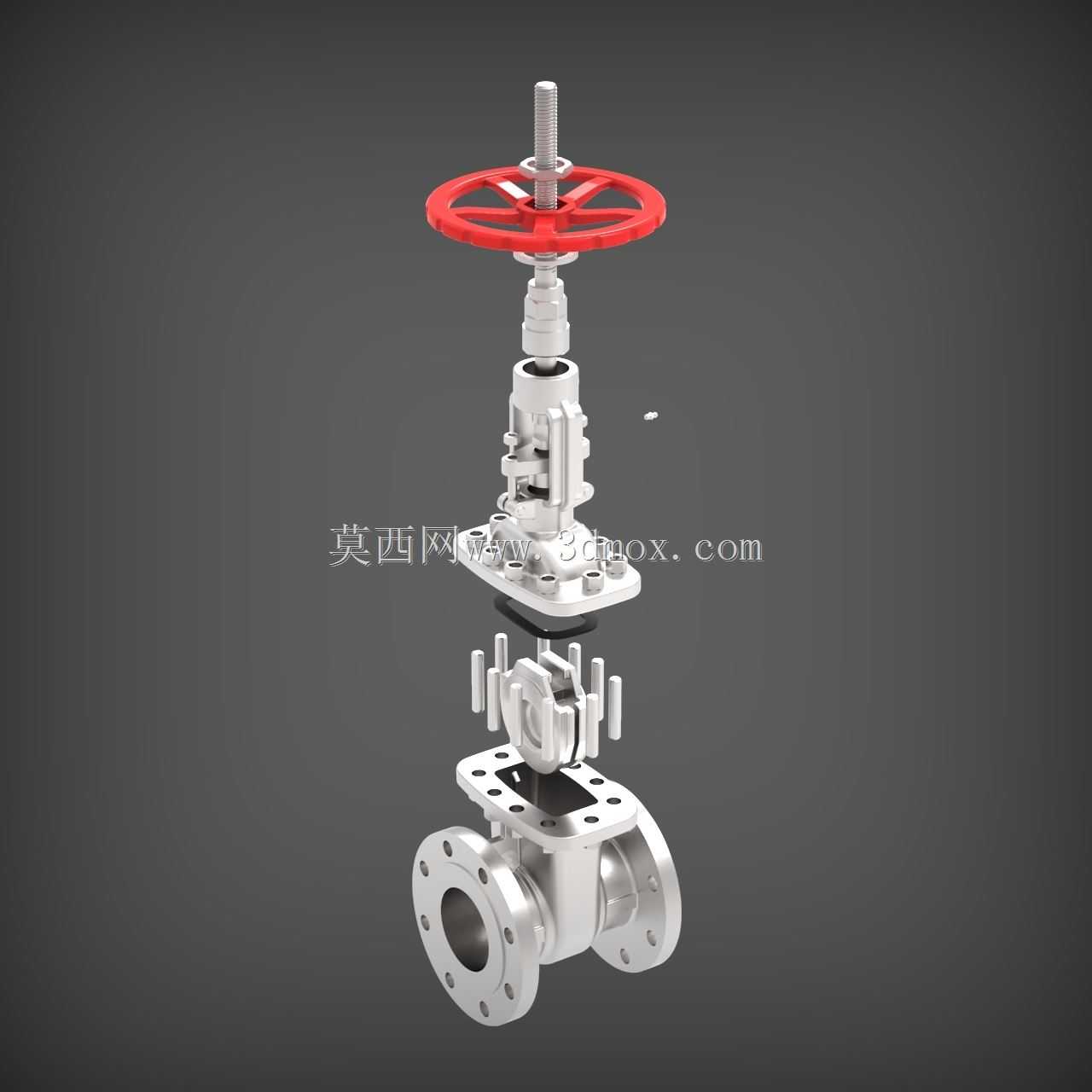

　　这款闸阀的结构完全符合工业管路的通用设计规范，所有配合尺寸都经过公差校核，运动部件之间预留了足够的热膨胀间隙，在介质温度不超过425℃的工况下可以长期稳定运行，开关动作顺畅无卡滞，密封副的磨损量均匀，整体使用寿命长，维护成本低，是工业管路上应用最广泛的截断类阀门结构之一。建模过程中完整还原了所有零部件的配合关系，包括闸板的导向槽、阀杆的梯形传动螺纹、填料压盖的压紧结构、法兰螺栓孔的位置分布，甚至手轮的防滑筋细节都做了准确还原，可直接用于阀门结构教学、管路系统装配模拟、工况演示动画制作等场景，也可作为同类型阀门改型设计的参考基础，帮助设计人员快速校核安装空间、检查部件干涉情况。
