可换向变向传送带输送系统结构设计

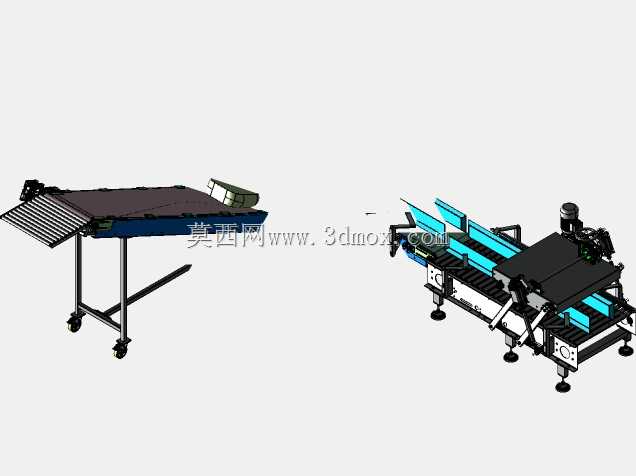

　　在车间内部物料转运、生产线工序衔接、仓储分拣环节中，固定走向的输送带往往无法适配多路径物料流转需求，这款可改变输送方向的传送带系统，正是针对这类场景做的结构优化设计。不同于常规单向平直输送带，这套结构在主输送段的基础上集成了换向转接模块，可根据产线布局需求调整物料输送走向，无需额外增设多段独立输送设备，能有效缩减产线占用的车间平面空间，减少物料在不同输送段之间转驳的掉落、卡滞风险。从结构设计逻辑来看，整套设备的支撑框架采用方管焊接成型的可调节支腿结构，支腿底部配置万向脚轮与可调支撑脚组合结构，日常移位调整时可通过脚轮快速推移设备，定位完成后旋下支撑脚即可完成设备固定，抵消地面不平整带来的机架晃动问题，

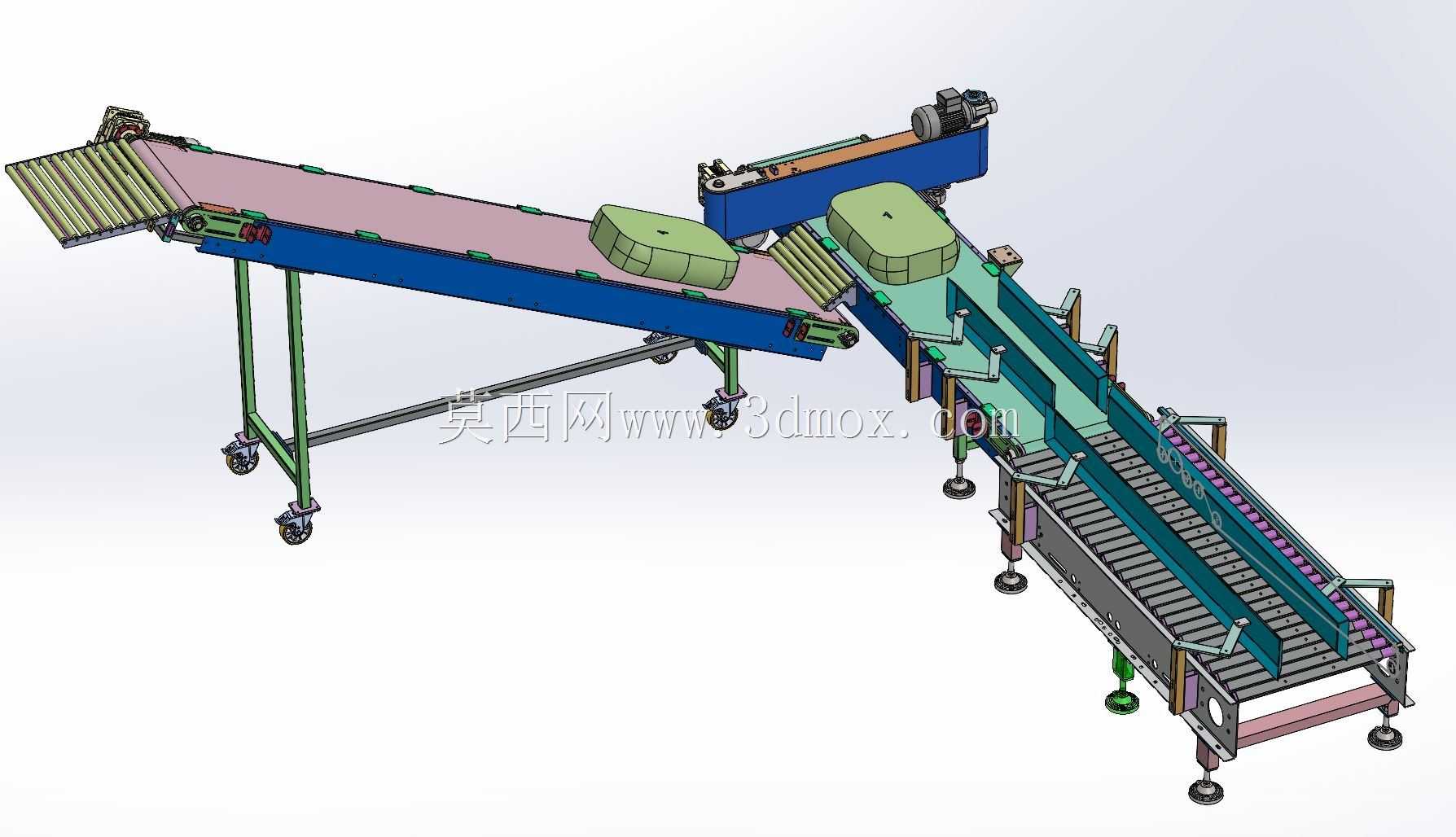

　　保证输送面的水平度误差控制在合理区间内。主输送段采用平皮带作为承载载体，皮带张紧机构集成在机架两端的辊筒安装座上，通过调节螺栓即可调整辊筒间距，实现皮带张紧度的快速校准，避免长期运行后皮带打滑、跑偏的问题。换向模块的核心是可调整角度的转接输送段，该段与主输送段通过铰接支座连接，可根据实际对接的下游设备位置，在一定角度范围内调整输送方向，转接位置处设置有导向挡边，可引导物料平稳从主输送段滑入换向输送段，避免物料在转角位置堆积卡滞。从安装边界来看，这套输送系统的主输送段长度适配常规中小型零部件的转运需求，整体机架宽度控制在单人可操作维护的范围内，设备总高度匹配常规作业平台的高度区间，无需额外搭建操作台阶，

　　操作人员站在设备侧面即可完成日常的皮带清洁、异物清理、状态检查等维护工作。驱动单元采用侧装式布局，将电机减速机组件安装在机架侧方的安装板上，不占用输送面下方的通行空间，同时也能避免输送过程中掉落的物料碎屑堆积在驱动组件上，降低设备清洁维护的难度。在实际应用场景中，这类可换向输送带可用于机加工车间的工序间工件转运，将车床、铣床加工完成的工件按需输送到不同的检测工位、缓存工位或者下一加工工序；也可用于电商仓储的分拣环节，根据订单目的地将包裹分流到不同的集包通道；还可用于小型装配线的物料配送，根据装配工位的物料需求调整输送路径，将零部件精准输送到对应的装配工位。设计过程中针对换向位置的物料过渡做了专门的结构优化，

　　转接位置的辊筒间距做了缩小处理，避免小型工件、薄型零件在过渡位置卡入辊筒间隙，同时导向挡边采用光滑的圆弧过渡结构，不会刮伤工件表面，对于表面质量要求较高的加工件也能平稳输送。整套设备的结构模块化程度较高，主输送段、换向段、驱动单元、支撑支腿都可单独拆分，运输过程中可拆解为多个部件进场，再在现场完成组装，无需大型吊装设备即可完成安装调试，对于车间内部已有产线的改造升级场景适配性较强，不需要对原有车间布局做大规模调整即可快速投入使用。设备运行过程中，皮带运行速度可通过驱动端的调速组件调整，可根据上游设备的出料节拍、下游工位的处理速度匹配对应的输送速度，避免物料在输送面上堆积，保证整条产线的运行节拍顺畅。
