小型皮带式水平输送设备结构设计

　　这款小型皮带输送设备，主要面向轻工生产、电子组装、食品包装、小五金加工等产线的短距离物料转运场景，可衔接上下游加工工位，完成工件在不同工序间的水平传递，适配重量较轻、底面平整的散料或盒装件输送，在小型自动化产线、手工装配线的工位衔接中应用十分广泛，能够替代人工重复搬运作业，降低工位间物料转运的劳动强度，提升产线流转的连贯性。

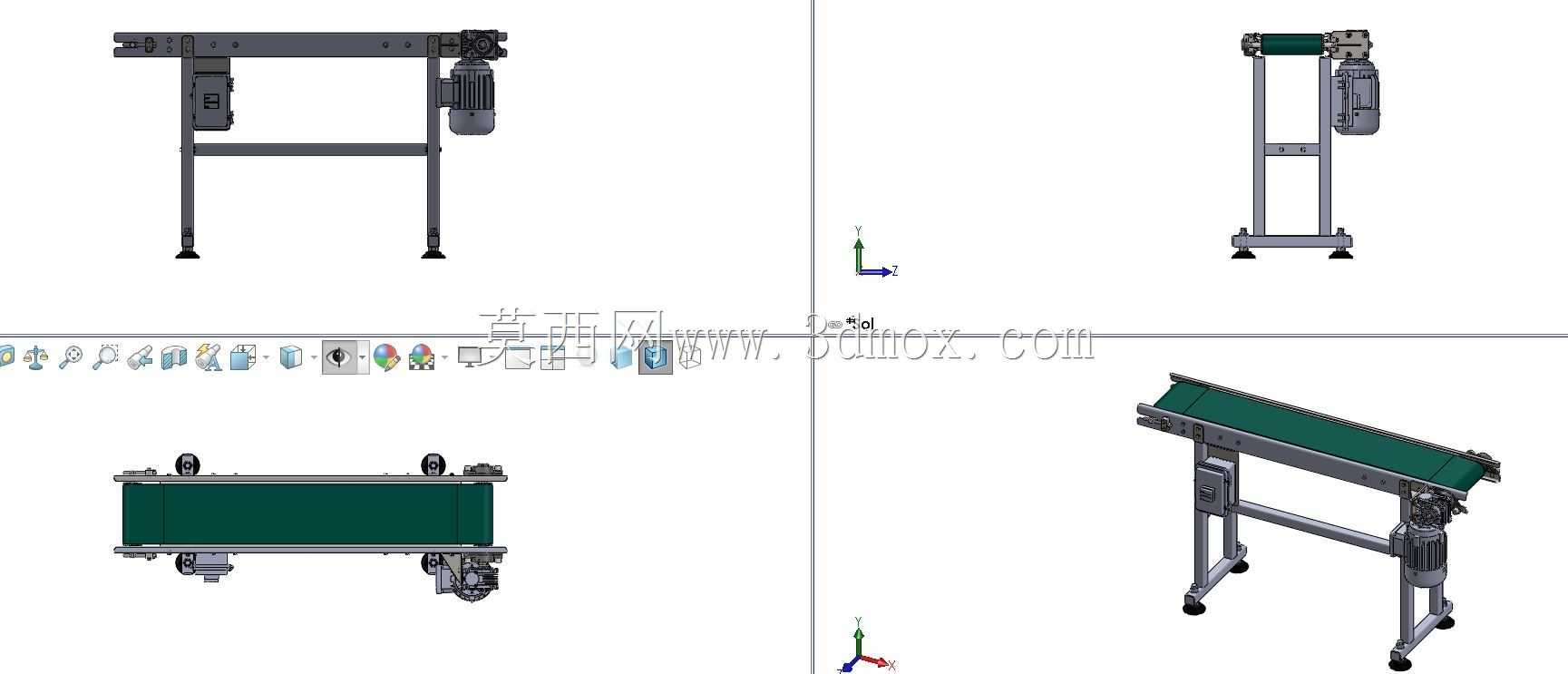

　　设备整体采用水平布置结构，主体框架选用不锈钢方管焊接成型，框架型材的选型兼顾了结构刚性与轻量化需求，支腿部分采用可调节脚杯结构，安装时可根据现场地面平整度调整支脚高度，保证输送面的水平度，调整范围可覆盖常规车间地面15mm以内的高度差，无需额外制作安装基础，直接放置在平整地面即可完成部署，适配车间临时产线搭建、工位灵活调整的使用需求。

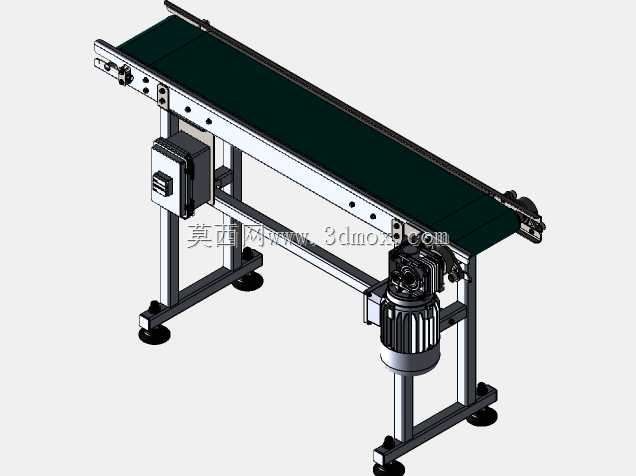

　　驱动端布置在设备一侧，采用减速电机直连驱动辊的结构，省去了中间链传动或带传动的冗余结构，既减少了传动环节的功率损耗，也降低了后期维护的点位数量，驱动辊表面做滚花处理，增大与皮带之间的摩擦力，避免重载启动时出现皮带打滑的问题。从动端设置在机架另一端，内置丝杠张紧结构，可通过两侧的调节螺栓调整从动辊的前后位置，实现皮带张紧度的调整，同时可微调从动辊的平行度，纠正皮带运行过程中的跑偏问题，张紧行程预留了足够的余量，可覆盖皮带长期使用产生的塑性伸长量，延长皮带的更换周期。

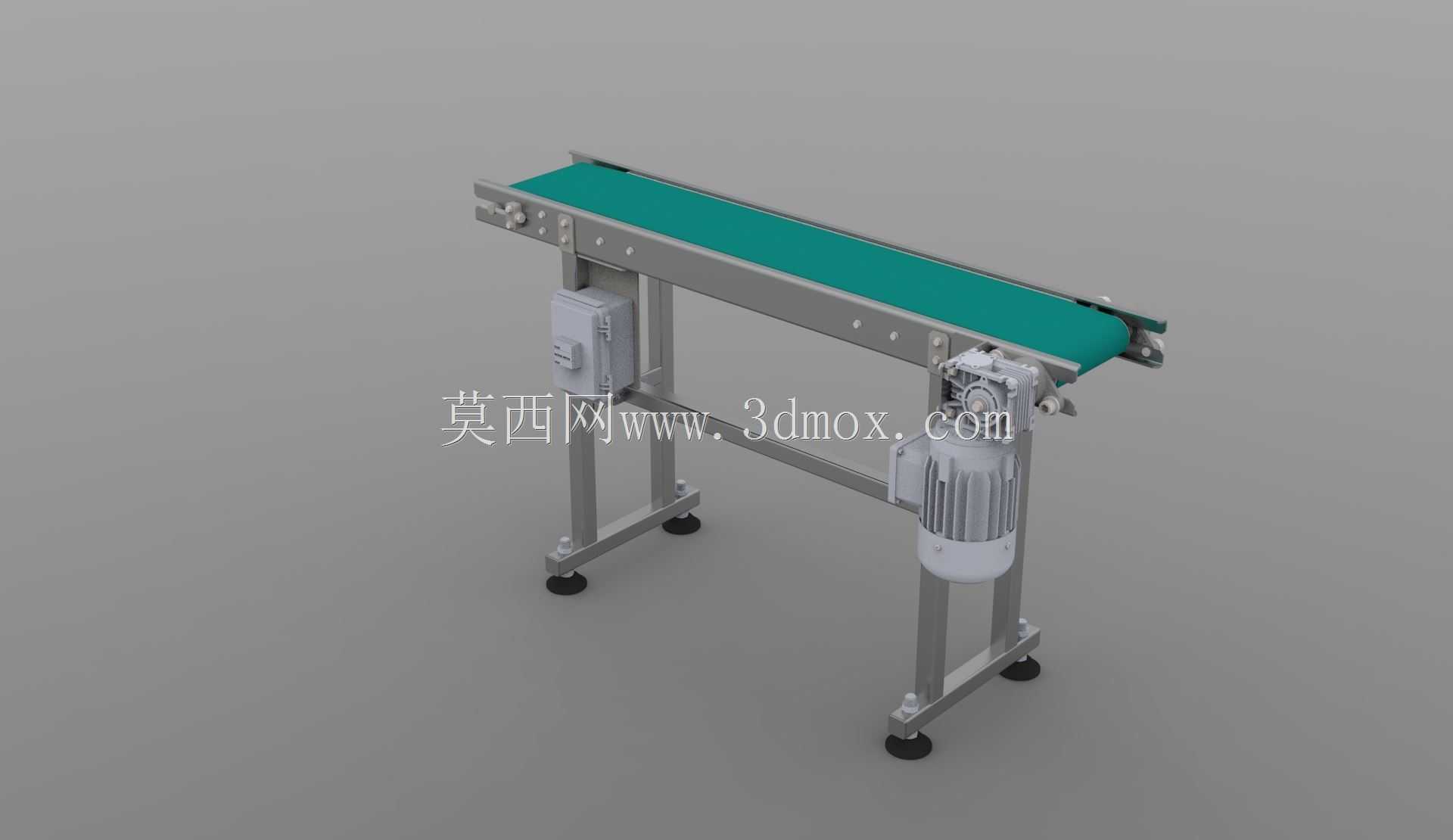

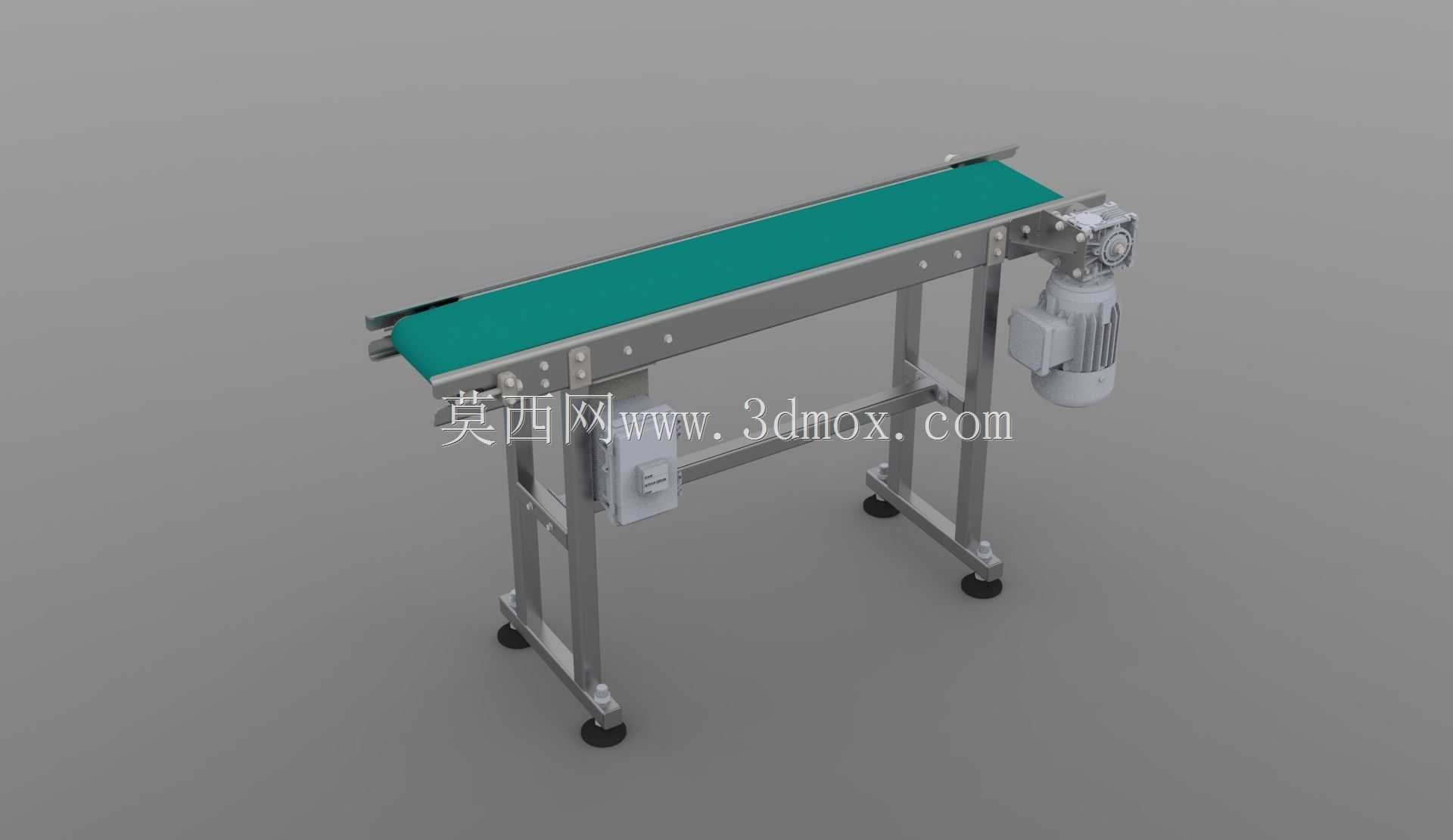

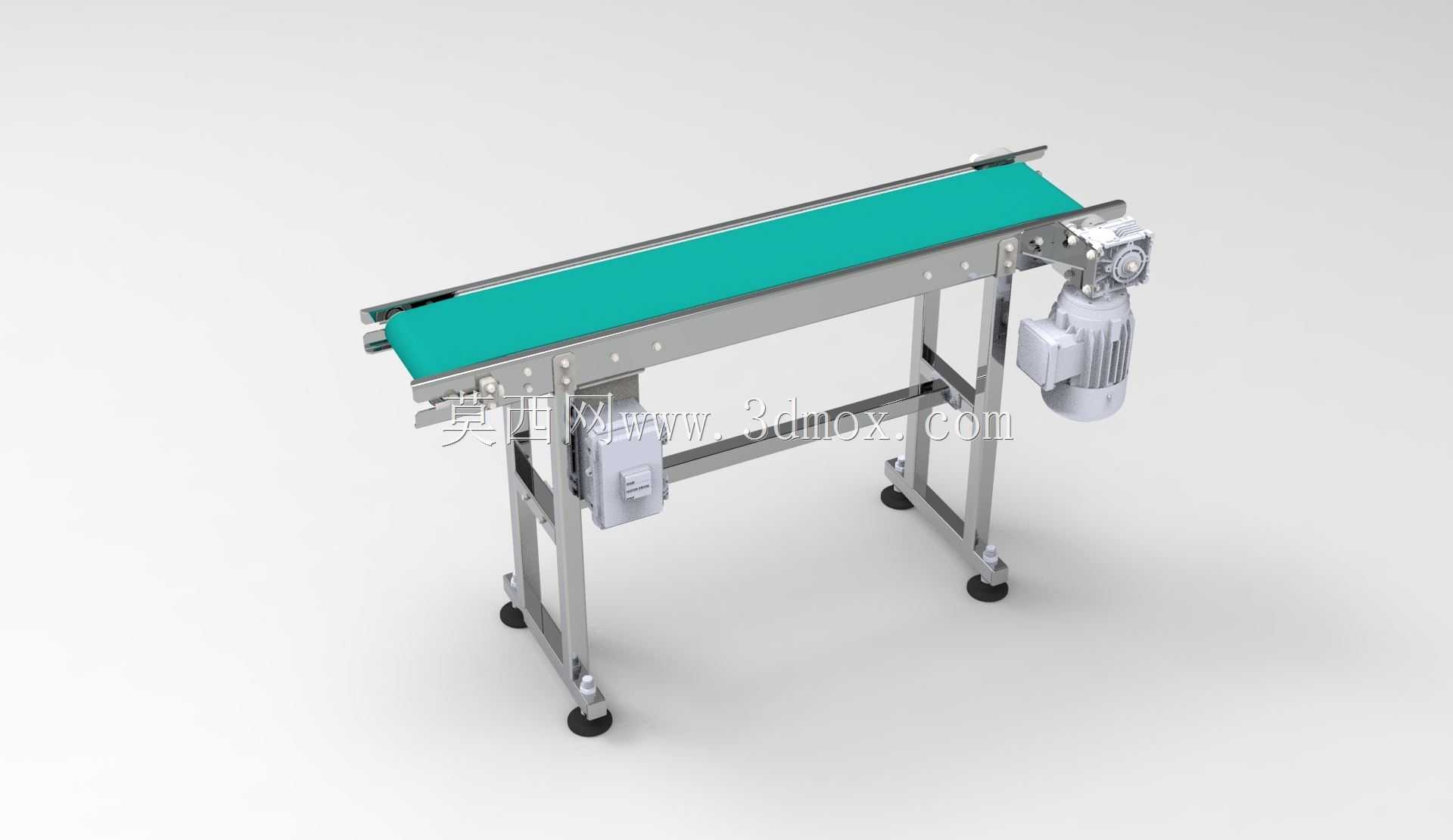

　　输送面选用绿色PVC平皮带，皮带表面平整光滑，摩擦力适中，既可以保证输送过程中工件不发生滑移，也不会对工件底面造成刮擦损伤，皮带下方设置多根平行布置的承托辊，承托辊间距根据输送物料的常规重量设置，避免皮带在承重位置出现下凹变形，保证输送面的平面度，满足小型精密工件的平稳输送需求。机架侧面预留了电气控制盒的安装位，可集成启停、调速控制模块，用户可根据实际产线的节拍需求调整皮带运行速度，适配不同工序的生产节奏，同时机架侧面预留了传感器安装孔位，可方便加装光电传感器、计数装置，实现与上下游设备的信号联动，满足自动化产线的联控需求。

　　从安装边界来看，设备整体宽度控制在较窄的范围内，可适配车间内狭窄的通道空间布置，机架两侧无突出的结构件，不会与周边工位的设备、操作台发生干涉，设备总高度处于人工操作的舒适区间，可直接对接常规高度的工作台、加工设备出料口，无需额外搭建过渡衔接结构。设计过程中优先考虑了设备的易维护性，皮带更换无需拆解整体机架，仅需松开从动端张紧结构即可完成皮带的拆装，驱动电机采用外挂式安装，检修时无需挪动设备整体即可完成电机的拆装维护，所有紧固件均采用标准件，后期更换配件无需定制，可降低设备的运维成本。

　　在结构强度校核阶段，针对机架的承重能力做了针对性优化，框架焊接位置做了加强处理，可满足常规小型工件的输送承重需求，支脚与框架的连接位置采用三角加强筋结构，避免设备长期承重出现支脚变形的问题，可调脚杯采用橡胶防滑底座，既可以增大与地面的摩擦力，避免设备运行过程中出现移位，也可以起到一定的减震作用，降低电机运行产生的振动传递到地面，减少车间内的振动噪声。这款输送设备的结构紧凑，部署灵活，既可以单独作为短距离转运设备使用，也可以多台拼接组成更长的输送线，适配不同长度的产线布局需求，在小型加工车间、组装产线中的适配性较强，能够覆盖多数轻载物料的水平输送场景。
