皮卡车载350公斤手动电动两用小吊机

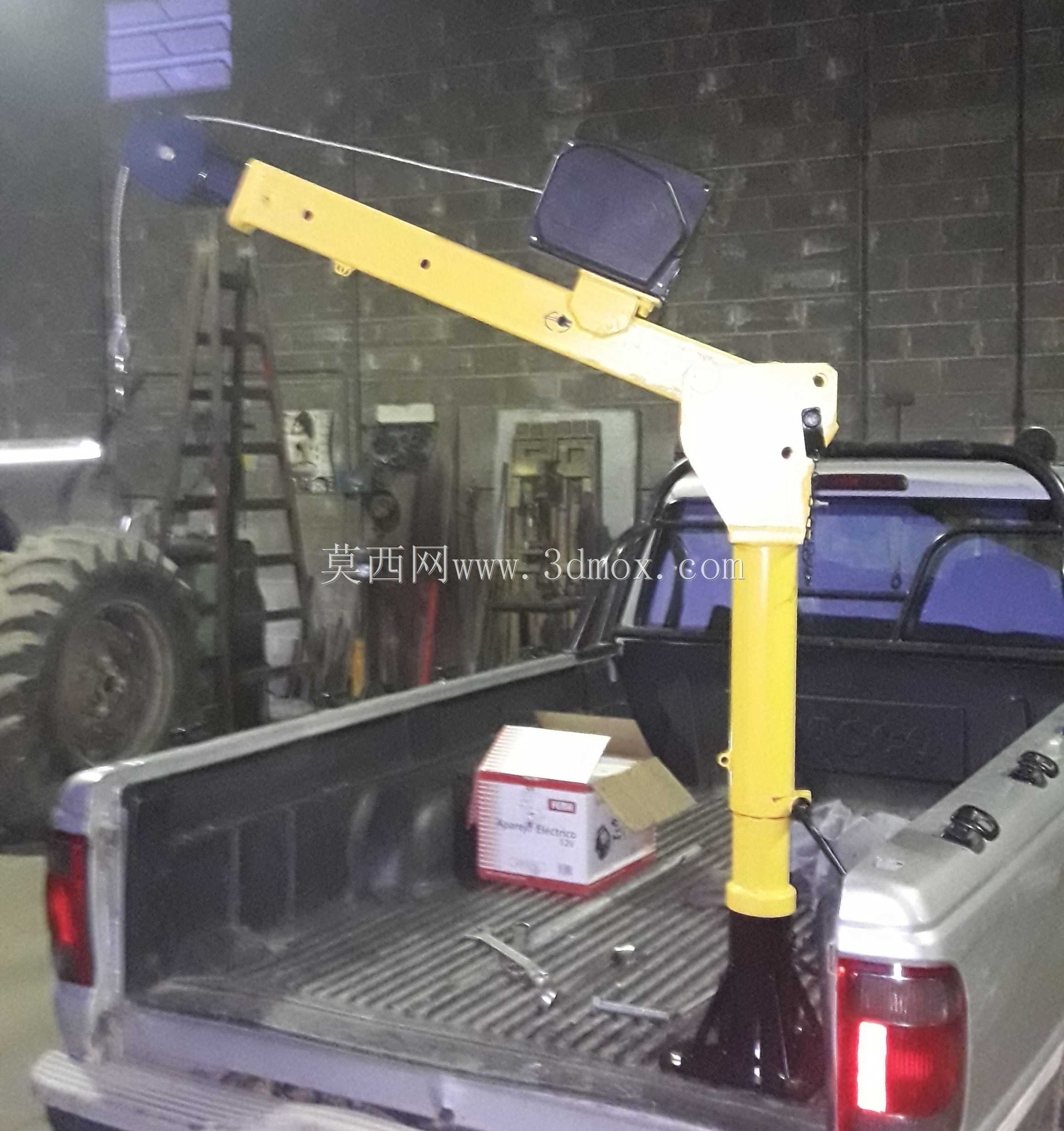

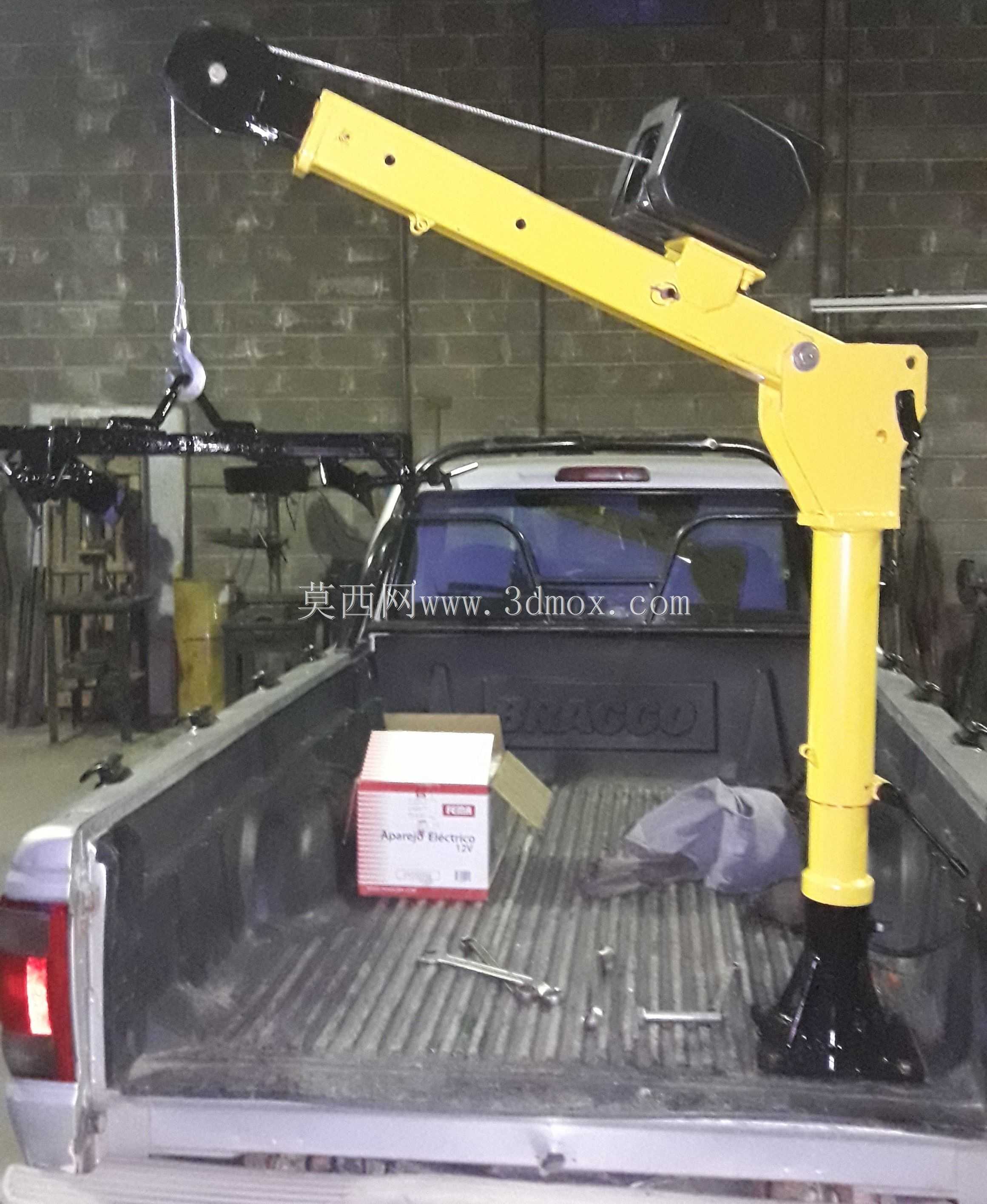

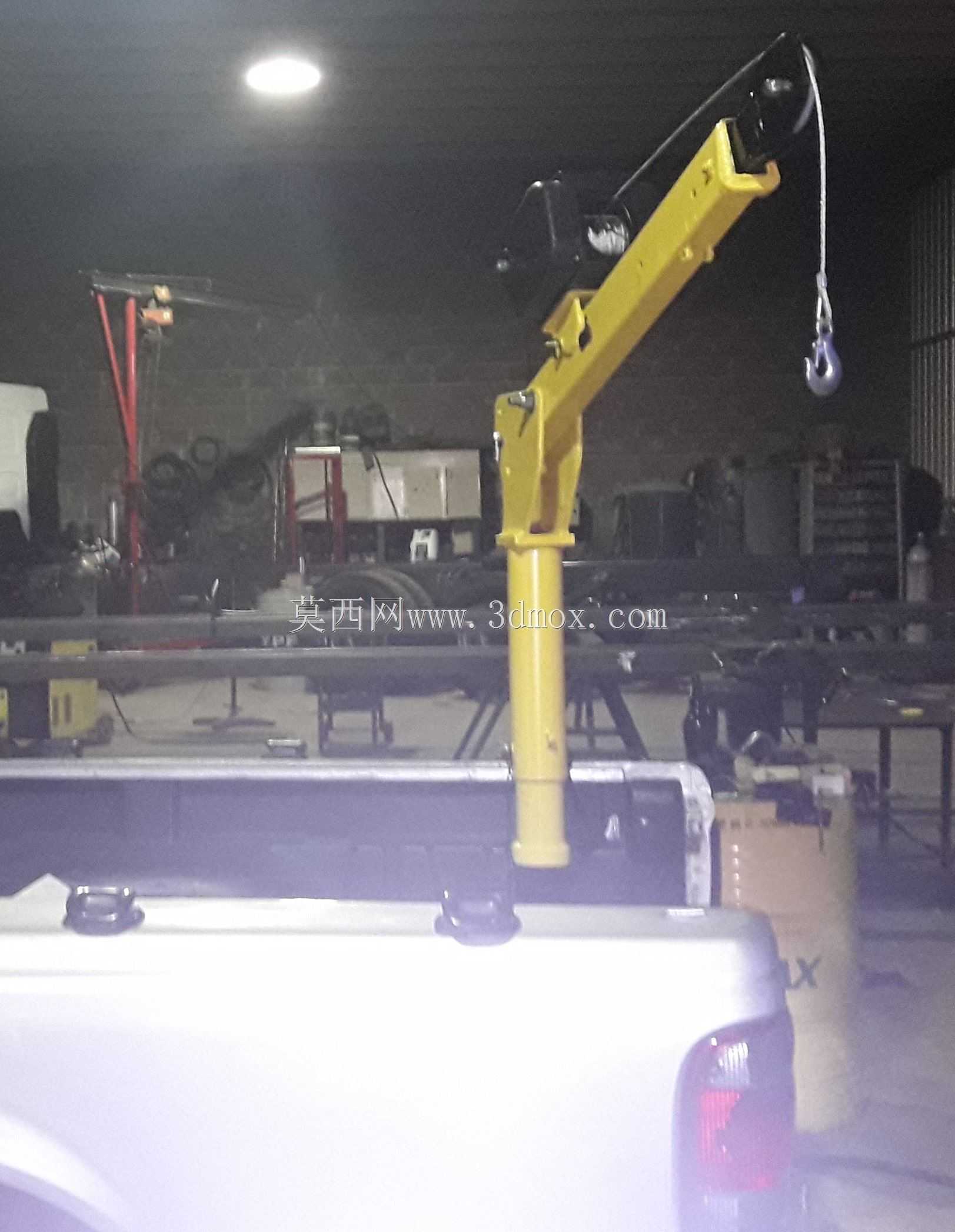

　　这款小型起重设备主要适配皮卡货厢场景，针对零散货物装卸、户外作业轻载起重需求设计，解决了无固定起重设备场景下的小件重物转移痛点，常见于个体维修、户外施工、农场零散物料转运、小型设备上门安装等作业场景，无需依赖外部吊装设施，依托车辆本身即可完成起重作业，大幅降低零散起重作业的设备依赖门槛。设备采用立柱式回转支撑结构，底部为法兰式安装底座，可通过螺栓直接固定在皮卡货厢前端的安装位上，安装时需保证底座与货厢底板的贴合度，螺栓预紧力需达到对应载荷要求，避免起吊时出现底座倾覆风险，立柱高度适配常规皮卡货厢的栏板高度，吊臂收回状态下不会超出货厢前端的轮廓边界，不会影响车辆正常行驶时的道路通过性，也不会遮挡驾驶员的后方观察视野。

　　吊臂采用变截面箱型焊接结构，臂身预留多组销孔，可根据起吊重物的作业半径需求调整臂长，不同臂长对应额定起重量严格遵循载荷曲线要求，350公斤额定载荷对应最小作业半径工况，作业半径增大时需对应降低起吊重量，避免出现过载弯折风险。臂端配置定滑轮组，配合钢丝绳实现载荷传递，钢丝绳走向沿臂身上部的导绳槽布置，避免收放绳时出现跳绳、乱绳问题。驱动部分采用手动与电动绞车结合的双模式设计，电动绞车可直接接驳车辆车载电源，常规作业时通过电动模式实现重物的升降，降低操作人员劳动强度，当遇到车辆电源亏电、野外无供电补充的场景时，可切换至手动操作模式，通过摇把驱动绞车卷筒完成重物升降，保证极端场景下设备仍可正常作业。

　　回转部分采用立柱与底座间的滑动轴承配合结构，可实现吊臂360度水平回转，操作人员可通过拉动吊臂或重物实现作业范围覆盖，回转阻尼设置适中，既保证回转操作顺畅，又能避免吊臂带载时出现自由溜转的问题，作业时可通过立柱上的锁止销固定回转角度，保证重物起吊过程中的稳定性。设备整体采用喷塑防腐处理，适配户外露天作业的环境要求，臂身与立柱的焊接位置均做了倒角去应力处理，避免长期交变载荷下出现焊缝开裂问题。设计过程中重点校核了底座安装位的载荷分布，针对皮卡货厢底板的承载能力做了载荷分散设计，底座接触面积足够大，避免起吊时应力集中造成货厢底板变形；同时对吊臂的抗弯截面模量做了冗余计算，在额定载荷下臂端挠度控制在合理范围内，

　　保证起吊过程中重物不会出现明显的下沉晃动。绞车部分配置了自锁式蜗轮蜗杆结构，无论电动还是手动模式下，只要停止驱动输入，卷筒即可自动锁止，避免重物出现自由下坠的安全隐患，钢丝绳选用镀锌防旋转钢丝绳，减少起吊过程中重物的自旋晃动，提升作业安全性。设备的操作控件全部布置在立柱侧方操作人员伸手可及的位置，电动控制开关带防水护套，适配户外雨天作业的使用需求，手动摇把采用可折叠结构，不用时可折叠收纳，避免车辆行驶过程中摇把晃动产生异响或剐蹭货厢内货物。从安装边界来看，设备固定后整体横向宽度不超过皮卡货厢的内宽，吊臂收回后前端不会超出车头轮廓，高度方向不会超过驾驶室顶部高度，完全满足车辆上路行驶的外廓尺寸要求，无需额外拆卸即可正常通行；日常使用时可根据作业需求快速调整臂长与回转角度，覆盖货厢内部及货厢侧方、后方的作业范围，可轻松完成将地面重物吊至货厢内、货厢内重物转移至地面、货厢内重物位置调整等常规作业，对于维修场景下的小型发动机、五金配件、建材等重物的装卸尤为适用，相比人工搬运大幅降低劳动强度，同时避免人工搬运重物时的砸伤、扭伤风险。
