简化版水下ROV作业配套系统结构设计

　　这套简化的水下ROV作业配套系统，核心围绕近岸浅水区域的水下巡检、轻型作业任务搭建，整体结构做了大量渲染友好的简化处理，剔除了非核心的细碎管线、紧固件等特征，既保留了完整的作业逻辑链路，也能直接用于方案展示、作业流程演示类的可视化场景。整套系统覆盖了ROV本体存储、吊装下放、配套物料承载三个核心作业环节，没有冗余的功能模块，适配小型作业船、近岸固定作业点的部署需求。

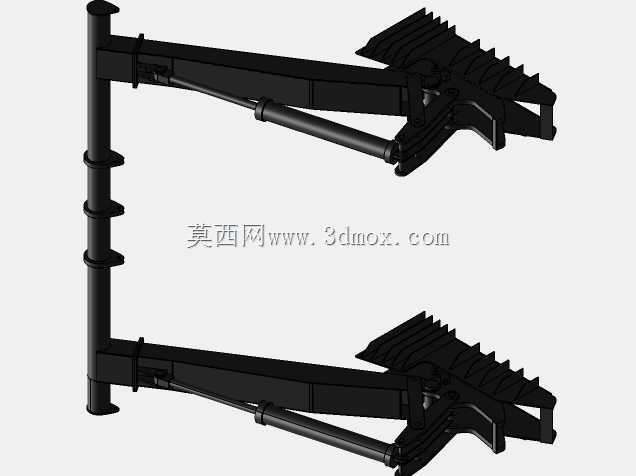

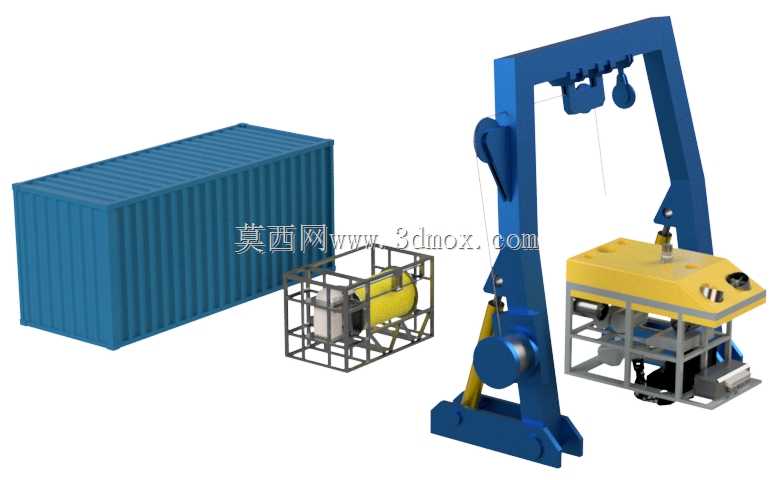

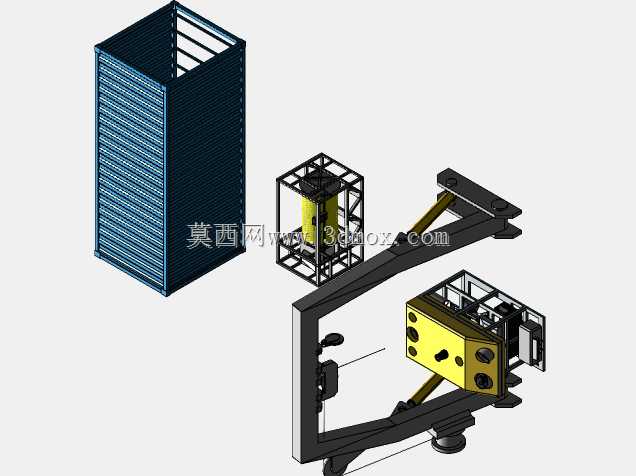

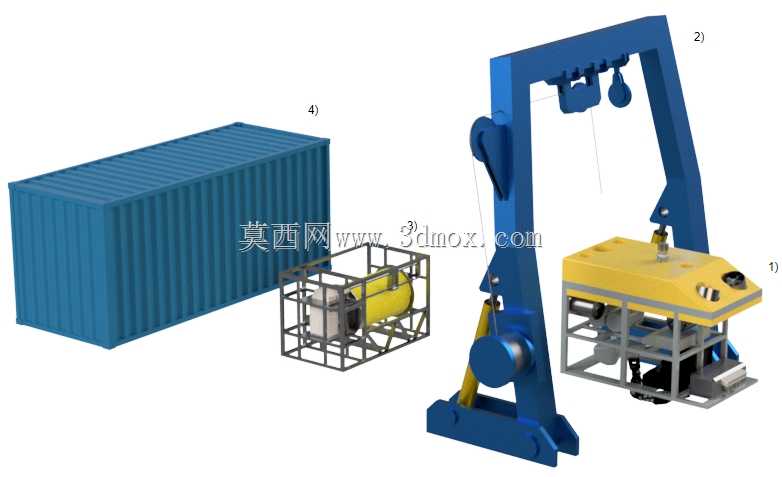

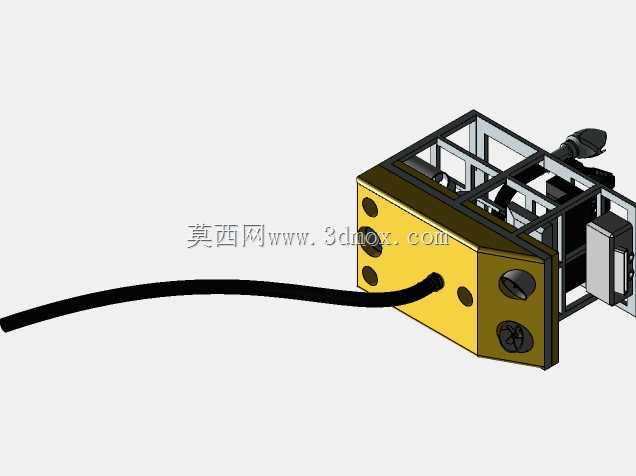

　　从结构组成来看，系统包含四个核心单元：ROV本体框架、门式起重吊装机构、钢丝卷筒组件、标准海运集装箱。其中ROV本体采用框架式承载结构，主体为方形焊接型材框架，上部搭载黄色浮力材料模块，框架内部预留了推进器、观测摄像头、作业机械手的安装位，底部设置了可调式压载块安装槽，框架整体尺寸控制在1.8m×1.5m×1.2m范围内，干重约320kg，可适配300米以浅的水下作业需求，框架边角做了圆弧过渡处理，避免下放过程中磕碰船舷或吊装结构。

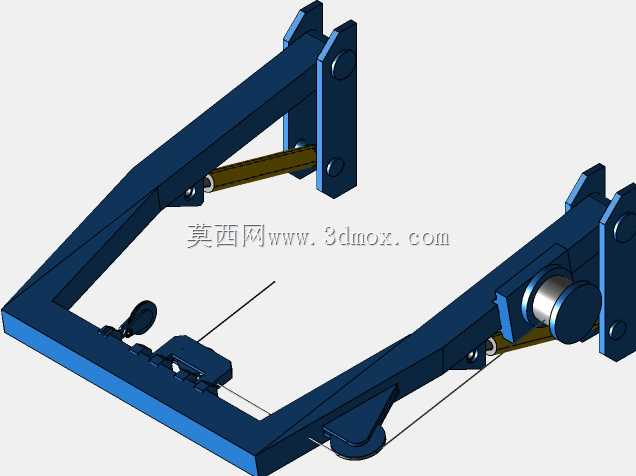

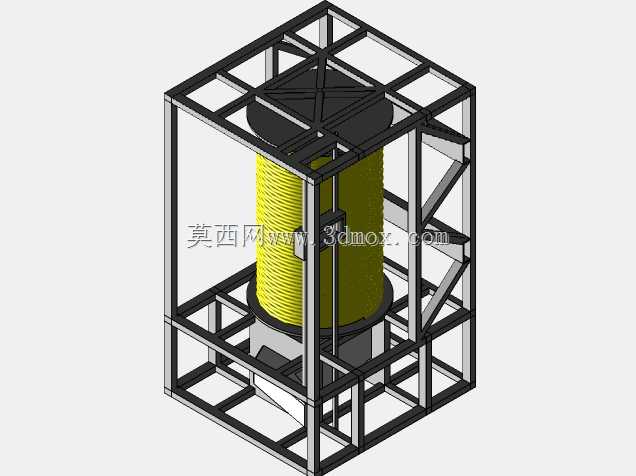

　　门式起重机构是整套系统的核心吊装单元，采用单主梁门式结构，支腿为变截面箱型焊接结构，底部设置了可与作业甲板固定的连接法兰，主梁上配置了双吊点电动葫芦，其中主吊点额定载荷1t，负责ROV本体的起吊下放，副吊点额定载荷0.5t，可用于配套工具、压载块的转运，起重机整体跨度4.2m，有效起升高度6m，支腿外侧间距3.8m，可直接横跨在标准集装箱上方完成作业，不需要额外占用甲板的大面积存储空间。起重机的起升机构配套了独立的钢丝卷筒组件，卷筒采用折线绳槽结构，可容纳120米长度的12mm直径镀锌钢丝绳，卷筒侧边配置了排绳器支架，避免多层缠绕时出现乱绳、咬绳问题，卷筒的安装支座直接固定在起重机的单侧支腿旁，不需要额外搭建安装基础，整套吊装单元拆解后可装入配套的集装箱内运输，转场时不需要额外的大型货运车辆。

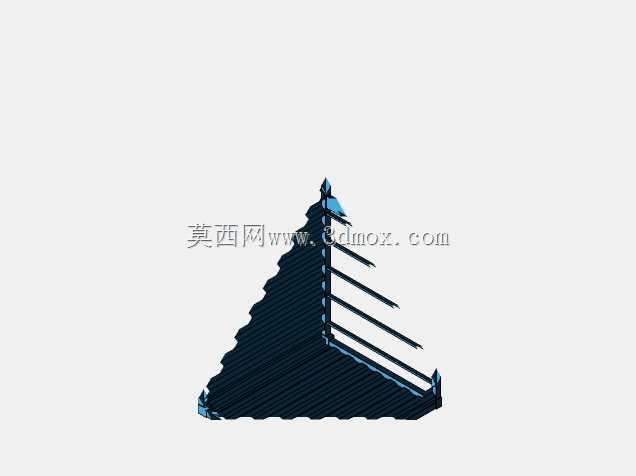

　　配套的标准集装箱采用20英尺通用海运集装箱尺寸，外部尺寸为6.058m×2.438m×2.591m，内部可容纳拆解后的起重机组件、ROV本体、备用钢丝卷、作业工具等全部配套物料，集装箱侧门做了可完全开启的结构设计，作业时可直接作为临时工具存储间，不需要额外搭建临时仓储棚。集装箱在作业现场的摆放位置与起重机支腿的安装位置做了匹配设计，起重机就位后，集装箱刚好位于主梁的侧方覆盖范围内，吊具可直接从集装箱内部调取物料，减少现场二次搬运的工作量。

　　设计过程中优先考虑了渲染与方案展示的需求，所有结构的倒角、焊缝、表面纹理都做了适配渲染的简化处理，没有保留对外观展示无影响的内部细碎结构，不同单元的材质做了明确区分：起重机主体采用工程蓝涂装，ROV浮力模块采用醒目的黄色，集装箱采用标准海运蓝涂装，框架结构采用金属原色，渲染时不需要额外调整材质参数就能得到清晰的视觉效果。结构的安装边界做了明确的预留：起重机支腿底部的连接孔位按照标准甲板T型槽间距设计，可直接通过T型螺栓固定在作业船甲板或岸基作业平台上；ROV框架的吊点位置与起重机主吊点的起吊范围完全匹配，起吊时ROV不会与支腿发生干涉；钢丝卷筒的出绳角度与起重机滑轮组的入绳角度保持一致，作业过程中钢丝绳不会与结构件发生摩擦。

　　这套系统的应用场景主要覆盖近海水产养殖区的网箱巡检、水下管线的日常排查、近岸水工结构的水下检测、小型水下目标的打捞辅助等轻型作业任务，相比大型作业ROV的配套布放系统，这套简化结构的部署成本更低，转场更灵活，对作业场地的要求更低，不需要大型吊装设备辅助就能完成整套系统的搭建，适合小型作业团队、地方海事运维、水产养殖运维等场景使用。结构设计过程中规避了复杂的定制化加工件，大部分型材、标准件都可以直接采购，现场焊接组装即可完成搭建，后期维护更换配件的成本也更低。ROV框架的模块化设计可以根据不同的作业需求更换搭载模块，不需要改动整体框架结构，比如搭载检测摄像头时可完成巡检任务，搭载小型剪切工具时可完成渔网清理、异物清除类作业，搭载采样装置时可完成水下沉积物采样任务，适配性较强。
