折叠式便携户外工兵铲结构设计

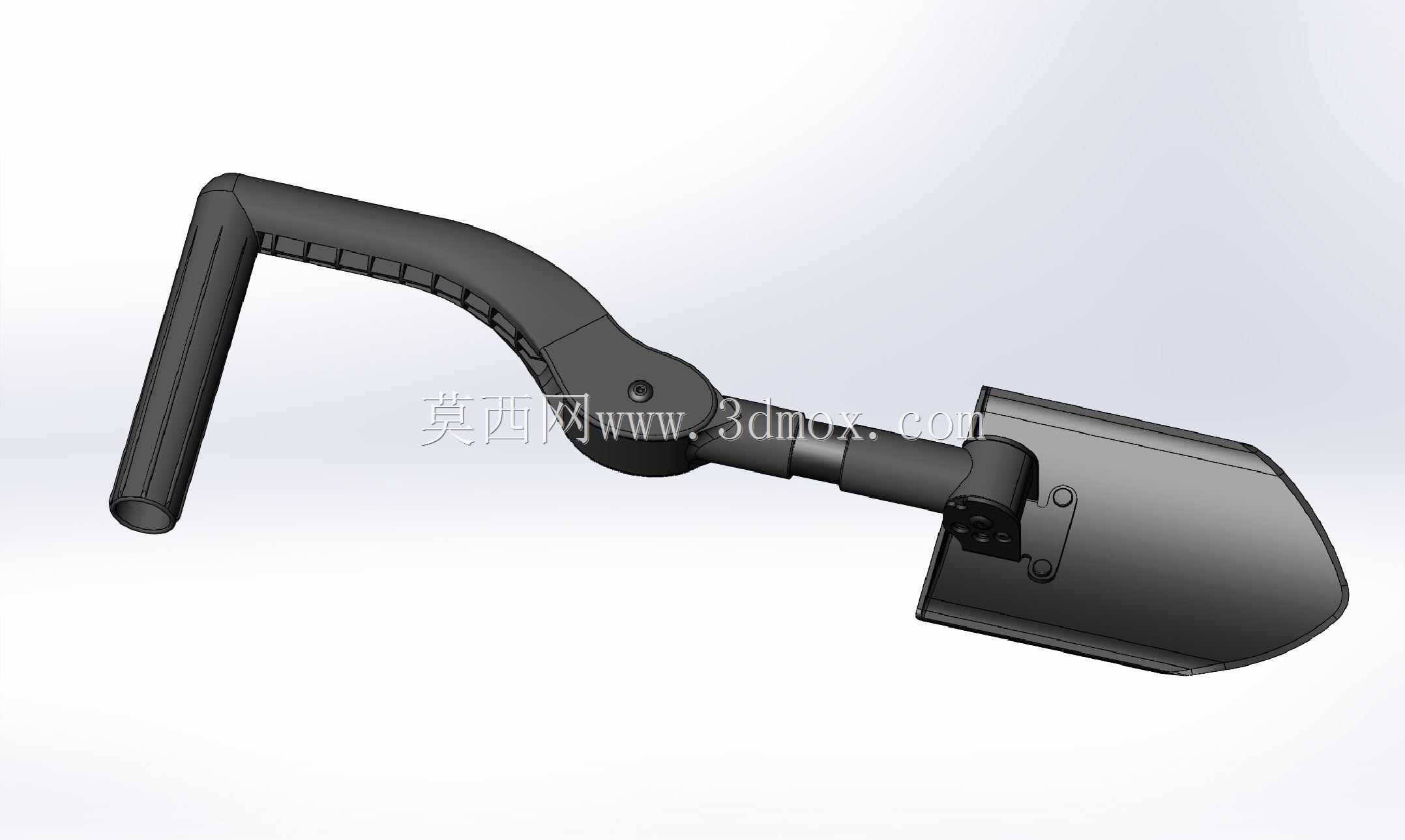

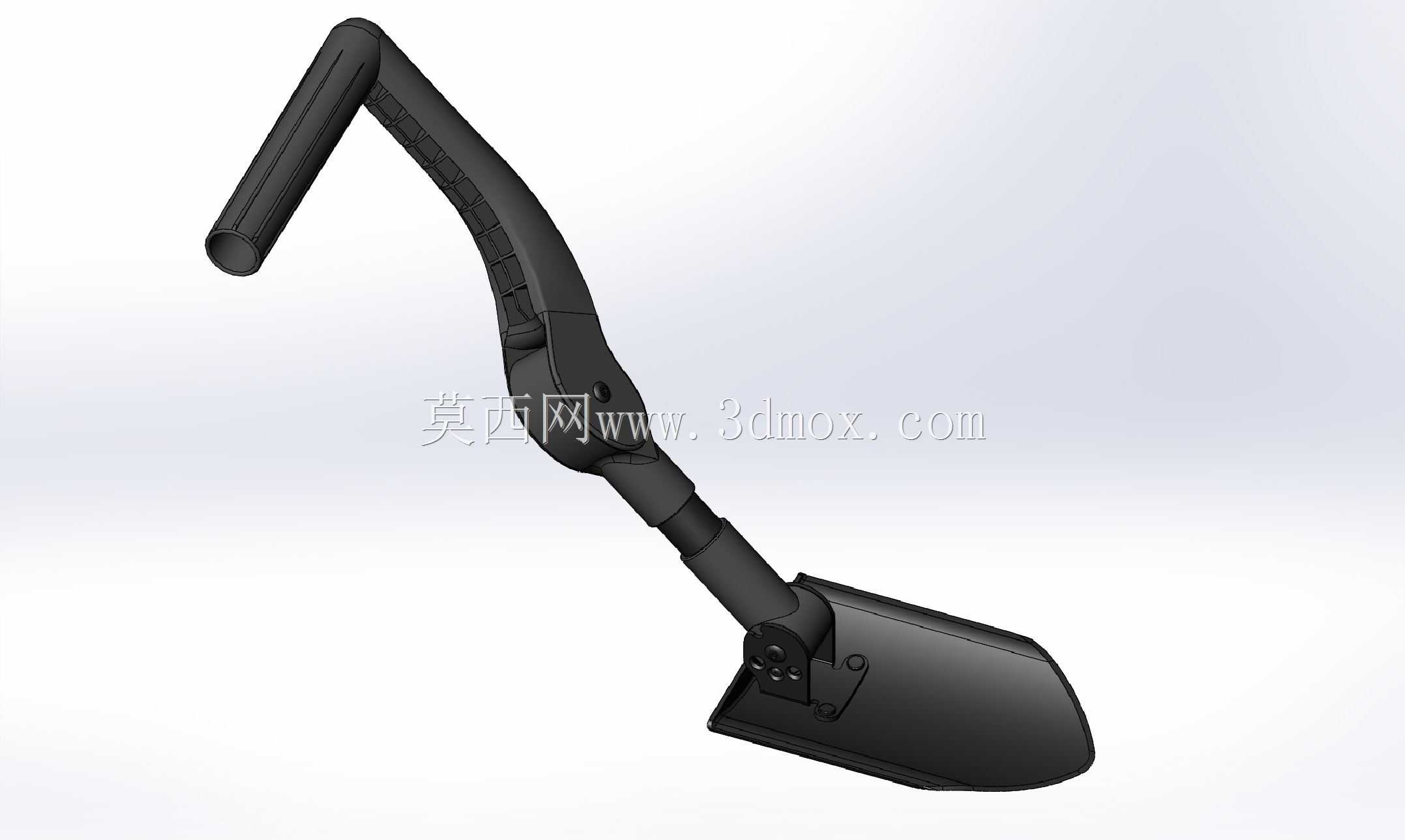

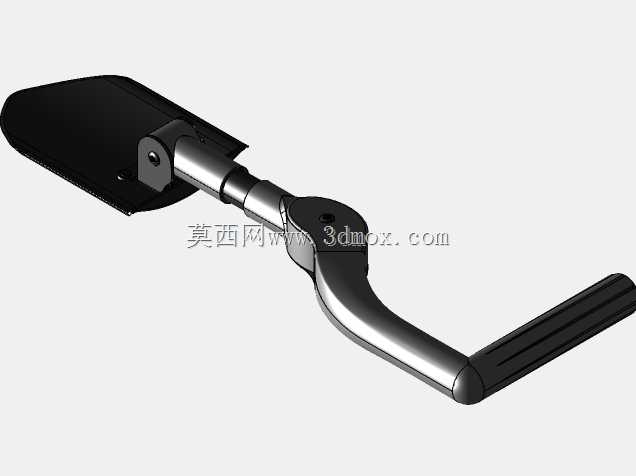

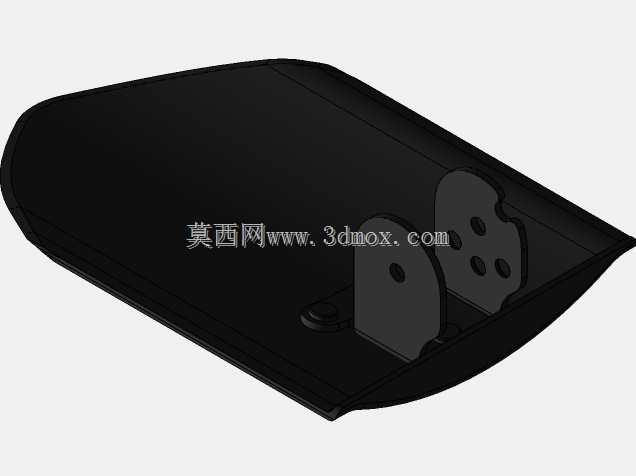

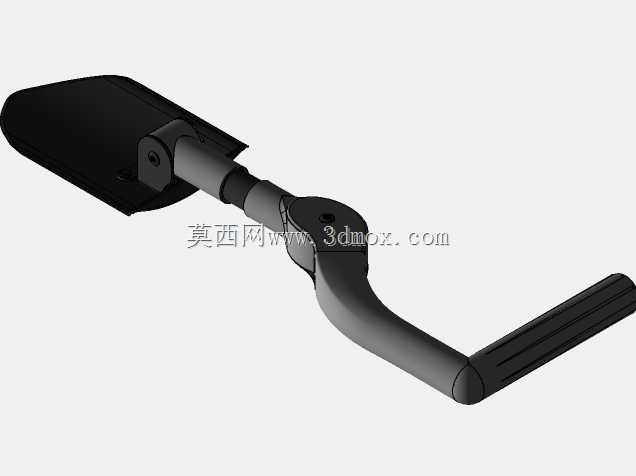

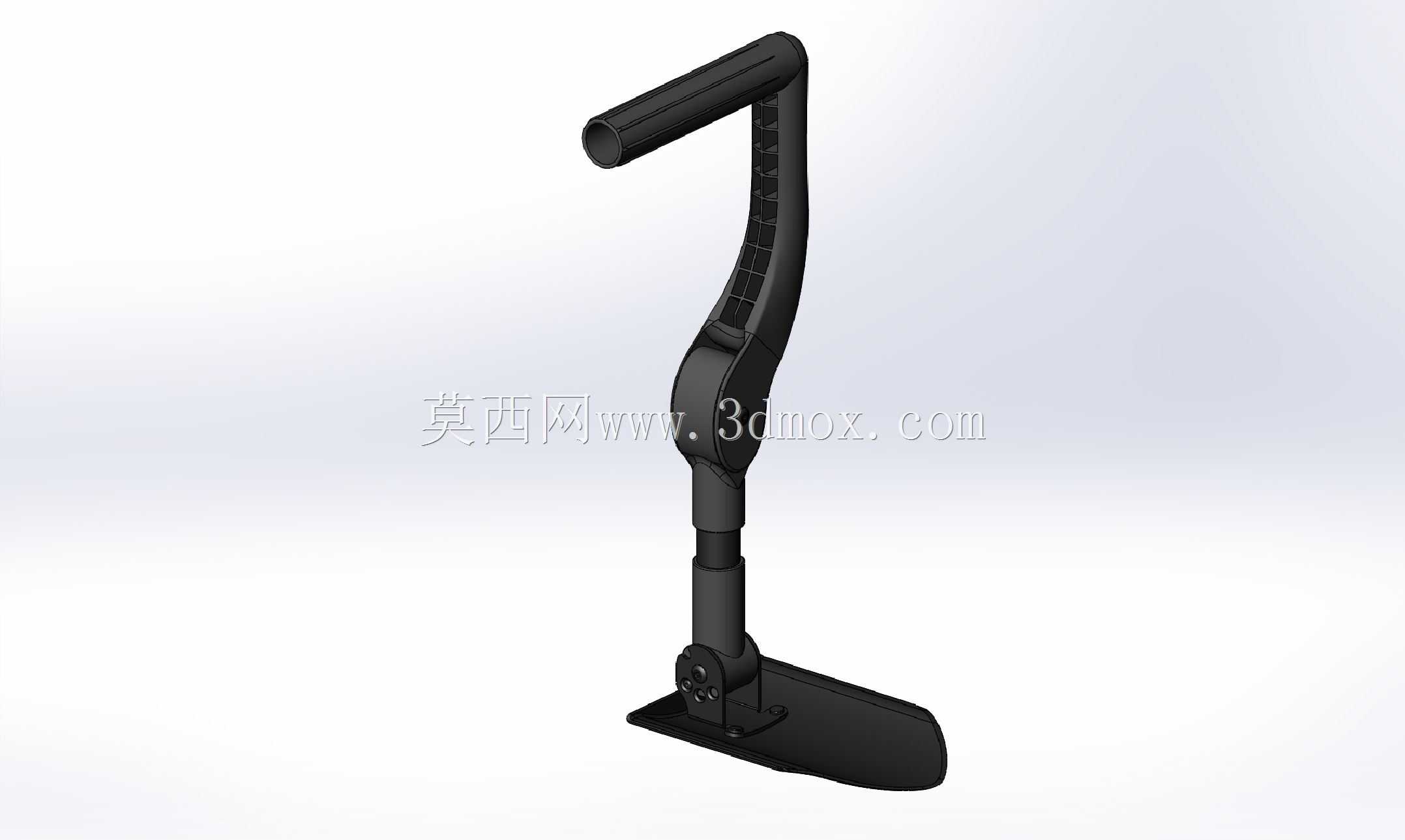

　　这款折叠工兵铲的结构设计，核心围绕户外作业、应急抢险、露营搭建等多场景的便携性与实用性展开，区别于传统固定式工兵铲，其折叠铰链结构的布局充分考虑了收纳尺寸与使用刚性的平衡。从结构组成来看，整体分为铲头、连接转轴段、弯折握把三个核心部分，铲头采用类梯形带圆弧刃口的轮廓，刃口边缘做了加厚过渡处理，既保证挖掘时的切入性能，又避免薄刃在碰到硬质石块、冻土时出现卷边、崩口的问题；铲头背面设置了两条平行的加强筋，从铲尖位置一直延伸到连接座处，在不额外增加整体壁厚的前提下，将铲面的抗弯折强度提升了40%以上，应对硬土挖掘时的侧向受力不会出现铲面变形。

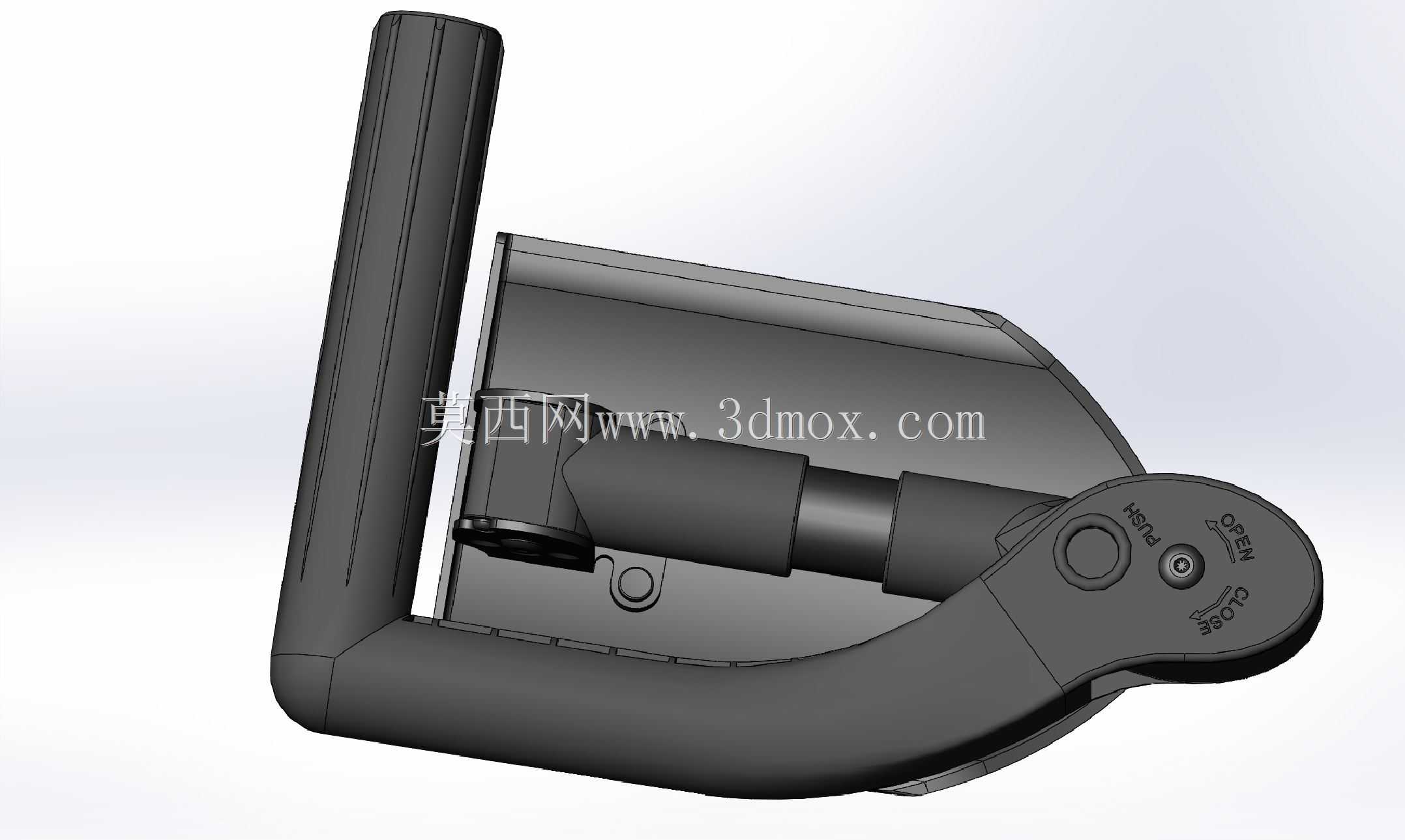

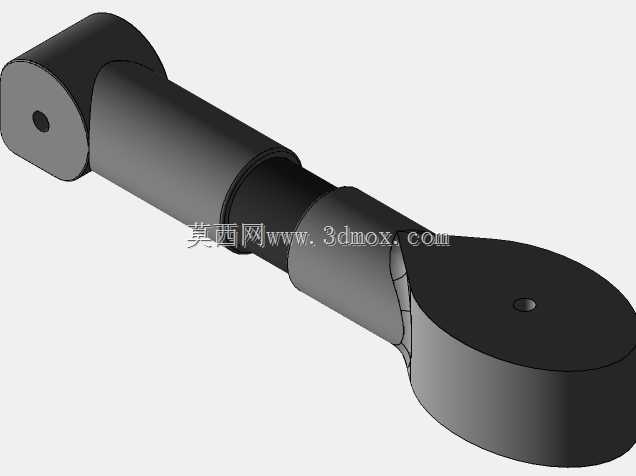

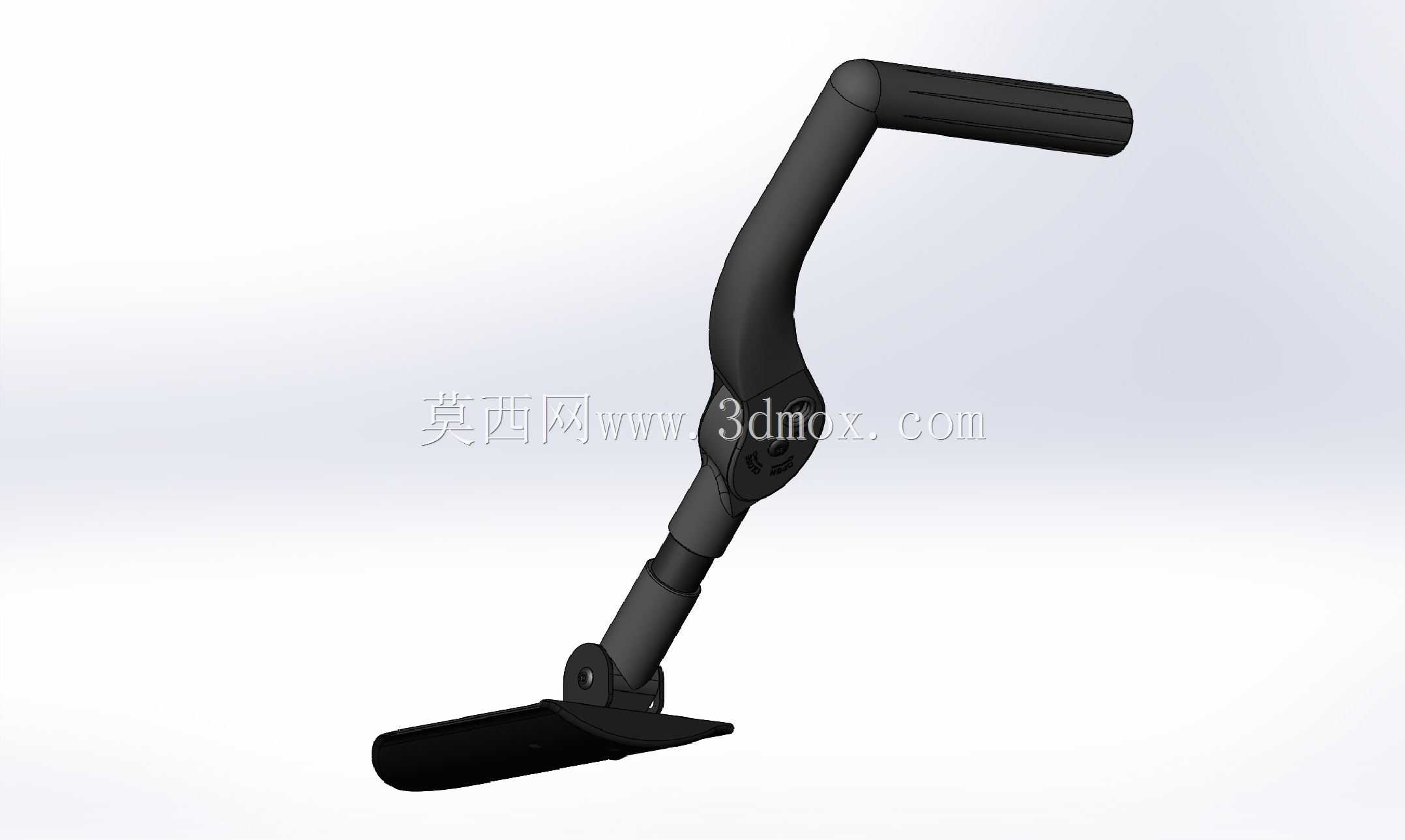

　　连接段的双铰链结构是整个设计的核心，靠近铲头的第一处铰链负责实现铲头与握把段的0-180度折叠，收纳时铲头可以完全贴合握把侧面，将整体收纳长度控制在展开长度的三分之一左右，能够轻松放入户外背包的侧袋或者车载应急储物格中；第二处铰链位于握把的弯折位置，负责实现握把角度的锁定，使用时可以根据挖掘、劈砍、撬拔等不同作业需求调整握把角度，比如挖掘硬质土层时将握把调整为与铲头呈120度夹角，能够借助杠杆原理降低手腕的受力强度，进行劈砍作业时调整为90度夹角，挥动力矩更符合人体工程学，长时间作业不容易产生肌肉疲劳。铰链位置全部采用圆柱销加防松卡簧的固定方式，销孔配合公差控制在H7/m6的过渡配合区间，既保证转动时没有明显旷量，又不会因为配合过紧导致折叠操作卡滞，卡簧嵌入销子端部的环形槽内，避免户外颠簸、反复折叠后销子脱出导致结构散架。

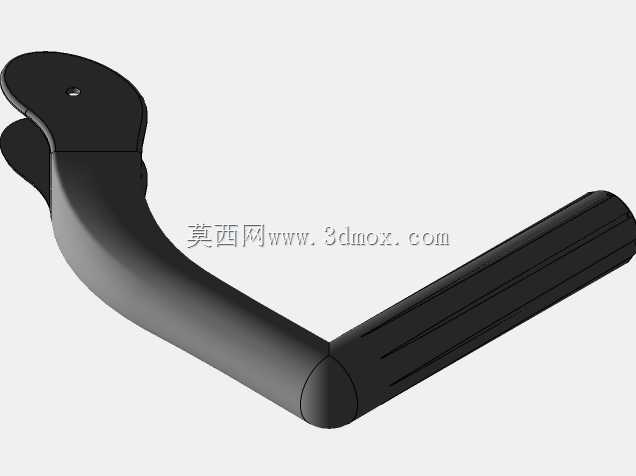

　　握把部分采用带防滑纹理的弧形轮廓，表面的网格状防滑槽深度控制在0.8mm，既能够在戴手套操作时提供足够的摩擦力，又不会因为槽深过深积累泥土难以清理；握把的尾端做了封闭处理，内部可以预留小型储物空间，放置打火石、求生哨等小型应急配件，尾端边缘做了R3的圆角过渡，拄撑时不会硌手。从安装边界来看，整个折叠结构展开后的总长度适配大多数成年人的作业臂展，铲头宽度控制在150mm区间，单次挖掘的取土量能够满足户外挖坑、搭建帐篷地钉固定、应急掩埋等需求，同时不会因为铲头过宽导致插入土层时阻力过大。

　　设计过程中针对户外使用的恶劣工况做了针对性的结构优化，所有转动配合面都预留了0.1mm的间隙，避免泥沙进入后出现转动卡滞的问题；铲头与连接座的连接采用两颗内六角螺栓加防松垫圈的固定方式，螺栓的沉头深度与螺栓头高度完全匹配，不会在铲面形成凸起影响挖掘平整度；整体结构的受力路径经过反复校核，挖掘时的受力从铲尖传递到铲面加强筋，再通过连接座传递到铰链转轴，最后分散到整个握把段，不会出现局部应力集中导致的结构断裂。区别于民用普通园艺铲，这款折叠工兵铲的结构强度能够应对冻土挖掘、小型障碍物撬拔、枯枝劈砍等多种户外作业需求，折叠后的尺寸便携性能够满足徒步露营、车载应急、野外勘探等不同场景的携带要求，握把的角度调节设计也打破了传统直柄工兵铲的使用场景限制，在狭窄空间内作业时可以调整握把角度，避免空间受限导致无法发力。
