带压缩空气管路的立式玻璃搅拌装置

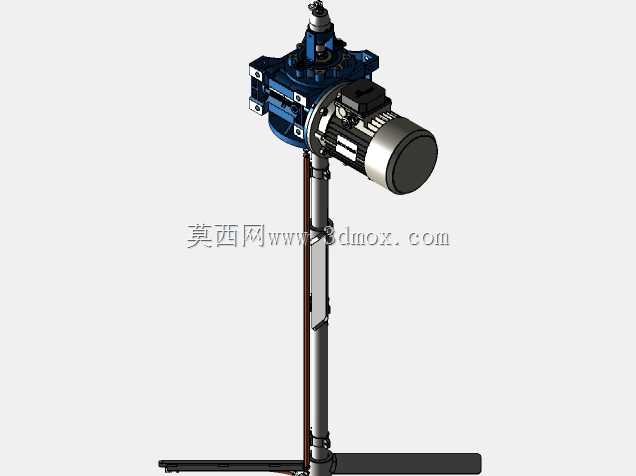

　　这款立式搅拌装置主要面向玻璃熔制、陶瓷釉料制备这类需要对高粘度浆状物料进行持续混合的生产场景，在日用玻璃器皿、工艺陶瓷生产车间的配料工序中十分常见，区别于常规混凝土搅拌类设备，它的作业对象是含有固体颗粒的半液态混合物料，搅拌过程中既要保证物料组分均匀分散，还要避免局部沉淀分层影响后续成型工序的成品率。从结构设计来看，装置上部采用立式减速驱动单元作为动力输出端，蓝色涂装的减速箱体直接集成安装支座，不需要额外搭建复杂的安装机架，能够直接固定在配料罐的顶部法兰位置，安装时只需要保证搅拌轴与罐体中心的同轴度误差控制在允许范围内，就可以避免运转过程中出现轴系摆动、密封件偏磨的问题。长轴式搅拌杆从上至下贯穿罐体内部空间，杆体采用分段式连接结构，

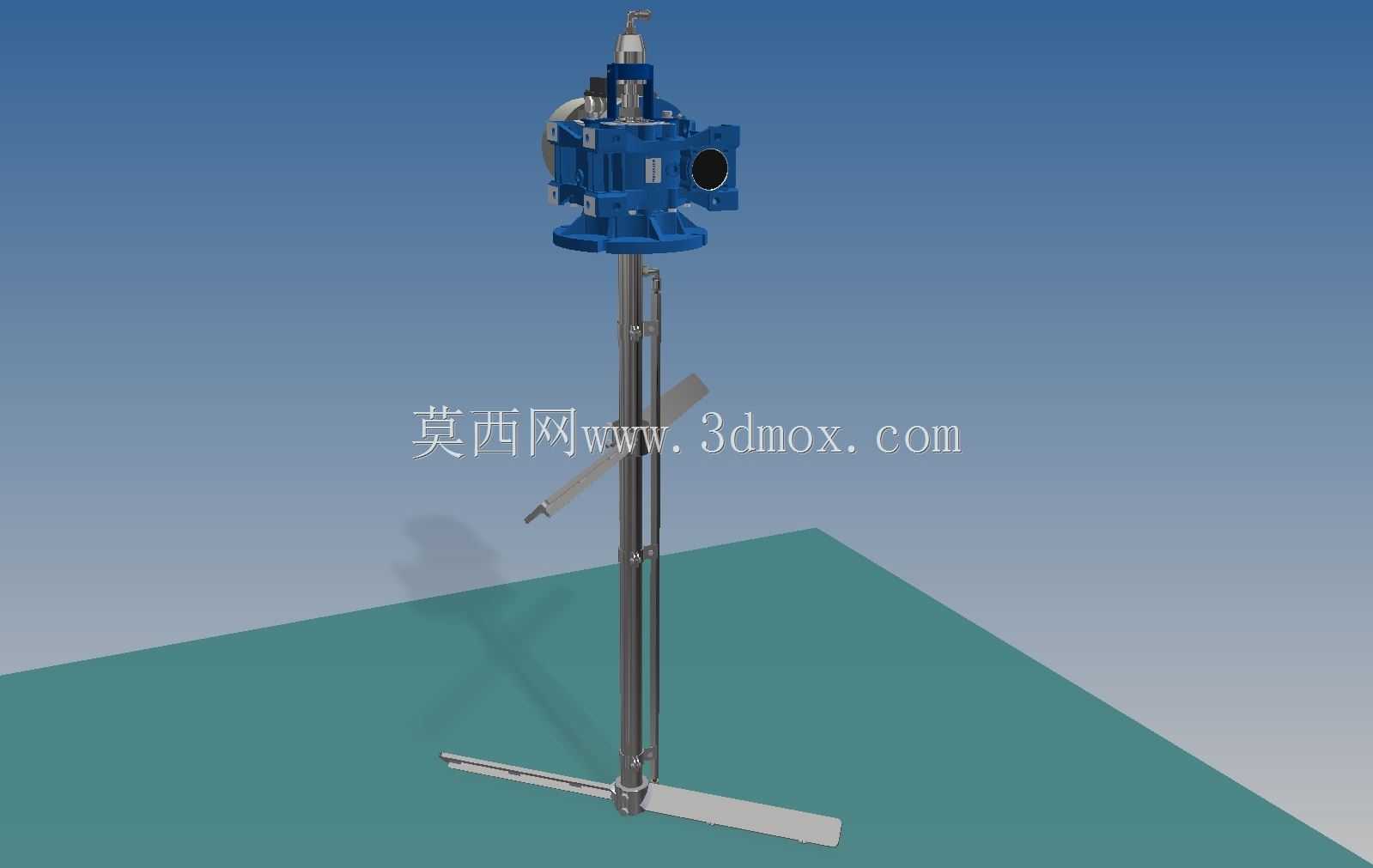

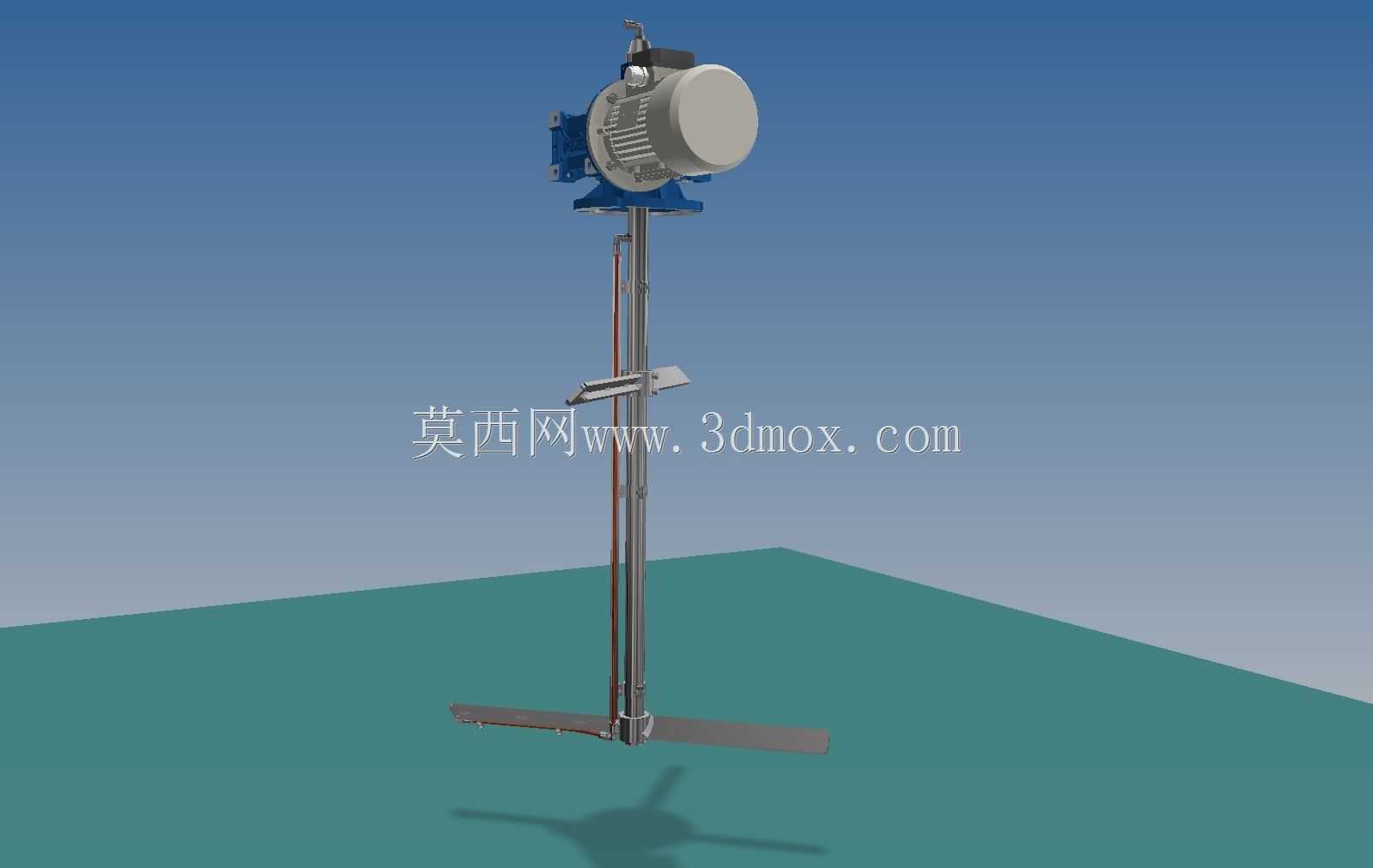

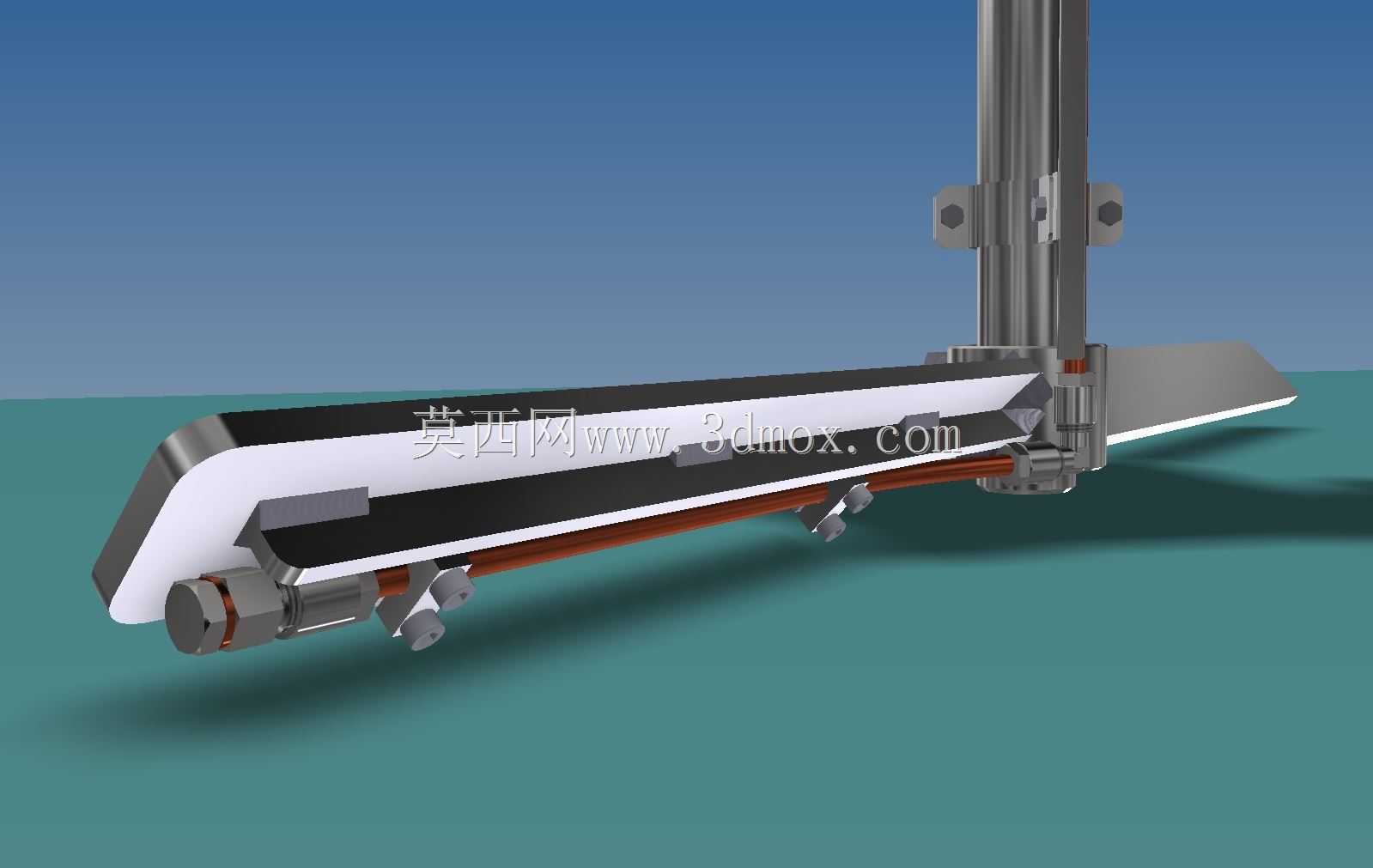

　　不同长度的杆段可以根据罐体的实际深度进行选配，适配不同容积的配料罐体，轴系下部设置两层搅拌桨叶，底层采用平直叶结构，主要作用是扫过罐体底部区域，将沉积在罐底的高密度固体颗粒搅起，避免物料在底部堆积板结；上层采用斜叶结构，运转过程中能够推动物料形成轴向循环流，让罐内不同高度位置的物料都能得到充分混合，不会出现上下层物料组分差异过大的问题。设计阶段特意在搅拌杆侧部增加了一根独立的压缩空气管路，管路沿着搅拌杆平行布置，通过固定卡件与搅拌杆连接固定，不会随搅拌轴一同转动，现场安装调试时，操作人员可以根据实际物料的粘度、固体颗粒含量，在压缩空气管的对应位置钻出不同数量、不同孔径的通气孔，通气时压缩空气会以气泡形式分散到物料内部，

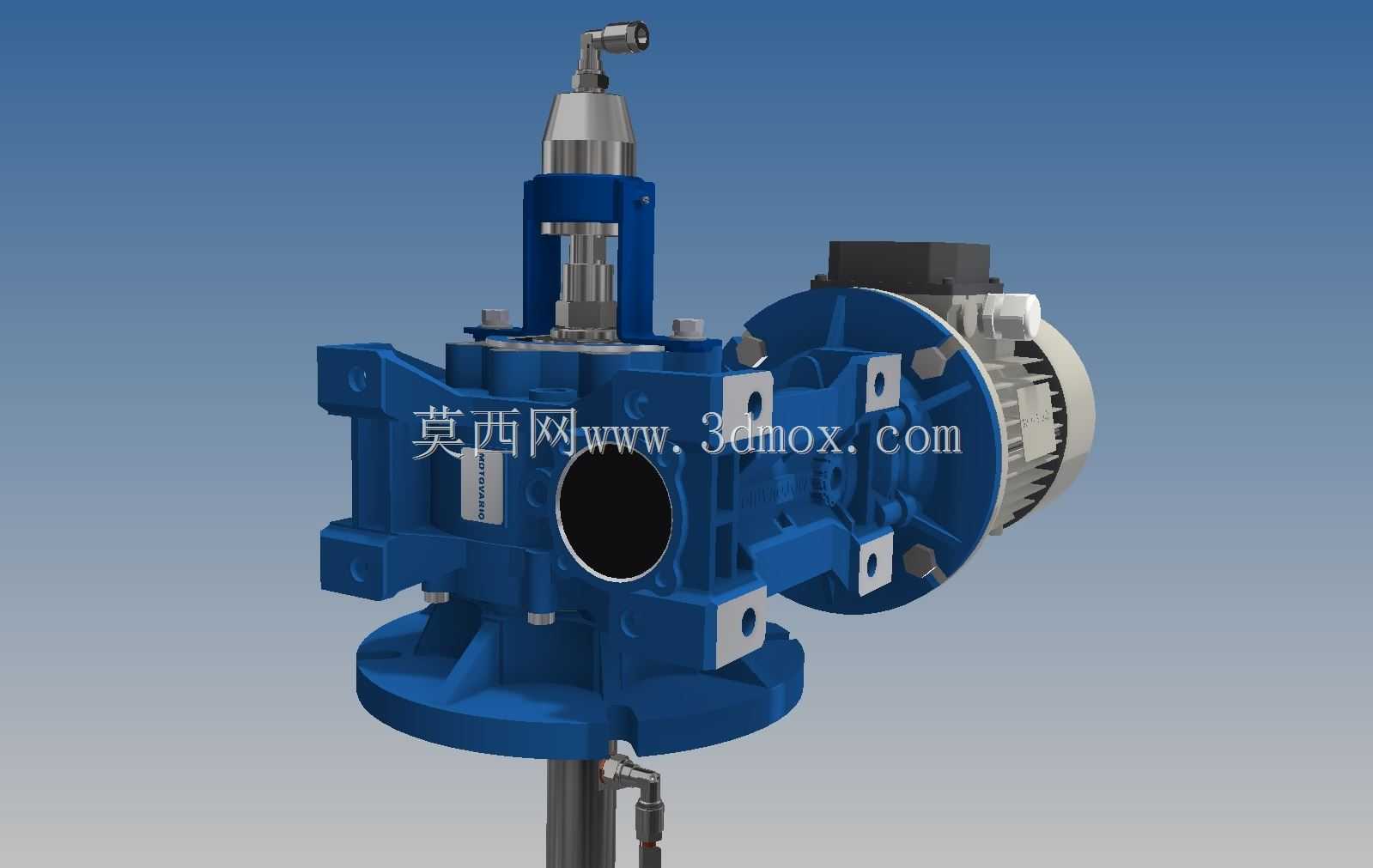

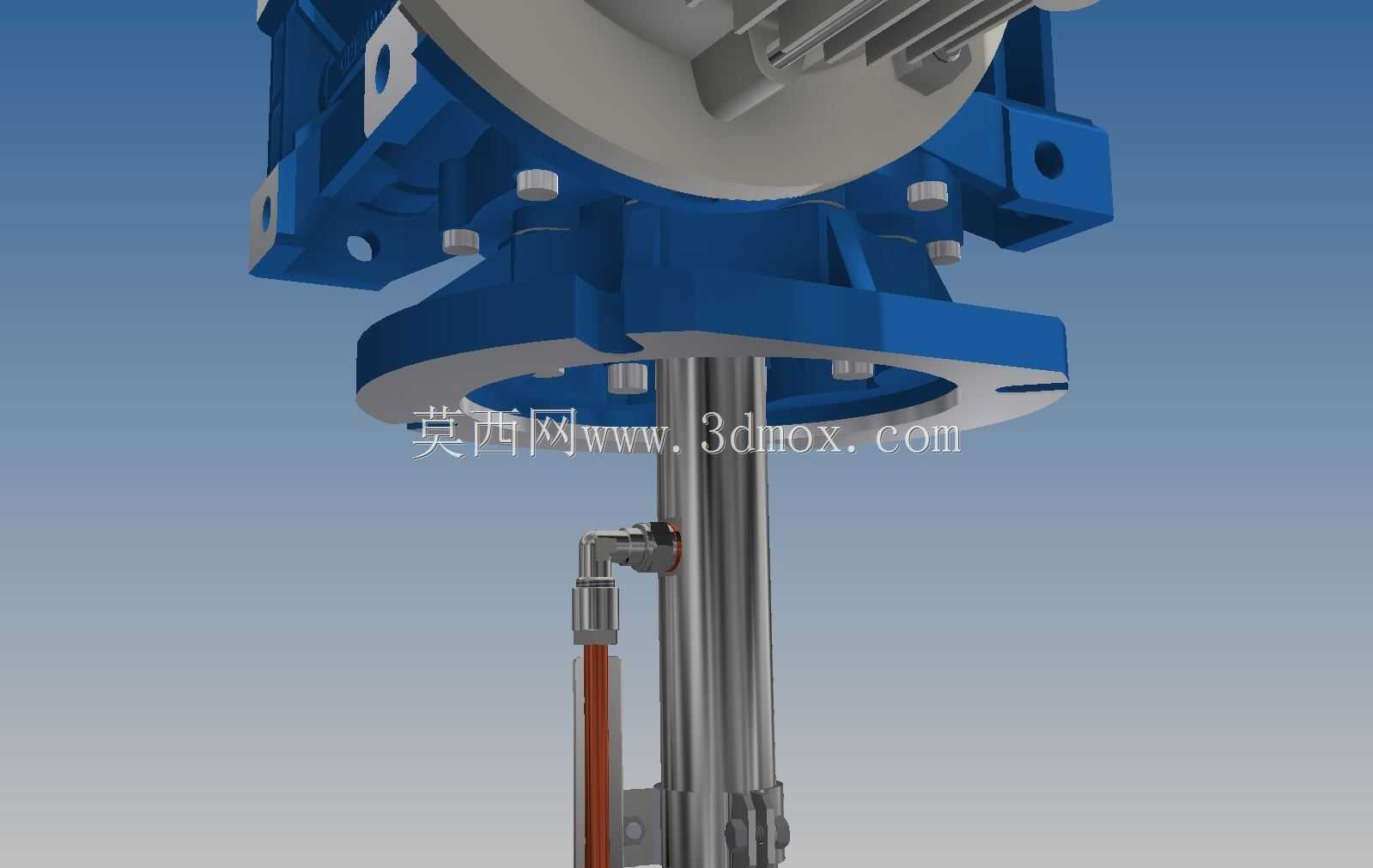

　　一方面可以借助气泡的上浮扰动强化物料的混合效果，另一方面对于需要在搅拌过程中通入气体参与反应、或者需要借助气流破除物料表面浮泡的工况，这套管路可以直接实现通气功能，不需要额外在罐体上开孔布置气管，减少了罐体加工的工作量，也降低了罐体密封失效的风险。从安装边界来看，驱动单元的顶部设置有吊环结构，方便车间内的起重设备进行吊装就位，驱动单元侧面预留有动力输入接口，可以匹配不同功率的驱动电机，根据物料粘度的差异选择对应功率的动力配置，避免出现动力不足或者能源浪费的问题；搅拌轴的底部距离罐底预留有足够的安全间隙，不会与罐底的放料阀门、测温元件等附属部件发生运动干涉，侧部的压缩空气管进气端设置在驱动单元下方的罐体外部，

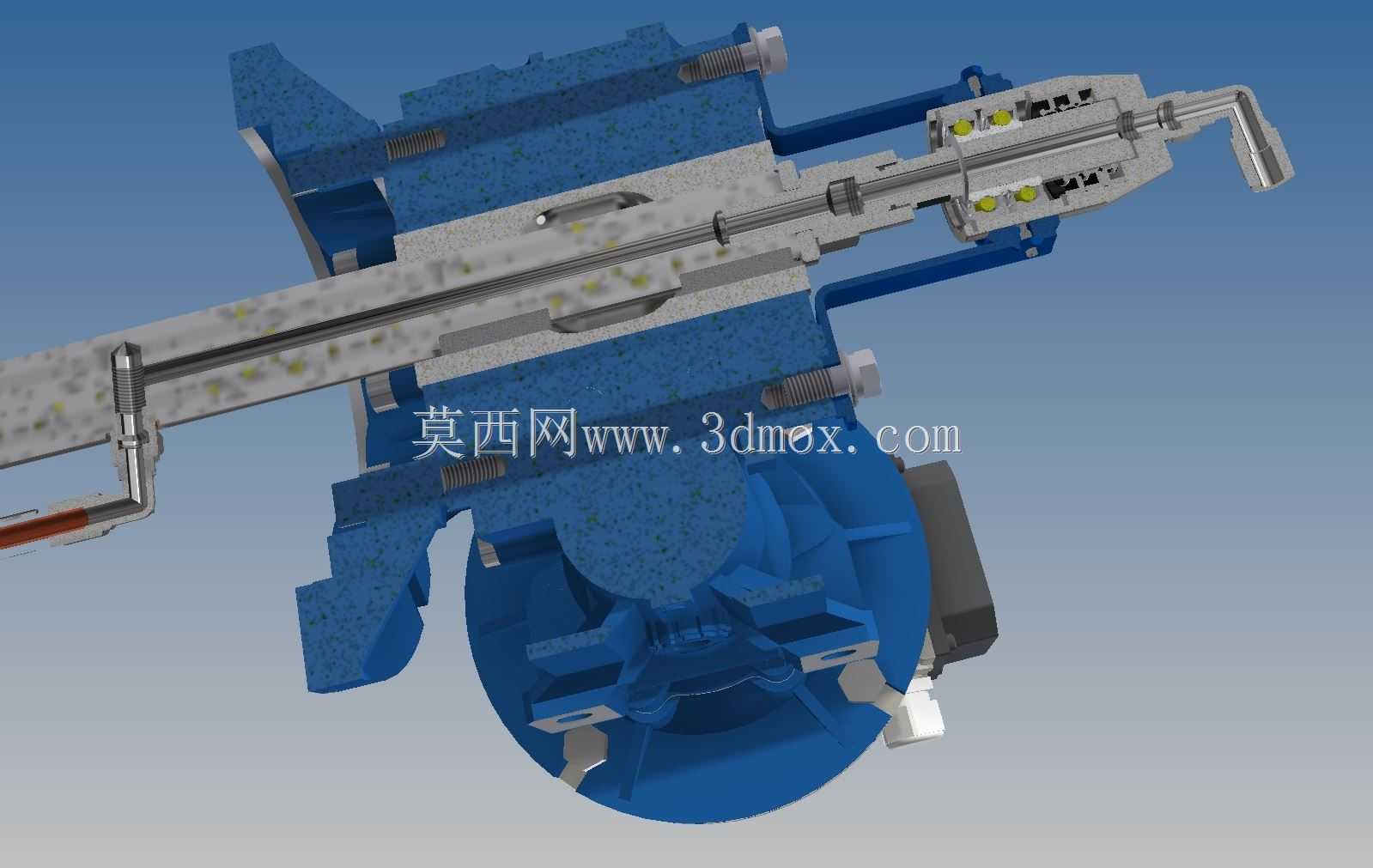

　　方便现场接入车间的压缩空气主管路，管路的供气压力可以根据实际通气需求通过外部阀门独立调节，不会影响搅拌轴的正常运转。实际生产应用中，这类搅拌装置通常是连续运转状态，因此结构设计时充分考虑了维护便利性，搅拌桨叶与搅拌轴之间采用螺栓连接，当桨叶出现磨损时不需要整体更换搅拌轴，只需要拆卸更换对应桨叶即可，降低日常维护的成本；驱动单元的输出端设置有独立的密封结构，能够避免罐内的物料蒸汽、粉尘进入减速箱体内部，延长驱动部件的使用寿命。针对玻璃配料这类含有硬质石英颗粒的物料，搅拌桨叶的边缘可以根据使用需求加装耐磨衬层，减少颗粒冲刷造成的桨叶磨损，延长易损件的更换周期。整套装置的结构没有冗余的复杂部件，所有连接位置都采用标准化的紧固件，现场装配不需要特殊的专用工具，普通的机修人员就可以完成安装调试工作，对于中小规模的玻璃、陶瓷生产车间来说，不需要对现有配料罐体进行大规模改造，就可以完成设备的加装适配，适配性较强。
