户外壁挂式55英寸显示屏防护安装盒结构

　　做户外商显配套结构快八年，经手的户外显示屏防护壳体不下百款，这款55英寸屏的防破坏安装盒，是针对临街公共场景做的定向优化方案，和常规室内壁挂支架、普通户外防护壳的设计逻辑完全不同。先从应用场景说起，这类防护盒主要适配城市街道的信息发布屏、公交站导乘屏、社区公告屏、户外自助查询终端的显示端安装，这类场景的共性问题很明确：一是人员流动性大，存在人为磕碰、恶意撬动的风险；二是户外环境无遮挡，要直面雨淋、日晒、昼夜温差带来的凝露、低温结冻问题；三是后期运维不能太复杂，街边作业的窗口期很短，结构设计必须兼顾防护性和运维便捷性。

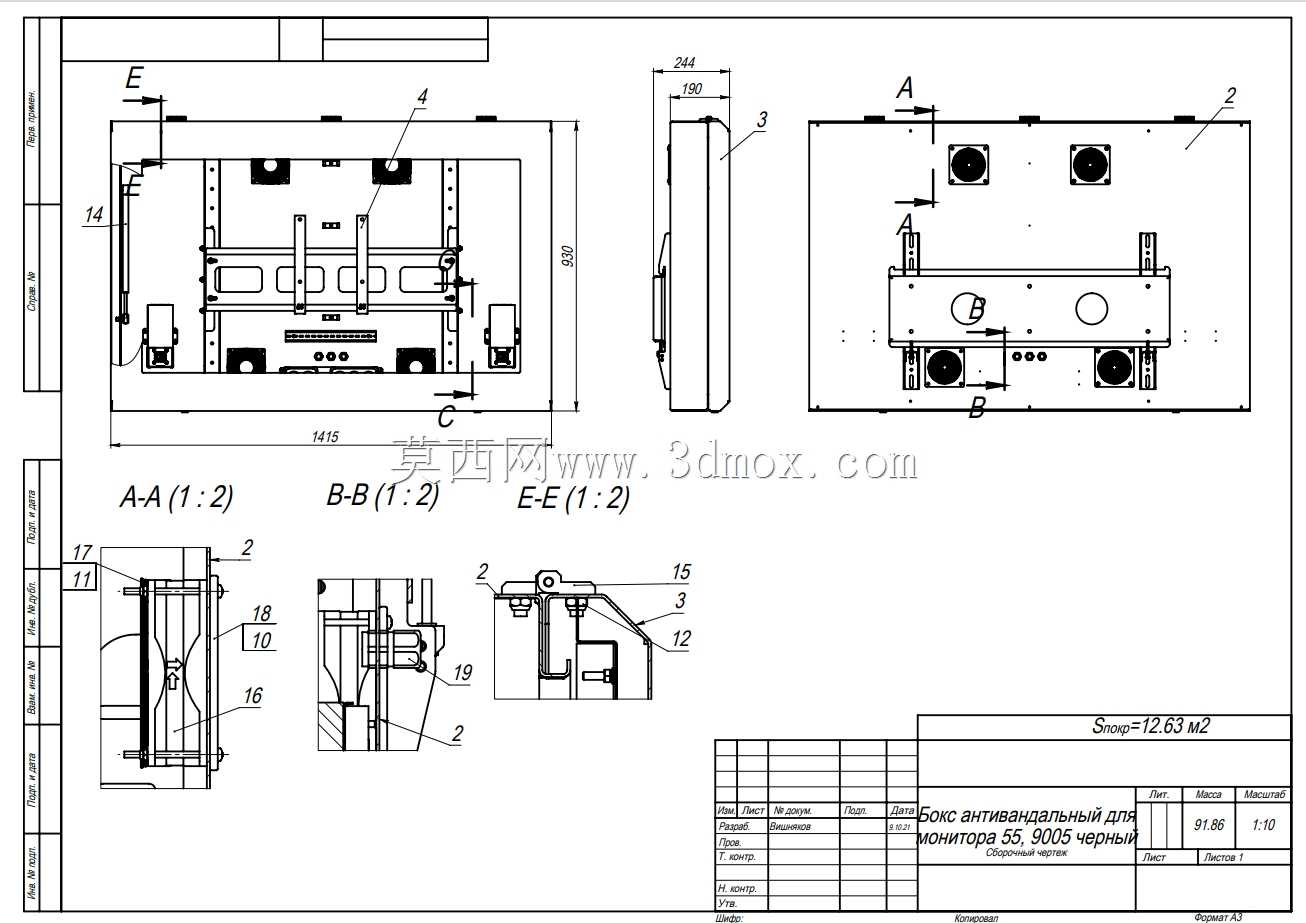

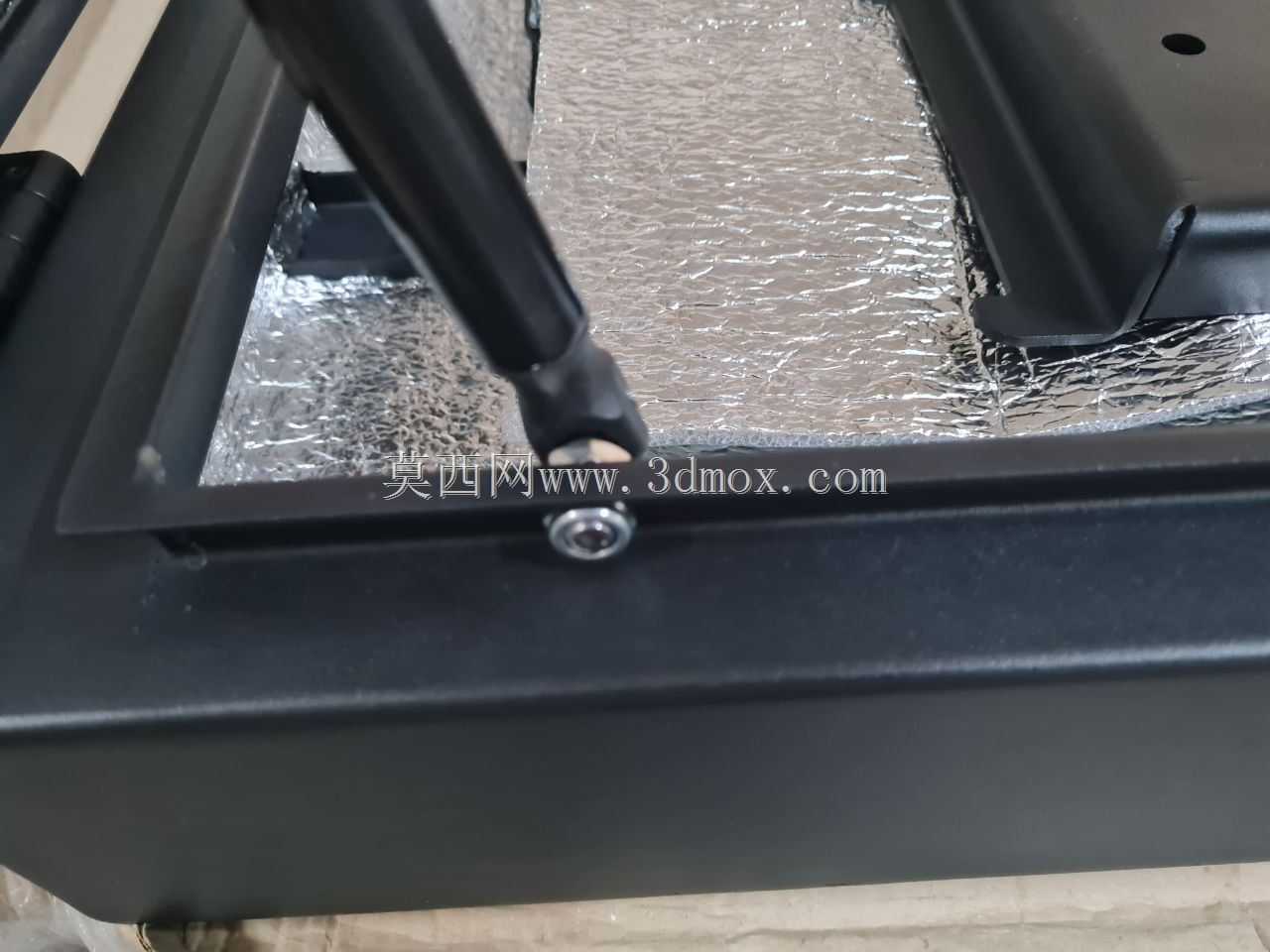

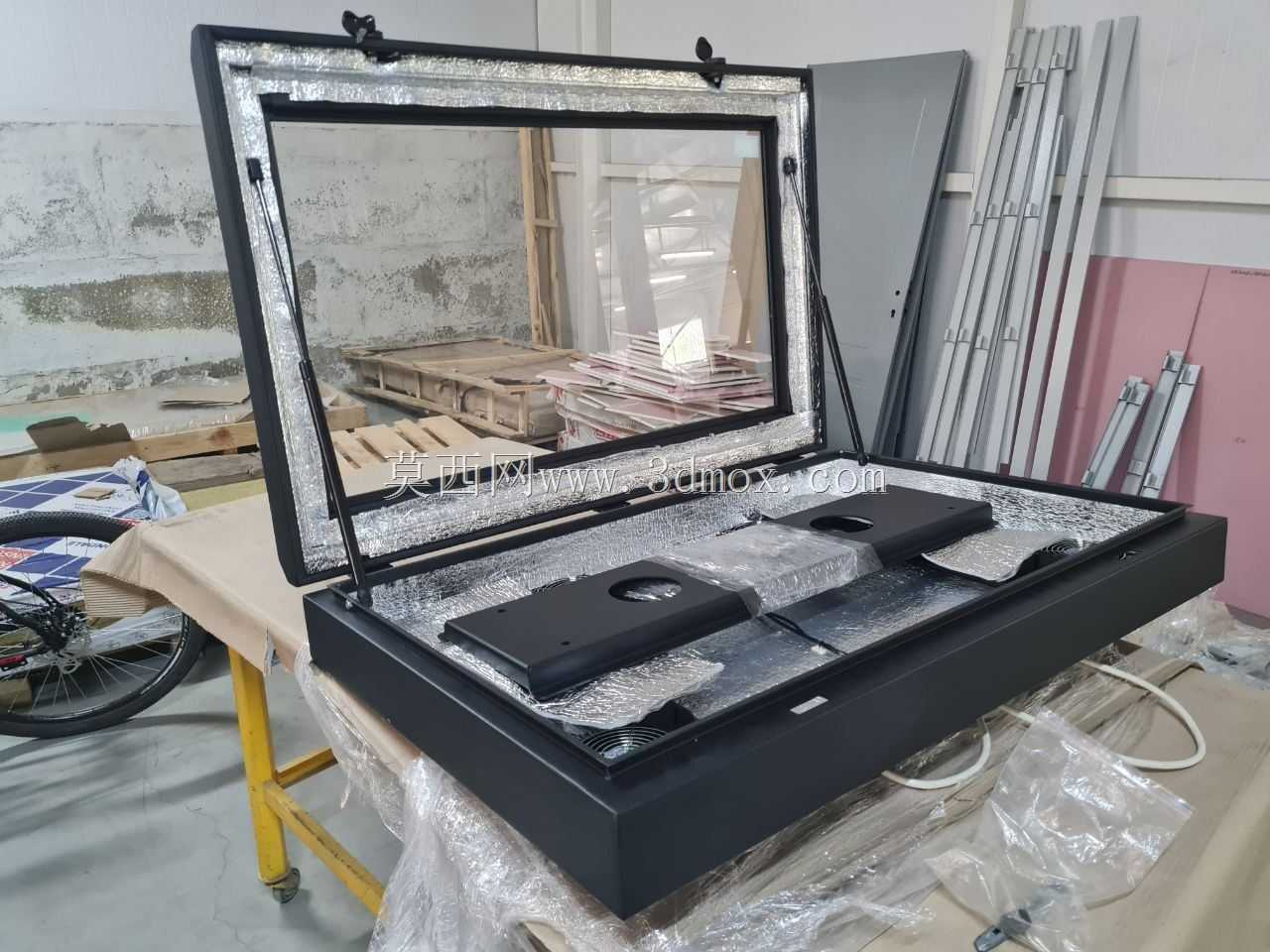

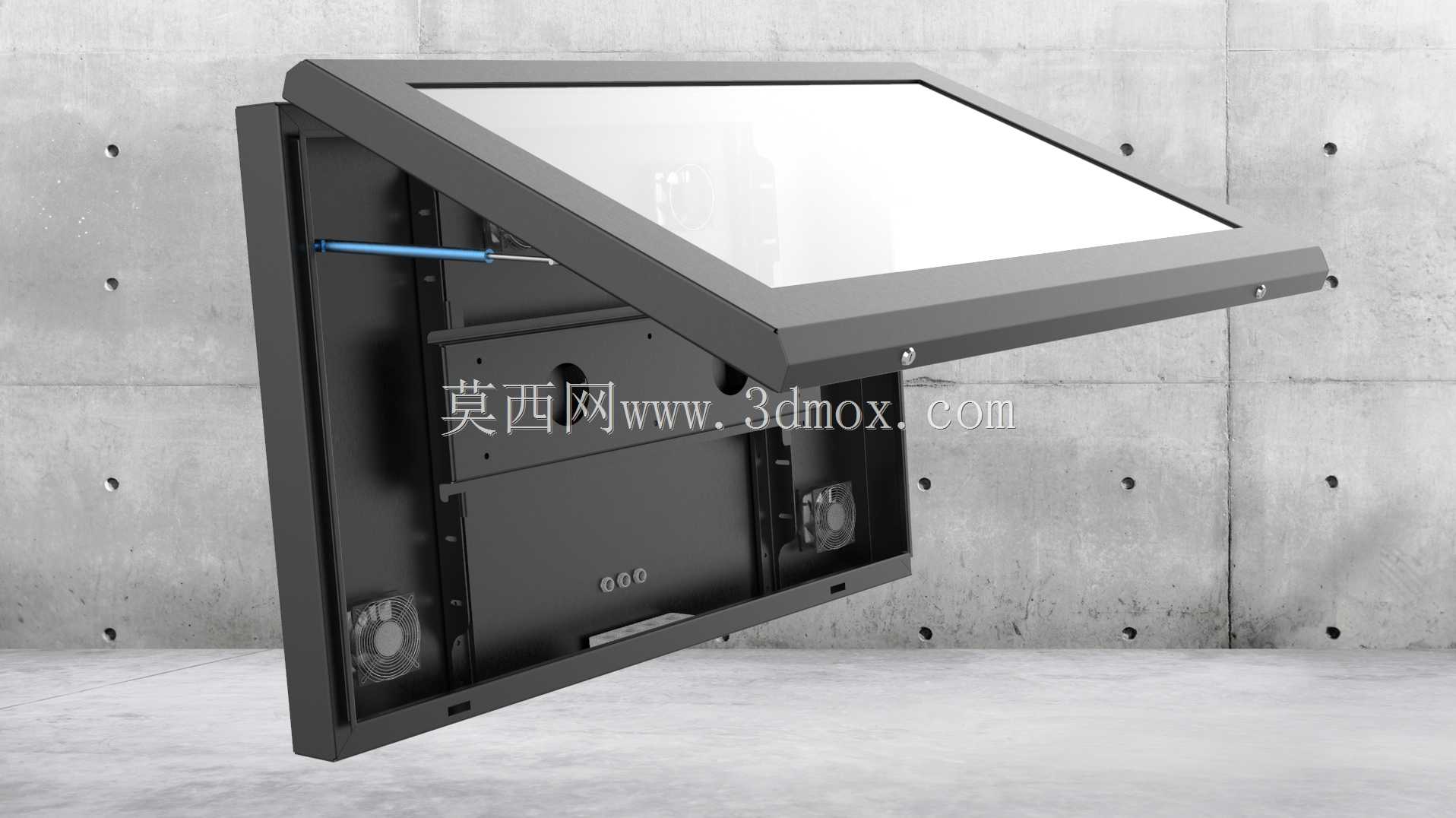

　　先讲安装边界的考量，这款防护盒是严格匹配55英寸对角线液晶显示屏的安装孔位做的，屏体装入后，前框的视窗开口刚好覆盖显示区域，边缘预留3mm的缓冲胶条安装位，避免玻璃面板和金属硬接触受振碎裂。整体壁挂安装时，背部的挂装孔位按照通用VESA400400以及加强型600400双标准做了预留，适配混凝土墙面、钢结构立柱、砖墙面等多种安装基面，安装时盒体背部和基面预留15mm的走线间隙，方便电源线、信号线从背部穿入，不需要在盒体侧面额外开裸露的走线孔，减少雨水渗入的路径。盒体开启角度做了35度的上翻限位，这个角度是经过现场运维验证的：街边运维时不需要完全拆下前框，站在地面用专用工具解锁气撑限位后，前框带着屏体上翻到35度，刚好可以伸手操作内部的电源模块、驱动板，不需要额外搭设登高梯，也不会因为开启角度过大遮挡人行道，影响过往行人通行。

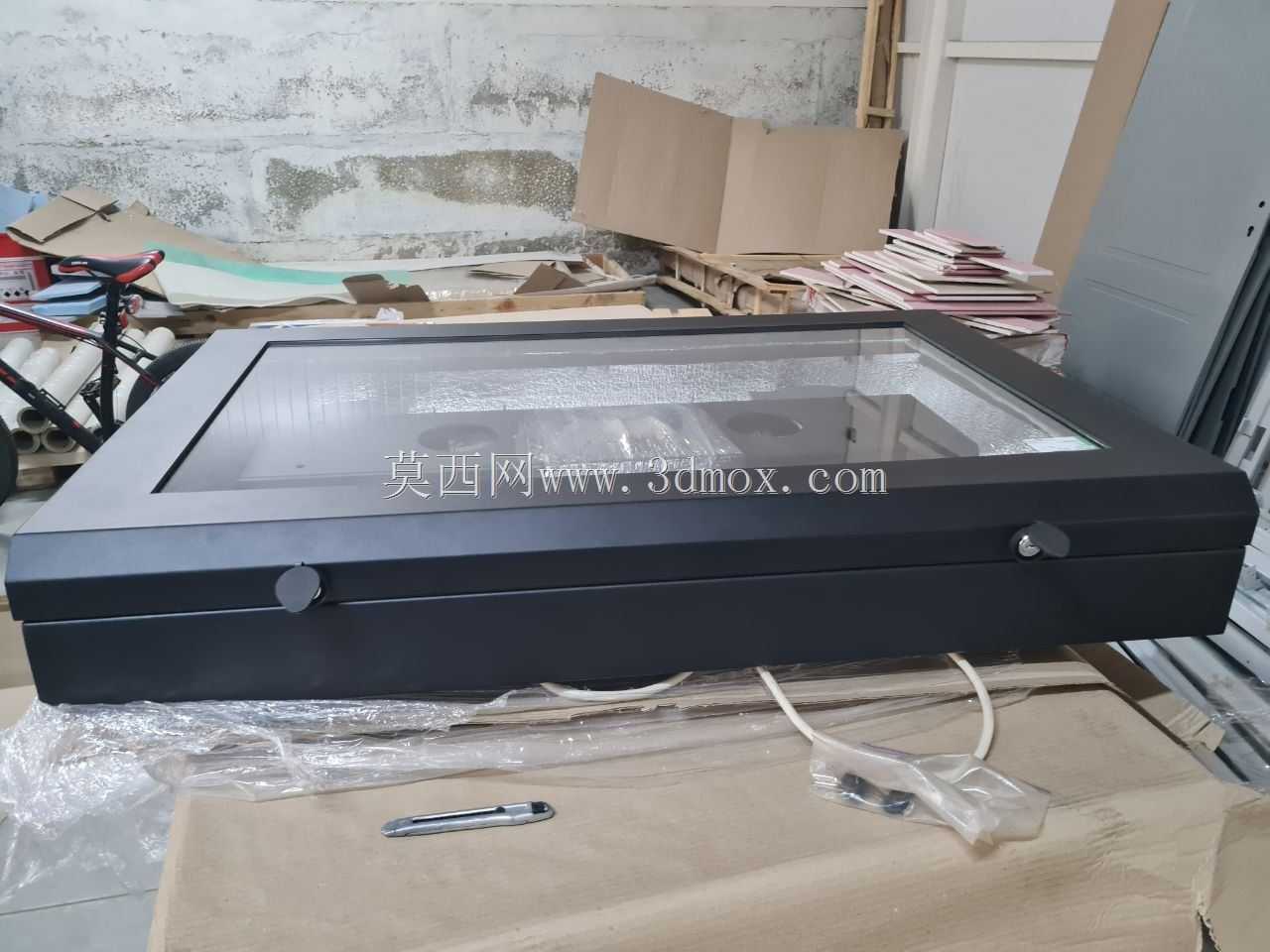

　　功能特性上，首先是防破坏结构的设计，整个盒体的主承力结构采用1.5mm厚的冷轧钢板折弯成型，前框和后盒的连接部位没有外露的螺丝，所有锁止结构都隐藏在盒体内部，只有用专用的三角钥匙才能从下侧的隐蔽锁孔开启，普通的螺丝刀、撬棍找不到受力点，能有效避免人为恶意拆卸。前框的视窗采用5mm厚的钢化玻璃，和金属框之间用三元乙丙胶条做周向密封，玻璃表面做了防眩光硬化处理，既可以防止硬物敲击碎裂，也能避免户外阳光直射产生的反光影响显示效果。然后是环境适应性设计，盒体内部预留了加热模块和水冲洗系统的安装位：北方冬季低温环境下，当盒内温度低于0度时，加热模块自动启动，避免屏体液晶分子活性降低出现显示拖影、冻裂的问题；针对扬尘大、空气湿度高的区域，预留的冲洗管路接口可以外接低压清水管路，定期对玻璃内表面？不对，是玻璃外表面？不，是盒体内部的积尘可以通过内置的冲洗喷头配合排水槽清理，底部做了3度的倾斜导水坡，所有渗入的冷凝水、冲洗残留水都会顺着导水坡从底部的隐形排水孔排出，不会在盒内积留浸泡电路。表面涂层采用户外专用的聚酯粉末喷涂，厚度控制在80-120μm，通过中性盐雾测试48小时无锈蚀，能适应酸雨、高湿沿海区域的使用要求，涂层颜色默认做哑光深灰，减少光污染，也能和街道周边的建筑立面、公交站设施风格匹配。

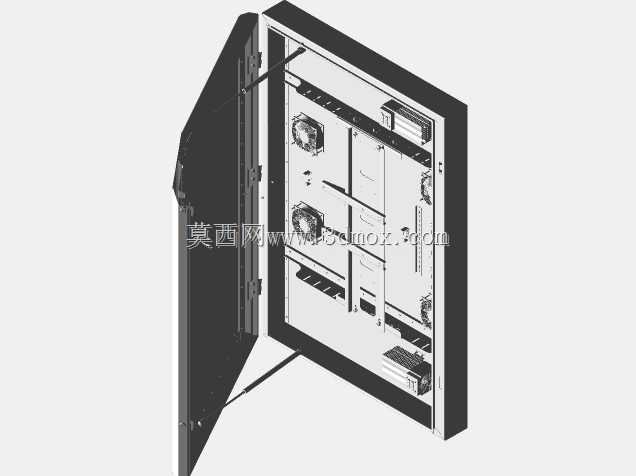

　　设计思路上，没有采用常规的全密封焊接结构，而是用折弯拼接加密封胶条的形式，一方面是控制整体重量，整套盒体重量控制在18kg以内，两个人就能完成壁挂安装，不需要动用吊装设备；另一方面是拼接结构的加工精度更容易控制，折弯的折弯角统一做R2的圆角处理，没有尖锐的棱角，避免安装和运维过程中划伤操作人员。内部的安装板做了可调节的腰型孔设计，不同品牌的55英寸显示屏，只要安装孔位在公差范围内，都可以通过腰型孔调整固定位置，不需要重新打孔，提升了产品的通用性。电气走线的位置全部做了绝缘胶圈防护，电线穿过金属板的位置不会被毛刺割破绝缘层，降低漏电风险。另外，盒体侧面预留了防盗传感器的安装位，如果接入安防系统，当盒体被非正常撬动时，传感器会触发报警信号，适配重点安防区域的使用需求。

　　从实际落地的反馈来看，这款结构比常规的户外屏防护壳的运维效率提升了40%左右，因为不需要把整个屏拆下来就能检修内部部件，防破坏能力也经过了临街安装12个月的验证，没有出现被恶意撬开、屏体损坏的情况，防水等级达到IP65，暴雨天气下也没有出现进水烧屏的问题。做这类工业防护结构，最核心的不是堆料，而是要贴合实际使用场景的痛点，比如街边安装的作业空间有限，就不能做太复杂的拆装结构；人为接触多的区域，就不能把锁具、紧固件露在外面；户外温差大，就必须考虑凝露排水和温度补偿的问题，每一处结构细节都是从现场的问题反馈里迭代出来的，不是坐在办公室画三维图就能想周全的。
