死飞结构通勤自行车整车三维数模

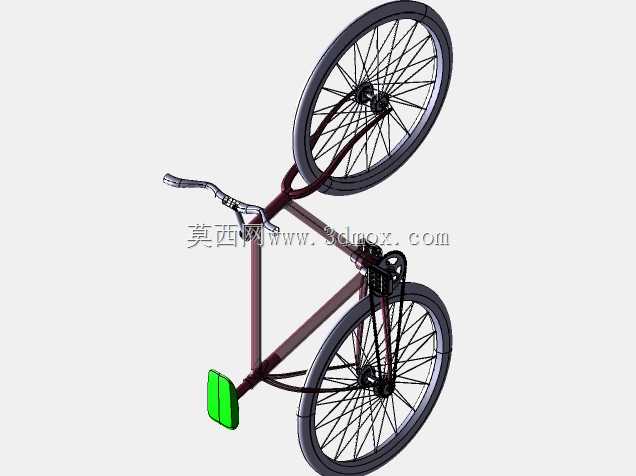

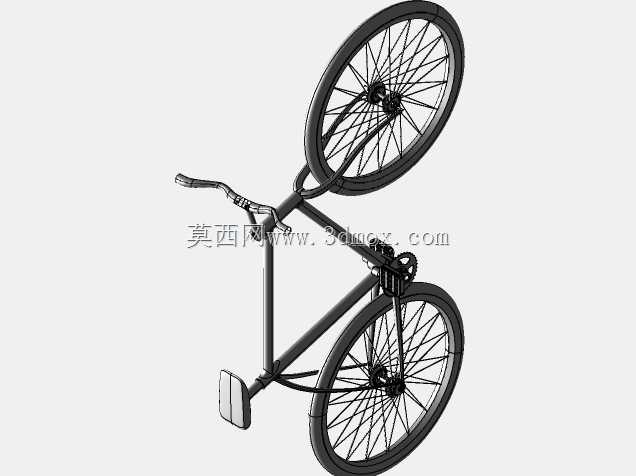

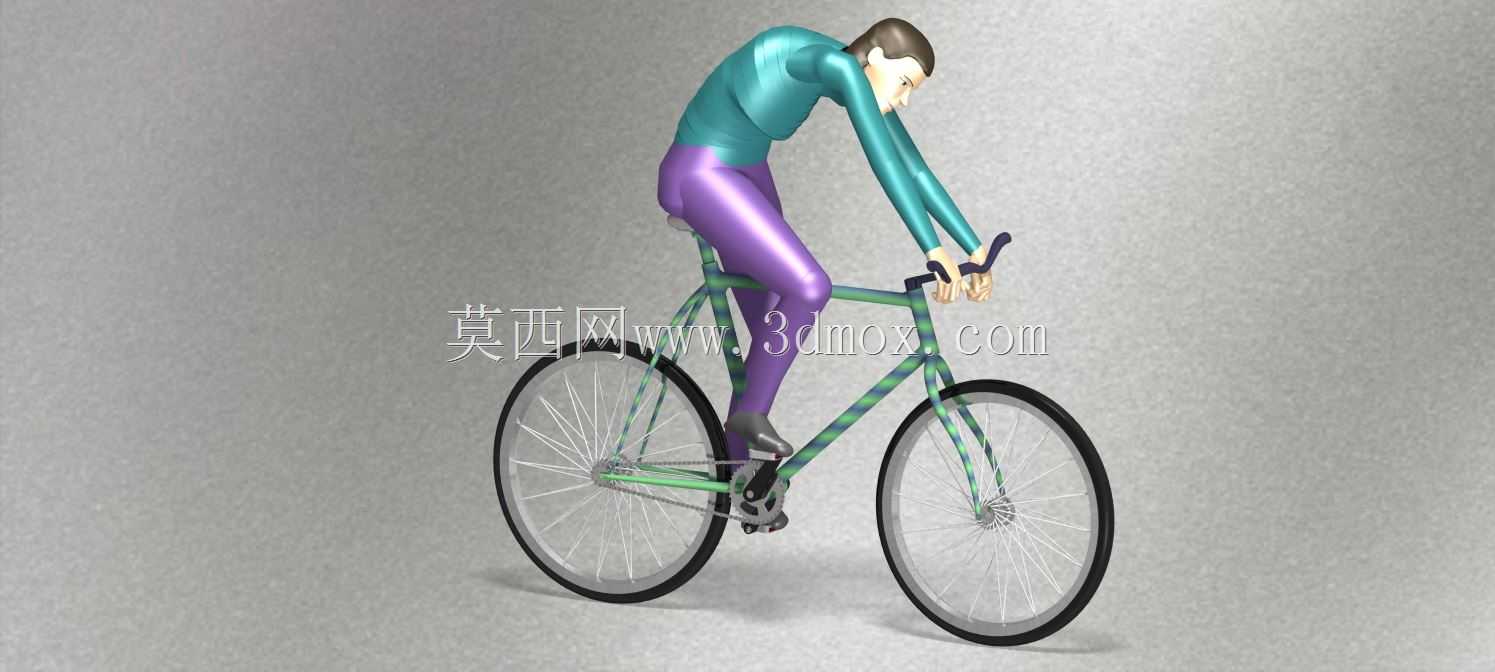

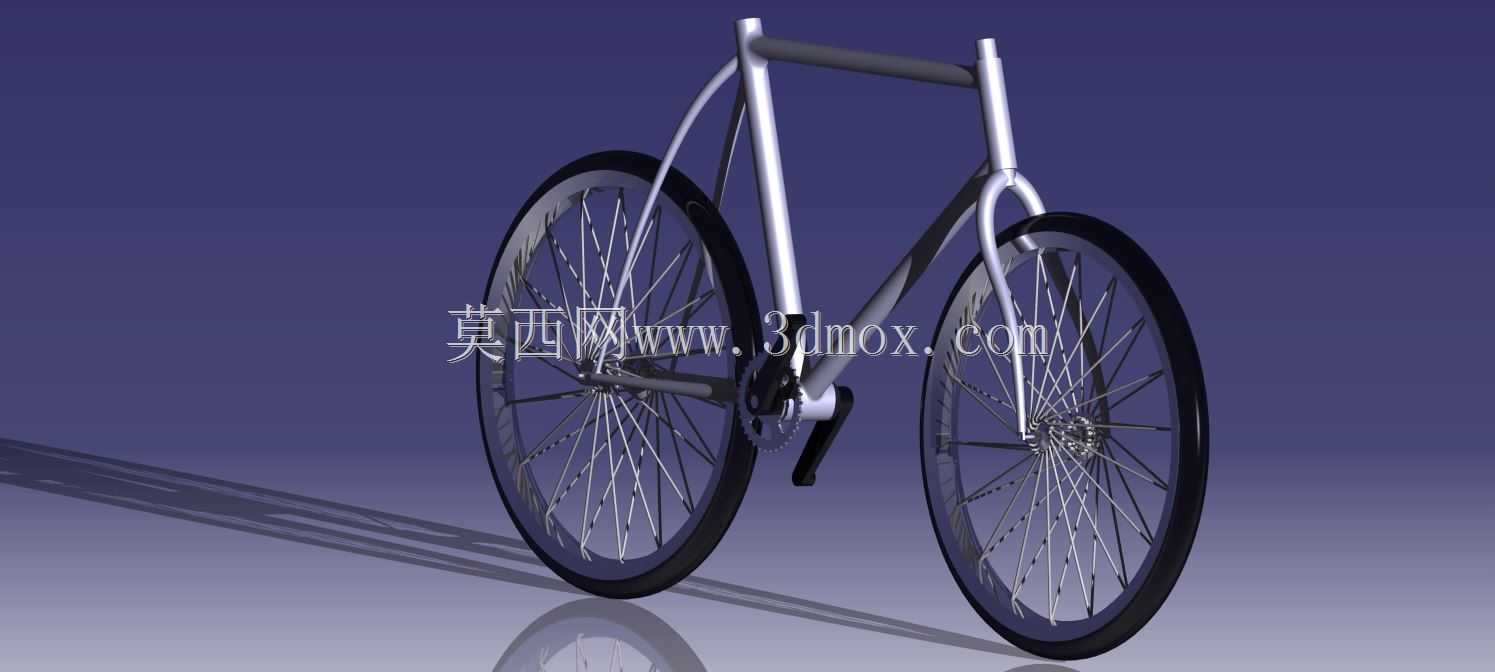

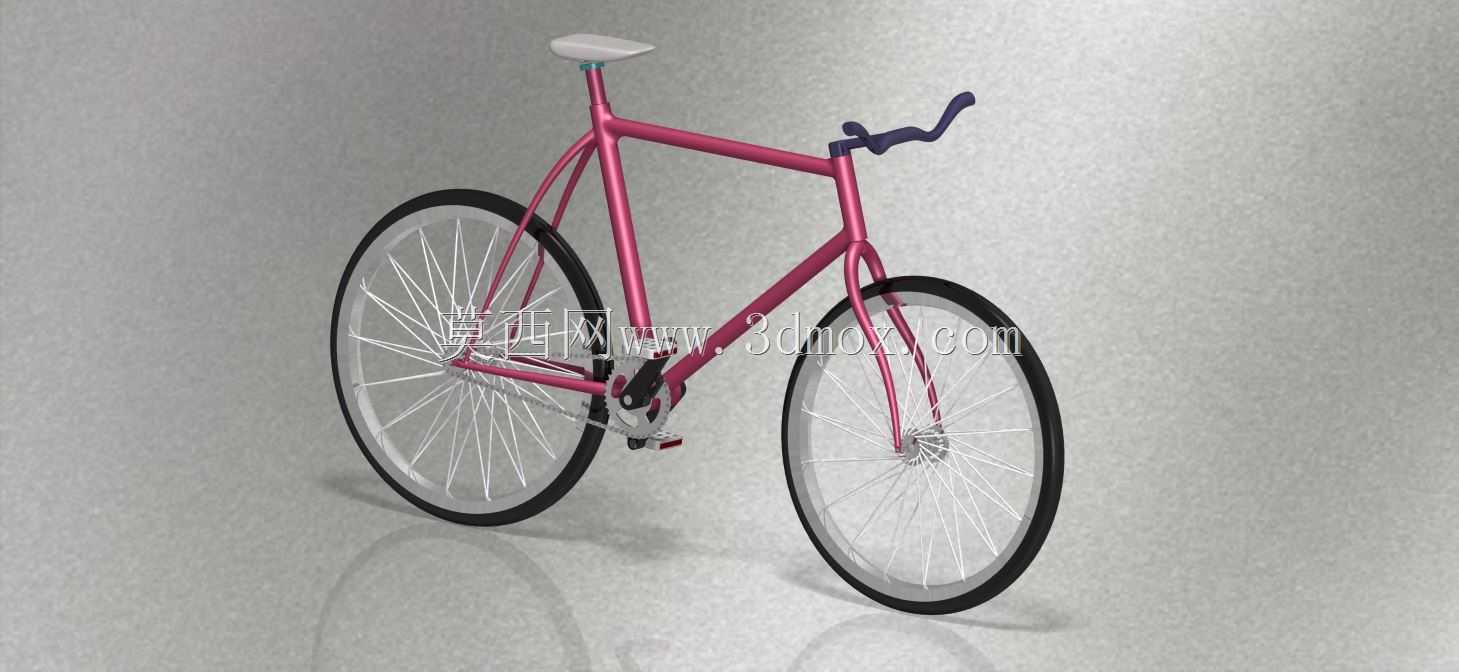

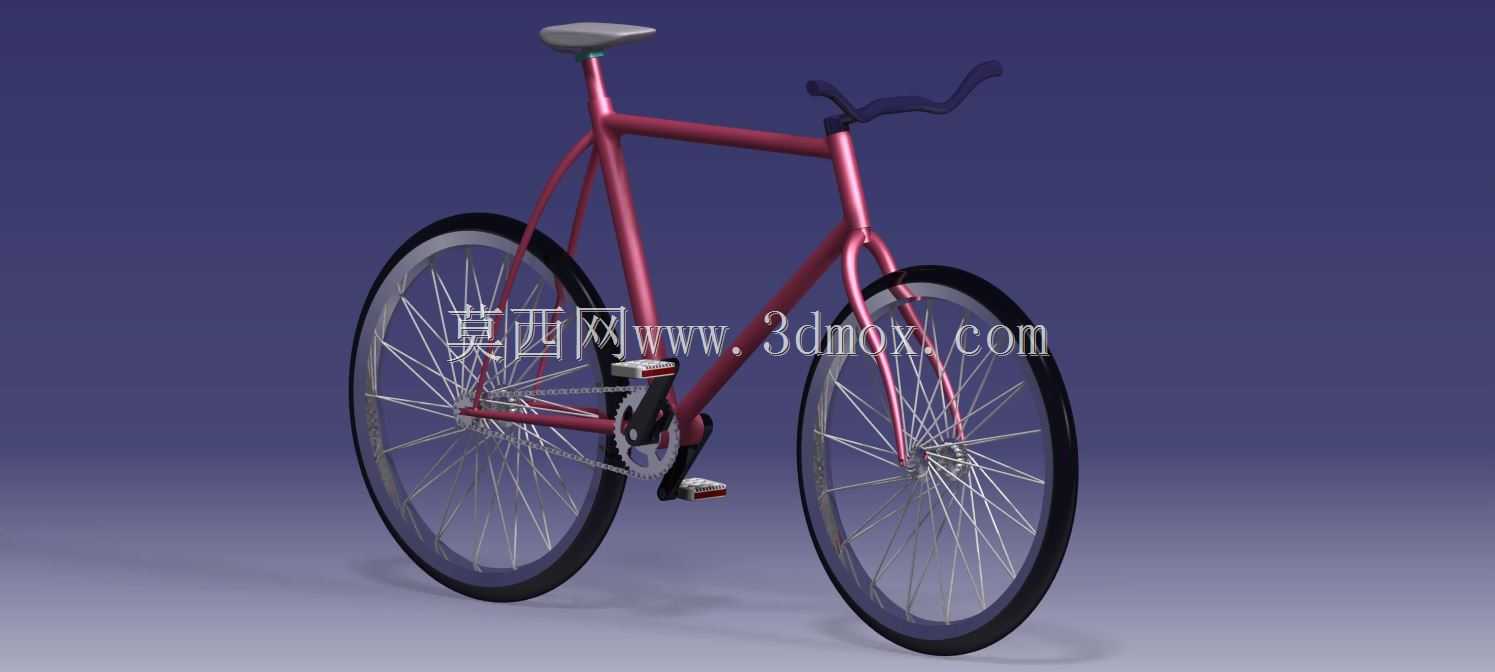

　　这款固定齿轮自行车的三维数模，完整还原了整车从核心承载结构到行走、传动、操控部件的全部装配关系，可直接用于通勤代步车结构验证、个性化改装方案校核、骑行装备适配开发等场景。在日常城市通勤场景中，该类车型凭借简洁的传动结构、极低的维护需求，成为短距离出行的常用载具，数模搭建时完全参照实际量产车型的尺寸边界，整车长度控制在1720mm范围内，车把最大宽度为520mm，鞍座安装面距离地面的可调区间为780mm至920mm，可适配身高160cm至185cm的骑行者使用，安装边界预留了常规自行车停车架、车载自行车架的夹持空间，轮组外侧间距为100mm，可兼容绝大多数公共停车桩、家用壁挂停车架的夹持尺寸，无需额外调整结构即可完成停放固定。

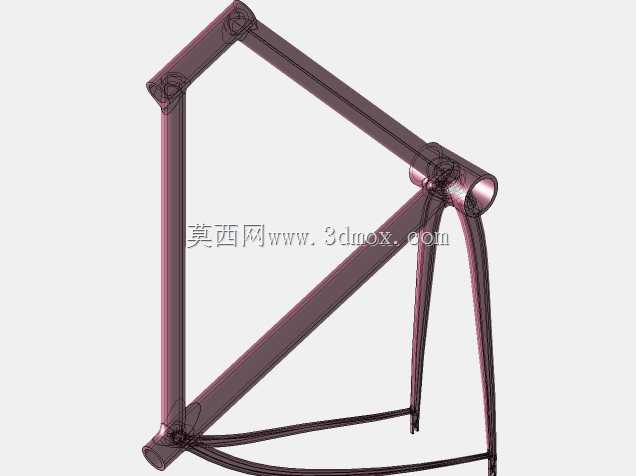

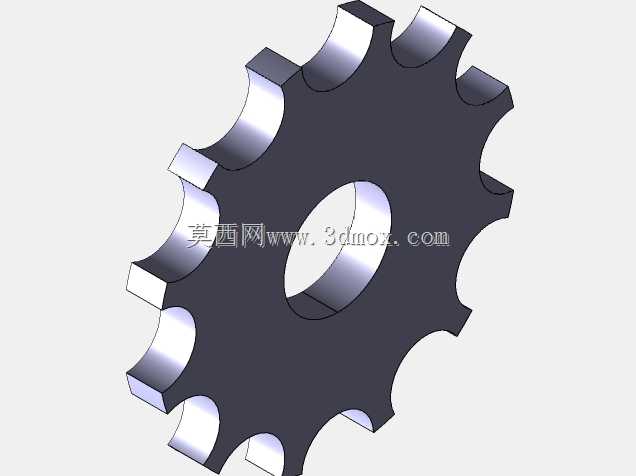

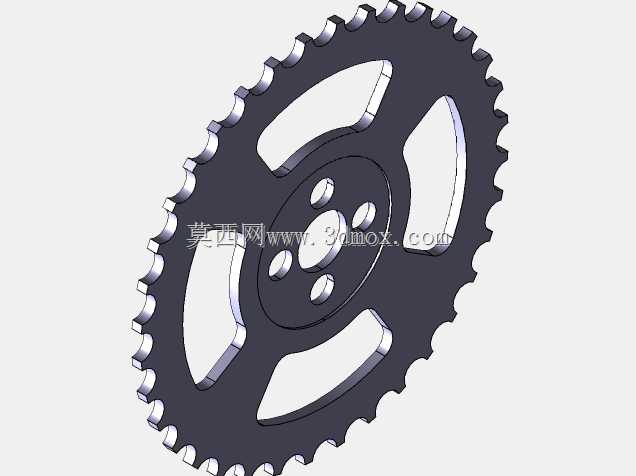

　　从功能特性来看，数模完整还原了固定齿轮传动的核心结构，飞轮与后轮花鼓采用刚性连接设计，无单向离合结构，可实现踩踏与轮组转动的完全同步，既可以通过反向踩踏实现减速制动，也能在低速状态下完成定车、倒骑等动作，传动比设定为2.75，牙盘齿数44T，飞轮齿数16T，兼顾平路通勤的踩踏效率与起步阶段的发力响应，适配城市道路15km/h至25km/h的常规骑行速度区间。车架采用钻石型几何结构，上管水平长度为560mm，立管角度为73度，头管角度为74度，后下叉长度控制在405mm，较短的后下叉设计可提升传动响应速度，让踩踏发力直接传递至轮组，同时缩小整车转弯半径，适配城市道路频繁转向、避障的使用需求。

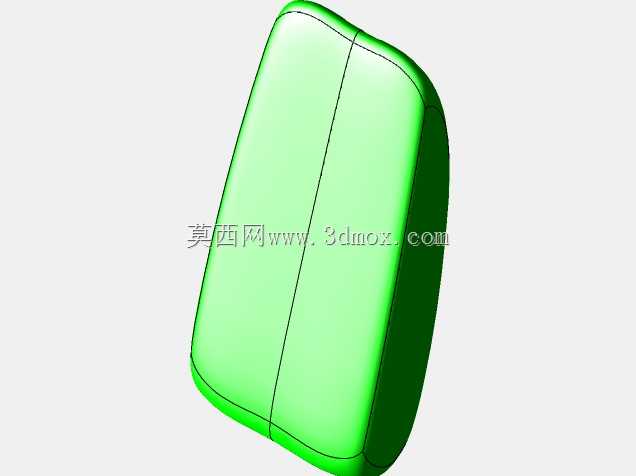

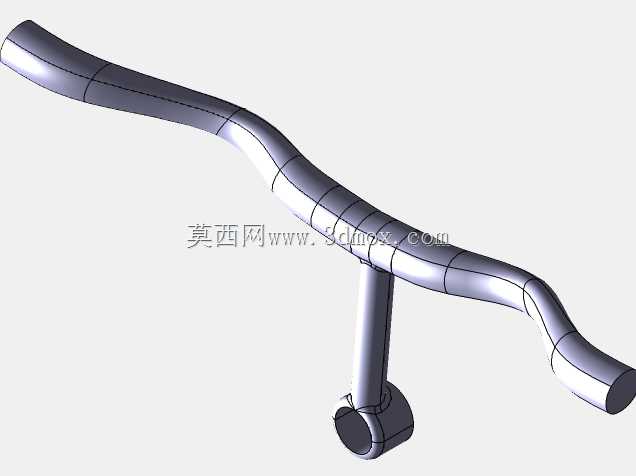

　　设计过程中优先考虑了结构的易维护性与改装兼容性，车架前后轮安装位采用标准开档尺寸，前叉开档100mm，后花鼓开档120mm，可直接替换市售同规格的死飞花鼓、单速轮组，无需对车架进行切削、焊接改造；中轴采用标准BSA螺纹规格，可兼容市售绝大多数方孔、花键中轴与曲柄组，方便用户根据使用需求更换不同长度的曲柄、不同齿数的牙盘，调整传动比适配爬坡、冲刺等不同使用场景。车把采用弯把设计，把横直径为25.4mm，可直接加装刹把、车铃、车灯等常规骑行配件，把堵位置预留了安装把端塞、副把的安装空间；鞍座采用标准双轨夹持结构，导轨间距为44mm，可兼容市售绝大多数运动自行车鞍座，用户可根据自身骑行习惯更换不同宽度、填充厚度的鞍座，调整前后位置与俯仰角度，获得更舒适的骑行姿态。

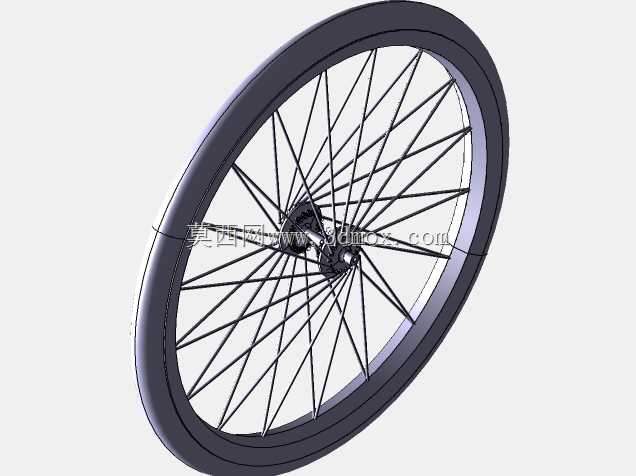

　　行走系统部分，轮组采用32孔辐条编法，辐条采用等径不锈钢钢丝结构，搭配双层铝合金车圈，车圈宽度为23mm，可适配23C至28C宽度的外胎，兼顾低滚阻与一定的路面缓冲能力；轮胎与车圈的配合尺寸严格参照ETRTO标准设计，充气状态下轮胎外径为670mm，整车通过性可应对城市道路常见的减速带、井盖落差、小尺寸路面坑洼，不会出现轮组磕碰障碍物的问题。制动部分除了固定齿轮结构自带的反向踩踏制动能力外，前叉位置预留了夹器安装孔位，可加装C型夹器作为辅助制动，提升长距离下坡、湿滑路面骑行的安全性，安装孔位的孔距为42mm，兼容市售绝大多数公路车夹器产品，无需额外打孔改造。

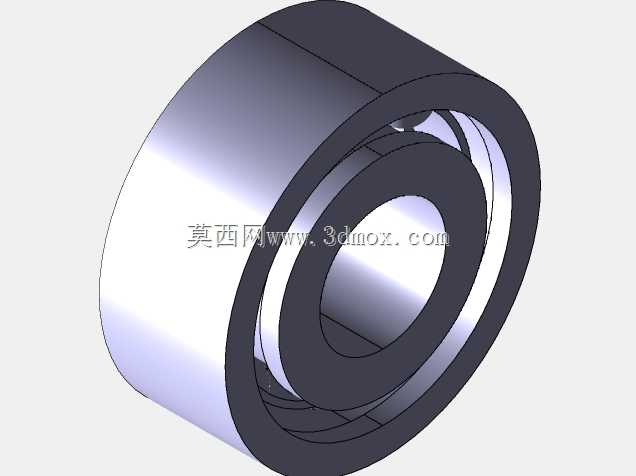

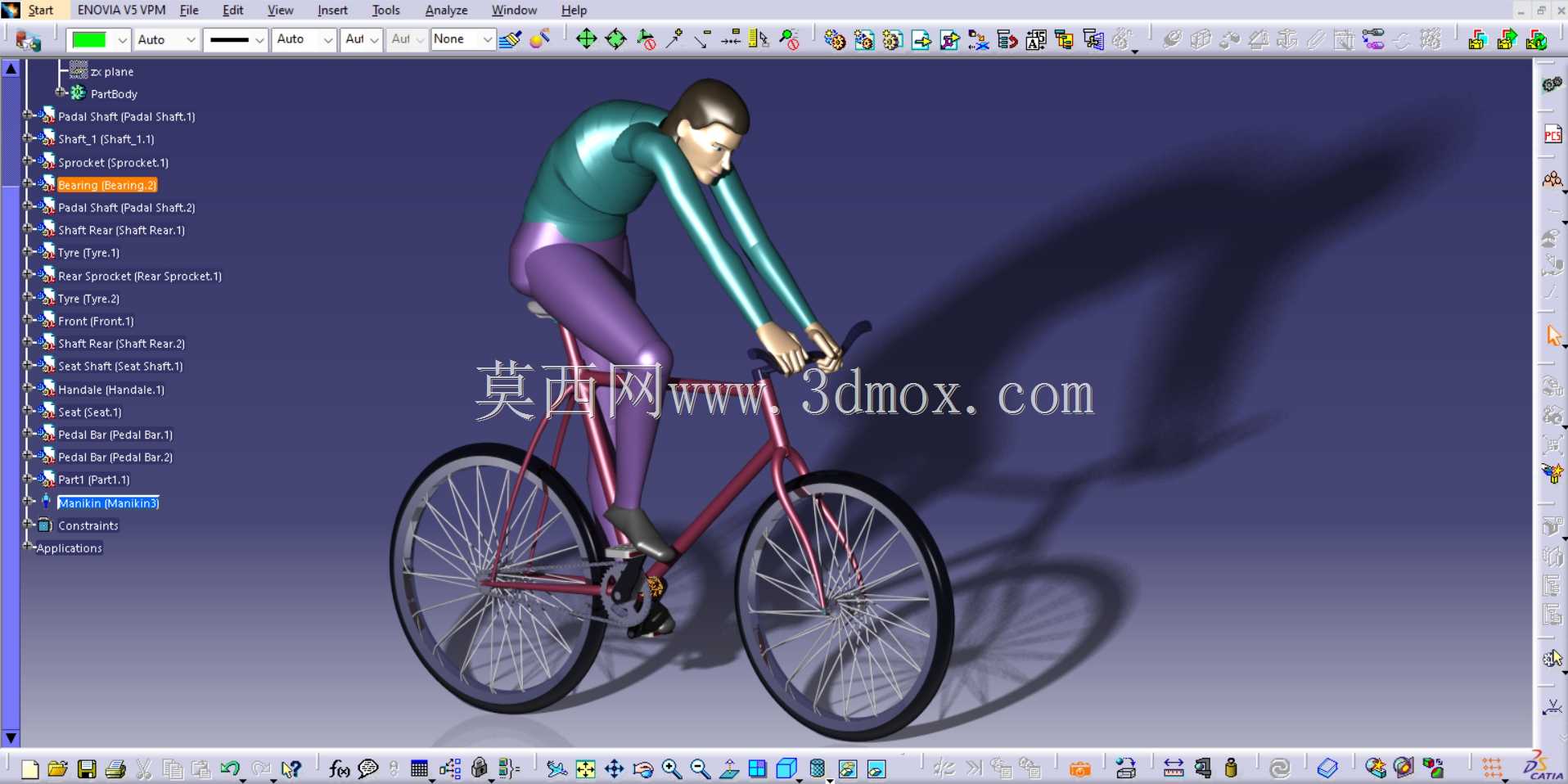

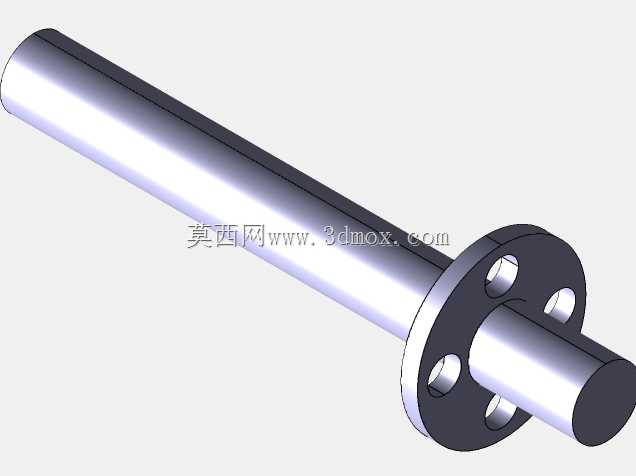

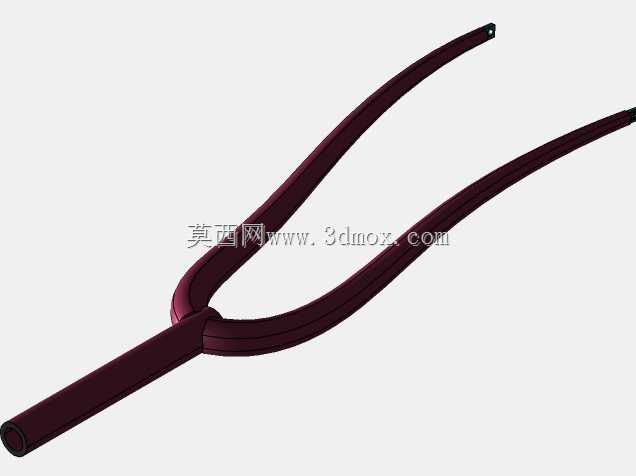

　　数模的各部件装配关系完全参照实际整车装配流程搭建，车架与前叉通过碗组连接，碗组采用标准44mm内置式结构，转动间隙预留了0.2mm的装配余量，可模拟实际转向过程中的转动阻尼与旷量；传动系统的牙盘、曲柄、中轴、飞轮、链条的配合间隙经过校核，链条张紧度控制在10mm至15mm的上下浮动区间，既不会因张紧度过大导致传动阻力升高、部件磨损加快，也不会因张紧度过小出现链条跳齿、脱落的问题。所有部件的连接位置都还原了实际的紧固件规格，车架各管连接处的焊接补强结构也做了完整还原，可直接用于有限元分析，验证车架在不同载荷下的应力分布，为轻量化改装、材质替换提供数据支撑，比如将钢架替换为铝合金、碳纤维材质时，可直接基于现有数模调整管壁厚度、补强结构，验证结构强度是否满足骑行载荷要求。
