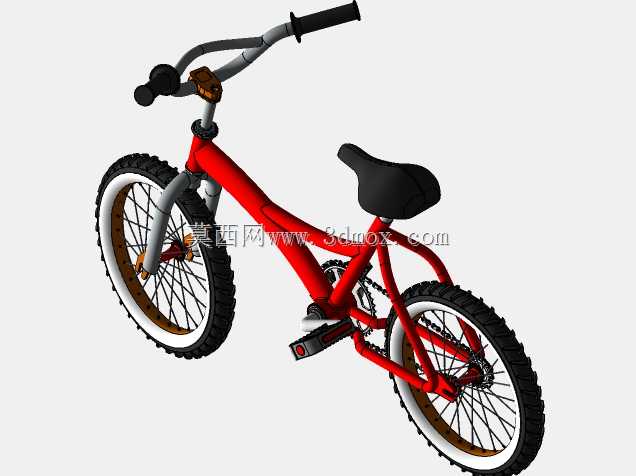

儿童BMX小轮车整车结构三维设计

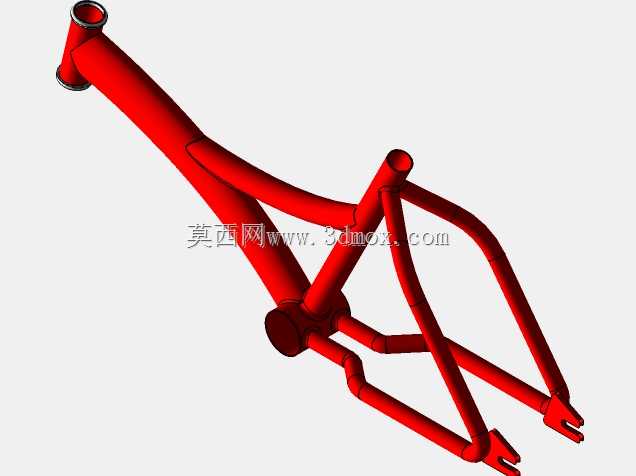

　　这款小轮车的结构设计，首先要匹配低龄骑行者的使用场景，主要面向社区休闲骑行、儿童初学骑行练习、轻度特技入门体验的使用需求，整体结构围绕低重心、高容错、抗冲击的核心目标展开。从安装边界来看，整车轮径选用12寸规格，整车长度控制在950mm以内，车把最大宽度520mm，鞍座最低离地高度调整到380mm，最高可抬升至480mm，适配身高100cm到130cm的儿童使用，整车整备质量控制在7.8kg以内，方便儿童挪车、扶车，也能降低意外倾倒时的磕碰风险。车架部分采用高碳钢圆管焊接结构，主上管做了12度的后倾角度，一方面降低跨高，儿童上下车时不会被车架横梁磕碰，另一方面优化了整车重心分布，重心点落在前后轮轴向中心靠前30mm的位置，

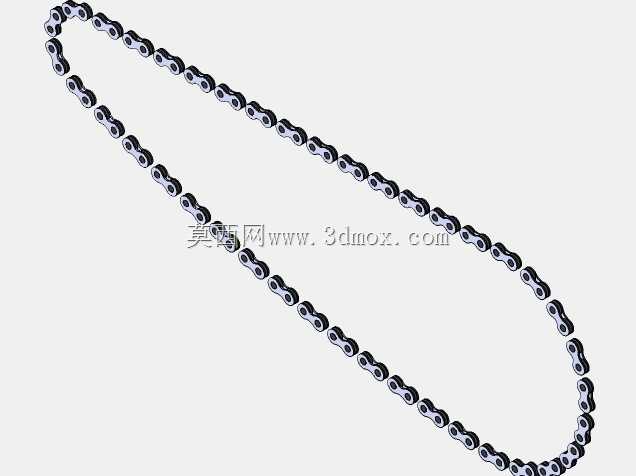

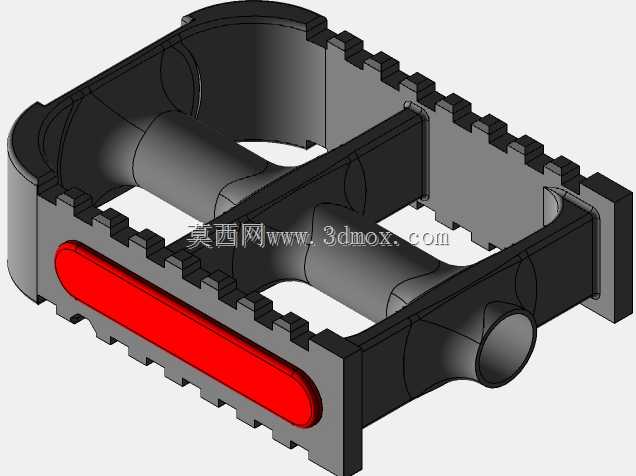

　　骑行时前轮抓地力更充足，转向时不容易出现后轮翘头的失控问题。前叉腿做了5mm的偏心偏移量，搭配18度的头管倾角，形成稳定的拖曳距，直线骑行时具备自动回正的趋势，儿童控车力度不足的情况下也能保持直线稳定性，不会轻易出现摆头晃把的问题。传动系统采用单速链传动结构，牙盘齿数设定为32T，飞轮齿数为16T，传动比为2:0，匹配儿童的腿部输出力量，踩踏时不需要过大的蹬踏力就能获得合适的前进速度，最高骑行速度控制在12km/h以内，符合儿童的反应速度阈值，避免速度过快带来的安全隐患。曲柄长度设定为110mm，适配儿童的腿长范围，踩踏时膝关节的屈伸角度保持在合理区间，长时间骑行也不容易造成关节疲劳。脚踏表面做了防滑凸点结构，

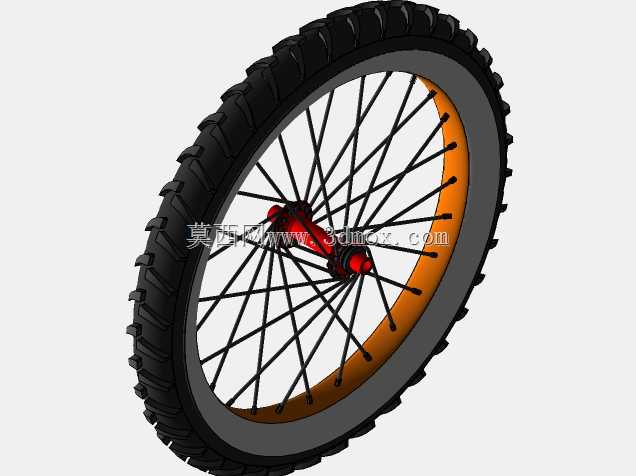

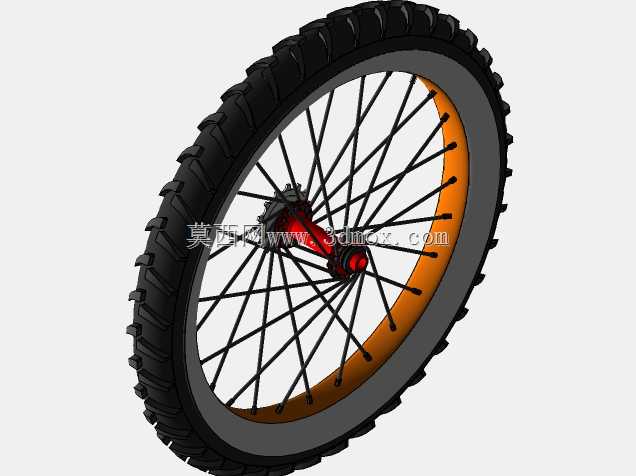

　　边缘做了R8的圆角倒钝处理，即使儿童脚滑脱离脚踏，也不会被尖锐边缘划伤。行走系统部分，轮胎选用2.4宽度的粗齿越野胎，胎纹深度3mm，不管是小区柏油路、地砖路，还是草坪、轻度土路都能获得足够的抓地力，轮圈采用铝合金双层结构，搭配32根辐条交叉编法，轮组径向跳动量控制在0.5mm以内，承受100kg以内的垂直冲击不会出现辐条松动、轮圈变形的问题。车把部分采用小燕把结构，把横向上抬升40mm，向后掠15度，儿童握把时手臂自然弯曲，不需要刻意前倾身体，长时间骑行腰背部不会产生酸痛感，把套采用软质橡胶材质，表面做了防滑纹理，握径28mm，适配儿童的手掌大小，握把时不会出现打滑脱手的问题。刹车系统采用前后钳形刹结构，刹车手柄做了短行程设计，

　　握距调整到离把套30mm的位置，儿童手掌较小也能轻松捏下刹车，刹车制动力度做了梯度调校，轻捏时减速平稳，重捏时也不会出现车轮抱死侧滑的问题。鞍座采用宽面发泡填充结构，座面宽度120mm，表面做了防滑耐磨的PU蒙皮，骑行时臀部受力均匀，不会因为局部压强过大产生不适感，鞍座下方的座管采用快拆锁紧结构，调整高度时不需要额外工具，家长可以根据儿童的身高快速调整到合适的骑行高度。整车所有外露的螺栓端头都做了塑料盖帽覆盖，所有焊接位置都做了打磨抛光处理，没有尖锐的毛刺、焊瘤外露，从结构根源上降低儿童骑行时的磕碰划伤风险。在建模过程中，所有配合位置都预留了合理的安装公差，转动部件比如花鼓、中轴、碗组都预留了轴承安装位，装配时可以直接压入标准件，不需要二次加工修正，车架的焊接坡口都做了标准化设计，实际生产时可以直接对接焊接工装，不需要额外做工艺调整。针对儿童使用时容易出现的摔车、磕碰场景，车架的关键受力位置比如头管焊接处、五通位置、后叉尾钩位置都做了加厚处理，管壁厚度从1.2mm提升到1.8mm，即使出现低速摔车、侧面撞击，也不会出现车架变形、断裂的问题。车把转动位置做了360度旋转限位吗？不，这款小轮车针对入门特技使用需求，车把可以实现360度旋转，刹车线管预留了足够的旋转长度，做转把动作时不会拉扯线管，满足儿童尝试基础特技动作的使用需求，同时线管外层做了耐磨包裹，长期旋转摩擦也不会出现线管破损的问题。
