食品加工用不锈钢巧克力球磨搅拌罐体

　　在巧克力规模化生产的前处理工段，这类带外置泵送回路的立式球磨搅拌罐是核心浆料处理设备，区别于普通常压搅拌储罐，它整合了研磨、均质、循环输送多重功能，主要承担巧克力浆料的精磨工序，把混合好的可可液块、可可脂、糖粉等原料通过钢球的碰撞剪切，研磨到符合工艺要求的细度，同时保证浆料体系均匀无颗粒，避免后续调温、浇注工序出现砂口感或成分分层问题。

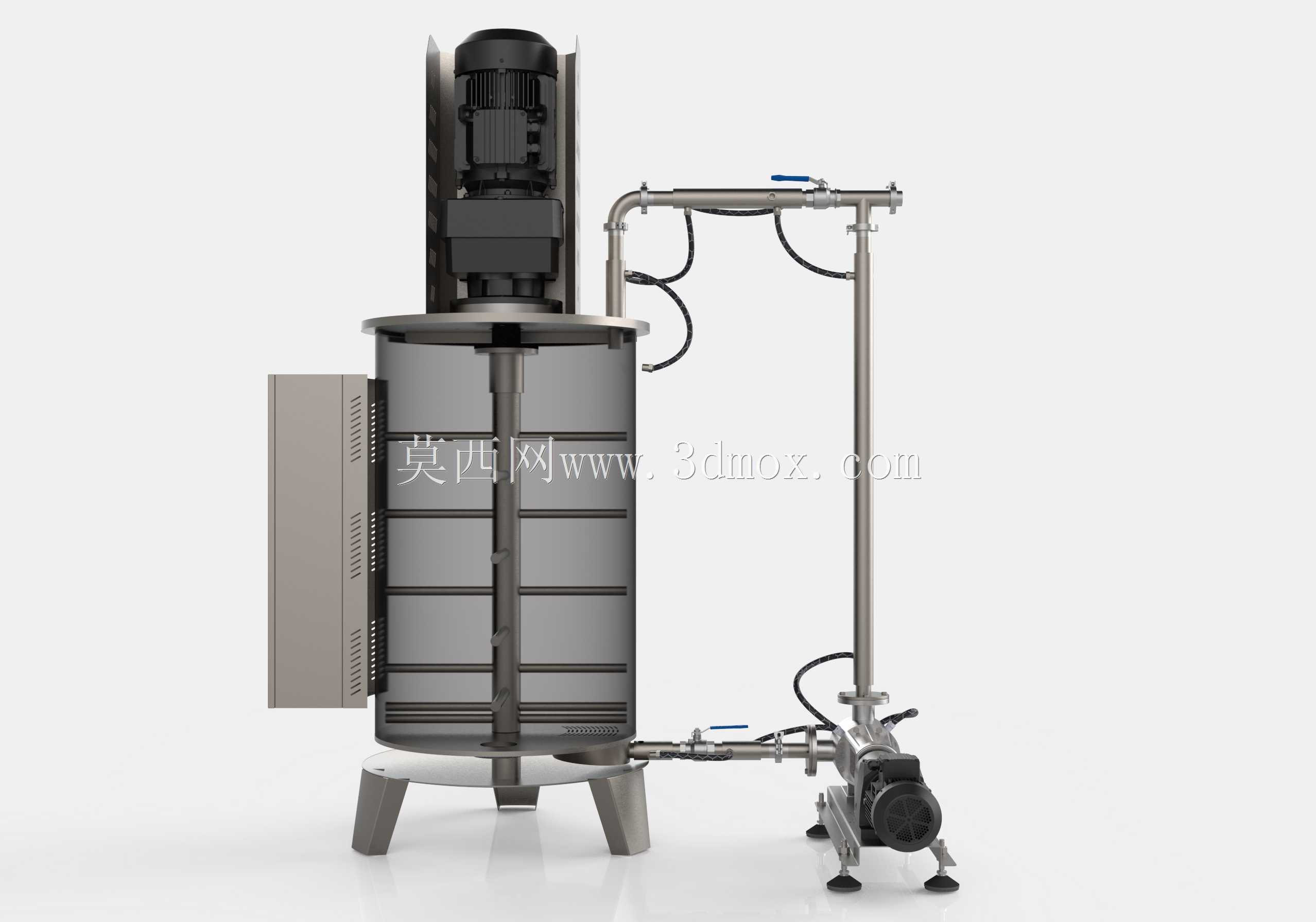

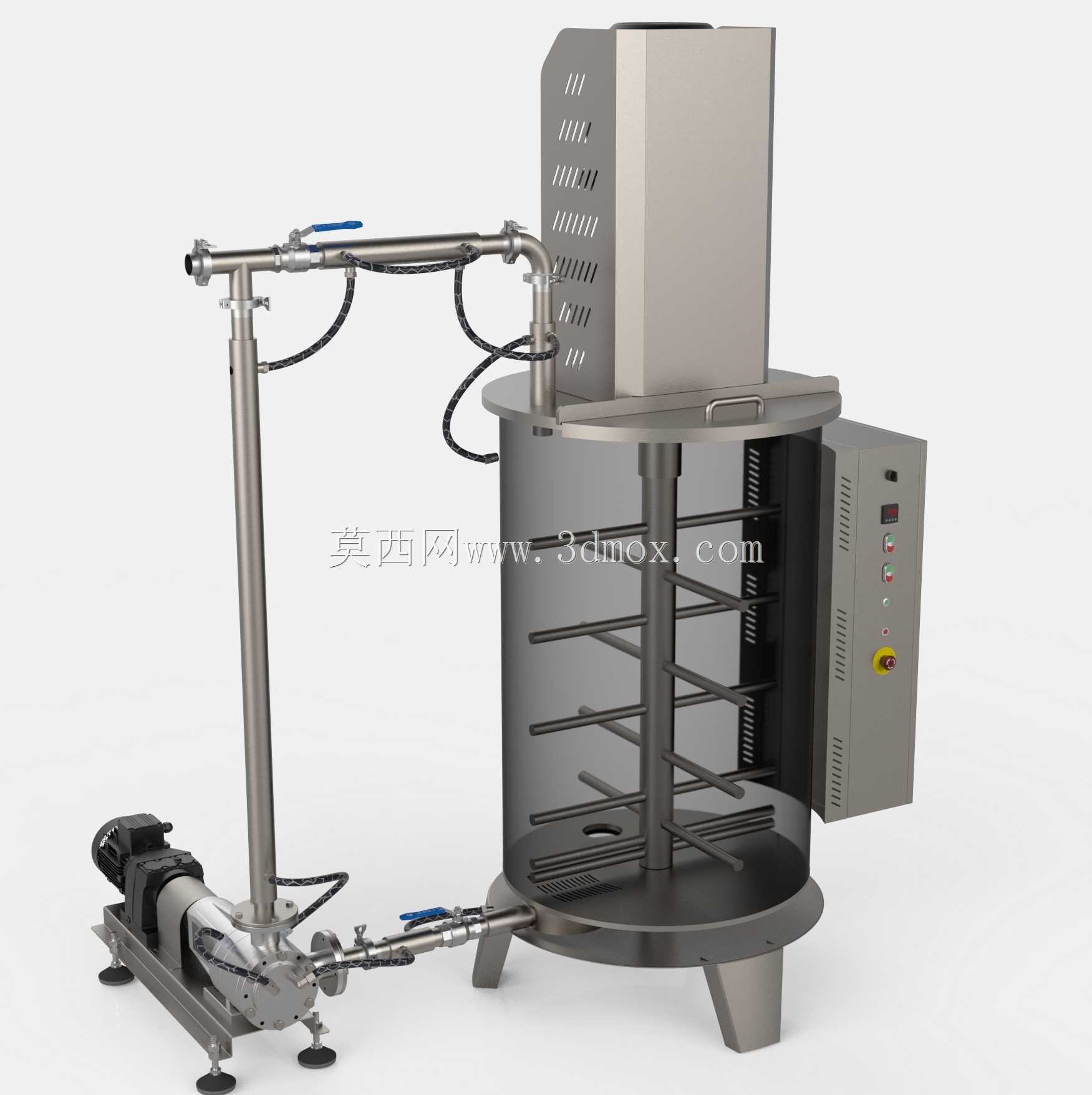

　　从结构设计逻辑来看，罐体主体采用立式圆柱结构搭配锥底支腿，这种构型首先是为了满足食品级生产的卫生要求，内壁做镜面抛光处理无卫生死角，锥底设计能保证停机时浆料完全排空，不会出现残留物料变质的问题，三支支腿的安装点位做了加强筋处理，满载600kg浆料加上400kg研磨钢球的总载荷下，支腿不会出现形变，安装时只需保证支腿底部的调平脚垫接触硬化地面，整体水平度偏差控制在千分之二以内即可，不需要额外做预埋固定，适配中小规模食品车间的灵活布局需求。罐体顶部的立式驱动单元直连搅拌轴，搅拌转速设定在56转/分钟，这个转速区间是经过工艺验证的：转速过低会导致罐内钢球沉积在锥底，研磨效率大幅下降，转速过高则会让浆料裹入过多气泡，增加后续脱气工序的负担，同时过高的线速度会导致钢球和罐壁的磨损加剧，增加金属异物混入的风险。

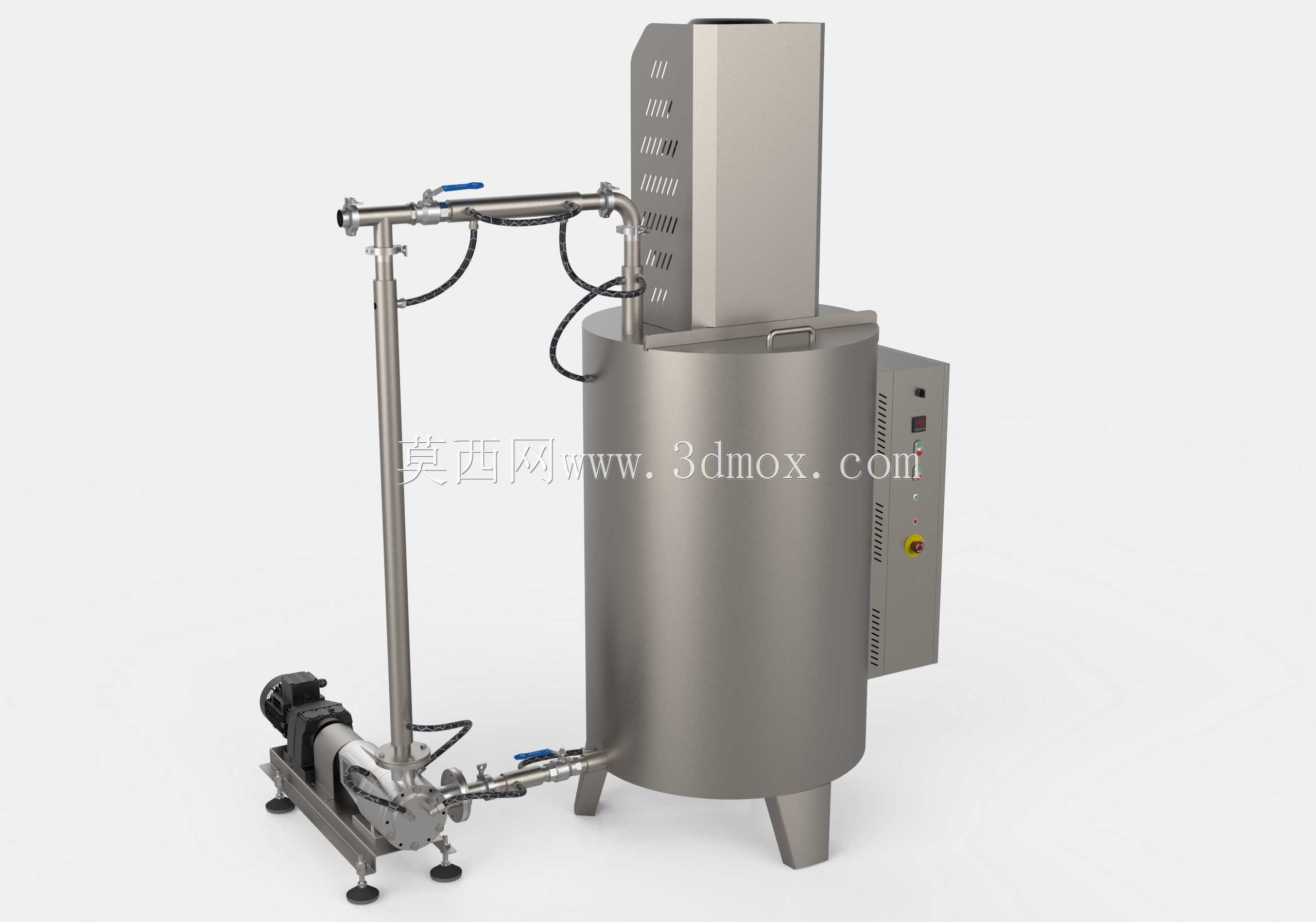

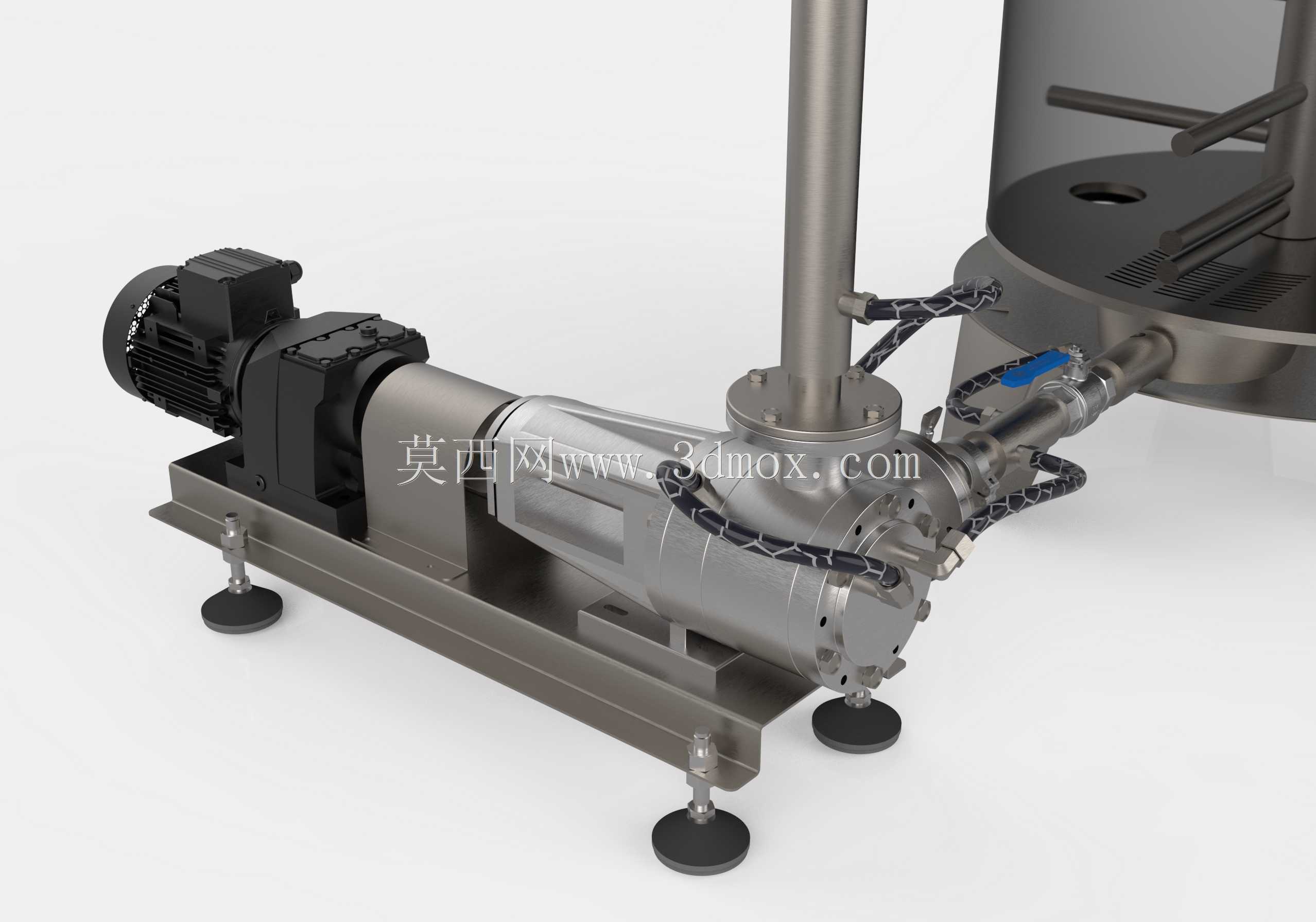

　　外置的泵送回路是这套设备区别于传统立式球磨机的关键设计，回路两端分别接在罐体下部和上部的管接口，搭配卫生级离心泵和带快装接头的管路、阀门，工作时能把罐底的粗颗粒浆料持续泵送到罐体上部喷淋回罐内，形成强制循环，避免出现罐内上下层浆料细度不均的问题，管路上配置的手动阀门可以调节循环流量，根据不同原料配比、不同研磨阶段调整循环强度，比如刚投料的粗磨阶段可以开大阀门提升循环量，临近细度要求的精磨阶段关小阀门，让钢球和浆料的接触时间更长，保证出料细度稳定。驱动单元旁边的电气控制箱做了一体化集成设计，箱体和罐体侧面的安装座采用螺栓连接，防护等级满足食品车间的冲洗要求，面板上的启停按钮、急停按钮布局符合操作习惯，操作人员站在罐体侧面就能完成所有操作，不需要绕到设备背面，控制箱内部预留了温度检测接口，可以外接铂电阻监测罐内浆料温度，配合外接的温控夹层（该模型预留了夹层接口）就能实现研磨过程的温度恒定，避免可可脂因为温度过高出现品质劣变。

　　建模过程中需要重点关注几个安装边界的尺寸校验：首先是外置泵送单元和罐体支腿的间距，要保证泵组的底座和支腿之间预留至少100mm的操作空间，方便日常拆卸清洗泵腔和管路；其次是顶部驱动单元的吊装空间，车间安装时驱动单元需要从罐体正上方吊入就位，顶部要预留至少500mm的净空高度，方便后期维护时拆卸电机和搅拌轴；还有侧面管路的外伸尺寸，最外侧的阀门手轮距离罐体外壁的距离控制在300mm以内，避免占用过多车间通道宽度，同时保证阀门操作时不会和周边设备干涉。另外罐体上的所有管接口都采用标准卫生级快装接口尺寸，和食品车间常用的输送管路完全兼容，不需要额外做转接头，减少了物料残留的风险点。

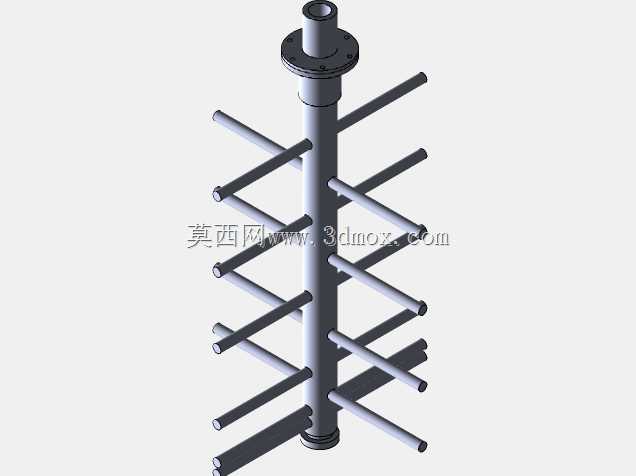

　　这类设备的应用场景不局限于巧克力生产，调整研磨钢球的直径和搅拌转速后，也可以用于花生酱、芝麻酱等其他高粘度膏状食品的精磨工序，甚至在部分日化行业的膏霜物料生产中也能适配，核心的结构逻辑就是通过低速搅拌带动研磨介质，配合强制循环实现高粘度物料的均匀研磨，相比卧式球磨机，立式结构的占地面积更小，清洗换料更方便，适合多品种小批量的生产场景。设计时还要考虑动平衡的问题，搅拌轴上的搅拌桨做了对称结构设计，出厂前要做动平衡校正，避免满载运行时出现罐体晃动，和支腿连接的地面如果是普通水泥地面，建议在脚垫下方垫一块20mm厚的橡胶减震垫，进一步降低运行时的振动传递，避免振动影响周边精密计量设备的正常工作。
