六头直线式1升容量瓶装液体灌装设备

　　这款六喷嘴直线式瓶装液体灌装设备，主要面向食品饮料、日化洗护、医药制剂等行业的中小规格瓶装液态产品量产场景，适配1升容积的PET瓶、玻璃瓶等刚性圆柱形容器，可对接前端理瓶机、后端旋盖贴标设备组成完整灌装产线，单工位灌装节拍可适配每分钟30-40瓶的中速生产需求，适合中小型生产车间的批量灌装作业。设备整体采用框架式密封外罩结构，主体机架采用304不锈钢方通焊接成型，外罩镶嵌透明亚克力防护板，既可以隔绝灌装过程中液体飞溅污染车间环境，也能避免操作人员误触内部运动部件引发安全风险，外罩侧面预留检修门，日常维护时可快速开启接触内部管路与传动部件。设备的核心灌装执行单元为6组独立控制的不锈钢灌装喷嘴，喷嘴采用防滴漏拉丝设计，

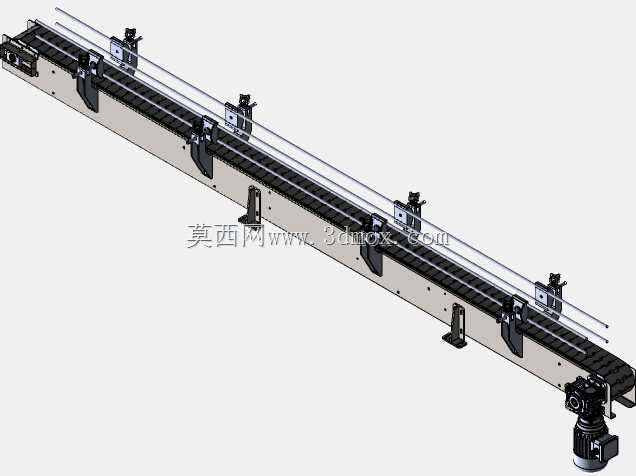

　　灌装阀启闭通过伺服驱动控制行程，可根据不同液体的流动性特性调整灌装速度与启闭延迟，针对低粘度的饮用水、酒类液体可采用大流量全开模式提升灌装效率，针对稍高粘度的洗护液、糖浆类产品可采用先快后慢的两段式灌装模式，减少液体起泡溢出与瓶身冲击。输送单元采用平顶链板输送结构，链板宽度适配1升瓶的瓶身直径范围，进瓶位置设置分瓶螺杆与进瓶星轮，可将无序输送过来的瓶子等距分隔后精准送入灌装工位，灌装工位上方设置瓶身夹持定位机构，灌装时将瓶子牢牢固定在喷嘴正下方，避免灌装过程中瓶身偏移导致液体洒漏，出瓶位置设置出瓶导栏，将完成灌装的瓶子平稳导入后端输送线。设计过程中充分考虑了不同规格瓶子的兼容需求，灌装头的安装横梁采用可升降调节结构，

　　通过手轮带动丝杆传动可调整喷嘴高度，适配高度在150mm到300mm之间的不同瓶型，输送线两侧的导栏宽度也可通过调节螺母快速调整，无需更换专用工装即可在半小时内完成不同瓶型的切换适配。设备的安装边界需要预留足够的操作与维护空间，主体设备本体长度约2.2米，宽度约1.1米，高度约1.9米，安装时需要在设备周边预留至少0.8米的操作通道，进瓶端与出瓶端需要对接输送线的位置预留0.5米的衔接段，地面需要做水平硬化处理，设备底部设置可调脚杯，可微调设备水平度，避免输送链板运行时出现跑偏问题。管路设计上，进料总管采用卫生级不锈钢管，连接至储液罐的位置设置快装卡箍接头，方便日常拆卸清洗管路，每个灌装喷嘴都配置独立的流量微调阀，

　　可单独调整每个头的灌装量，将6个喷嘴的灌装误差控制在±0.5%以内，满足液态产品灌装的计量精度要求。设备的控制单元集成在机身侧面的触控操作箱内，可设置灌装量、灌装速度、输送节拍等参数，同时配置急停按钮与安全门联锁装置，一旦防护门被意外打开，设备会立即停止运行，保障操作安全。在实际生产场景中，这款设备可替代传统的人工灌装作业，大幅降低操作人员的劳动强度，同时避免人工灌装带来的计量误差与液体污染风险，设备的易损件主要为灌装嘴的密封胶圈与输送链板的耐磨条，日常维护仅需要定期检查密封件磨损情况、对传动导轨加注食品级润滑脂即可，运维成本较低，适合多品种小批量的液态产品生产企业使用。
