工厂IO模拟用自动化立体仓储存取设备

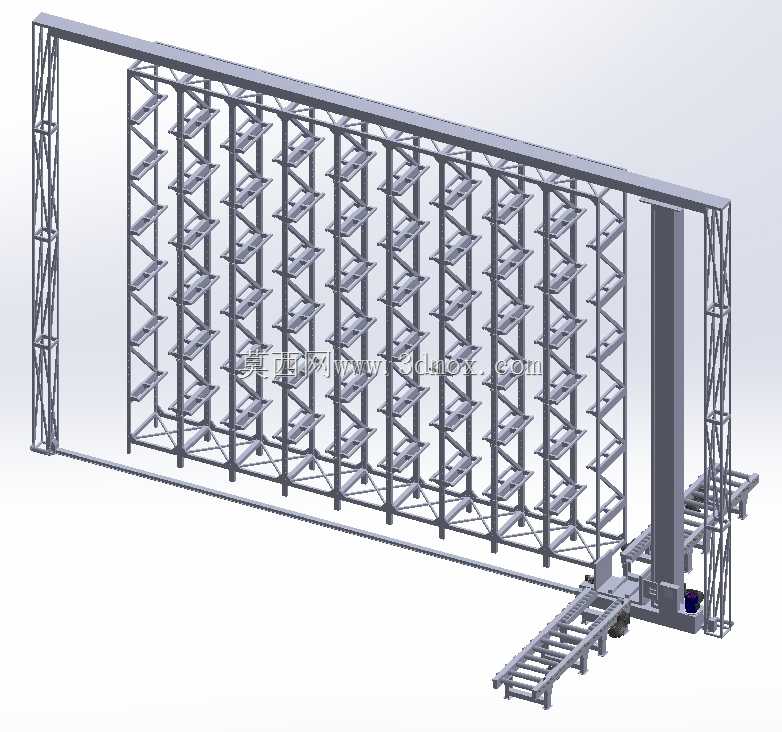

　　这套自动化立体存储设备的三维结构，核心是面向离散制造车间的线边仓、中小型智能仓储场景做的落地化设计，可直接在工厂IO仿真环境中完成仓储作业逻辑的全流程模拟，也可作为实体小型立体仓的结构设计参考。整套设备采用单立柱堆垛机搭配双侧密集格口货架的布局，货架主体采用桁架式方管焊接框架，单组货架沿巷道方向的总长度可根据车间可用场地做模块化拓展，标准配置下单侧货架设置8层10列的货位格口，单个货位的承载边界按照50kg级周转箱、工装托盘的存放需求设计，格口内部预留20mm的导向间隙，避免堆垛机取放货时出现卡滞、碰撞的问题。堆垛机部分采用地轨加顶部辅助导向轨的安装形式，地轨直接通过膨胀螺栓固定在车间硬化地面上，

　　顶部导向轨可根据现场厂房净高做高度适配，标准配置下设备整体安装高度控制在4.2米以内，不需要额外对厂房做结构加固，适配绝大多数常规层高的生产车间安装需求。行走机构采用伺服电机搭配齿轮齿条的传动形式，水平行走的重复定位精度控制在±1mm以内，可满足货叉精准对位货格的要求；载货台的升降运动采用同步带加配重块的结构，相比链条传动能有效降低运行噪音，同时减少伺服电机的输出负载，提升长期运行的稳定性。货叉部分采用三级伸缩式结构，完全伸出时的行程可覆盖双侧货架的取货深度，不需要额外调整堆垛机的停靠位置，就能完成巷道两侧任意货位的物料存取作业。货架的每个货位底部都设置了导向挡边，可兼容标准尺寸的塑料周转箱、铝制工装托盘的存放，

　　不需要额外定制专属载具，能降低现场的配套投入成本。在设备的出入库端，配套了一段辊筒输送线，可直接对接车间的AGV物料配送线路、或者人工上下料工位，物料从输送线到位后，堆垛机可自动完成物料信息识别、货位分配、取货入库的全流程作业，出库时则按照生产工单的物料需求，将对应货位的物料取出后输送到出入库端，整个过程不需要人工干预，能大幅降低线边仓的人工管理成本，同时避免人工取料出现的错发、漏发问题。做这套结构设计的时候，特意将所有的型材规格、连接节点都做了标准化处理，货架的立柱、横梁都采用通用规格的工业铝型材或者方管，不需要开模定制特殊截面的型材，现场安装时只需要按照装配图通过螺栓连接即可完成组装，相比焊接式的立体货架，

　　安装周期能缩短60%以上，后期如果需要调整货位尺寸、拓展货架规模，也可以直接拆解重组，不会造成材料的浪费。堆垛机的所有电气元件安装位都预留了足够的维护空间，驱动电机、传感器、传动部件的位置都设计在人员站在地面就可触及的高度，日常维护时不需要登高作业，能降低运维的安全风险。考虑到工厂IO仿真场景的使用需求，整套模型的所有运动部件都做了独立的层级划分，可直接导入仿真环境中给行走、升降、货叉伸缩、输送线运行分别设置运动逻辑，不需要额外做结构的拆分、重组，能大幅缩短仿真项目的搭建周期。设备的安装边界方面，巷道的净宽度只需要预留1.2米即可满足堆垛机的全行程运行需求，相比传统的人工叉车取货的货架，能节省40%以上的通道占用面积，在相同的车间占地面积下，可提升2倍以上的物料存储容量，特别适合车间场地紧张、需要高密度存储生产物料、工装夹具的场景。结构设计过程中，对堆垛机的整体刚度做了校核，在满载快速行走、急停的工况下，立柱的顶端形变量控制在5mm以内，不会出现因为结构变形导致货叉对位不准、货物掉落的问题。货架的整体框架底部设置了可调脚杯，可适应地面存在±30mm以内的高度差，安装时不需要额外做地面的精平处理，能降低现场的施工难度。
