工业金属木质置物货架结构设计

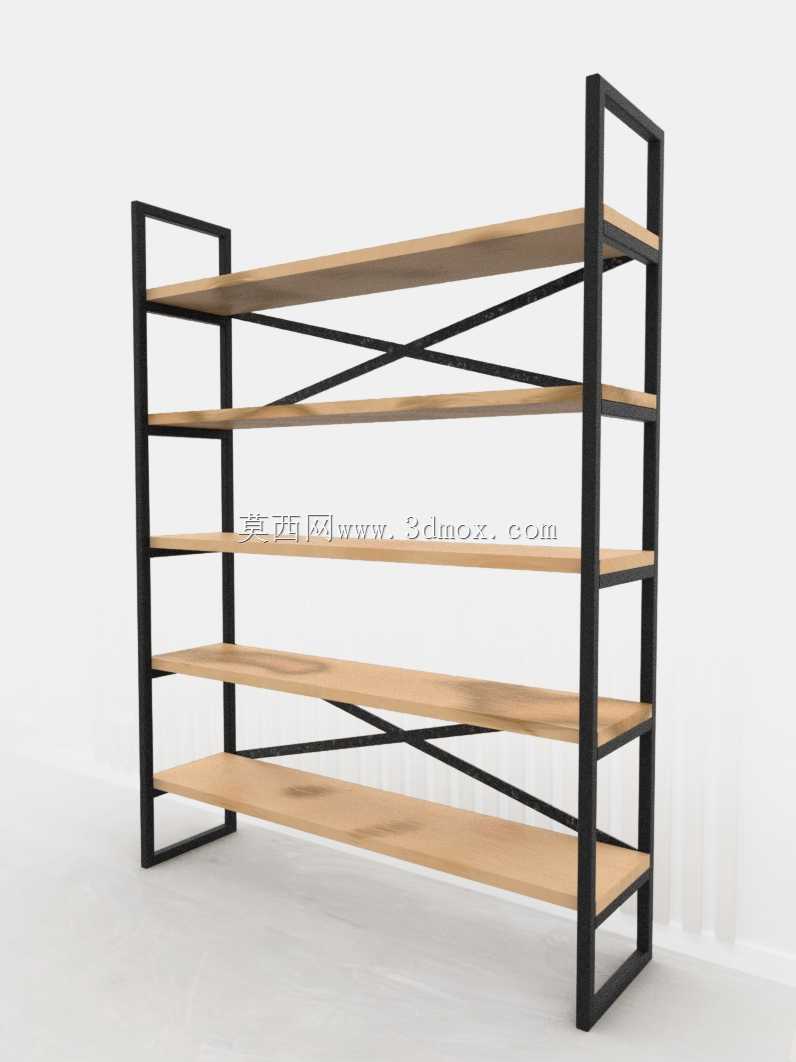

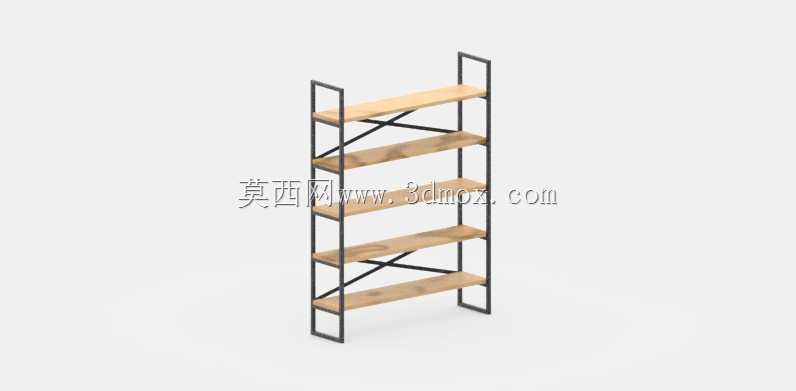

　　这款钢木结合的工业置物支架，最初的设计出发点是解决车间零散工装、量具、待加工小工件的就近存放需求，区别于常规重型仓储货架的大跨度设计，这款置物架更侧重工位旁的近距离存取适配，在机加工车间的CA6140车床周边、装配工段的工位侧方都能找到适配的安装场景，也可用于维修班组的工具临时摆放、质检区域的样件规整存放。从结构设计逻辑来看，整体框架采用矩形金属管材做支撑主体，管材的壁厚选型兼顾了承重需求与整体重量控制，避免支架过于笨重不便于移位调整，四条竖向支腿的底部做了防滑垫安装位的预留，可适配不同地面工况，不管是环氧地坪的车间还是水泥地面的仓储区域，都能保证放置稳定性，不会出现滑动偏移的问题。横向承载层的框架同样采用金属型材焊接成型，

　　层板选用木质板材嵌装在金属框架内，这种搭配一方面利用金属框架的结构强度保证层板的承重能力，避免木质板材长期受力出现弯曲变形，另一方面木质层板的表面摩擦力更大，放置金属工件、工具时不容易出现滑落，同时也能避免金属件直接磕碰金属层板产生的噪音与表面损伤。支架的斜向支撑结构设置在框架的侧方，采用交叉斜撑的布置形式，连接位置选在竖向支腿与横向横梁的节点处，通过三角形稳定结构抵消整体框架的侧向受力，避免放置重物后出现框架侧向扭曲变形的问题，斜撑的型材规格略小于主支撑腿，在保证结构强度的前提下尽可能减少材料用量，控制整体制造成本。从安装边界尺寸来看，整体高度适配成年人站立操作的存取高度，不需要踮脚或者弯腰就能拿到中层放置的物品，

　　顶层可放置使用频率较低的物件，底层可放置重量稍大的工件，整体宽度控制在单人可轻松推移的范围内，不需要借助吊装设备就能完成工位间的移位调整，深度尺寸适配常规量具盒、小型工件箱的摆放尺寸，不会出现物品突出层板容易掉落的问题。在细节设计上，所有金属型材的焊接位置都做了焊后打磨处理，去除焊渣与尖锐边角，避免操作人员取放物品时被划伤，金属框架的表面做了防锈喷涂处理，可适应车间内存在切削液、润滑油飞溅的工况，不会短时间内出现锈蚀掉漆的问题，木质层板与金属框架的嵌装位置预留了微小的伸缩间隙，可适应车间内温湿度变化带来的板材胀缩，避免出现层板起拱或者框架被撑变形的问题。这款置物支架的承重设计按照每层均匀承载来核算，可满足常规机加工工位的工具、工件、

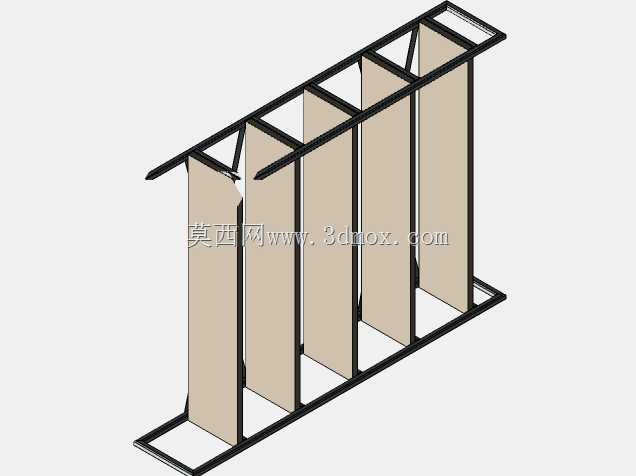

　　辅料的存放需求，不需要额外做地面锚固，放置平整即可投入使用，对于需要频繁调整工位布局的中小机加工车间来说，这种可灵活移位的置物支架比固定安装的存储设施适配性更强，也可用于工业风的办公区域、仓储分拣区域的物品规整，结构简单可靠，没有复杂的传动或者连接部件，后期维护成本极低，出现局部损坏时可单独更换对应型材或者层板，不需要整体报废替换。在建模过程中，所有型材的连接处都做了贴合实际加工工艺的处理，焊接位置的焊缝预留、螺栓连接的孔位间隙都按照实际装配公差设置，层板与框架的配合尺寸也考虑了实际加工的误差范围，不会出现建模尺寸完美但实际生产无法装配的问题，整体结构的受力点都做了加强处理，比如支腿与横梁的连接位置增加了小的三角加强筋，进一步提升节点处的承重能力，避免长期受力出现节点开裂的问题。
