工业级水平皮带直线输送设备结构

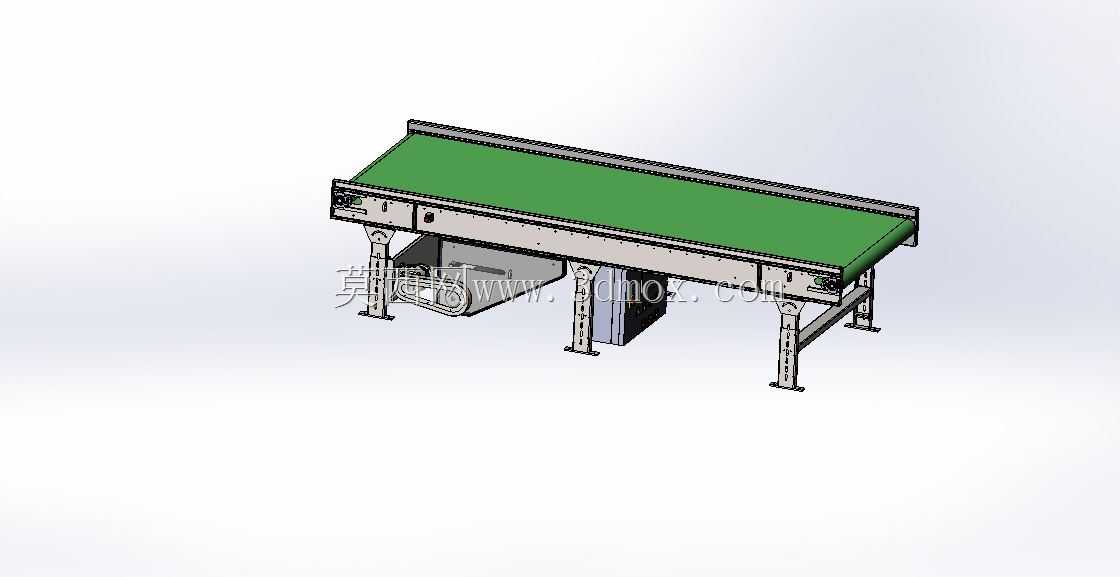

　　这款水平布置的皮带式直线输送结构，在离散制造车间的物料转运环节适配性极强，不管是机加工工序间的半成品流转、装配线的工位间工件传递，还是包装段的成品物料输送，都能匹配对应的产线节拍需求。设备整体采用落地支腿式安装结构，支腿底部预留了地脚调节安装孔，现场安装时可根据地面平整度调整支腿高度，保证输送面的水平度偏差控制在合理范围内，避免皮带运行过程中出现跑偏、物料侧滑的问题。

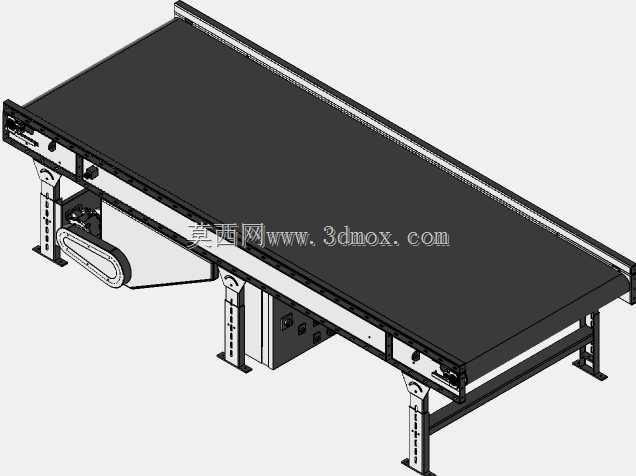

　　从结构设计逻辑来看，主体框架采用折弯钢板拼焊成型，兼顾结构刚性与整体自重控制，框架两侧设置了皮带防跑偏挡边结构，可在皮带长期运行出现微量偏移时进行限位校正，减少日常运维的调整频次。驱动单元采用侧装式布置，将驱动电机与减速机构集成安装在设备进料端的侧下方位置，既不占用输送线上下方的操作空间，也方便后期对传动部件进行检修维护，驱动辊与改向辊的辊面做了滚花处理，增大与皮带接触面的摩擦力，避免重载输送时出现皮带打滑丢转的情况。

　　输送面选用绿色PVC工业皮带，表面平整且具备适度的防滑性能，可输送纸箱、金属零部件、塑料件等多种形态的物料，皮带下方设置了多组平行排布的承托托板，托板采用耐磨高分子材质，既能在输送较重物料时给皮带提供足够的支撑，避免皮带中部下垂凹陷影响输送稳定性，也能降低皮带运行过程中的摩擦损耗，延长皮带的使用寿命。设备两侧的框架立面预留了标准的附件安装孔位，现场使用时可根据实际需求加装光电传感器支架、工件挡停机构、导向护栏等附属组件，无需对主体框架进行二次打孔加工，降低现场改造的工作量。

　　在安装边界方面，设备整体长度可根据产线实际布局需求进行模块化拼接，单段标准段的输送宽度覆盖常规工业输送的常用尺寸范围，设备整体高度可通过支腿的调节结构在一定区间内调整，能匹配不同高度的加工设备、装配工作台的出料高度，实现物料的无落差平稳转运。设备的张紧机构设置在出料端的两侧，采用螺纹调节式张紧结构，运维人员只需调整两侧的张紧螺栓即可改变改向辊的位置，实现皮带张紧度的调整，操作过程无需拆解主体结构，日常维护十分便捷。

　　从实际使用场景出发，这款输送结构既可以单独作为短距离物料转运设备使用，也可以多段拼接组成长距离输送线，还能与转弯输送机、提升机等其他输送设备联动，组成完整的车间物料输送系统。设备运行时噪音控制在工业车间允许的范围内，传动部件全部设置在框架内部，外露运动部件均做了安全防护处理，避免生产过程中出现安全隐患。针对不同行业的使用需求，皮带材质也可根据输送物料的特性进行更换，比如输送防静电要求的电子元器件时可更换防静电皮带，输送有一定腐蚀性的物料时可更换耐油耐腐的特殊材质皮带，主体框架无需做结构性改动即可适配。

　　在三维建模过程中，所有结构件的装配关系都按照实际生产的装配工艺进行搭建，螺栓连接、焊接位置、转动副的配合间隙都符合实际机械设计的公差要求，不管是用于设备选型时的方案展示，还是作为同类输送设备设计的参考原型，都能直接复用相关的结构参数，减少重复建模的工作量。模型中对支腿的安装孔位、驱动单元的安装尺寸、皮带的包角参数都做了准确还原，可直接用于产线布局的干涉检查，验证输送设备与周边设备的位置匹配度，提前规避现场安装时可能出现的空间干涉问题。
