可移动直线皮带输送设备结构设计

　　这款直线带式输送结构的设计初衷，是解决车间内零散工位间的中短距离物料转运需求，常见于机加工工序间工件流转、装配线侧边供料、包装段成品输出这类场景，相比固定安装的输送线，它带脚轮的机架设计能快速调整布设位置，适配小批量多品种生产时频繁调整产线布局的需求，不用每次调整产线都重新做地基固定或者拆装机架，能大幅减少产线切换的准备时间。

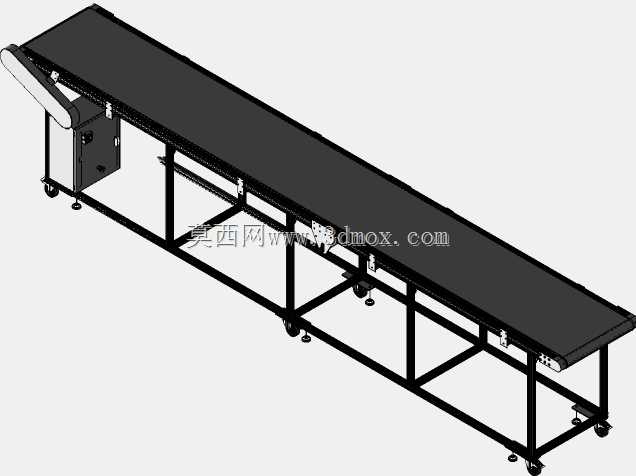

　　从结构设计逻辑来看，整体采用分段式方管焊接机架，机架主框架选用标准矩形钢管拼焊，焊后做去应力处理再进行表面喷塑，避免长期承重出现机架变形导致皮带跑偏的问题；机架支腿分为固定支撑段和可调脚杯搭配脚轮的组合结构，移动时可以将脚杯旋起，靠四个带刹车的万向脚轮推移设备，到位后旋下脚杯将设备抬离脚轮，调平后即可固定使用，这种设计兼顾了移动灵活性和工作状态下的结构稳定性，不会因为输送过程中的振动出现设备移位。

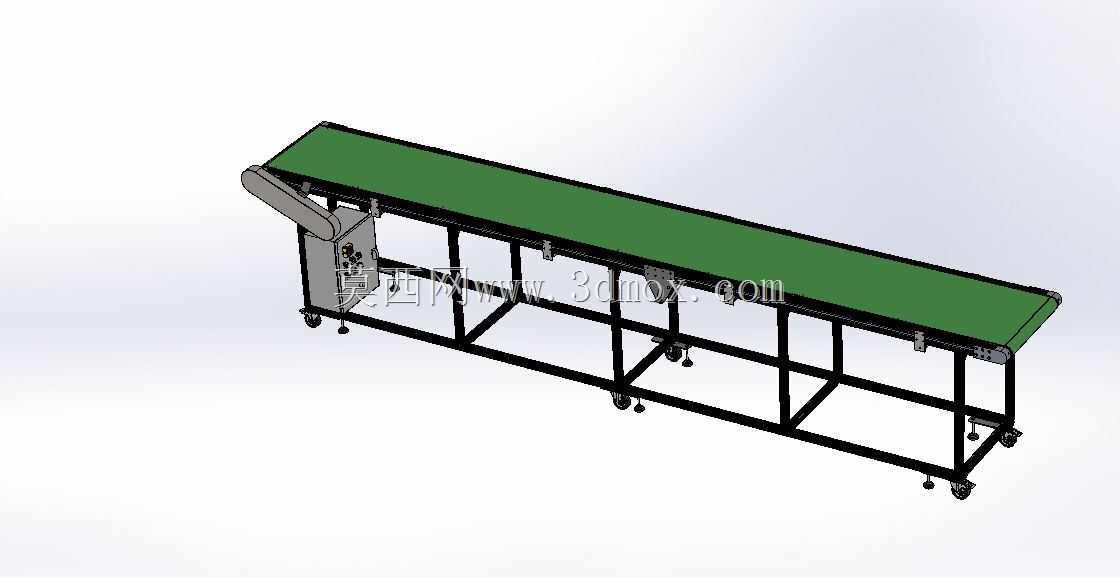

　　输送面采用绿色PVC防静电皮带，皮带下方全程布置光滑托板承托，避免输送较重工件时皮带下垂积料，两端的主从动辊筒做了腰鼓形加工处理，能在皮带运行时自动纠偏，减少日常运维中调整皮带跑偏的频次；驱动端布置在设备一侧的机头位置，采用减速电机直连驱动辊的传动方式，省去了链传动或者带传动的中间传动环节，既减少了传动损耗，也降低了外露传动部件的安全隐患，机头位置的电机安装座做了长圆孔可调设计，方便安装时调整皮带张紧度，长期使用皮带松弛后也能快速张紧，不用拆解机架结构。

　　设备的安装边界需要提前确认布设区域的地面平整度，地面落差超过10mm的区域需要提前做找平处理，否则脚杯调平行程不足以抵消地面高差，会导致机架扭曲加剧皮带磨损；设备两侧预留了至少150mm的操作维护空间，方便日常清理皮带下方的落料、检修辊筒轴承，进料端和出料端可以根据对接设备的高度差，选配不同高度的支腿配置，标准款的输送面高度适配常规750mm高的工作台面，也可以根据现场需求调整支腿长度，适配不同高度的加工设备对接需求。

　　在实际使用场景中，这款输送结构可以单台独立使用，用于两个距离较远的工位间传递工件，也可以多台拼接组成长距离输送线，还能在侧边加装挡边、工作台、检测支架等附件，拓展成在线检测、工件分拣的功能段；皮带的运行速度可以根据输送物料的特性调整，输送机加工后的金属工件时可以调低速度避免工件磕碰划伤，输送包装好的轻质成品时可以调高速度提升转运效率，皮带表面的防滑纹路也能避免输送有一定坡度的对接段时物料下滑。

　　设计过程中特意控制了机架的整体重量，没有采用过厚的管材做冗余设计，在满足额定承重需求的前提下，让两个人就能完成设备的推移和就位，不用借助叉车等起重设备，适合小型加工车间的场地条件；所有的转动部位都加装了防尘端盖，避免车间内的金属切屑、粉尘进入轴承导致卡滞，延长设备的无故障运行时间，电气走线全部藏在机架方管的内腔里，外部没有明露的电线，避免车间内搬运物料时刮擦电线造成安全隐患。
