带9mm防护法兰的扎带固定插头结构设计

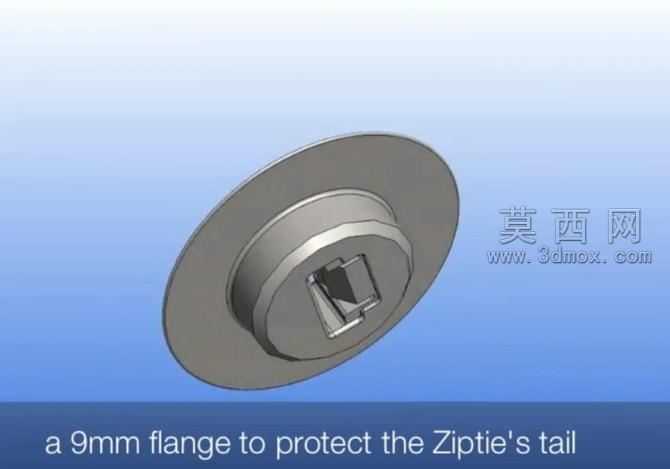

本作品为扎带配套固定插头的三维结构设计，建模过程中首先完成核心功能结构的参数化搭建，以适配常规扎带的穿入锁定需求为基础，在插头外侧增设直径9mm的环形法兰结构，该法兰的核心作用是对扎带尾部形成物理防护，避免扎带尾部在安装使用过程中受外力剐蹭、弯折出现断裂或松脱问题。建模阶段对插头的插接锁定结构做了精细化处理，内部卡扣的倾斜角度、卡位深度均经过参数校核，保证扎带穿入后可实现单向锁止，不会出现反向滑脱的情况，同时法兰与插头主体的衔接处做了圆弧过渡处理，既降低了建模过程中特征生成的报错概率，也能在实际生产中减少应力集中问题，提升零件的结构强度。材质渲染阶段，主体结构采用哑光硬质工程塑料材质，还原尼龙类注塑零件的真实质感，表面添加细微的磨砂纹理效果，法兰边缘做了轻微的高光处理，突出结构的层次感，渲染场景采用淡蓝色渐变背景，搭配柔和的侧方打光，清晰展现插头的整体轮廓与内部卡扣的细节结构。设计思路上突破了传统扎带固定插头仅做基础锁定的功能局限，通过新增的法兰结构拓展了扎带的使用场景，既可以在开孔安装时通过法兰覆盖安装孔边缘，避免孔位毛刺磨损扎带，也能在多束扎带并排固定时通过法兰形成间隔，防止扎带之间互相干扰。建模过程中对插头的整体壁厚做了均匀化处理，所有壁厚保持在1.5mm-2mm区间，符合注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、填充不足等生产问题，同时对内部卡扣的受力位置做了加厚处理，保证多次插拔扎带后卡扣不会出现断裂失效。整体结构紧凑，功能指向明确，在保留传统扎带插头使用便捷性的基础上，通过新增的防护法兰结构提升了扎带固定后的可靠性与使用寿命，为扎带类固定连接件的创新设计提供了新的思路。
