带冷却排水结构的圆形法兰盘设计

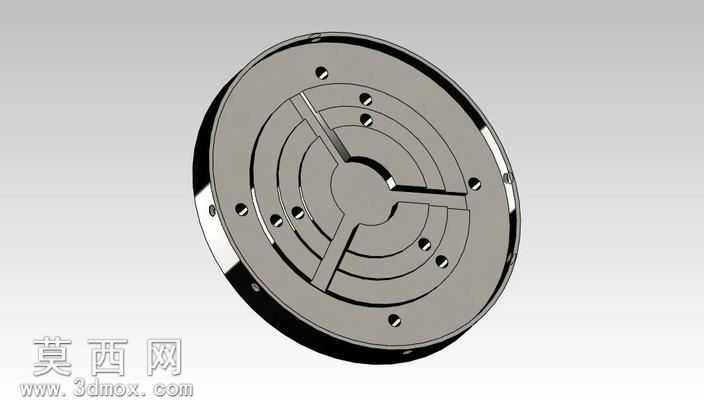

本作品为带冷却排水功能的圆形盘类结构件，采用三维参数化建模方式完成整体设计，建模过程中优先保证结构的对称性与加工可行性，以中心轴线为基准完成所有特征的阵列排布，确保各安装孔位、流道槽的位置精度符合机械加工公差要求。模型主体为阶梯式圆盘结构，外圆设置多层台阶定位面，盘面均匀分布多组安装通孔，用于结构的装配固定；盘面开设三段式径向导流槽，槽体与中心区域连通，形成完整的冷却介质导流路径，可实现冷却剂的均匀流通与快速排出，避免积液残留影响结构运行稳定性。建模时对所有棱边做了倒角过渡处理，既消除加工锐边，也减少流体流动时的阻力，同时降低应力集中风险。材质配置上模拟了常用金属结构件的哑光金属质感，通过调整材质的粗糙度、反射率参数还原金属加工件的真实视觉效果，渲染阶段采用均匀的环境光照，清晰呈现盘体的层次结构、孔位分布与流道形态，各结构特征的比例关系准确，可直接用于结构验证、加工参考或教学演示。设计思路围绕冷却排水的核心功能展开，在保证盘体自身结构强度的前提下，优化流道的走向与截面尺寸，既保证冷却介质的流通效率，也避免槽体结构对盘体整体刚性造成过度削弱，所有安装孔的位置与尺寸均参考通用装配标准设置，具备良好的通用性与适配性，可配套应用于需要循环冷却的旋转类设备、工装夹具或流体输送配套结构中，有效解决冷却介质滞留、排放不畅的问题，提升配套设备的运行稳定性与使用寿命。
