小型N20减速齿轮电机结构设计

　　在小型智能门锁、桌面级3D打印机送料机构、微型电动玩具、手持美容仪、小型阀门执行器这类对安装空间有严格限制的低功率传动场景里，N20规格的齿轮减速电机是应用占比极高的动力元件，这类场景普遍要求动力输出端具备足够的低速扭矩，同时整体安装体积不能超过常规拇指大小，还要兼顾传动噪音、运行寿命与装配便捷性，这就要求齿轮减速段的结构设计必须在极小的空间内完成多级传动的合理排布。

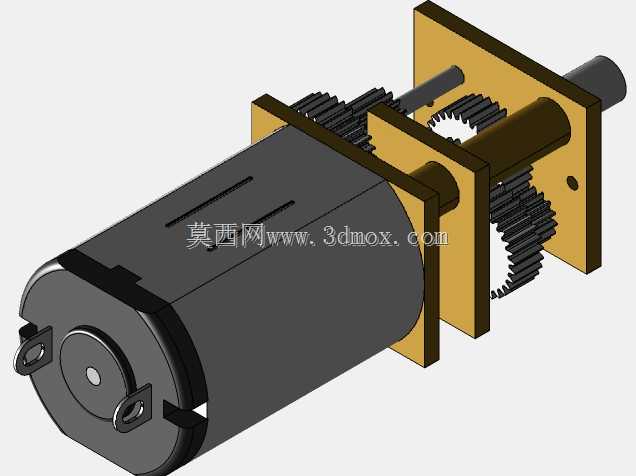

　　这款齿轮电机的设计核心围绕小空间内的传动效率优化展开，电机本体采用常规N20有刷直流电机作为动力源，输出端搭配三级直齿圆柱齿轮减速结构，所有齿轮的模数均选用0.2模的小模数规格，齿宽根据每一级的传动扭矩梯度做差异化设计，高速级齿轮齿宽较窄以降低转动惯量，低速级输出齿轮齿宽适当加宽，抵消大扭矩下的齿面接触应力，避免长期运行出现断齿、齿面过度磨损的问题。齿轮架采用上下分体式的定位结构，每一级齿轮的转轴都直接嵌装在齿轮架的定位孔内，不需要额外的轴套紧固件，既压缩了轴向安装尺寸，也减少了装配时的零件数量，适配自动化产线的快速组装需求。

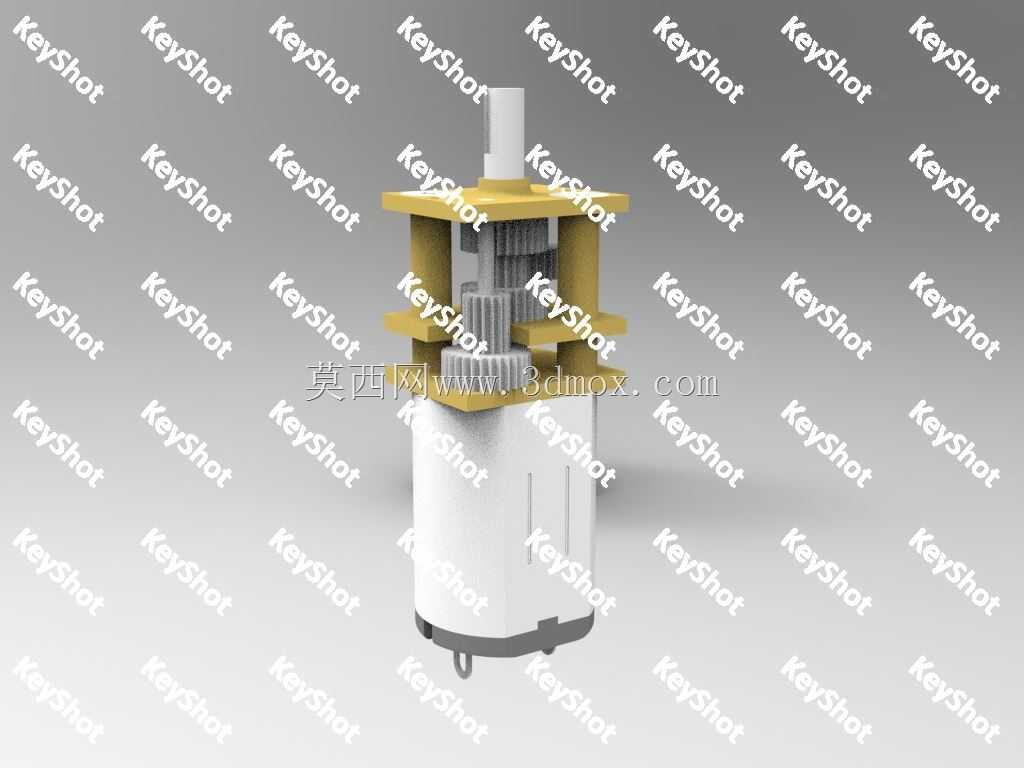

　　从安装边界来看，这款减速电机的整体外形为圆柱加方形法兰的组合结构，电机本体段直径为10mm，搭配减速箱段后整体轴向长度控制在25mm以内，输出轴直径为3mm，轴伸长度为6mm，输出轴顶端做了D型切边处理，方便配套的传动轮、摆杆类零件做周向定位，不需要额外打顶丝孔就能传递额定扭矩。减速箱顶部的方形法兰边长为12mm，法兰上预留两个对称的安装定位孔，孔中心距为10mm，适配M1.6规格的自攻螺丝做整机固定，安装时不需要额外设计复杂的定位工装，只要在安装面板上预留对应位置的过孔就能完成快速装配，能直接嵌入到各类紧凑型设备的内部腔体中，不会占用过多的结构空间。

　　设计过程中针对齿轮的啮合间隙做了专门的公差匹配，每一级齿轮的中心距公差控制在0.02mm以内，既避免间隙过大导致正反转切换时出现回程误差，也防止间隙过小导致齿轮转动卡滞、运行电流过高的问题。齿轮材质选用常规的POM工程塑料，具备自润滑特性，长期运行不需要额外添加润滑脂就能保持较低的传动噪音，同时塑料齿轮的重量更轻，能降低整体减速段的转动惯量，让电机的启停响应速度更快，适配需要频繁正反转、快速启停的工作场景。电机尾部的电极连接片采用插片式结构，预留2.0mm间距的焊盘位置，方便焊接导线或者直接插接配套的连接器，不需要额外做接线端子的转接，能进一步压缩接线占用的空间。

　　在实际选型应用时，这款减速电机的额定输出转速可以根据齿轮齿数比的调整覆盖10rpm到500rpm的区间，额定输出扭矩最高可以达到1kgf·cm，能满足绝大多数小型低负载传动场景的动力需求，比如智能门锁的锁舌驱动、桌面云台的转动驱动、小型电动窗帘的牵引驱动都能直接适配。设计时还考虑了不同安装姿态的使用需求，齿轮架的定位结构做了防脱设计，不管是水平安装、垂直安装还是倾斜安装，齿轮都不会出现移位、脱齿的问题，能适应不同设备内部的安装空间布局。针对输出轴的径向受力场景，输出端的齿轮架位置做了加厚处理，能承受最大5N的径向载荷，避免输出轴受侧向力时出现弯曲、齿轮啮合错位的问题，提升整体结构的运行可靠性。
