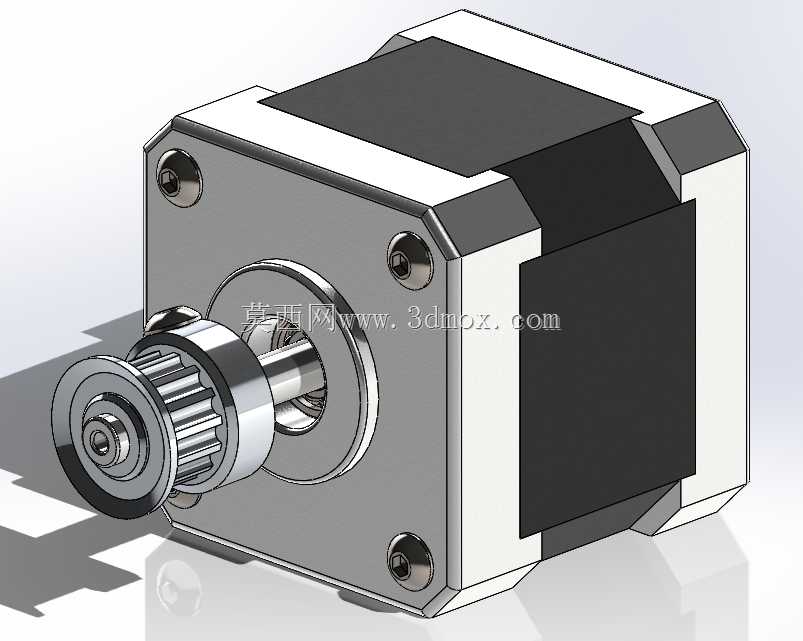

带同步带轮输出端的Nema17步进电机结构

项目分类:电机 发布时间:2024-02-04 ID:734665
  • 带同步带轮输出端的Nema17步进电机结构

  在桌面级自动化设备、小型数控进给机构、3D打印运动轴、桌面机械臂关节这类对安装空间有严格限制的传动场景里,Nema17规格的电机是选型时绕不开的核心部件,本次呈现的结构完整还原了带前置同步带轮的Nema17电机装配状态,覆盖从电机本体到输出端传动连接件的全部细节,能直接用于整机装配的干涉校验、运动仿真环节。

  从实际应用场景来看,这类42mm法兰规格的电机,常被用在行程1米以内的直线滑台驱动、小型传送带的动力输入、点胶机的Z轴升降、桌面雕刻机的XY轴进给位置,因为安装法兰的孔位遵循行业通用的Nema标准,只要安装面预留对应孔距的螺纹孔,就能直接完成固定,不需要额外做转接件设计。输出端搭配的同步带轮是MXL齿型的常见规格,齿距2.032mm,适配宽度6mm的同步带,这类传动组合在小负载高速进给场景里优势明显,相比齿轮传动没有背隙累积问题,相比联轴器直连丝杠的结构,能通过带轮齿数比灵活调整电机输出到负载端的减速比,平衡进给速度和输出扭矩的匹配关系。

  从功能特性上看,该电机本体为两相混合式步进结构,机身长度对应40mm规格的常见款,静态扭矩能满足0.4N·m级别的负载驱动需求,输出轴直径为5mm,采用D型切边结构来防止带轮周向打滑,带轮和电机轴之间通过紧定螺钉完成轴向和周向固定,装配时紧定螺钉对应轴上的切边平面,能避免长时间正反转切换时出现带轮松脱移位的问题。电机端盖的四个安装孔为通孔设计,适配M3规格的内六角圆柱头螺钉,安装时螺钉从端盖侧穿入,拧入安装基准面的螺纹孔内,螺钉有效拧入深度建议控制在4-6mm,避免过深顶到电机内部的定子绕组造成绝缘破损。

  设计思路上,整个模型严格按照实物的装配层级搭建,先完成定子外壳、前后端盖、转子输出轴的本体建模,还原端盖上的轴承安装位、引出线侧的出线槽结构,再单独构建同步带轮的齿形轮廓、内孔D型切面、紧定螺钉孔细节,最后按照实际装配的同轴度要求完成配合,所有配合面的间隙都按照实际加工公差预留,比如电机轴和带轮内孔的配合采用H7/k6的过渡配合,端盖和定子外壳的止口配合定位精度控制在0.02mm以内,保证仿真时的装配关系和实际生产装配逻辑完全一致。

  外形尺寸与安装边界方面,电机本体的法兰截面为42mm×42mm正方形,不含输出轴和带轮的机身长度为40mm,输出轴伸出端盖的长度为22mm,搭配的同步带轮外径为14mm,带轮总宽度10mm,装配完成后整个组件从电机尾部到带轮前端的总长度为62mm,安装时需要在带轮径向预留至少3mm的间隙给同步带的啮合空间,电机尾部的出线侧需要预留15mm以上的走线空间,避免折弯半径过小造成引线内部线芯断裂。安装基准面的平面度建议控制在0.05mm以内,否则电机固定后会出现端盖受力变形,导致内部轴承卡滞、转动阻力增大,长时间运行会出现电机过热、丢步的问题。

  在做整机结构设计时,这个模型可以直接导入装配体中,用来校验电机和周围结构件的间隙,比如和滑台侧板的距离、和拖链的位置干涉、和传感器安装座的空间冲突,不需要再单独测绘电机尺寸,能大幅缩短前期结构设计的周期。同时模型还原了电机表面的接线座、端盖固定螺丝的细节,在做渲染输出装配工艺示意图的时候,能清晰展示各个部件的装配顺序,给生产装配环节提供直观的参考。另外针对需要做散热设计的场景,模型里的电机外壳表面的散热筋结构也做了还原,可以基于这个结构推导电机长时间运行的散热面积,匹配对应的散热方案,比如高负载运行场景下可以在电机尾部加装40mm规格的散热风扇,风扇的安装孔位刚好和电机法兰孔位对齐,不需要额外设计转接支架。
