轻量化GE喷气发动机安装支架结构设计

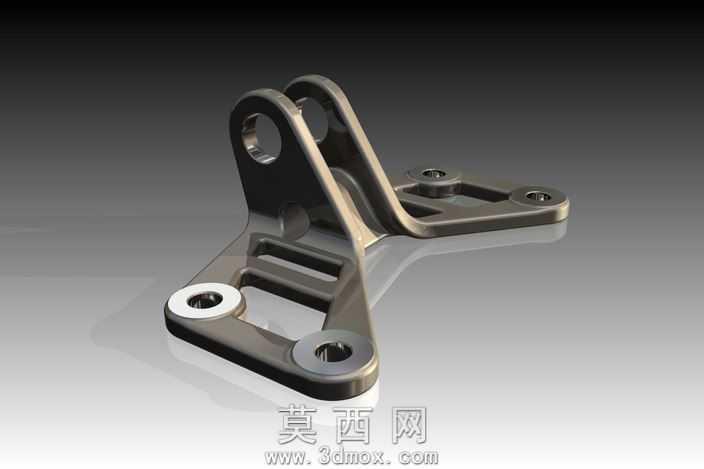

该模型为喷气发动机配套安装支架，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证装配基准的精度，所有安装孔位、连接面的形位公差均按照航空配套零部件的设计规范进行约束，确保后续装配环节能够实现无修配适配。模型渲染阶段采用金属哑光材质搭配局部高光处理，还原了航空级金属构件的真实质感，通过光影分层处理清晰展现结构的立体轮廓，不同厚度的筋板、安装座的过渡圆角都通过材质光影得到明确区分，便于直观查看结构细节。结构设计上采用三角稳定构型作为主体受力框架，底部设置三个带衬套的安装孔位，用于和机身基准面实现刚性连接，上部设置双铰接耳座结构，用于和发动机侧的连接点位配合，中部通过镂空式筋板布局实现减重与承重的平衡，在保证整体结构刚性、抗形变能力满足发动机运行工况载荷要求的前提下，将整体重量控制在418g，实现了简单高效的轻量化设计目标。设计过程中针对发动机运行时产生的振动载荷进行了结构优化，所有受力转折位置均设置大圆角过渡，避免应力集中导致的结构疲劳失效，安装孔内的衬套结构采用耐磨材质设计，能够降低长期振动工况下的连接磨损，延长支架的使用寿命。整体结构没有冗余设计，所有构型都服务于承重、减重、安装适配的核心需求，筋板的排布方向完全匹配主要受力路径，能够将发动机工作时的载荷均匀传导至机身安装面，避免局部载荷过大造成的结构损伤。
